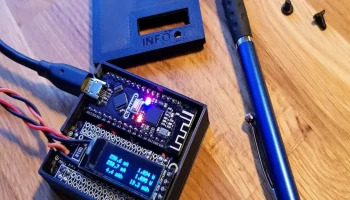

Крошечный измеритель энергопотребления
Макс: питание 20 В
Разрешение 0,1 мА
Макс.: нагрузка 400 мА (также возможен ток 1 А или 2 А с более низким разрешением)
Измерение частоты 70 Гц

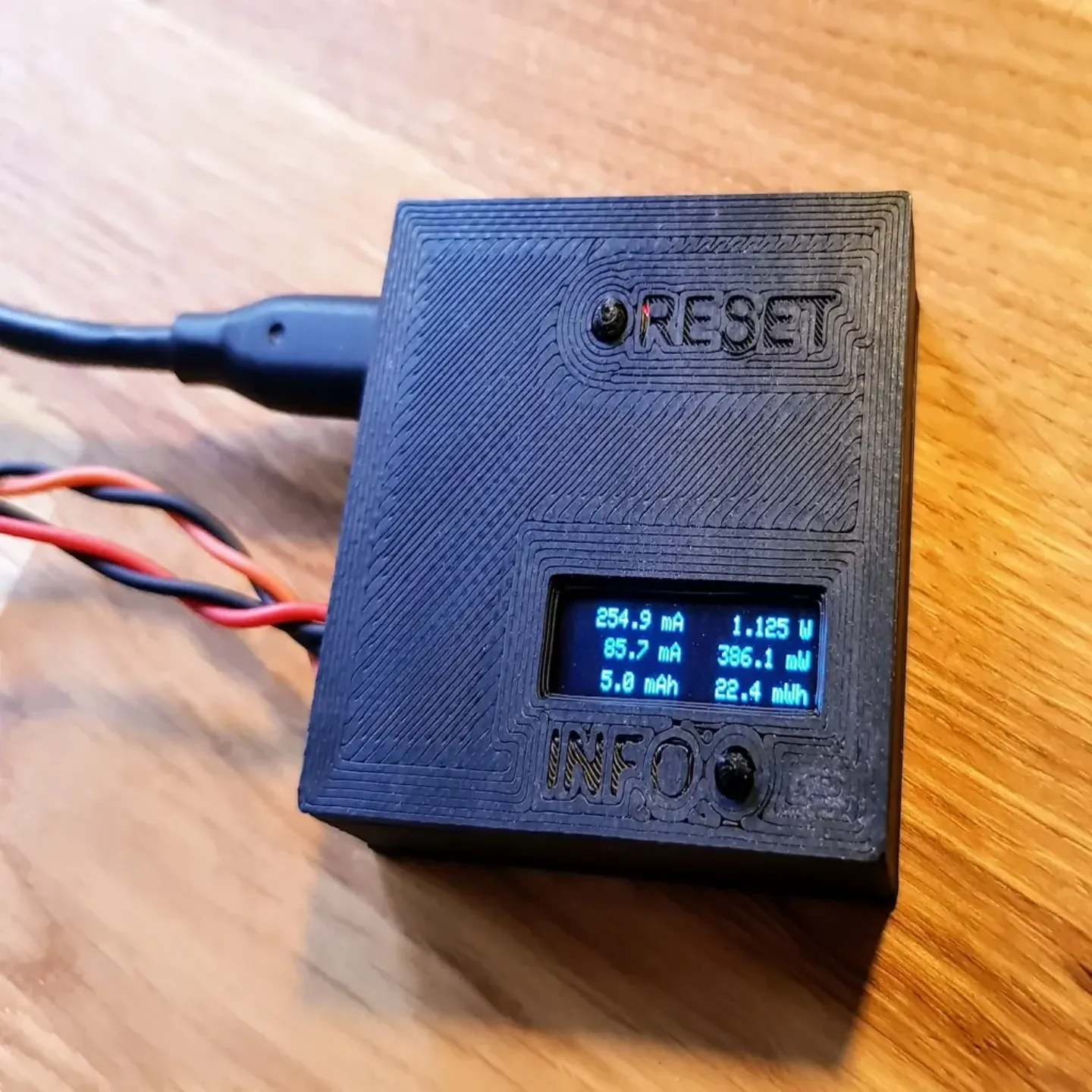

Дисплеи:

мА и мВт
средние мА и мВт с момента запуска
мАч и мВтч с момента запуска
Нагрузка В

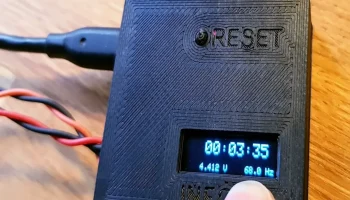

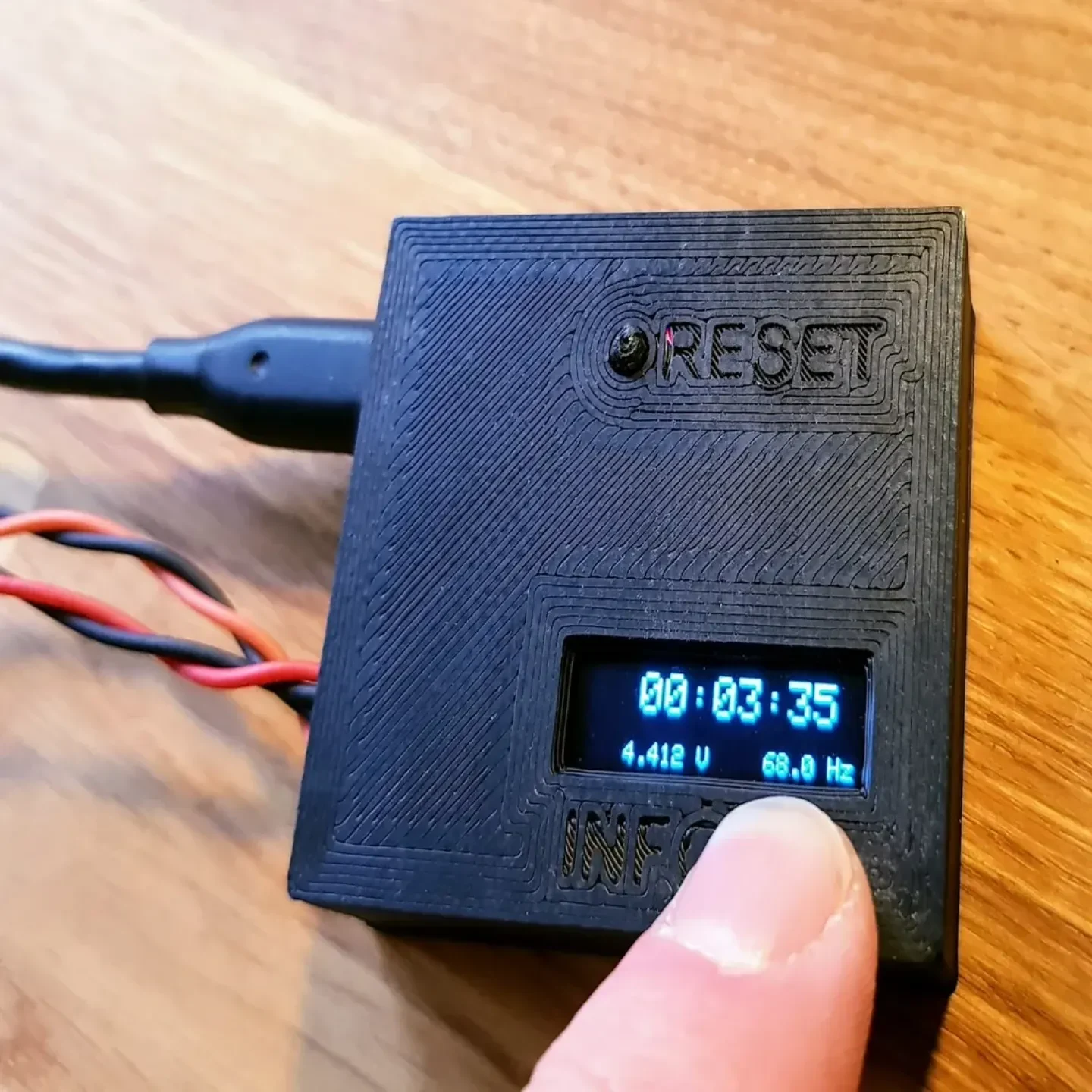

Измерение частоты
Время выполнения

Код Ардунио включен

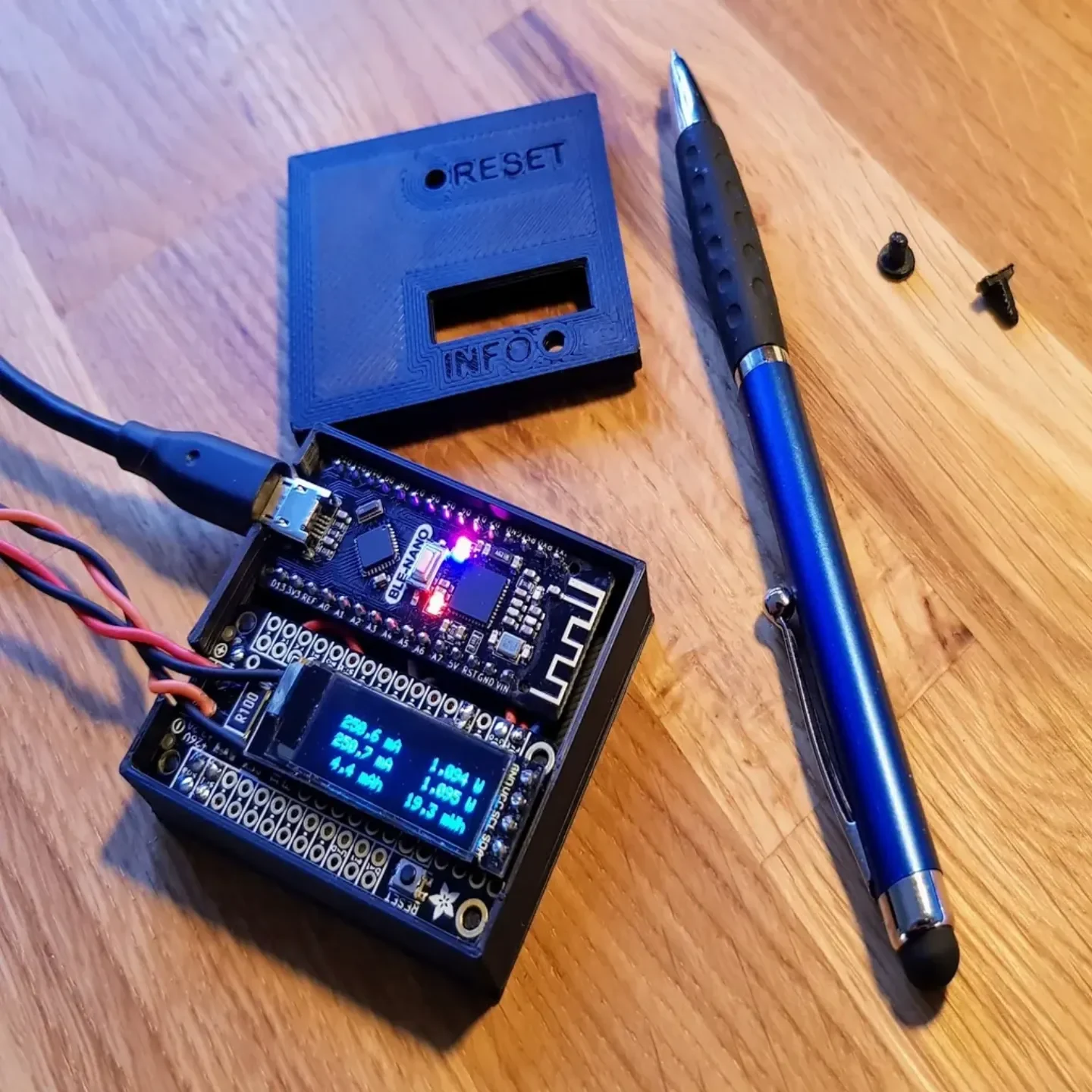

Необходимые детали:
Ардуино Нано — ATmega328P
Адафрутовое перо INA219
Дисплей 0,91 дюйма 128x32 i2c SSD1306

Необязательно:

1А диод Шоттки
100 мкФ 30 В (подключение параллельно нагрузке)

.

Запуск счетчика и нагрузка только от USB-питания:

Работа счетчика и нагрузки от внешнего источника питания 7-20В:

При желании вы можете подключить диод Шоттки от контакта USB разъема 5 В платы Arduino к контакту VIN платы Arduino. Затем вы можете подключить питание либо к разъему USB, либо к внеш��ему источнику питания к контакту VIN, ничего не переподключая.

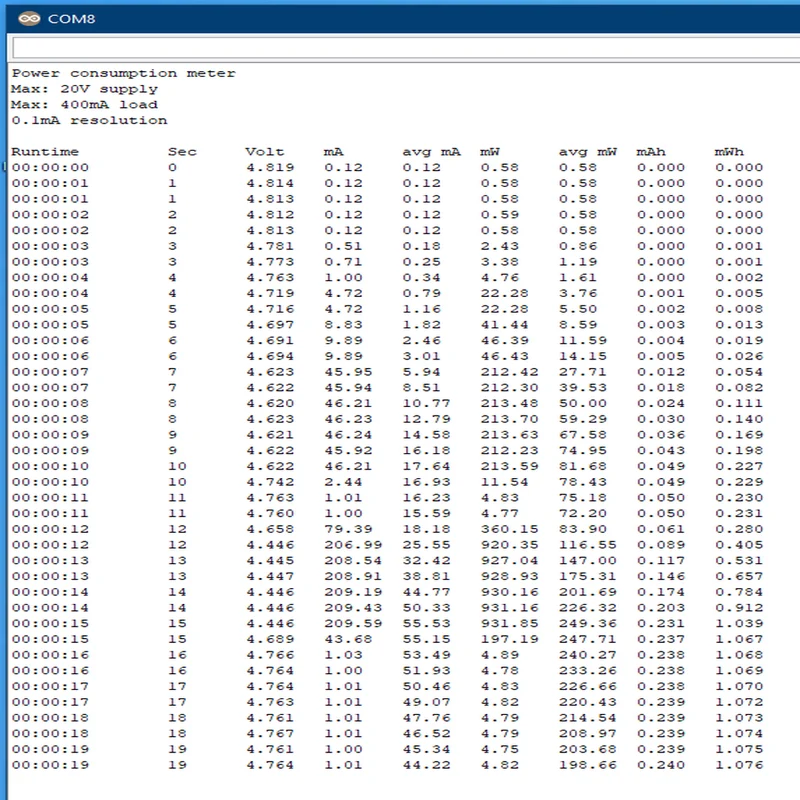

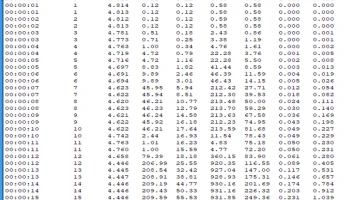

Код Ардуино

Возможно, вы захотите вернуться сюда через некоторое время, поскольку в коде main.ini могут появиться обновления. Я использую плату Arduino Nano с Bluetooth (Keywish BLE-Nano), так что я мог бы что-нибудь добавить к ней, кто знает...
