Адаптер триммера

Существует две версии этой модели, одна из которых рассчитана на использование при сборке гаек М3. Второй предназначен для использования вставок с горячей резьбой м3 высотой 4 мм.

Включены файлы шагов.
Ручка в комплекте, если вам нужно больше, оставьте комментарий
Настройки печати
Материал: PLA/PETG (без ограничений, любой материал хорош)
Слой: 0,2 мм
Стен: 2
Верхний и нижний слои: 3 сверху и снизу.
Поддерживает: НЕТ
Ориентация: согласно файлу
Инструкции по сборке

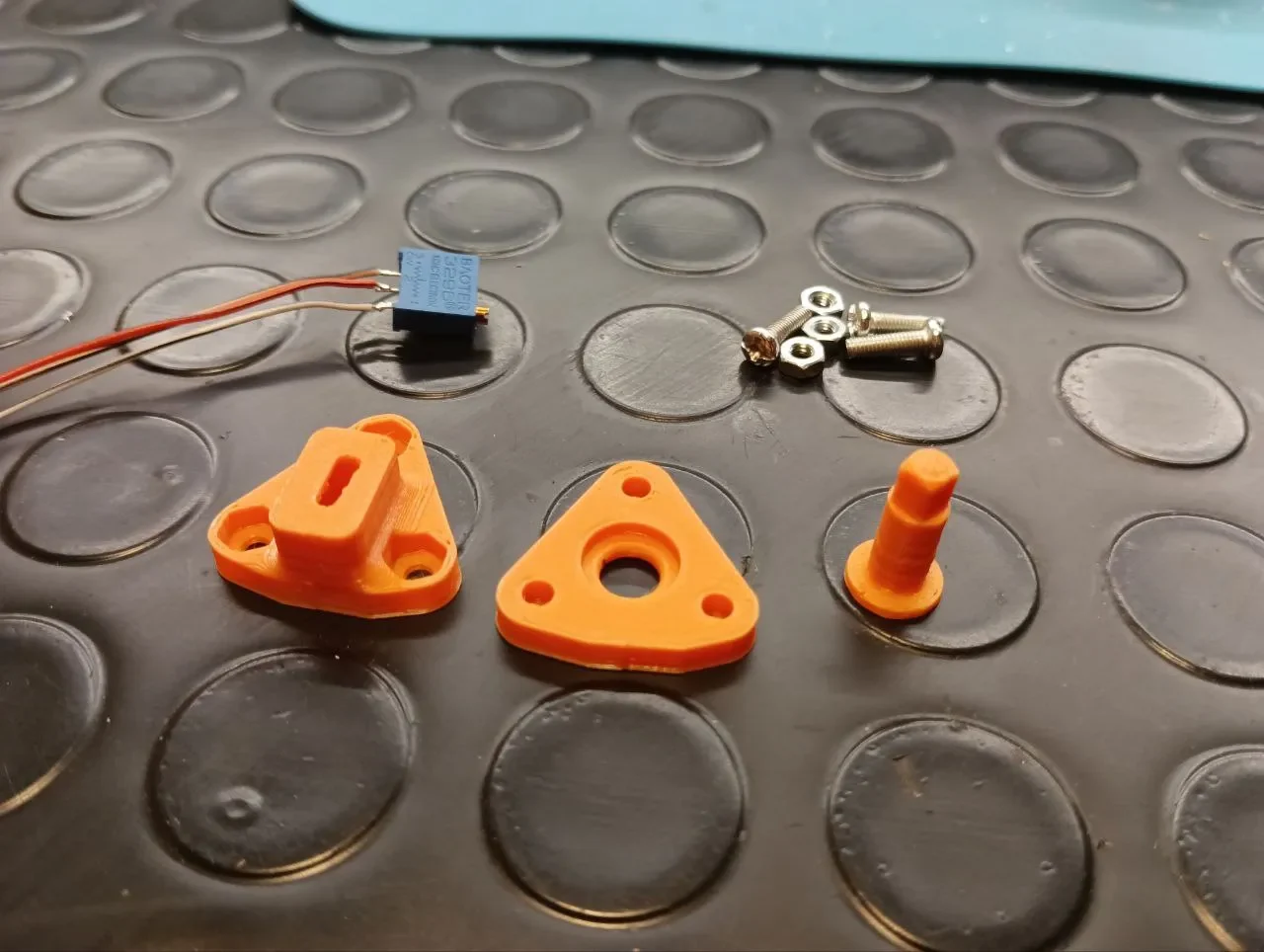

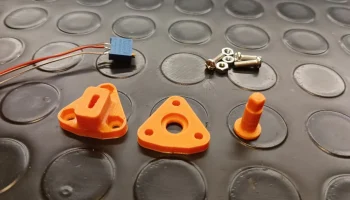

Восстановите три винта М3 диаметром не менее 10 мм с тремя гайками (длина также зависит от того, где он затем крепится).

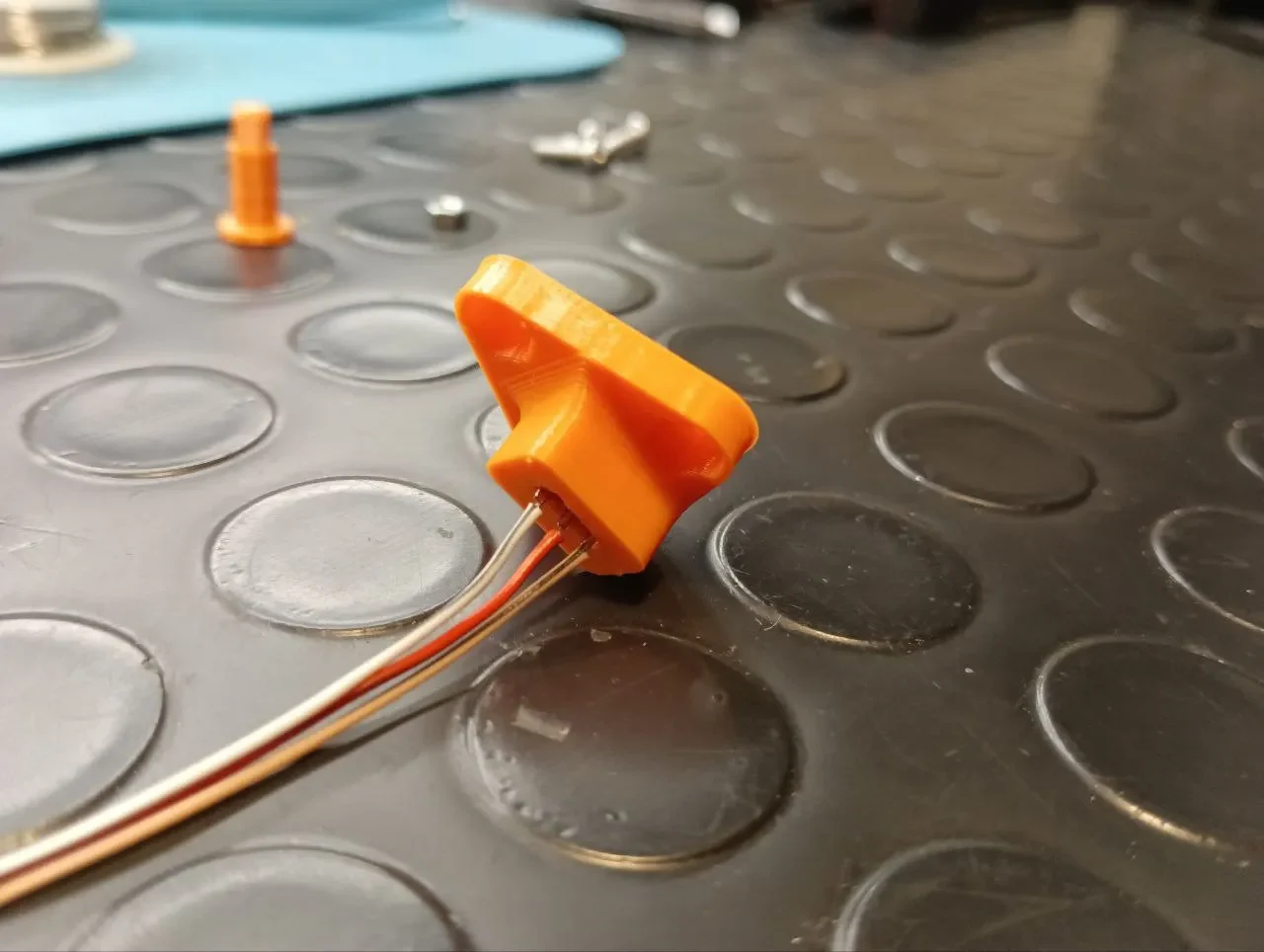

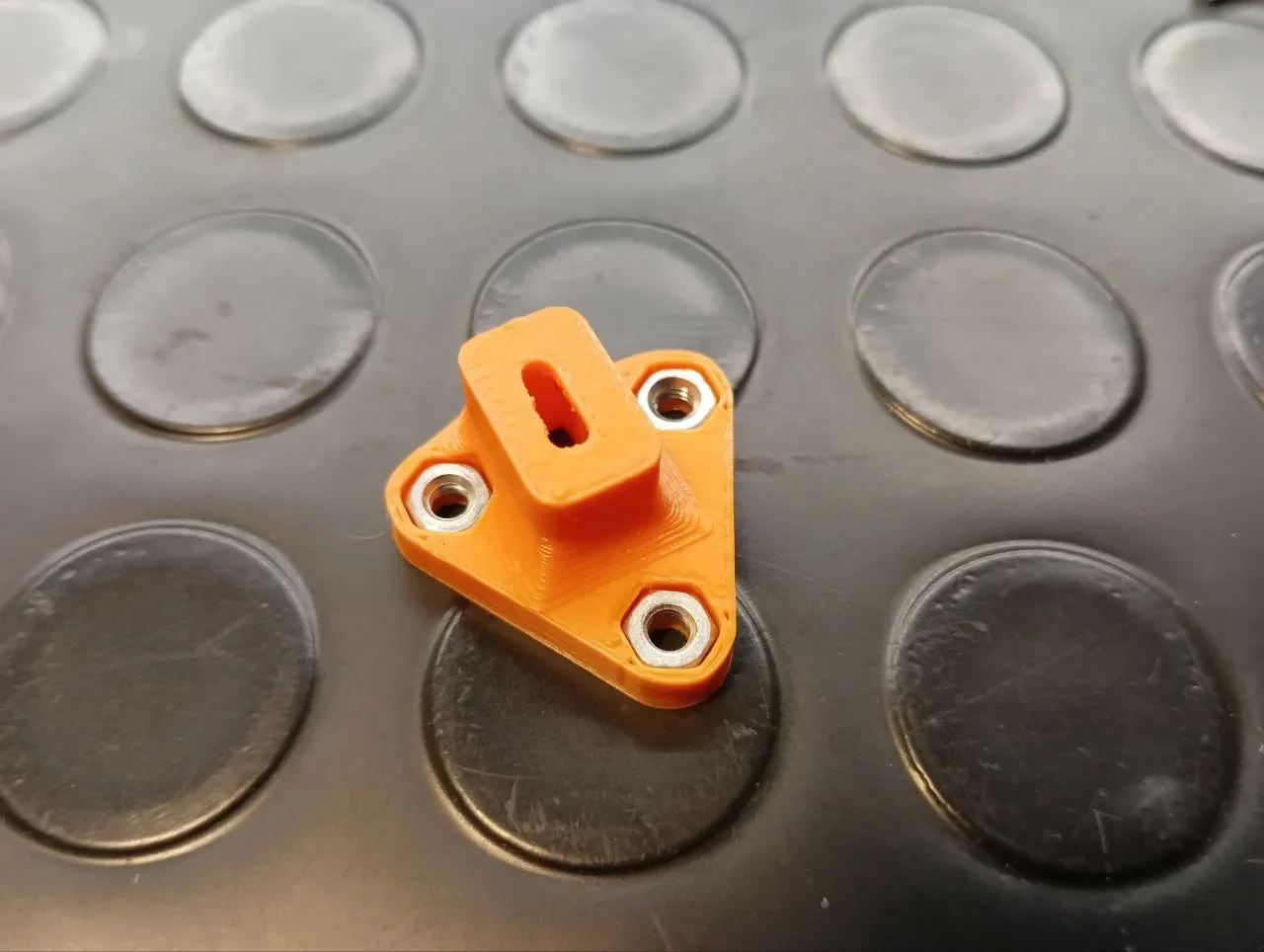

ВЕРСИЯ С ГАЙКАМИ: Вставьте гайки в соответствующие отверстия.
ВЕРСИЯ С НАГРЕВАЕМОЙ ВСТАВКОЙ: вставьте резьбовые латунные вставки в горячем виде (положение такое же, как у гаек).

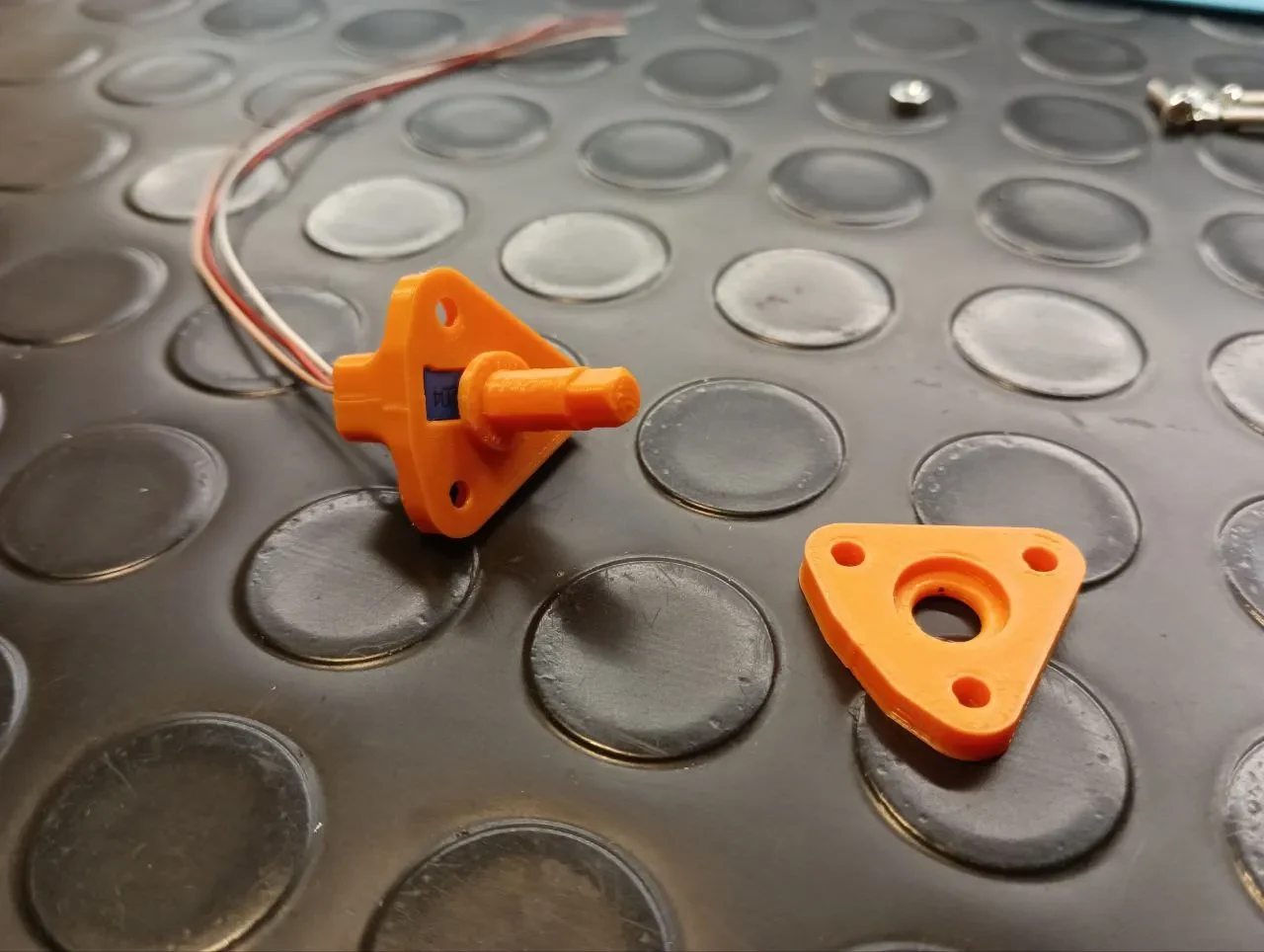

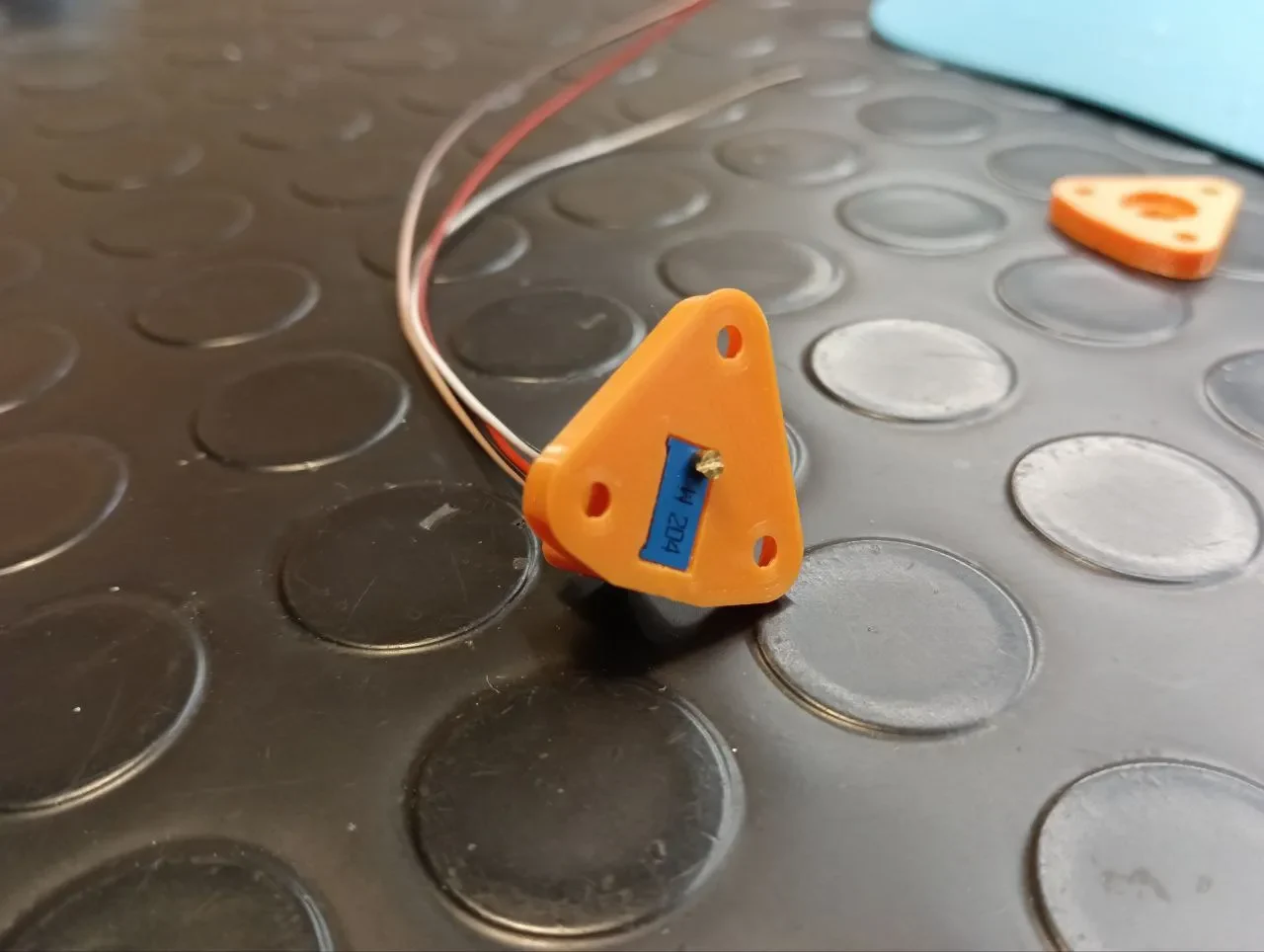

Вставьте триммер с правильной ориентацией (с неправильной ориентацией он не подойдет, поэтому такой проблемы нет).

Вставьте напечатанный штифт, соблюдая правильную ориентацию разреза. На самой широкой части имеется отметка, указывающая направление реза триммера.

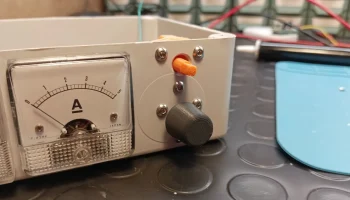

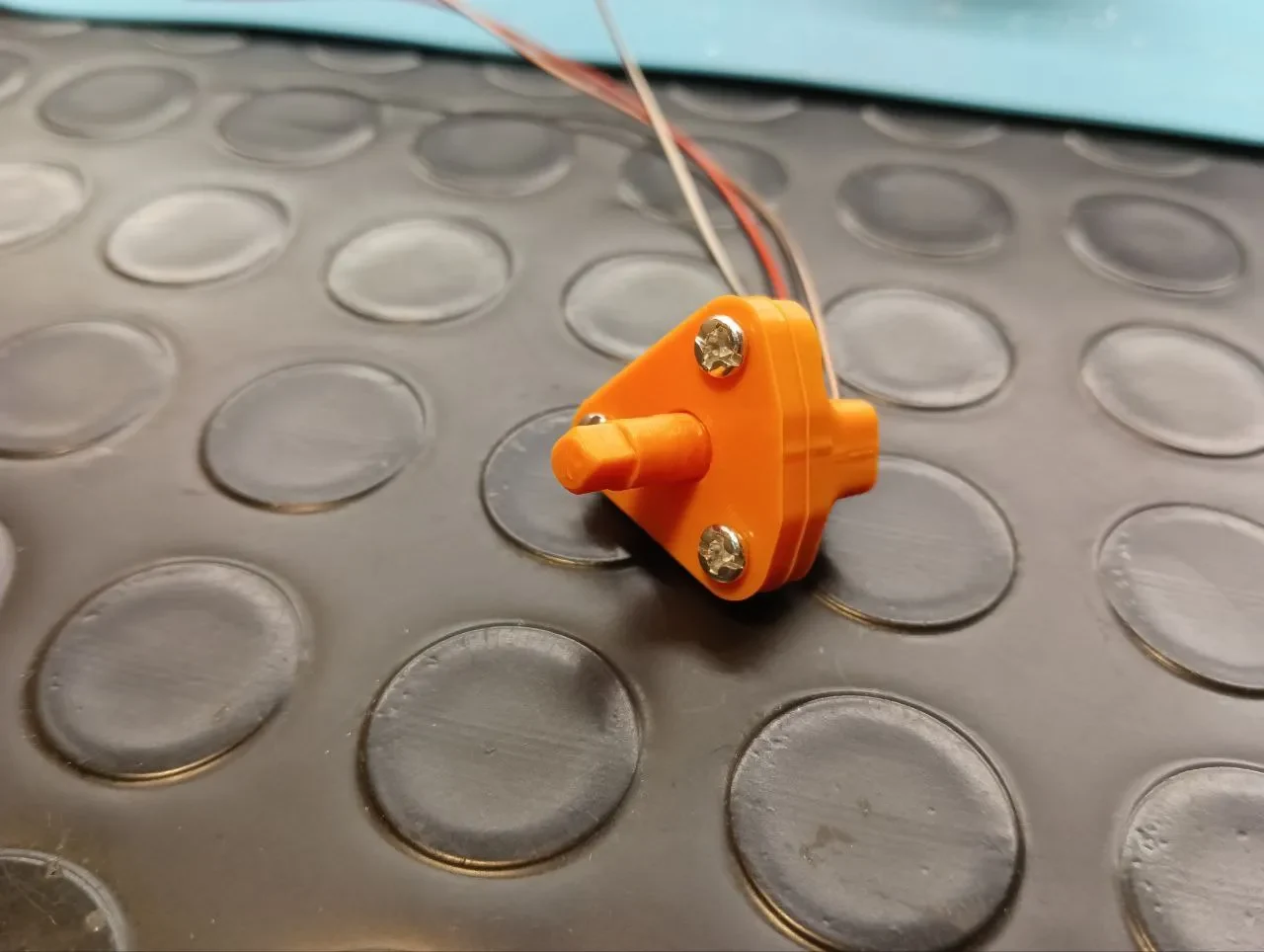

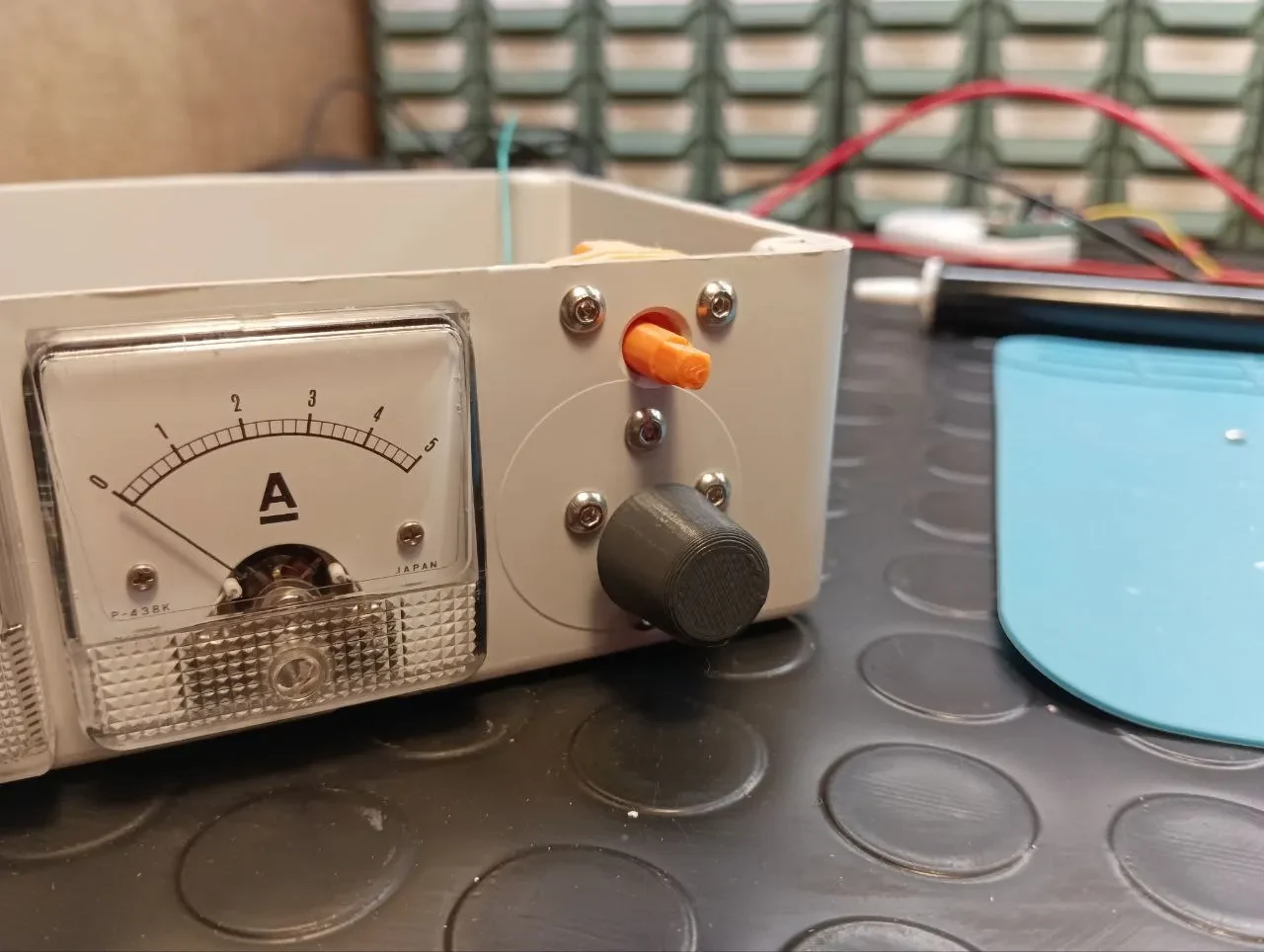

Вкрутите винты напрямую или вместе с корпусом.
