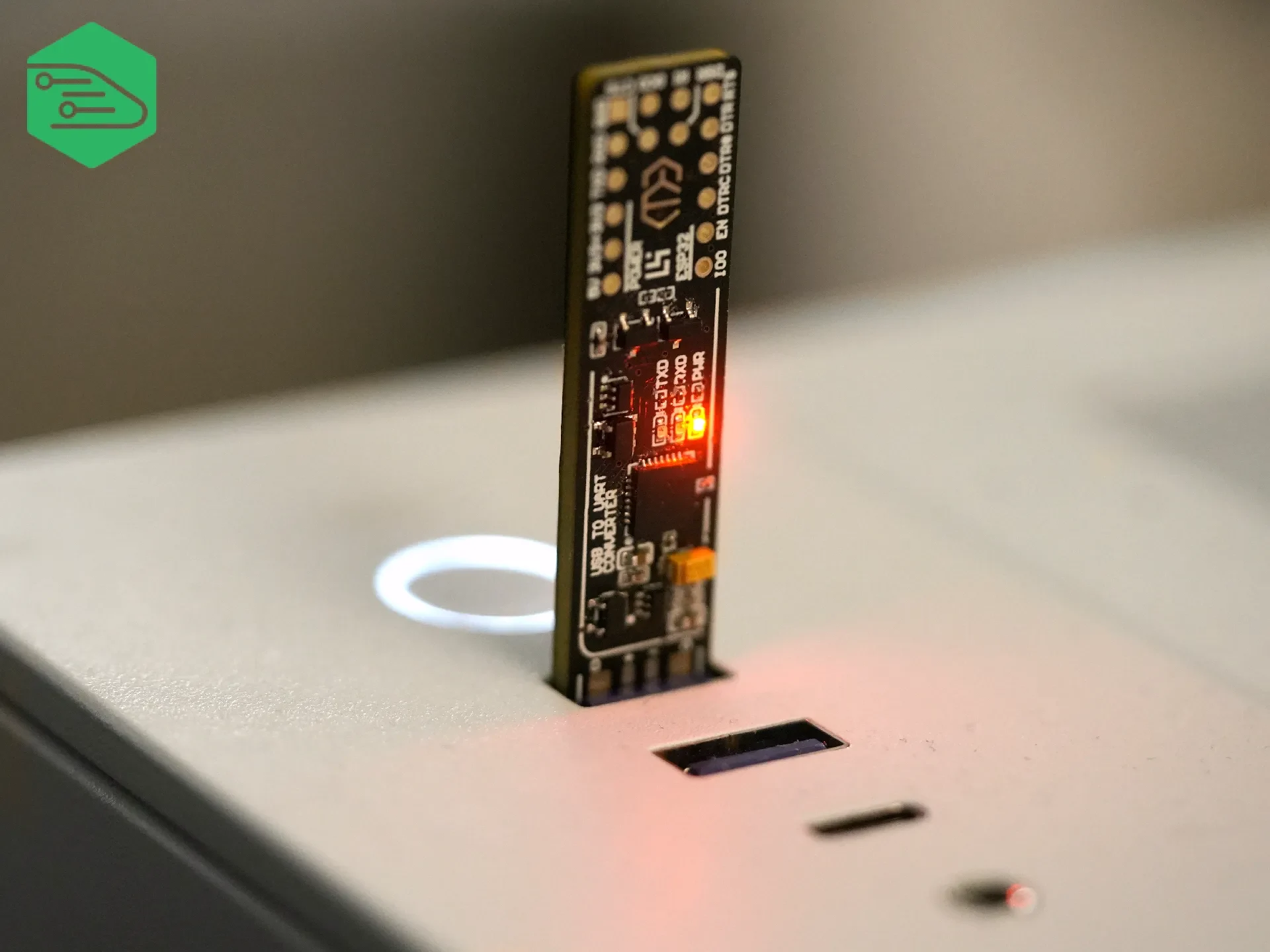

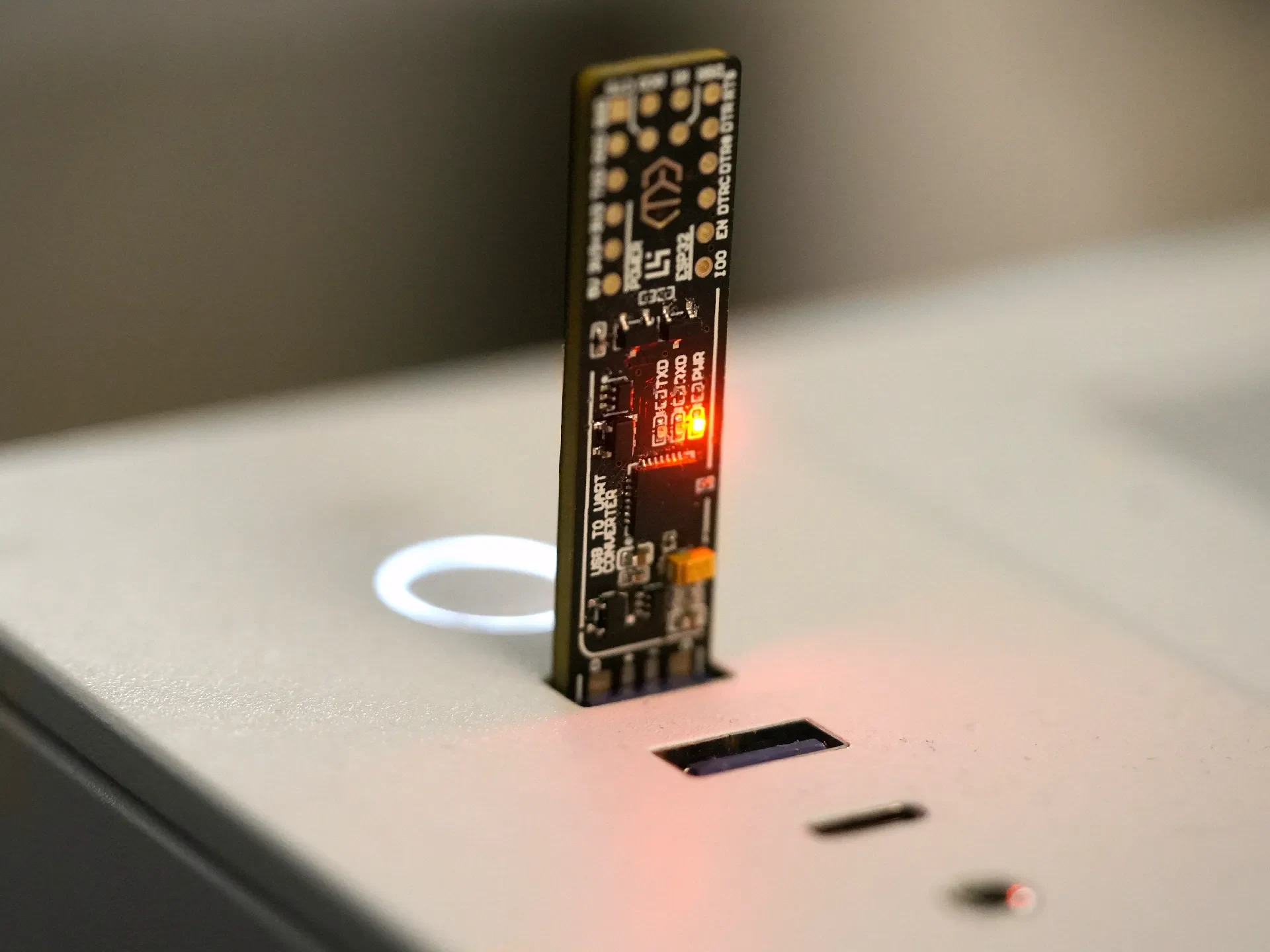

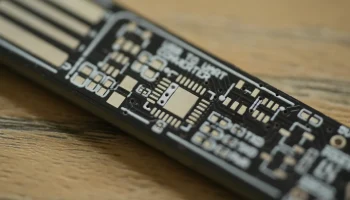

Мини-USB на UART-накопитель

Особенности:
Супертонкая и низкопрофильная печатная плата
Нет припаянного USB-разъема, который со временем имеет тенденцию сгибаться в процессе использования, что приводит к его ослаблению и, возможно, поломке, если он сделан из дешевого металла.
двойные NPN-транзисторы для программирования автономных плат ESP (IO0 и EN)
выломаны менее используемые контакты CP2102, которые используются в более сложных микросхемах и методах программирования.

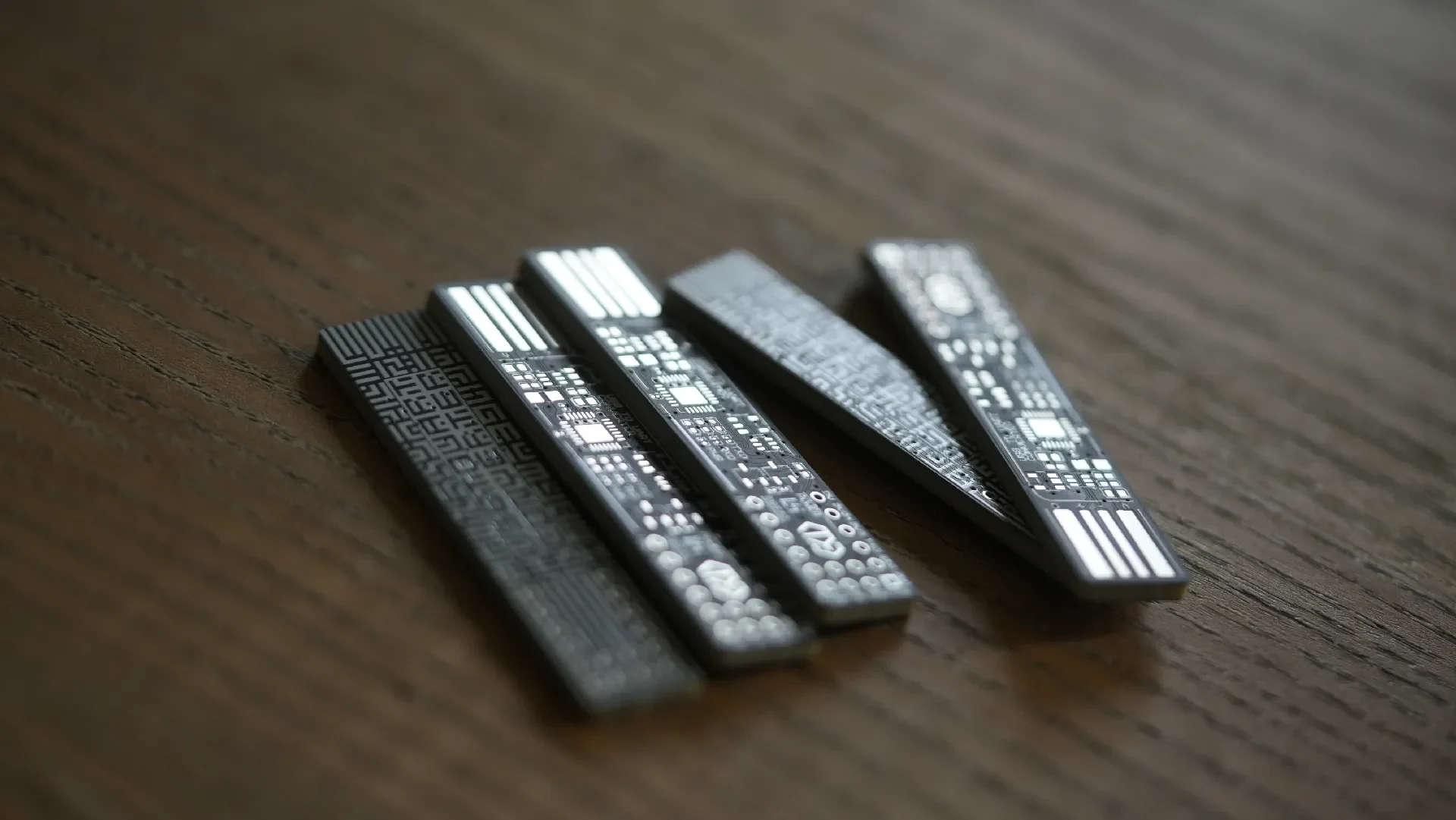

Заказ печатной платы

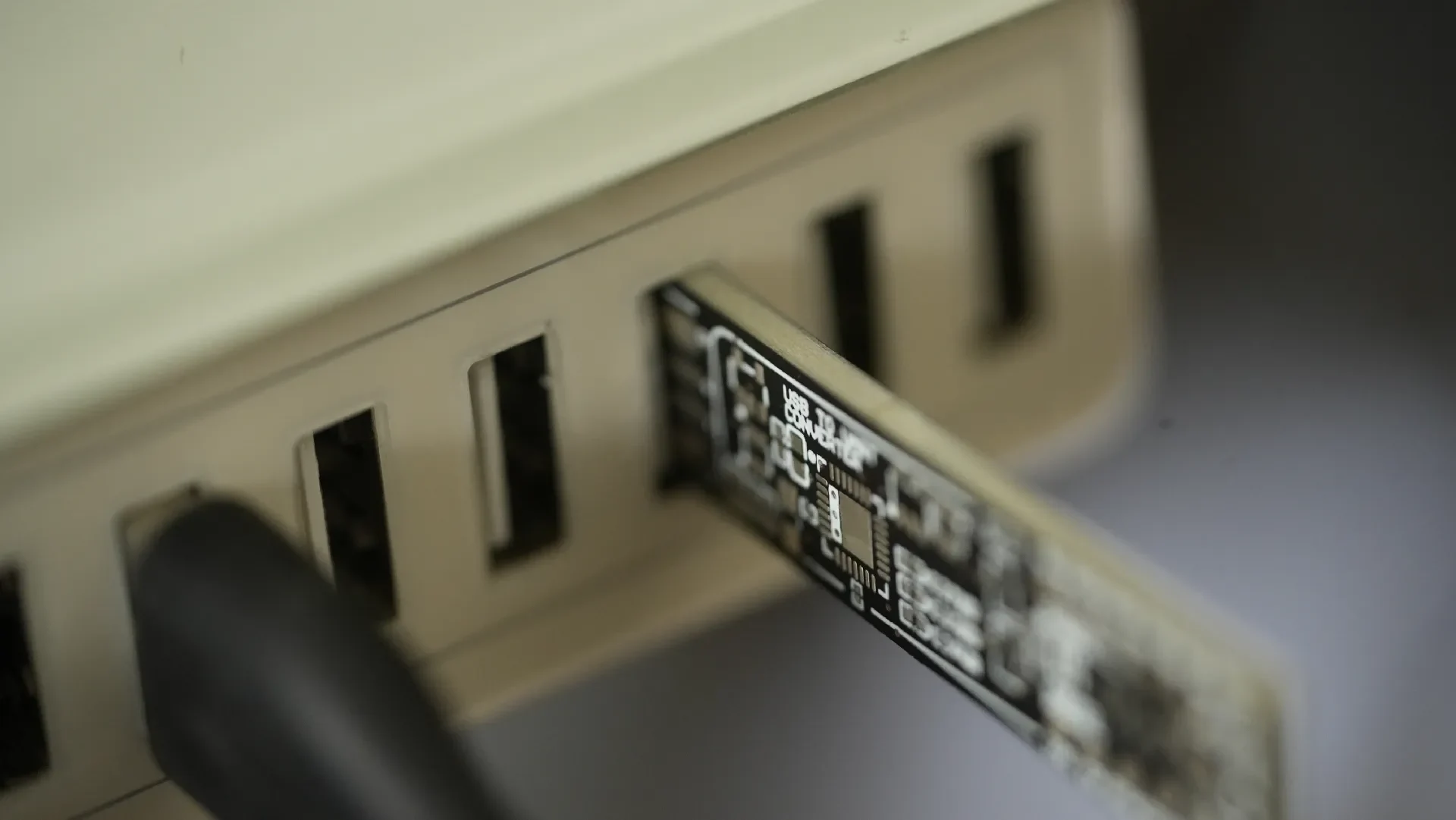

Установите толщину печатной платы на 2-2,4 мм. Печатная плата толщиной 1,6 мм не помещается в порт USB-A и может выпасть.
Если возможно, закажите печатную плату с отделкой ENIG. HASL хорош, но может оказаться не таким долгосрочным
Я заказал черную паяльную маску, но цвет не является обязательным.
Если вы находитесь в Великобритании, попробуйте PCB Train и посмотрите, подойдут ли вам их услуги.
PCB Train также предлагает услуги сборки, но я предлагаю, если возможно, собрать его вручную, чтобы сэкономить средства.
Спецификация материалов
1x CP2102 преобразователь USB в UART (QFN-28)
2x SMF05CT1G 5x диодов защиты от электростатического разряда (SOT-363)
1x MIC5205-3.3 3v3 LDO (SOT-23-5)
1x SN74LVC1G14DBVRИнвертирующий триггер Шмитта (опция, SOT-363)
1x BC817 NPN-транзистор
1x 10 мкФ танталовый конденсатор Case-A
керамический конденсатор 2x0603 1 мкФ
керамический конденсатор 4x0402 100 нФ
Резистор 4x0201 10км
Резистор 3x 0201 1км
3 светодиода 0402 (любой цвет)
Штифты разъема 2,54 мм (рекомендуется)

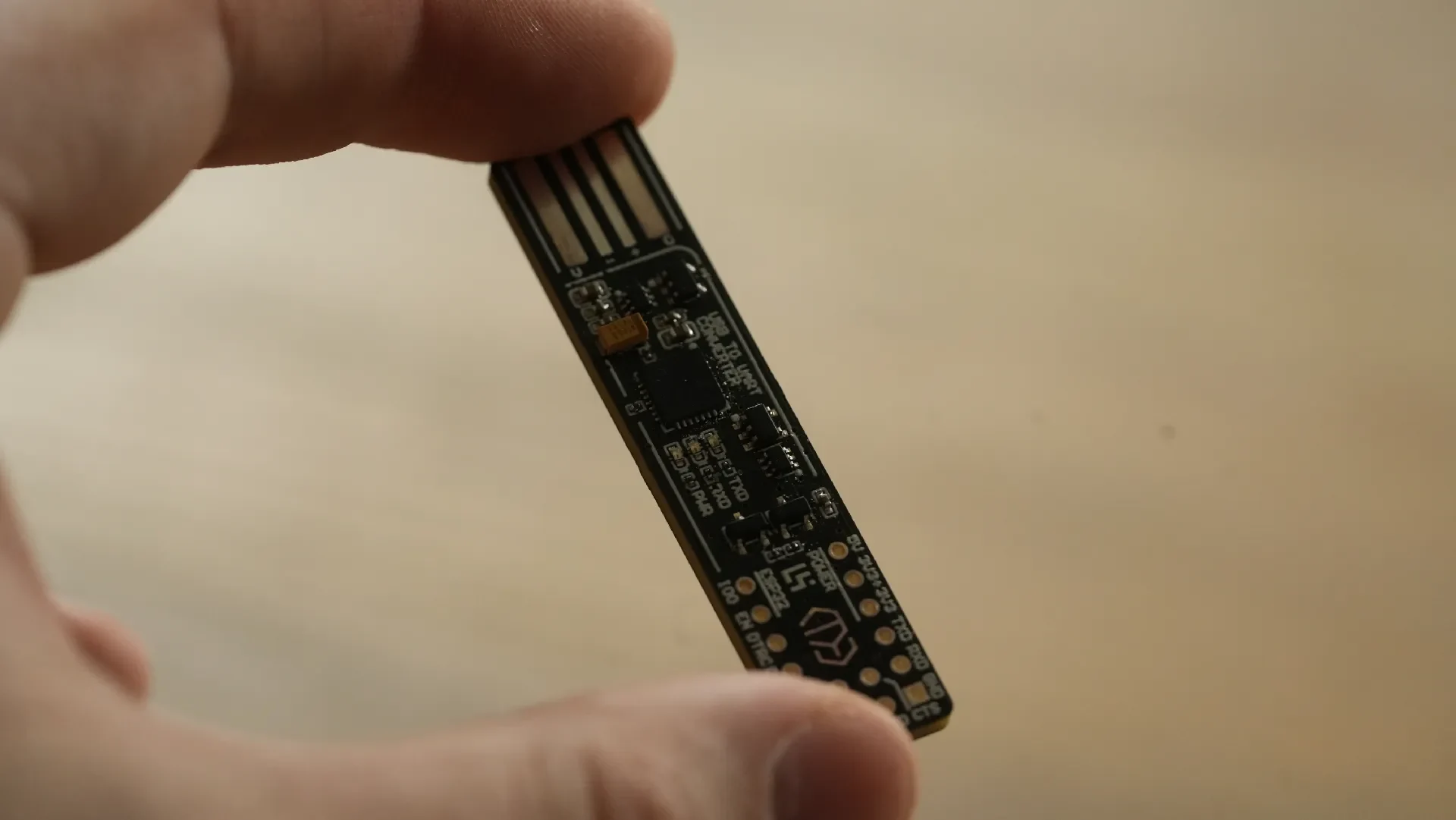

Сборка:

Микросхемы SMF05CT1G технически имеют правильную ориентацию, но в моей конструкции на контактах 2 и 5 имеется заземление, поэтому их можно размещать в обеих ориентациях.

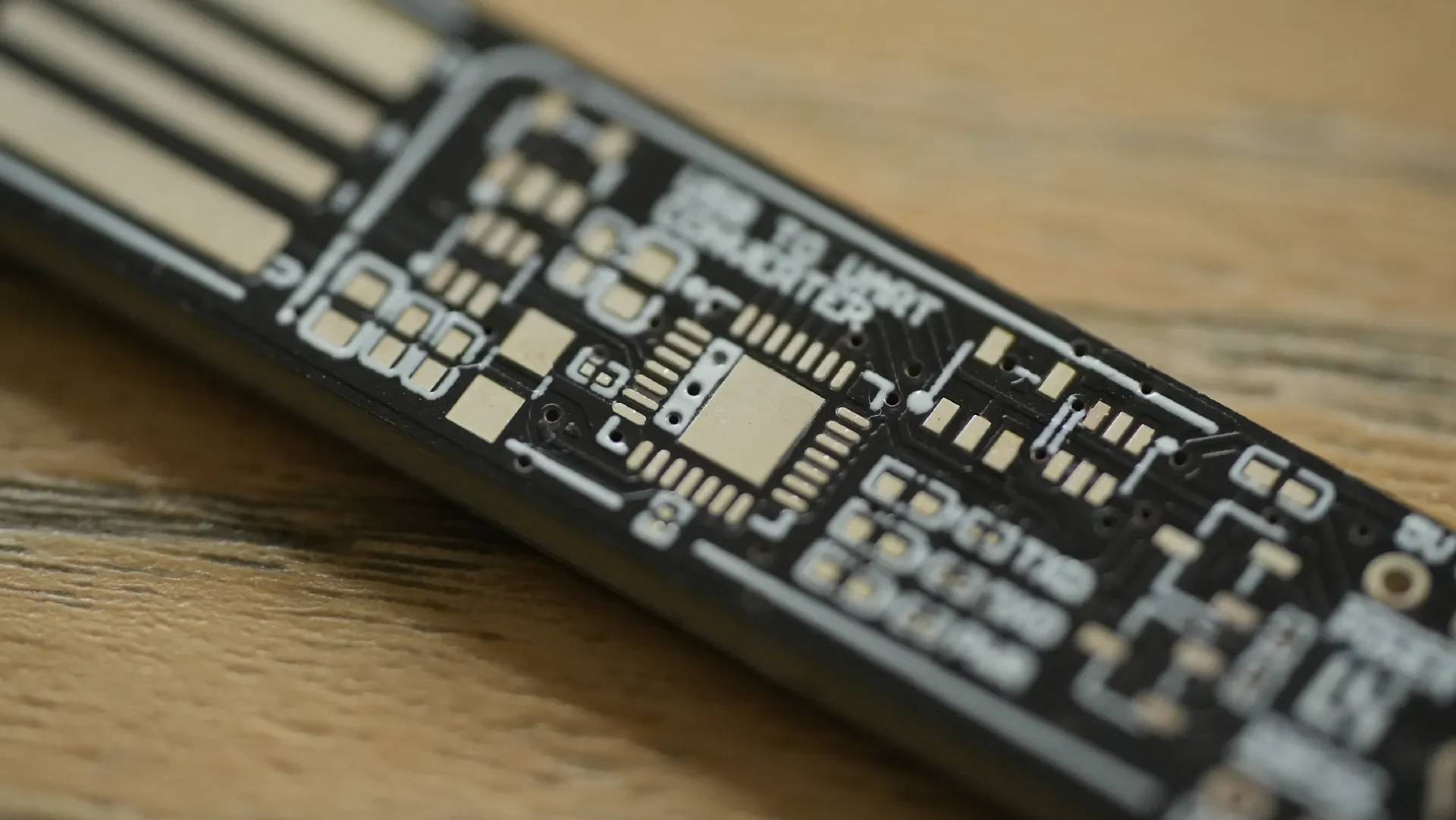

Следуйте следующей схеме для размещения компонентов. Точка, обозначающая CP2102, находится в верхнем левом углу.

Припаяйте контакты разъема к любой стороне, которую вы предпочитаете. Имейте в виду, что если контакты припаять лицевой стороной вверх, некоторые метки будут слегка срезаны. Однако вы все равно сможете их прочитать.

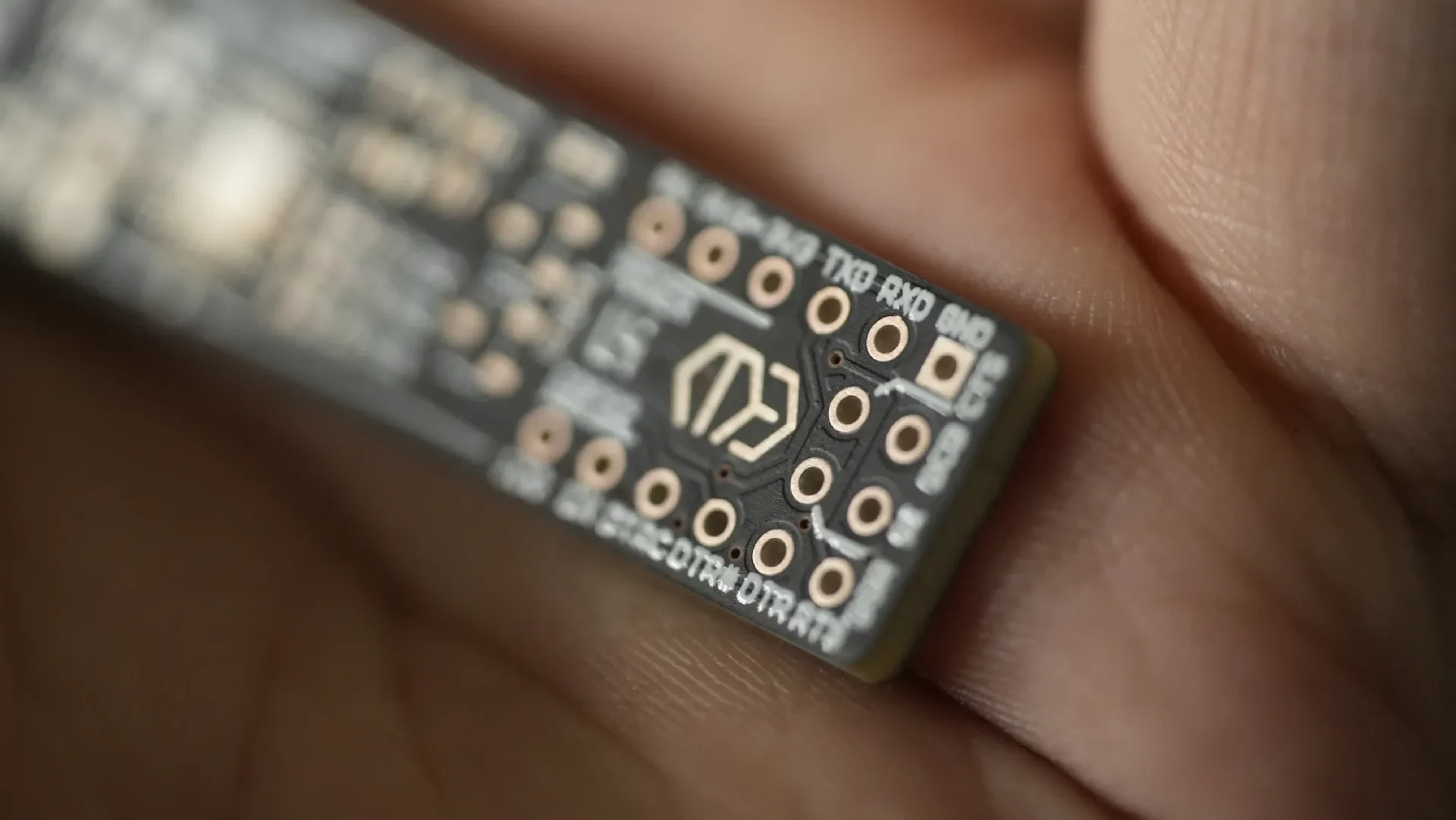

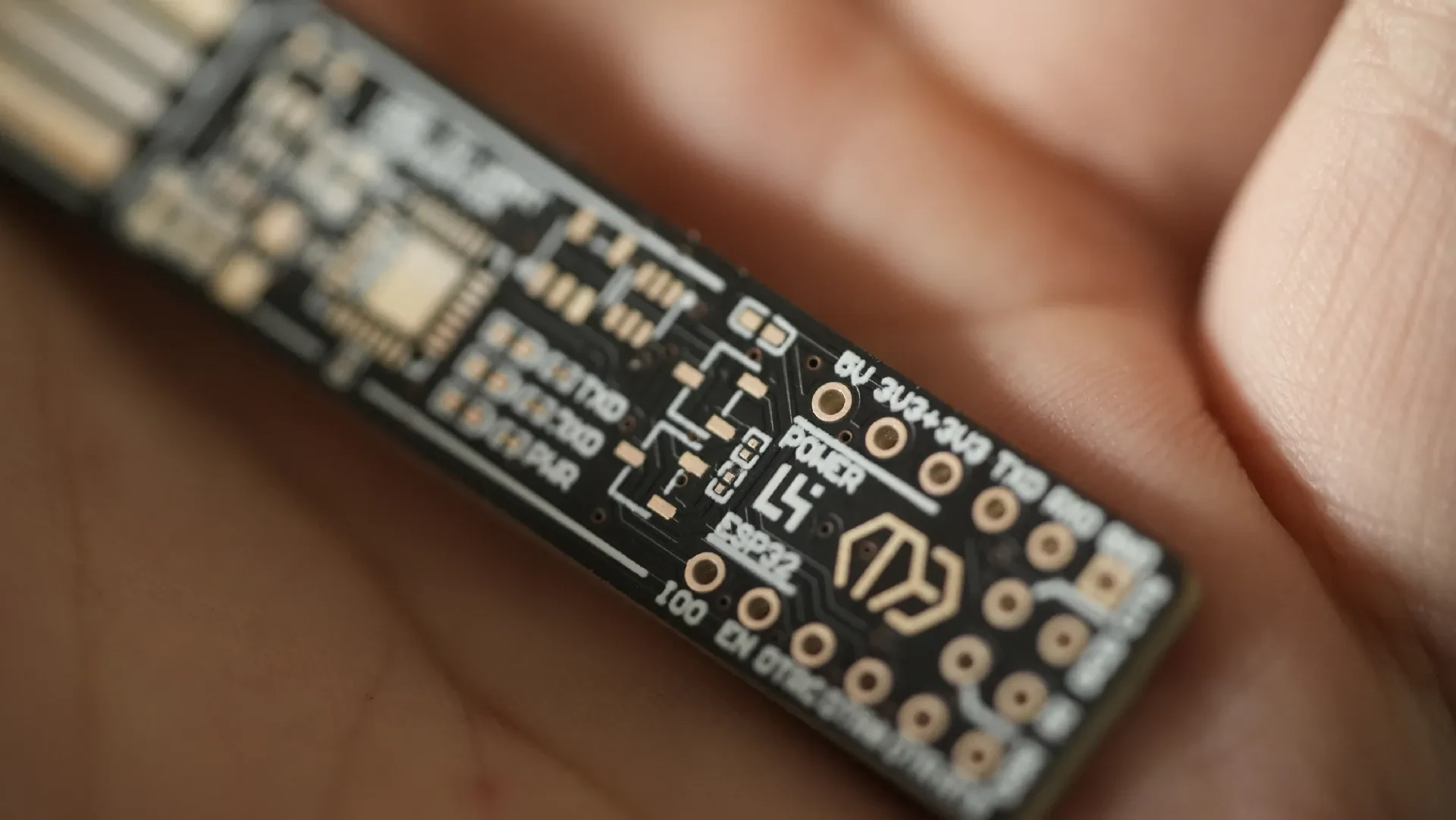

Распиновка:

Этот проект спонсируется PCB Train. Они предоставили печатные платы для этого проекта бесплатно. Хотя они спонсировали проект, ниже представлен объективный анализ печ��тных плат:

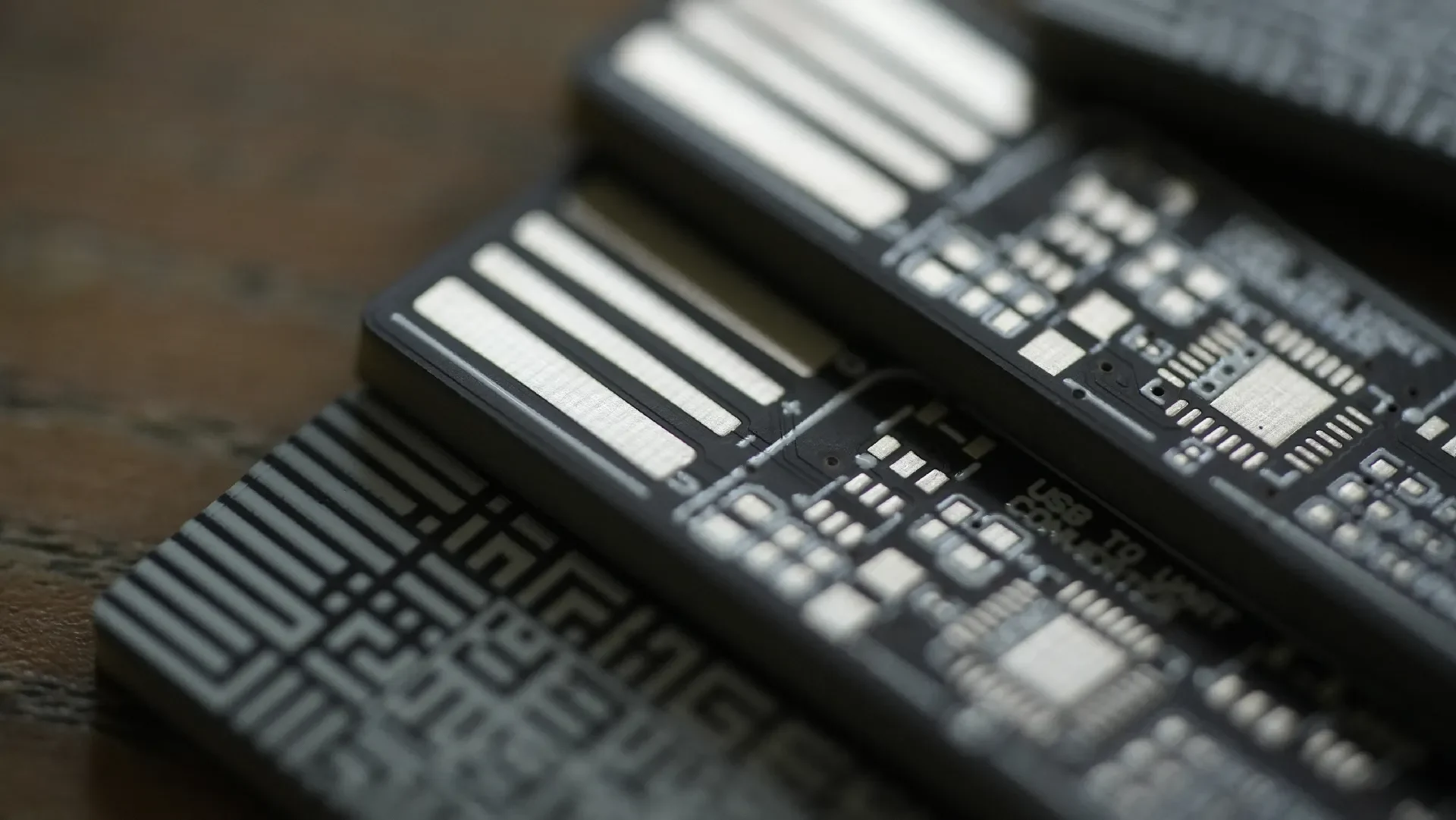

Подводя итог, у PCB Train есть печатные платы, которые более высокого качества, чем популярные азиатские конкуренты, но имеют недостатки, связанные с стоимостью и возможностью настройки. Небазовые платы, такие как гибкие, требуют индивидуальных расценок. С другой стороны, время доставки очень гибкое: срок доставки составляет два дня (без учета времени производства). Я предлагаю использовать PCB Train для ��онечных продуктов, поскольку они могут гарантировать качество.

PCB Train также предлагает услуги сборки, трафареты и услуги по нанесению защитного покрытия, если это вас интересует. Скриншоты процесса заказа прикреплены ниже. Чтобы заказать файл, перейдите на https://www.pcbtrain.co.uk и отправьте предоставленный файл Gerber. Установите толщину 2,4 мм и выберите отделку ENIG или IS. Оба примерно одинаковы по долговечности. Обратите внимание, что IS — это не HASL. Вы также можете установить паяльную маску (так называемую «резистивную припой») на другой цвет.

https://www.pcbtrain.co.uk
