Корпус сервопривода 20 кг

Это корпус для серводвигателя массой 20 кг. Он имеет прорези для проволоки с каждой стороны, а также крепежные выступы для шурупов. Он подойдет к шурупу № 10, который, я думаю, подойдет к шурупу М5, если вы находитесь в другой точке мира.

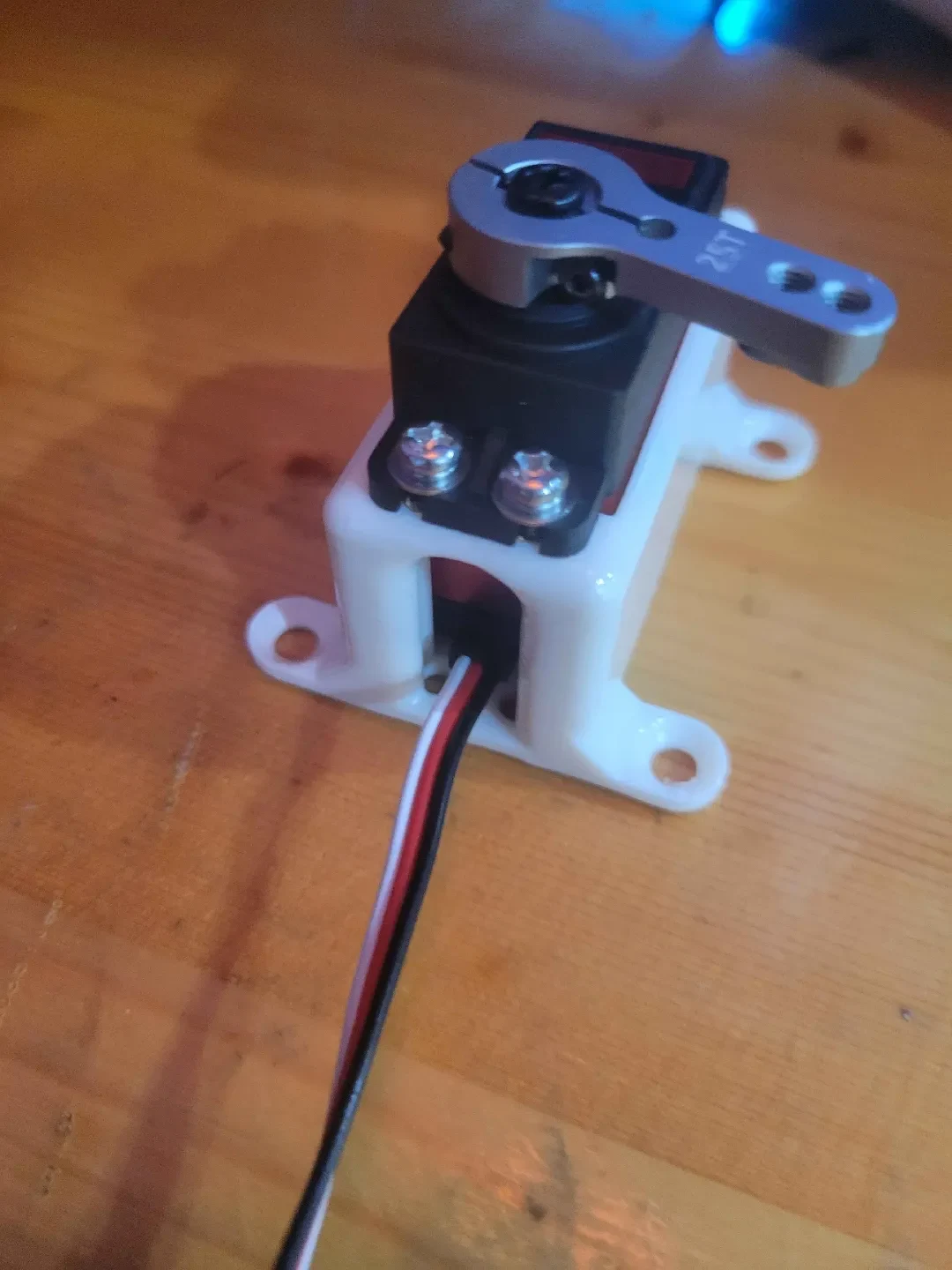

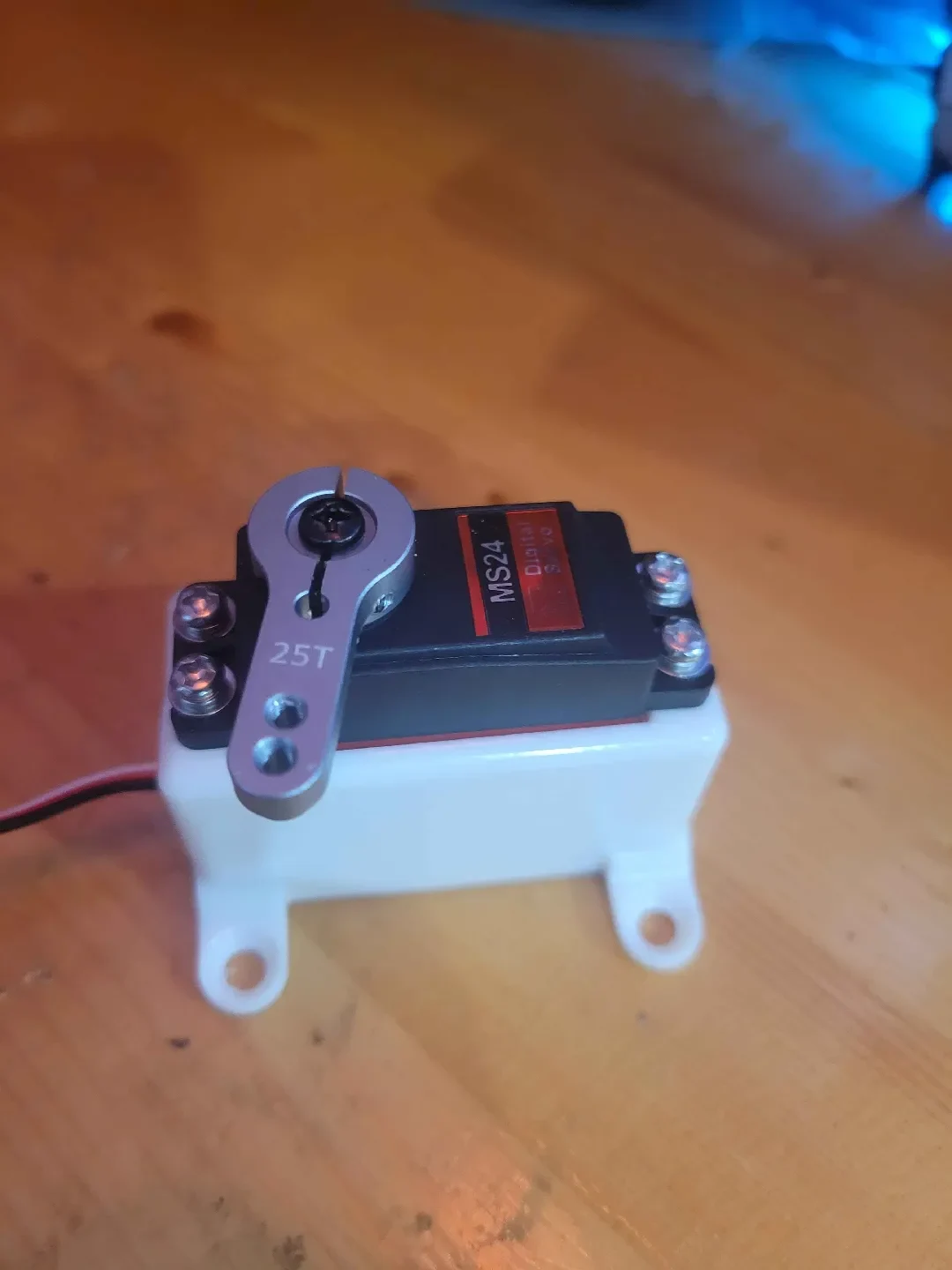

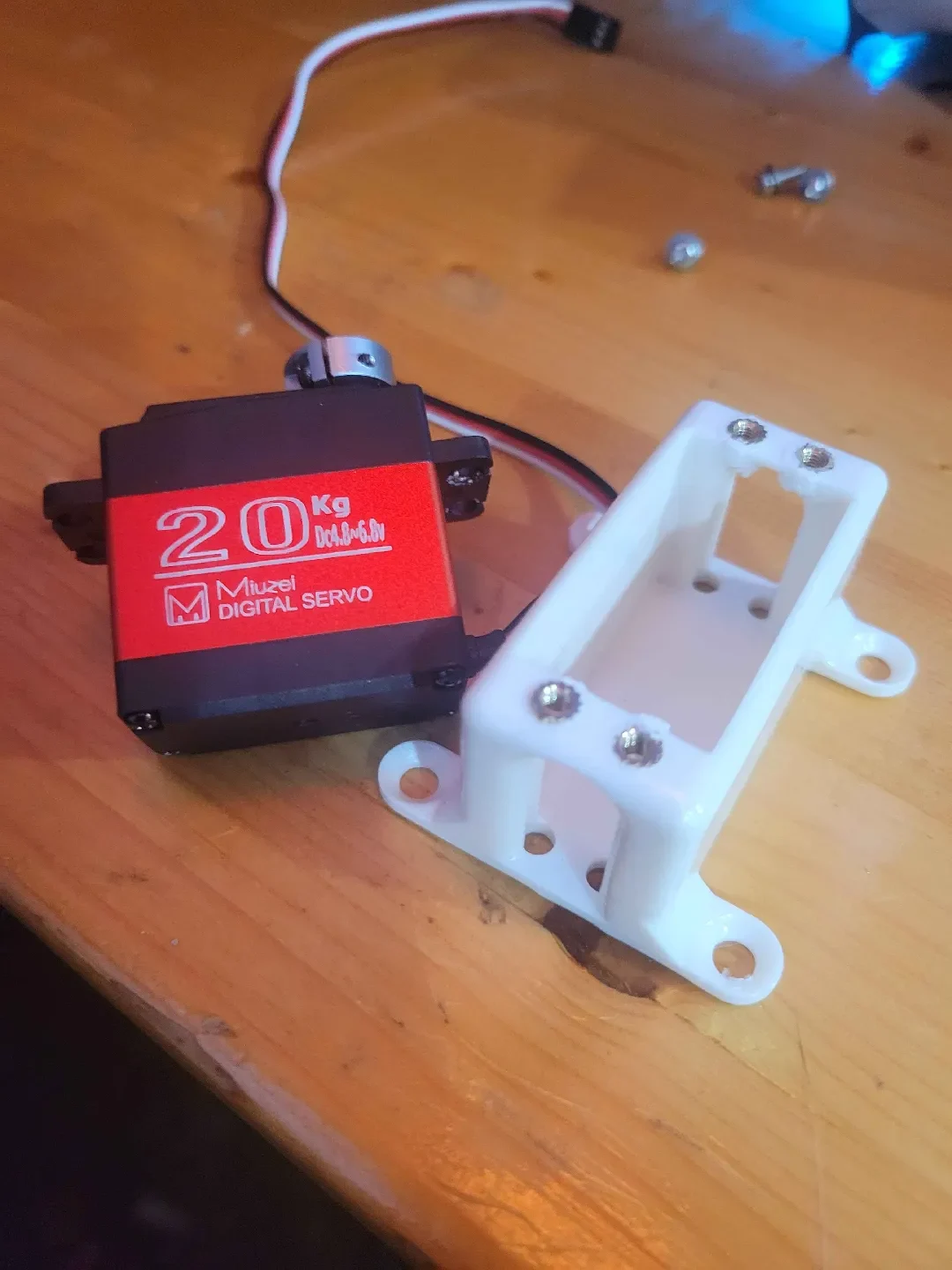

Монтажные отверстия предназначены для установки термовставляемой гайки M3. По сути, вы покупаете эти латунные вставки, берете паяльник, нагреваете их и расплавляете в пластик. Тогда у вас есть постоянно встроенная металлическая гайка в ваши пластиковые детали. Винты M3 удобно войдут в отверстия сервопривода, как показано на рисунке. Вот точные нагревательные вставки, которые я использую:

https://www.amazon.com/Ktehloy-Threaded-Assortment-Printing-Components/dp/B0CLKDPN65/ref=sr_1_1_sspa?sr=8-1-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY

Точный сервопривод, который я использую, следующий: Серводв��гатель Miuzei 20 кг, цифровой сервопривод с высоким крутящим моментом, металлическая шестерня, водонепроницаемый для радиоуправляемой модели 1/8, 1/10, DIY-автомобиль-робот, DS3218, угол управления 270 градусов (2 шт.)
https://www.amazon.com/Miuzei-Waterproof-Steering-Digital-Control/dp/B0CQX9SYP2/ref=sr_1_1_sspa?sr=8-1-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY

Его размеры составляют 20,2 мм в одном направлении и 40,2 мм в другом направлении. Высота корпуса от основания до нижней части винтовых кронштейнов состав��яет 27,6 мм. Я думаю, что это универсальный вариант для сервоприводов массой 20 кг, но на случай, если я ошибаюсь, вы можете использовать эти измерения, чтобы выяснить, подойдет ли он вам.

Я напечатал свой в ASA, а затем ненадолго окунул его в ацетон, чтобы склеить слои и сгладить деталь. Если у вас хорошая адгезия слоя, это необязательно. Его можно печатать без подставок.

История версий:

1.1: Сделаны ноги шире.

1.2: Ноги стали толще и шире. Пониженная арка для открытия провода до 5 мм сверху вместо 3 мм.

1.3: Добавлены скругления острых краев. Убрал дырки снизу.
