Квадрифилярная геликоидальная антенна на 1090 МГц (ADS-B)

Это ремикс на Quadrifilar Helix Antenna от @jhsandell для 1090 МГц (ADS-B).

Были сделаны следующие обновления:

Исправлена «ошибка», которую заметил jhsandell, когда в коде использовались диаметры, а не радиусы.
В этой версии используется левая спираль для правой поляризации, а не правая спираль для левой поляризации*
Скорректированы настройки для частот ADS-B (1090 МГц).
У антенны QFH для ADS-B есть множество плюсов и минусов:

Плюсы:

Используя круговую поляризацию, антенна не чувствительна к изменениям ориентации самолета.
Диаграмма излучения более или менее всенаправлена вокруг одного полушария (обратите внимание, что это будет в направлении точки питания!)
Многопутевое отклонение

Это чисто
Минусы:

ADS-B стандартно имеет вертикальную поляризацию, поэтому использование антенны с круговой поляризацией означает потерю 3 дБ.

Занимает значительно больше места, чем простая вертикальная или J-образная стойка.
Конструкция более сложна, чем у других типов антенн, поэтому необходимо позаботиться о правильном креплении точки питания.

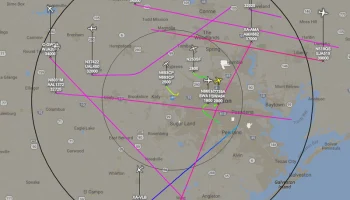

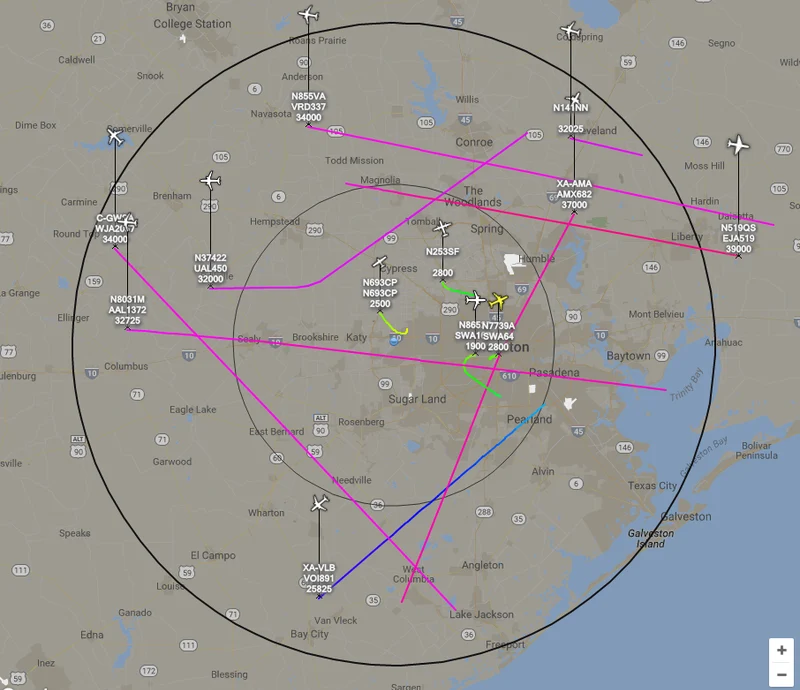

Я не проводил тщательного A/B-тестирования этой антенны, но, по крайней мере, в моей ситуации кажется, что вертикальная антенна больше подходит для ADSB из-за более кольцевой диаграммы направленности усиления. QFL имеет меньшее усиление на малых углах, поэтому улавливает меньше самолетов на расстоянии (но, вероятно, ДЕЙСТВИТЕЛЬНО хорошо улавливает их сразу над головой :))

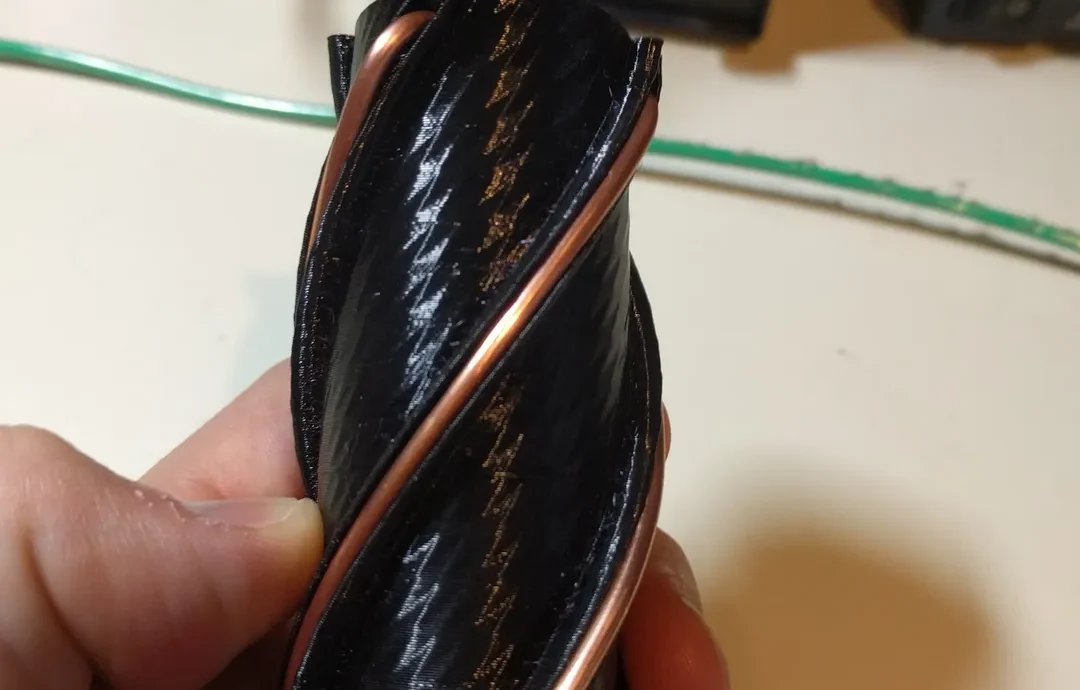

На фотографиях использован медный провод 10AWG — это соответствует диаметру провода 2,5 мм, предложенному калькулятором как оптимальному для этой частоты. Однако для упрощения конструкции можно рекомендовать меньшую колею.

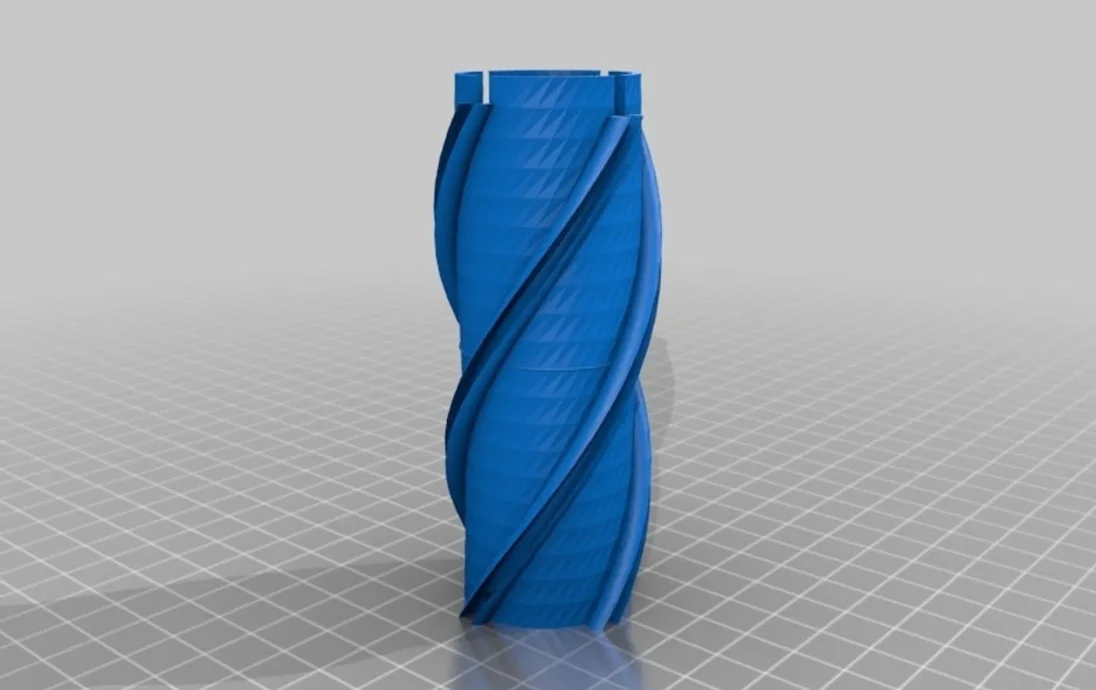

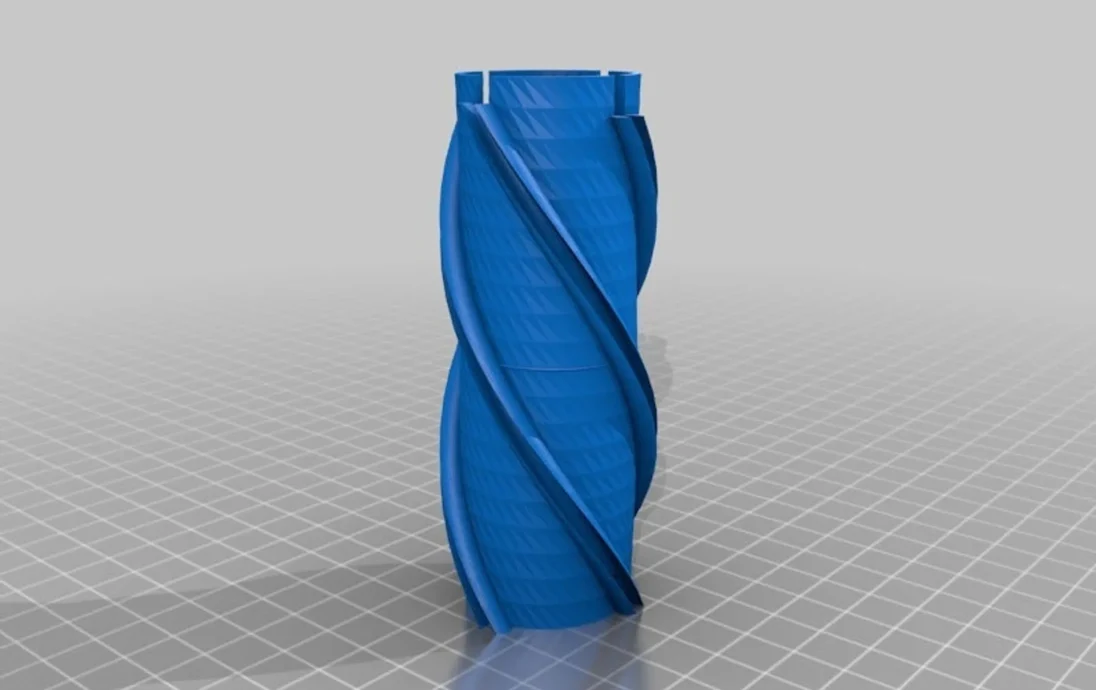

*На фотографиях показана левополяризованная (то есть правосторонняя) спираль, а не версия LHP в файле OpenSCAD. Для ADS-B поляризационная направленность не имеет значения.

Распечатать инструкции
Лицензия: Creative Commons — С указанием авторства — Поделиться одинаково Категория: Настройки печати для электроники

Производитель принтера: FlashForge

Принтер: Создатель Pro

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,25 мм

Заполнение: 20%

Примечания:

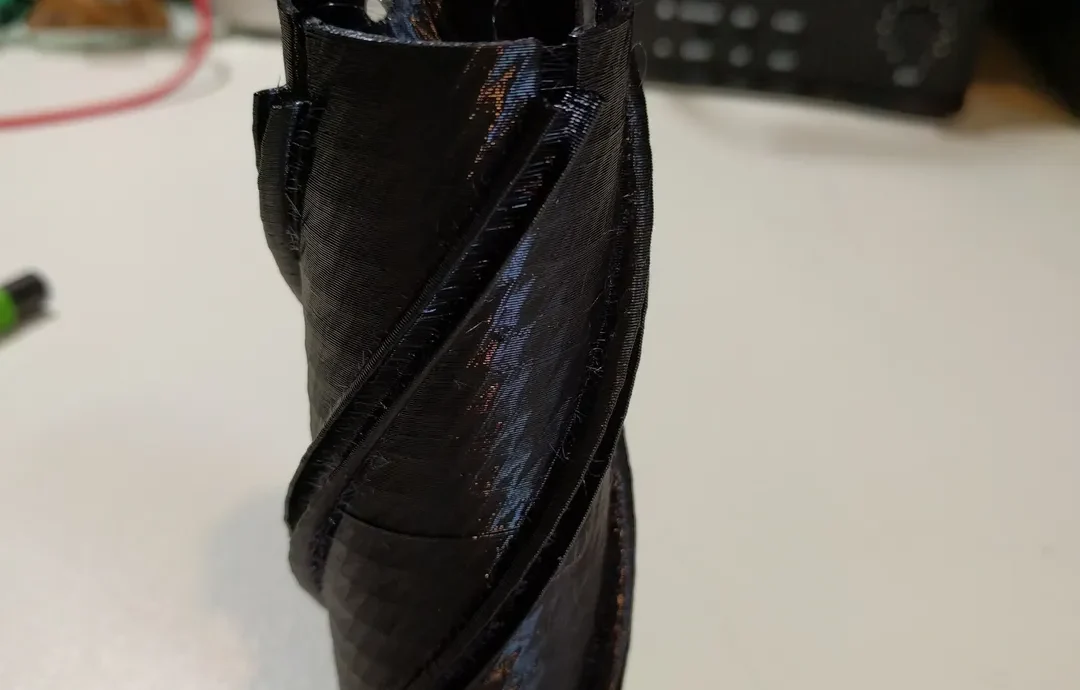

Здесь рекомендуется использовать прочную и неломкую нить — эта версия напечатана с использованием PETG. Такие материалы, как АБС-пластик, вряд ли выдержат процесс строительства, поскольку для правильного размещения медного провода требуется определенная работа.
