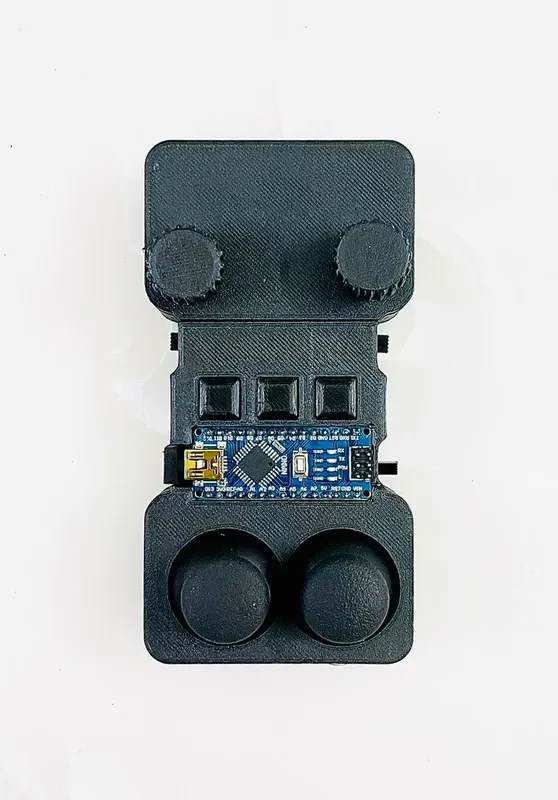

Универсальный RC-трансивер

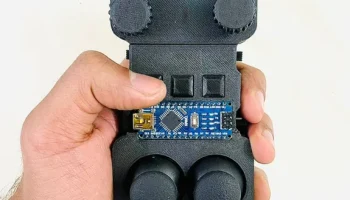

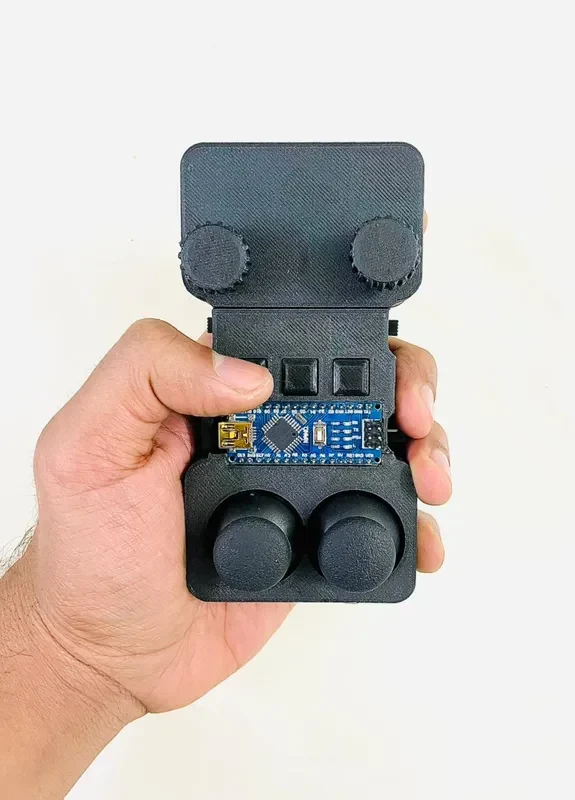

Эта папка содержит файлы для 3D-печати корпуса преобразователя. В дизайне основное внимание уделяется эргономике, обеспечивающей удобный захват при длительных сеансах и легкий доступ ко всем переключателям и джойстикам.

STL-файлы

Корпус — верхняя часть: основная лицевая панель с вырезами для джойстиков, кнопок и переключателей.

Корпус — нижняя часть: задняя часть предназначена для размещения универсальной печатной платы.

Потенциометр — ручка: ручки для двух потенциометров, изготовленные по индивидуальному заказу (2 шт.).

Кнопка — Колпачок: Защитные колпачки для тактильных кнопок, улучшающие площадь поверхности и ощущение (3 пинты).

Рекомендуемые настройки печати
Для наилучшего соответствия и долговечности используйте следующие настройки:

Материал — PLA (для удобства) или PETG (для долговечности).

Высота слоя — 0,2 мм

Заполнение — 10% (Молния)

Поддерживает — нет

Постобработка
Если вы заметили потертости, потертости или детали не идеально прилегают друг к другу, слегка отшлифуйте контактные кромки.

Сборка

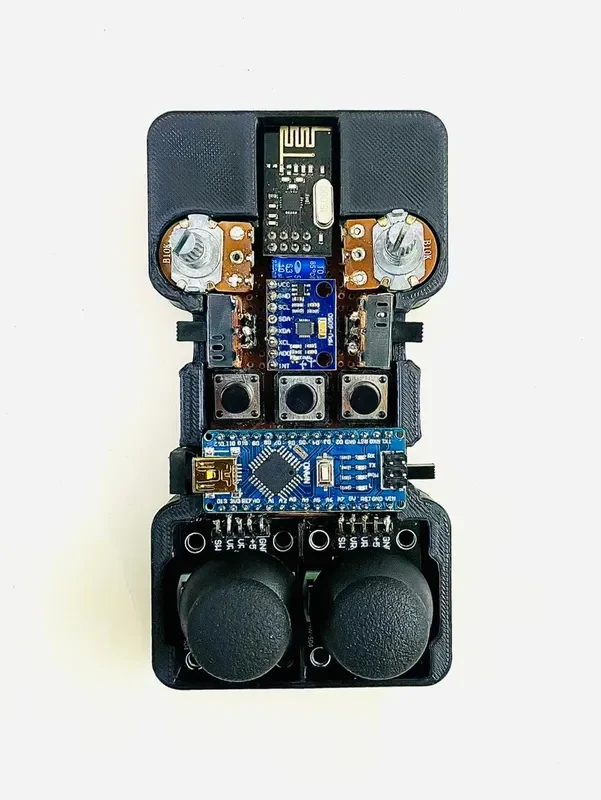

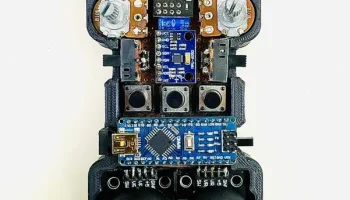

Размещение печатной платы: Поместите собранную универсальную плату/передатчик в к��рпус — снизу. Убедитесь, что он установлен правильно.

Подготовка кнопок: поместите 3 колпачка для кнопок в соответствующие гнезда в верхней части корпуса.

Привязка: совместите корпус сверху с корпусом снизу. Сильно нажимайте, пока не услышите, как детали защелкиваются.

Потенциометры: закрутите металлическую гайку из комплекта потенциометра, чтобы закрепить электронику на корпусе.

Ручки: нажмите потенциометр — установите ручку над валами потенциометра.

Arduino: Наконец, вставьте Arduino Nano в гнездовые контакты на плате.

Устранение неполадок

Плотная посадка: если колпачок прилип, слегка отшлифуйте его стороны и убедитесь, что они свободно двигаются.

Выравнивание: Убедитесь, что компоненты совмещены с пазами корпуса.
