ESP32-C3 DHT11 Корпус метеостанции — корпус, напечатанный на 3D-принтере

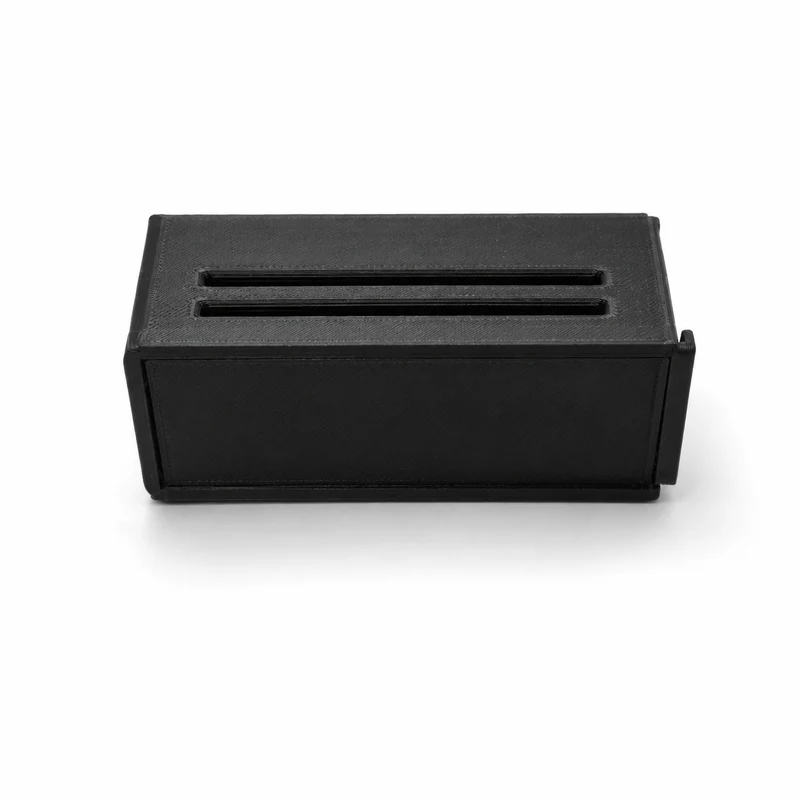

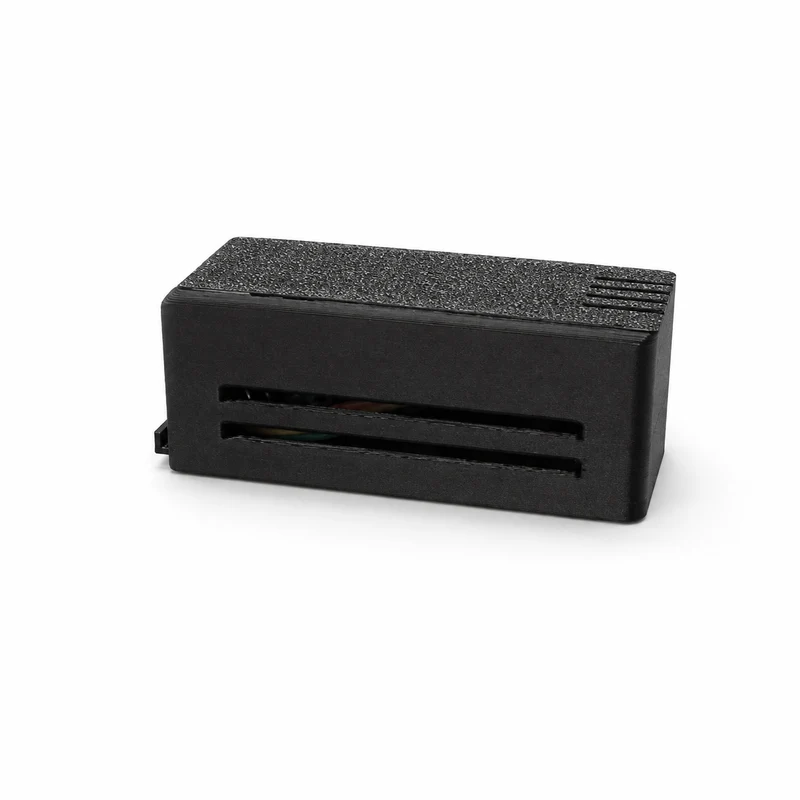

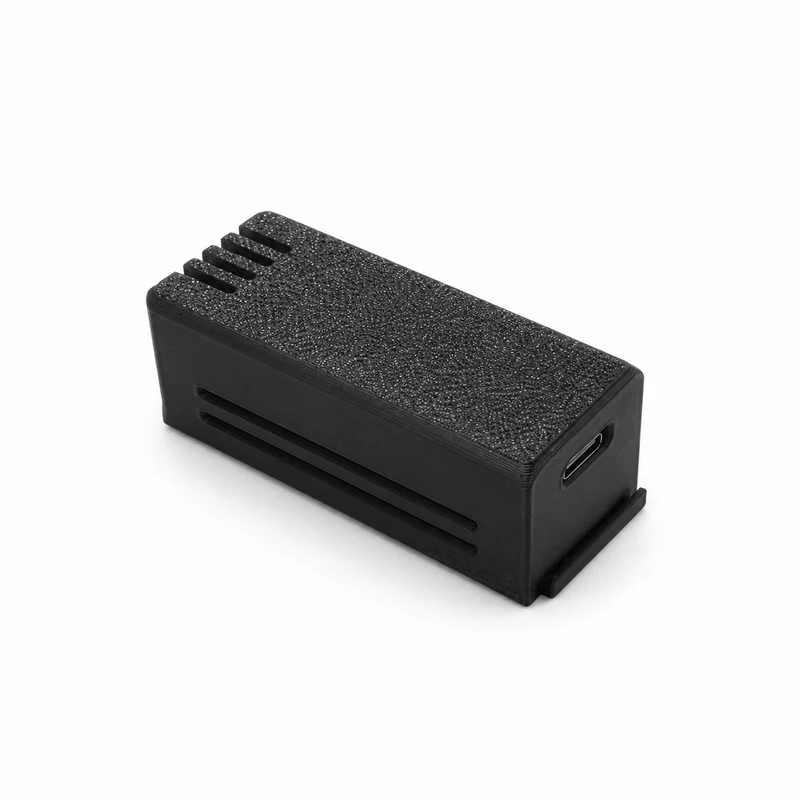

Это простой корпус, напечатанный на 3D-принтере, для метеостанции ESP32-C3, сделанной своими руками, с датчиком температуры и влажности DHT11.

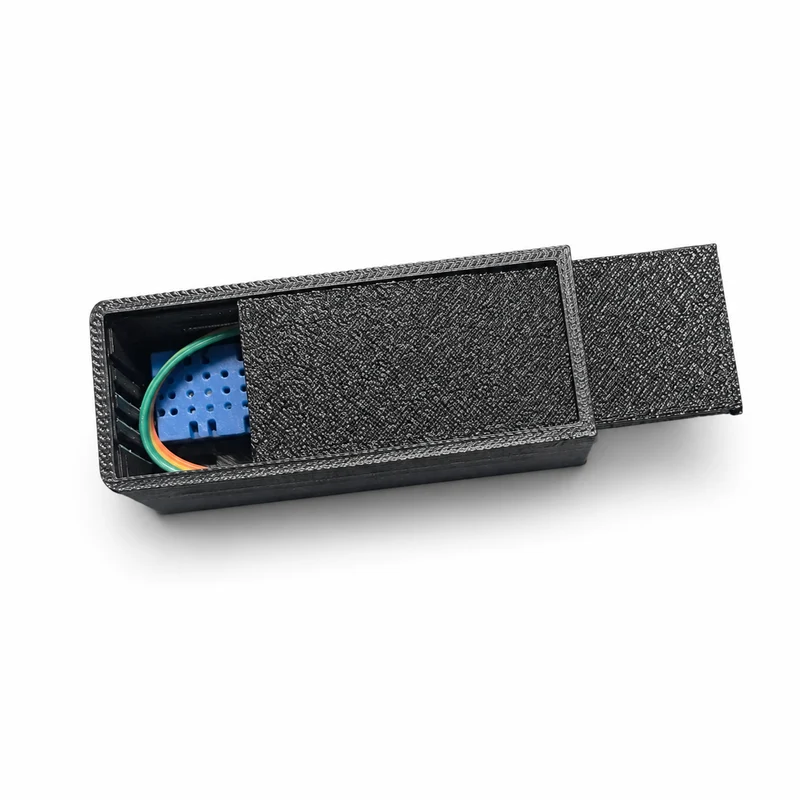

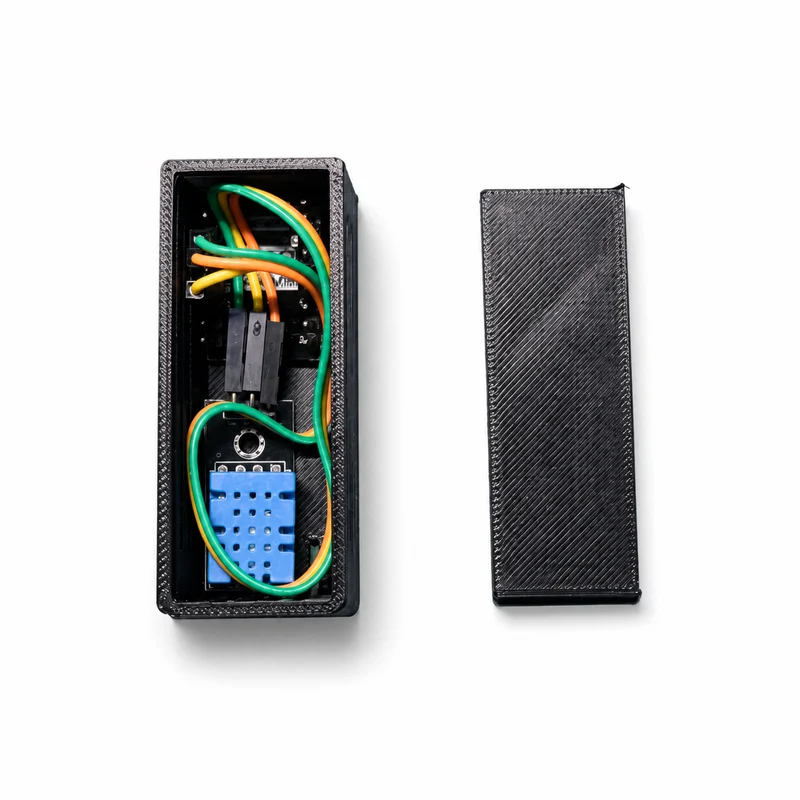

Корпус был разработан в FreeCAD и напечатан в рамках моего проекта Alex3dWorks на YouTube. Он имеет вентиляционные отверстия для потока воздуха, место для платы ESP32-C3 и проводки, а также съемную/скользящую крышку для доступа к электронике.

Эта модель предназначена для начинающих проектов Arduino/ESP32, небольших настольных датчиков и обучения электронике своими руками.

Полное видео сборки смотрите на YouTube:
Alex3dWorks — метеостанция ESP32 своими руками | ESP32-C3 + DHT11 + чехол с 3D-печатью

Используемые детали:

Плата разработки ESP32-C3

Датчик температуры и влажности DHT11

Перемычки

3D-печатный чехол

Настройки печати:

Принтер: Anycubic Kobra 2 Neo / Anycubic 2 Neo

Материал: PLA или PETG.

Высота слоя: 0,2 мм

Заполнение: 15-20%

Поддерживает: Нет или только если они требуются для вашего слайсера.

Ориентация: распечатайте основной корпус на кровати, распечатайте крышку отдельно.

Примечания:
STL создан для моей конкретной установки ESP32-C3 и DHT11. Разные платы могут нуждаться в небольших корректировках в зависимости от размера и положения разъема.

Примечание по безопасности ESP32:
Если вы используете Wi-Fi с проектами ESP32, используйте надежный пароль Wi-Fi, избегайте открытых сетей, не подключайте плату напрямую к Интернету и используйте аутентификацию, если на вашем ESP32 размещена веб-страница.

Разработан Alex3dWorks.
