Метеостанция с индикатором заряда батареи

Описание устройства

Компактная метеостанция Arduino с дисплеем, на котором отображается температура, влажность, давление, дата, время и уровень заряда аккумулятора. Устройство имеет две страницы дисплея, которые можно переключать сенсорной кнопкой.

Основные функции:

— Отображение температуры, влажности и давления

— ⏰ Вывод даты и времени в реальном времени

— Индикатор уровня заряда батареи

— Переключайтесь между страницами сенсорной кнопкой

— Компактный чехол для настольного использования.

Технические характеристики

— Микроконтроллер**: Arduino Nano/Uno/ProMini.

— Датчик погоды: BME280 (температура, влажн��сть, давление)

— Модуль времени**: DS1302 (часы реального времени)

— Дисплей: ЖК-дисплей 16x2 с интерфейсом I2C.

— Источник питания: литий-ионный аккумулятор 3,7 В.

— Управление: сенсорная кнопка

— Размеры: 102×45×19 мм.

Электронные компоненты:

1. Ардуино Про мини ×1

2. Датчик BME280 ×1

3. Модуль часов реального времени DS1302 × 1.

4. ЖК-дисплей 16x2 I2C ×1

5. Сенсорная кнопка × 1

6. Литий-ионный аккумулятор 3,7 В × 1

7. Резисторы 10 кОм ×2.

8. Прототип платы

Использование — Короткое нажатие кнопки для переключения между страницами

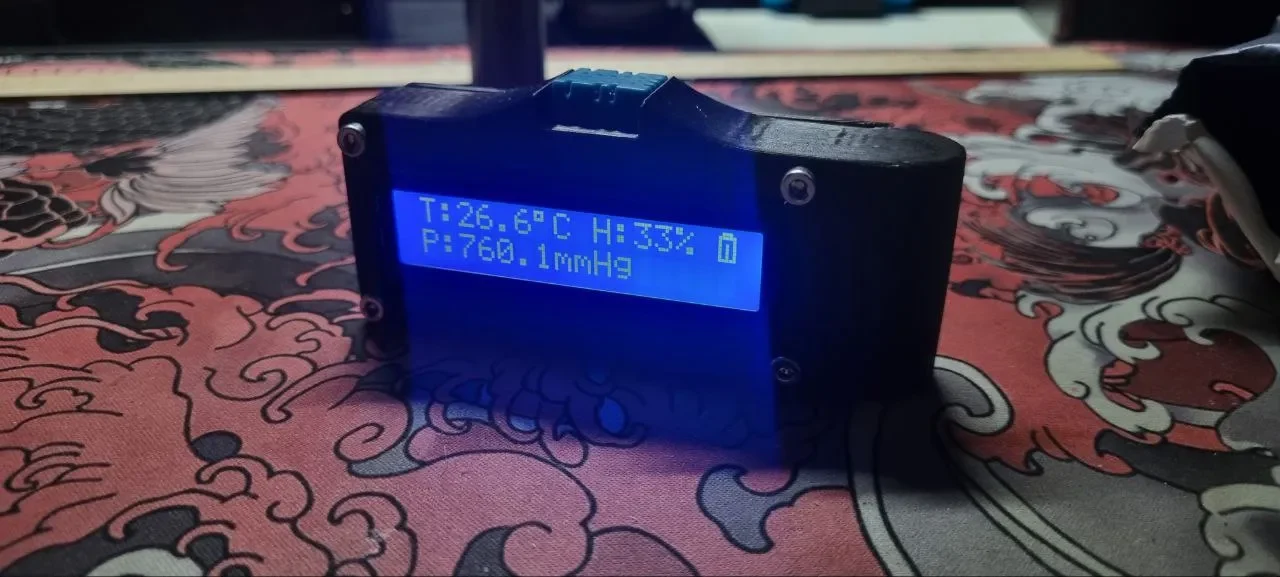

— Страница 1: Температура, влажность, давление, индикатор заряда аккумулятора.

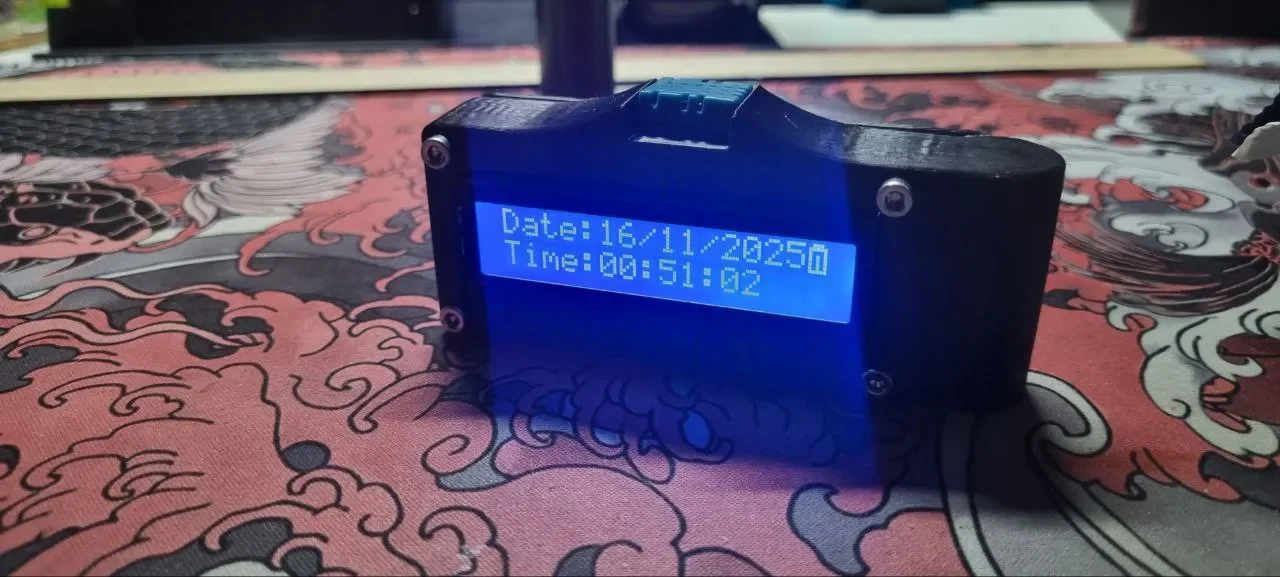

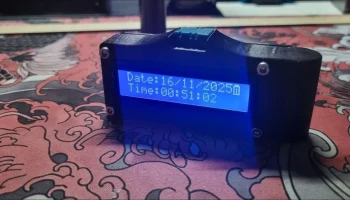

— Страница 2: дата, время, индикатор заряда батареи.

Настройки печати:

— Материал: PLA/ABS/PETG.

— Высота слоя: 0,2 мм

— Наполнение: 20%

— Поддержка: Не требуется

— Ориентация: По мере необходимости. Лицензия.

Это проект с открытым исходным кодом — его можно модифицировать и улучшать!

Удачной печати и сборки!
