Модуль рециркуляции вентилятора Elegoo Centauri Carbon Fa...

Прежде всего я должен отдать должное Synthetic Electron 3D за оригинальную концепцию и дизайн. Он действительно сделал большую часть работы!

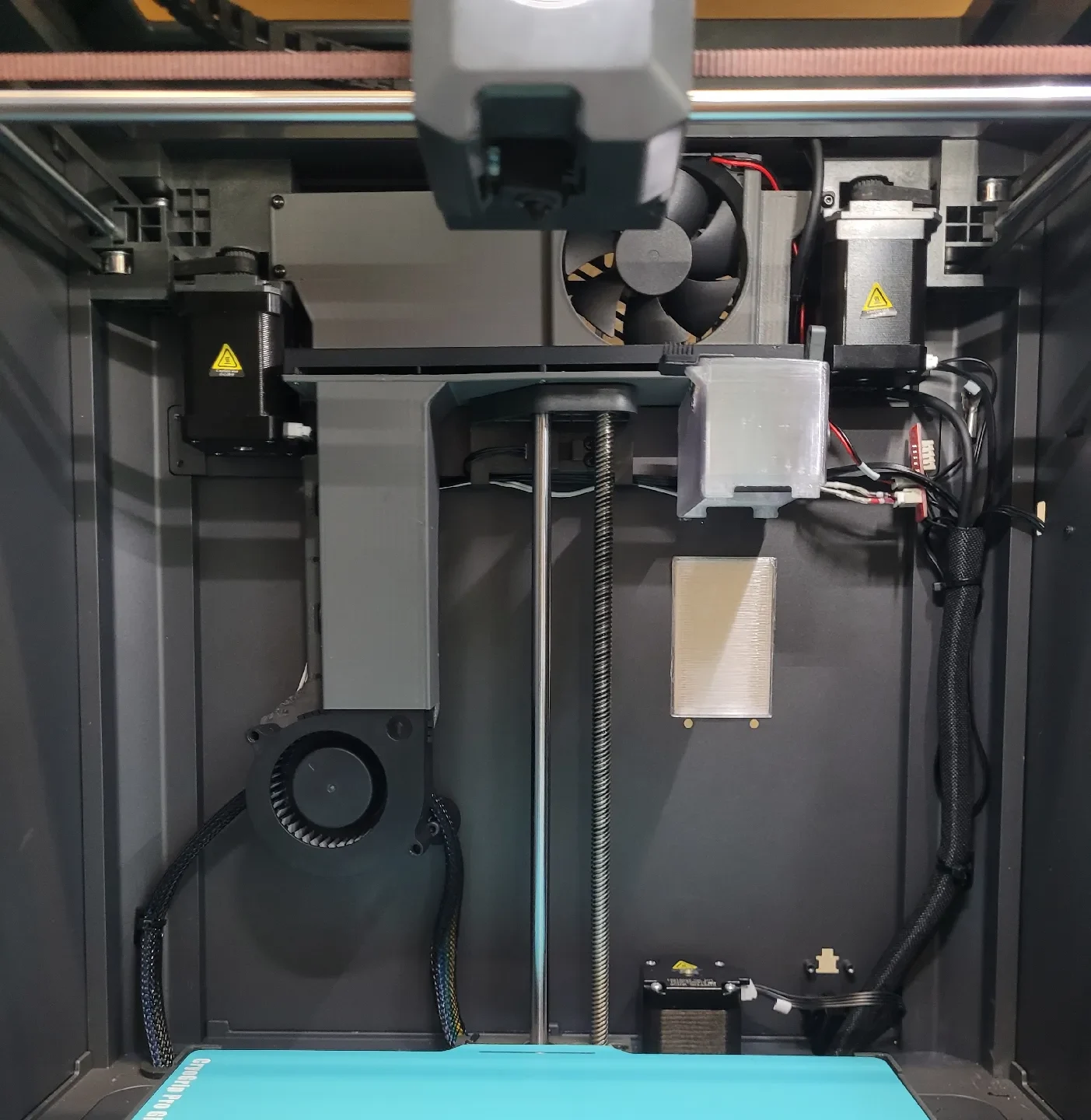

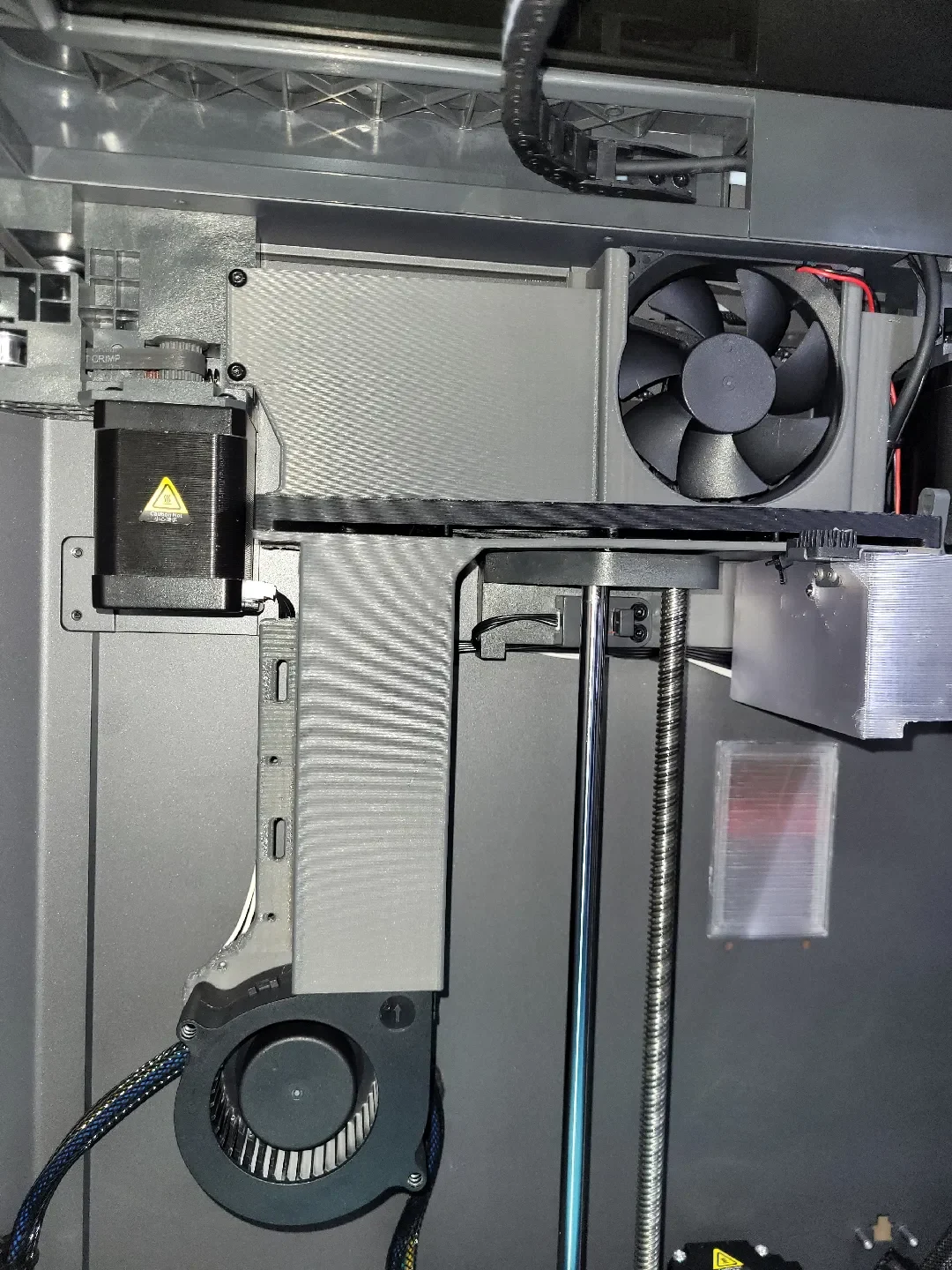

В этом моде повторно используется стандартный «вспомогательный» охлаждающий вентилятор, обдувающий плоский горизонтальный вентилятор в задней части принтера, чтобы преобразовать его из системы забора окружающего воздуха в рециркуляционный вентилятор. Это делает принтер НАМНОГО менее шумным, поскольку именно этот вентилятор является главным виновником невероятной громкости этого замечательного принтера. Это также повышает удобство использования закрытой камеры принтера, поскольку больше не втягивается прохладный наружный воздух.

Я считаю, что * этот мод требует меньше нити, чем многие конструкции с «глушителем», но при этом оказывает большее влияние на шум благодаря фактическому удалению / перенаправлению шумного вентилятора в закрытую камеру, а не добавлению большого глушителя, который препятствует потоку воздуха и добавляет механическое напряжение к стандартному вентилятору (заставляя его работать сильнее и становитьс�� громче). Это тоже не увеличивает размер машины, а выглядит явно намного лучше

* Я не проверял ни теорию накала, ни теорию шума, сравнивая более распространенные печатные глушители внешней установки — если да, прокомментируйте результаты!

Необходимые детали:

— Саморезы М2: https://amzn.to/4eV5vLx (только с длиной 6 мм)

— (1x) удлинитель кабеля вентилятора: https://www.amazon.com/dp/B0C5RFJSYM

— (1x) магнитная кабельная стяжка (только основание): https://www.amazon.com/dp/B0DP9ZZFBW

— (1x) винт с головкой под торцевой ключ m4 x 25 мм или винт с круглой головкой

— (1x) гайка м4

Рекомендуемые настройки печати:

— PETG ил�� ASA (или, возможно, высокотемпературный PLA)

— 4 стенки (если сопло 0,20 мм), 3 стенки (если сопло 0,6 мм)

— Высота слоя 0,24 (если сопло 0,20 мм), высота слоя 0,36 (если сопло 0,6 мм).

— 25% заполнения

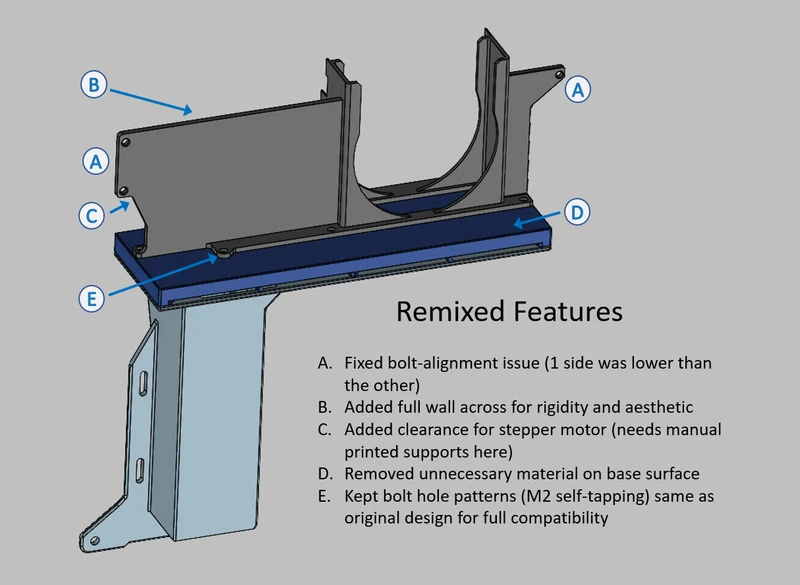

— Используйте добавленные вручную опоры для двух элементов, которые я указываю на рисунках.

— Монтажное отверстие/фланец в дальнем низу для установки вентилятора расположено (я думаю) под углом 45 градусов — с PETG это плохо печатается для меня, возможно, здесь тоже стоит использовать опоры.

Я использовал PETG с соплом 0,6 мм. Общее время работы в Orca составило 8,5 часов, общий вес нити — 234 г.

Примечания по установке:

— Проверьте зазор между приводными ремнями и маленькими перегородками — мой подходит отлично, но пробег может отличаться. Их можно легко подрезать ножницами. Если это выглядит тревожно, просто обрежьте их — это не очень хорошее соотношение риска и прибыли

— Чтобы заклеить внешний корпус неиспользуемыми отверстиями для вентиляторов, я просто наклеил сзади синюю малярную ленту. Обложку можно было бы спроектировать и распечатать, но для того, чего я никогда не видел, 10 секунд и немного скотча отвечают всем требованиям.

Кабель кровати:

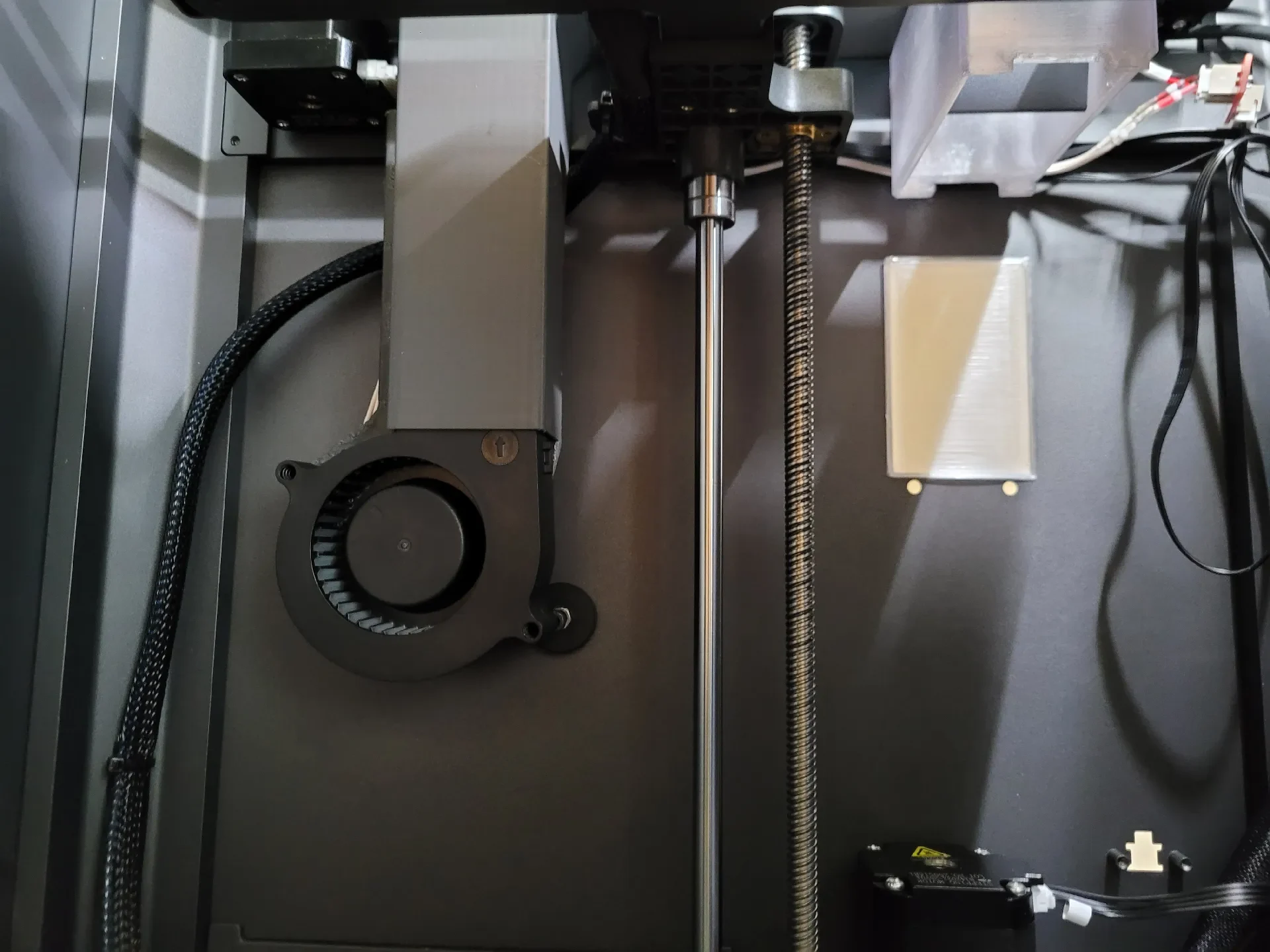

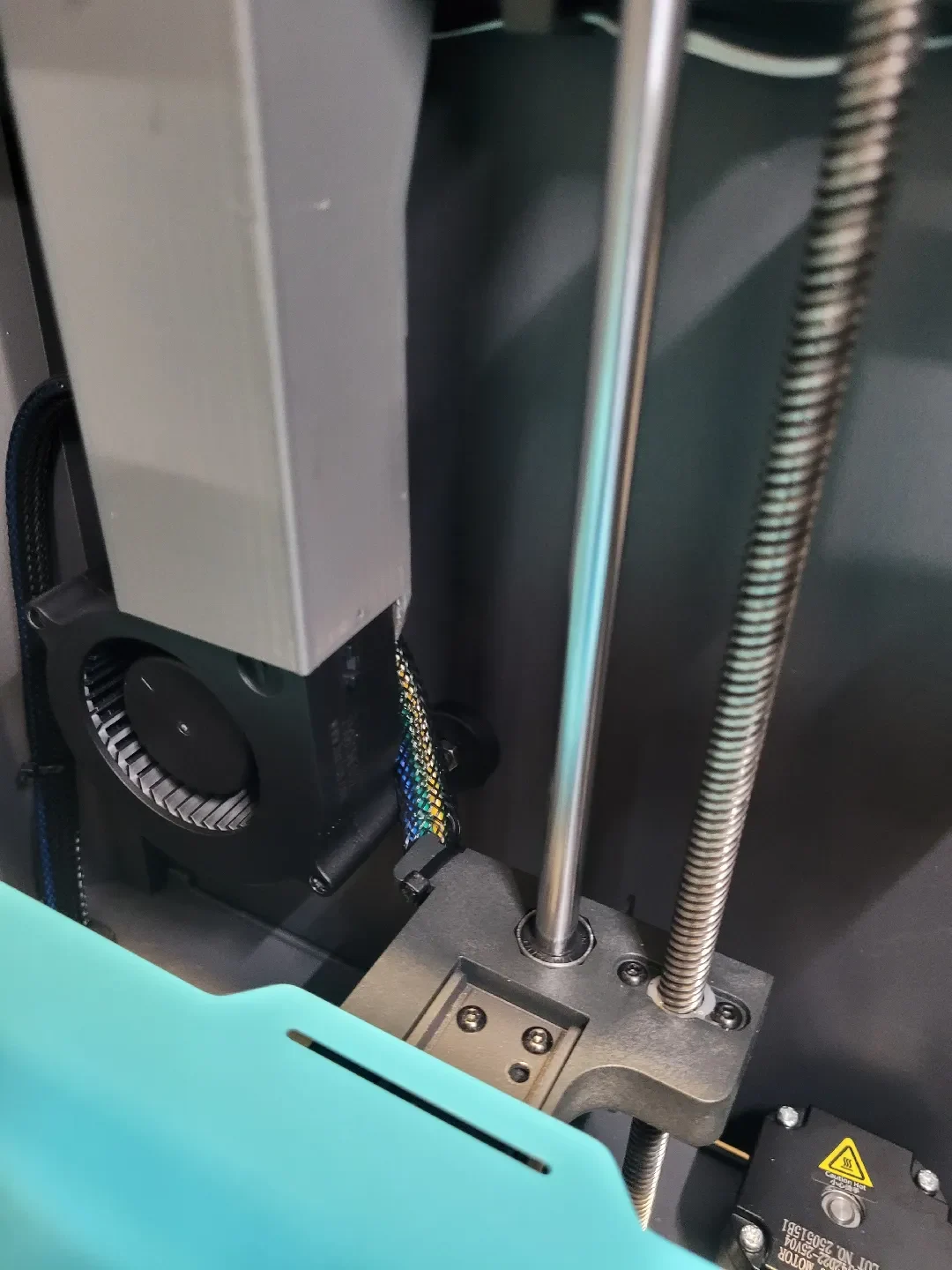

Увидев в исходном посте обзоры, посвященные кабелям кровати, я решил переместить весь вертикальный канал вентилятора ближе к кровати. Таким образом, кабели могут проходить за ним. После печати я был рад видеть, что в 95% случаев он работал отлично, но когда платформа опускалась достаточно низко и поднималась обратно, кабель кровати мог зацепиться за угол вентилятора и/или угол печатного воздуховода.

После неудачной попытки перенаправит�� кабель кровати во избежание зацепок я протестировал другое решение, которое работает отлично, но требует покупки: https://www.amazon.com/dp/B0DP9ZZFBW

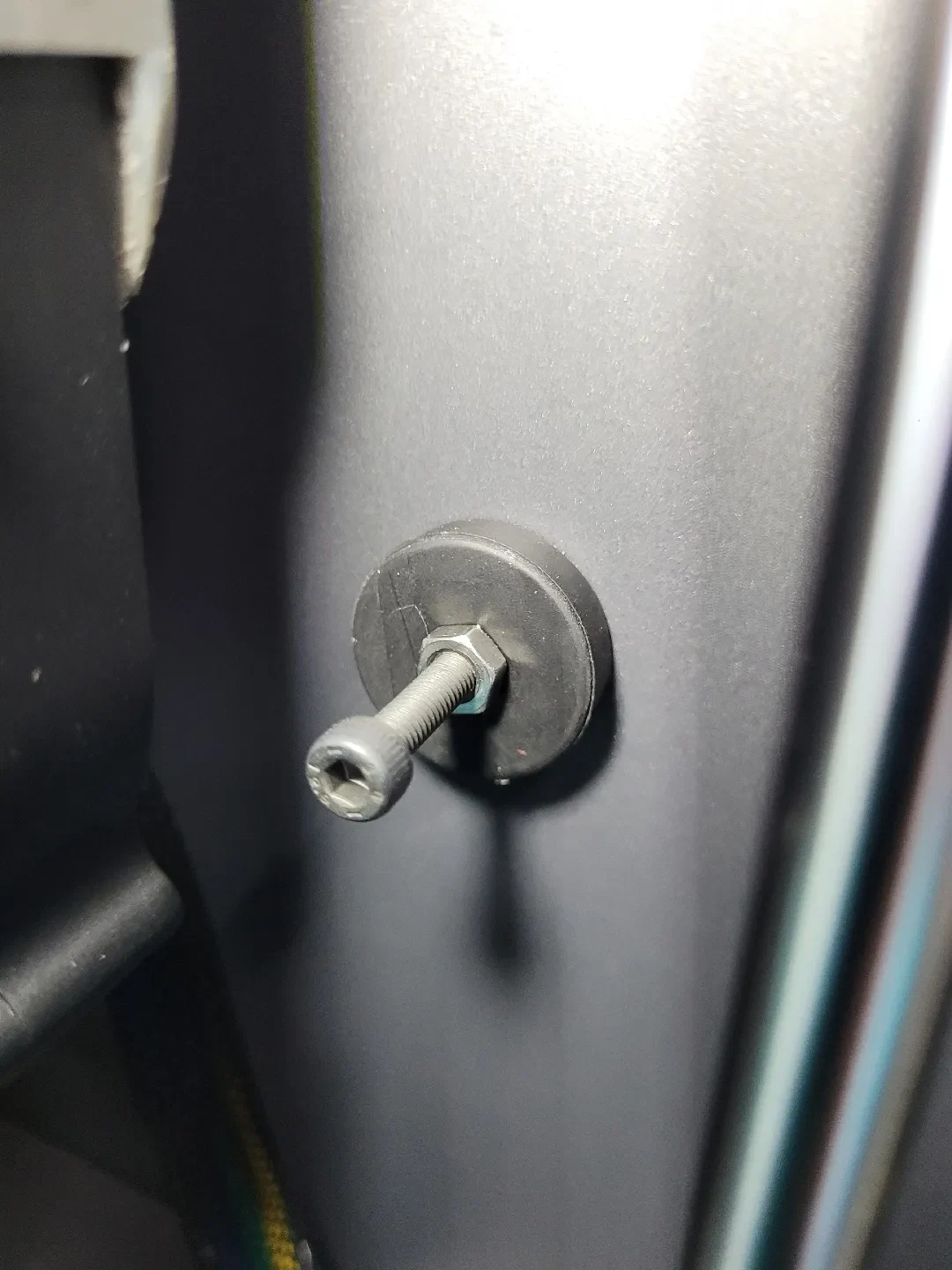

Я держу их под рукой, чтобы развешивать вещи в гараже, и часто заменяю крепление троса (фиксируемое винтом М4) длинным винтом М4 + контргайкой, чтобы получилась длинная вешалка для защитных очков, фар и т. д. Магниты довольно прочные и имеют прорезиненное покрытие, которое хорошо предотвращает скольжение.

Взяв одно из этих приспособлений и прикрепив его к задней панели 3D-принтера, я расположил его там, где оно будет действовать как направляющая для кабеля, чтобы кабель основания не зацеплялся за что-либо. Я провел несколько тестов в разных положениях, но место, показанное на изображениях, показалось мне наиболее надежным и удобным для прокладки кабеля.

Идеи для будущих ремиксеров:

— Чтобы избежать покупки магнитов, можно просто добавить направляющую для кабеля кровати в отпечаток канала в��нтилятора в том же месте, где находится мой магнитный болт.

— Я протянул кабель вентилятора, но не нашел подходящего места, чтобы заткнуть маленькую красную плату управления. С некоторым монтажом
