Крепеж для одной двери Prusa Core
Введение
Недавно я заказал комплект Prusa Core One. Сборка прошла весело, машина работает отлично. Вчера вечером у меня отвалилась дверная ручка — возможно, я ее не почистил как следует.
Однако в оранжевой металлической ручке, а также в акриловой части двери имеются отверстия. Они позволяют закрепить ручку с помощью 2 винтов M3.
Гайка выглядела бы не так хорошо, поэтому я решил спроектировать эту небольшую деталь. Он имеет правильный размер и угол, чтобы поместиться за ручкой. Прикрутить можно винтом torx М3х8 или М3х10 из комплектующих.
Наслаждайтесь, если вы, как я, предпочитаете два винта двустороннему скотчу :)
Особенности
Латунная вставка не требуется — отверстия имеют треугольную форму, просто вкрутите их в материал. Это подойдет! Вы не будете разбирать его так часто.

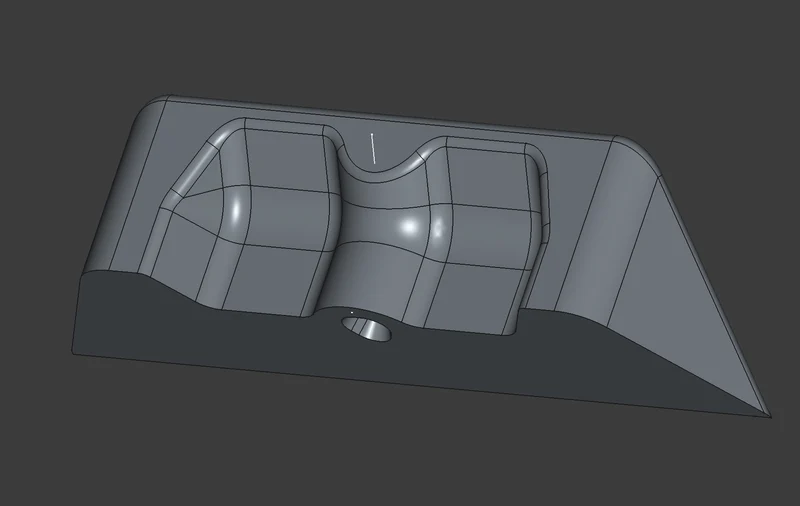

Выступы, удобные для пальцев, для удобного захвата и эстетичного дизайна.
Достаточная опорная поверхность для равномерного распределения силы на акриловой дверной панели.

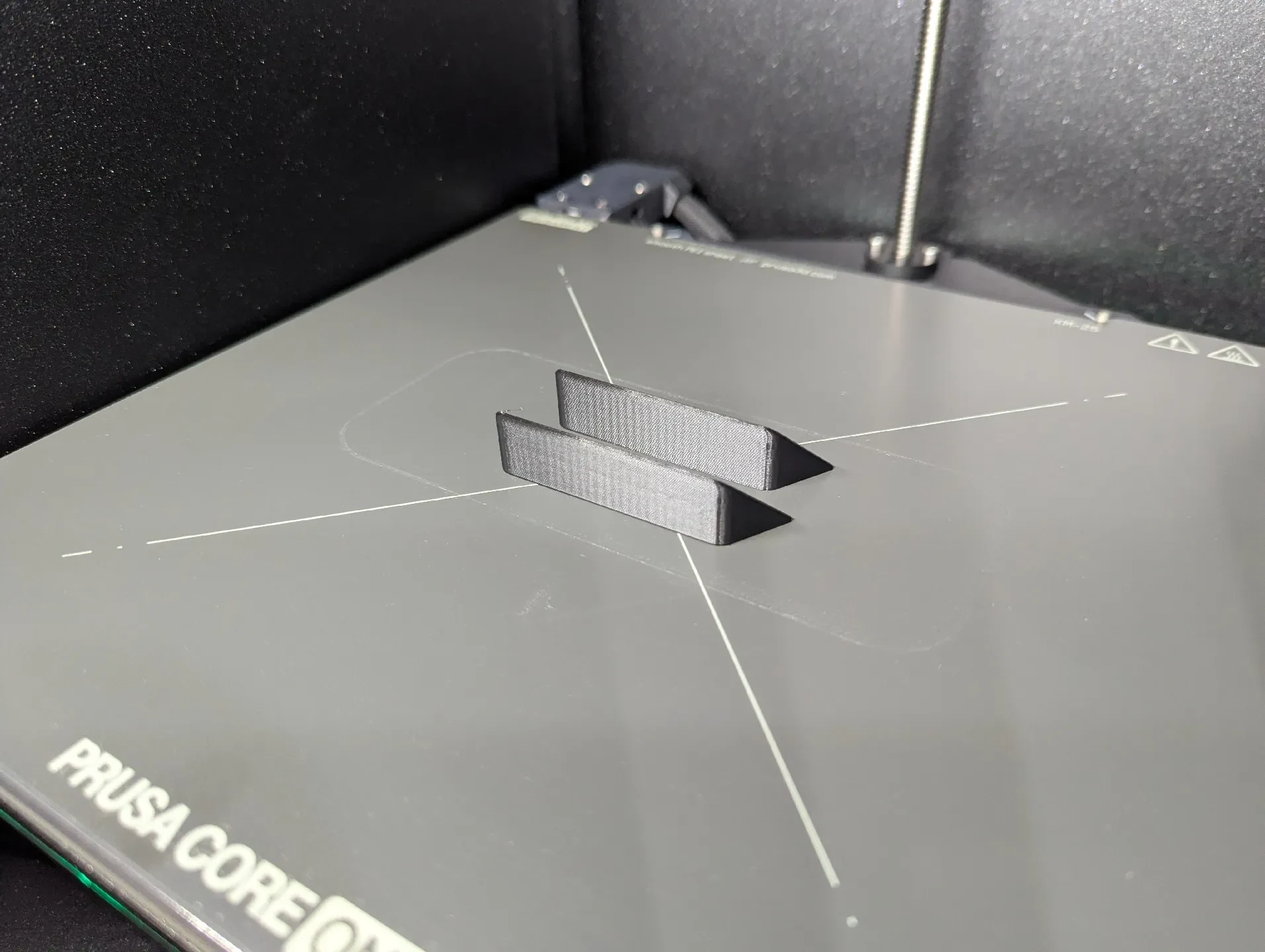

Доступна более короткая версия! печать менее чем за 20 минут с использованием нити менее 6 г!
Сборка
Аккуратно снимите приклеенную металлическую ручку, если она еще не упала.
Удалите остатки клея (проявите терпение и ногти, я не знаю, что происходит с IPA и т. д.).
Поместите акриловую дверную панель в паз ручки.
Закрепите ручку в нижнем отверстии винтом М3, чтобы она не соскальзывала.

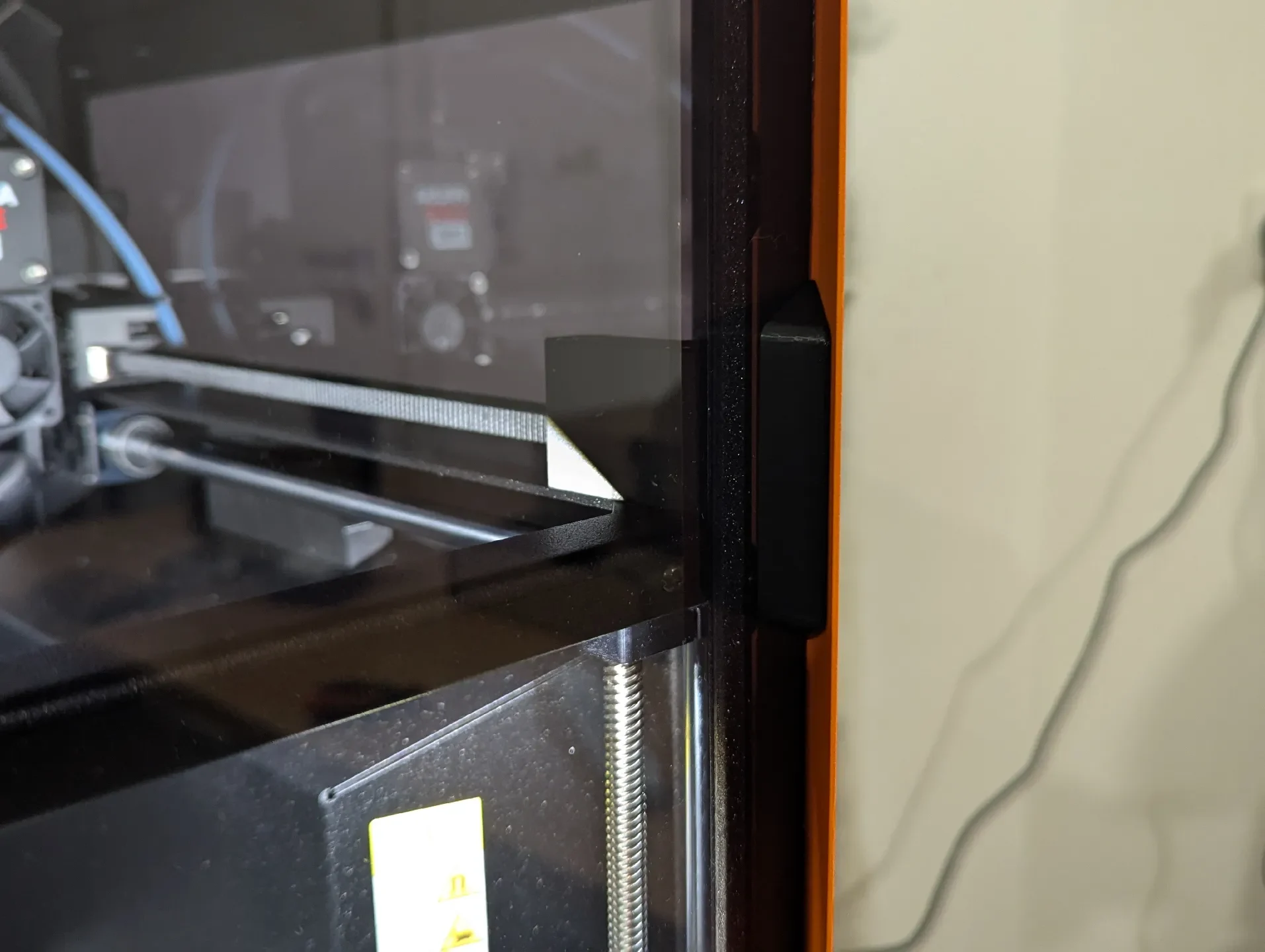

Вставьте клин в паз рукоятки в верхнем отверстии.
Вкрутите винт М3 сзади прямо в пластик печатной детали; головка винта упирается в металл рукоятки.
Выверните нижний крепежный винт, установите второй клин и аккуратно закрепите его, как описано выше.
Настройки печати
PETG отлично подойдет
Поддержка не требуется
Заполнение может составлять от 15% до 20%.
Используйте как минимум 3 периметра
Доступны файлы слайсеров Prusa!
Правки и обновления
29 сентября 2025 г. обновлено описание, добавлена короткая версия.
12.10.2025 более длинная версия теперь с выемкой для ручки
26 октября 2025 г. добавлена длинная, короткая версия и версия с рукояткой, подготовленная для термовставки M3!
Версии тепловых вставок
По желанию, я добавил модели, подготовленные для термовставок М3. Это может быть удобно, если вы хотите печатать на ASA или других прочных материалах, в которые винт может врезаться слишком сильно. Отказ от ответственности: у меня нет нагревательных вставок для тестирования, поэтому я не смог проверить эти версии. Отверстие для термовставки D4x6,7 мм.
