Кронштейн зарядного кабеля для электромобилей, тип 2 (тип Me

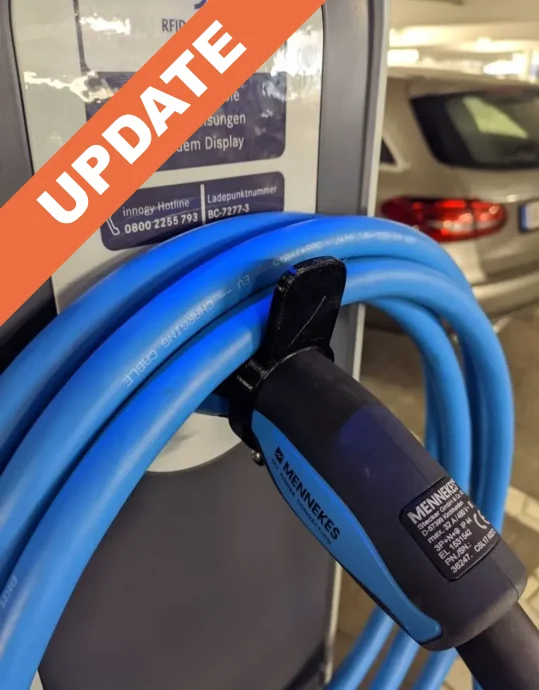

ОБНОВЛЕНИЕ

Теперь доступно для вилок BMW и Jetty Typ2.

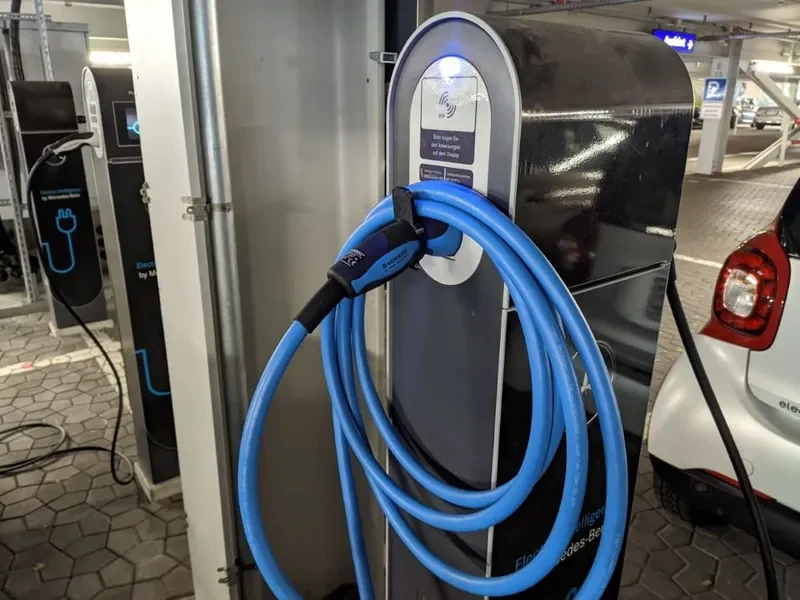

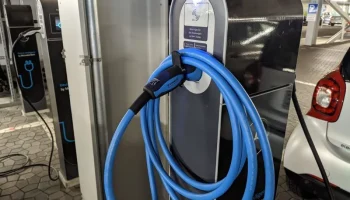

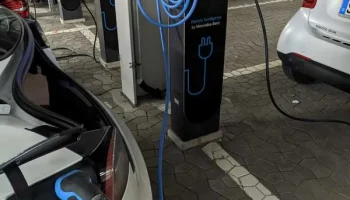

Моя простая конструкция кронштейна для крепления к зарядному кабелю Mennekes Type 2. Это позволяет организовать кабель во время зарядки и не допустить его попадания на бордюр во влажной и грязной среде. :-) Фотографии говорят сами за себя.

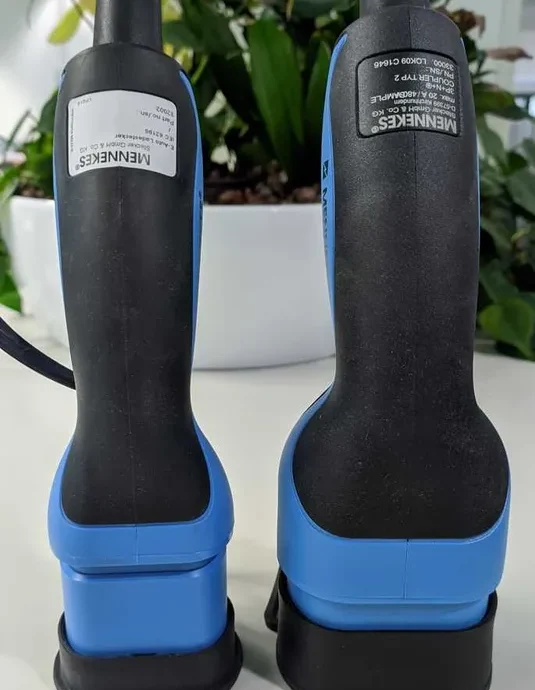

Насколько мне известно, существует две версии вилки Mennekes, одна из которых немного тоньше в области рукоятки. Если это у вас есть, возможно, вам придется немного уменьшить часть. Это для большего. Также попробовал это на кабеле Delphi.

Версия 1.0

Идеальная посадка «гарантируется» только при

Зарядный кабель Mennekes Typ 2, 7,5 м, серийный номер: 36247. CSL17A0272

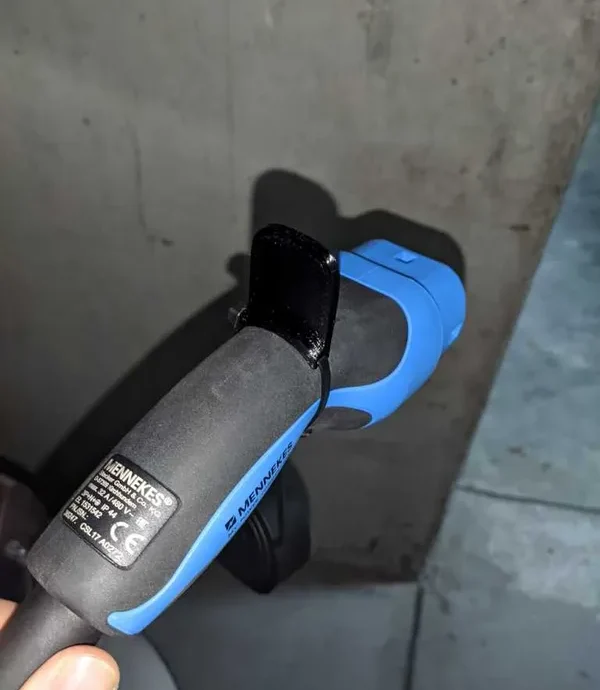

Зарядный кабель Mennekes Typ 2, меньшая рукоятка, как показано на изображениях: масштаб уменьшен до x/y 80 %

для использования с версией 2: по-прежнему лучше всего подходит для кабеля Mennekes Typ 2, но лучше подходит и для других кабелей, попробуйте распечатать из ТПУ

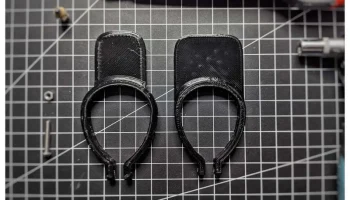

Версия 2.0

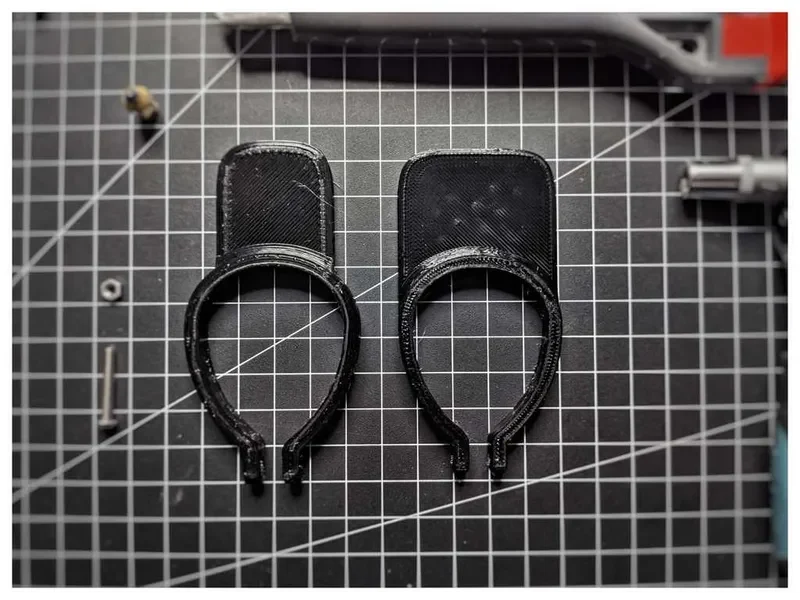

больший Паддель
для маленьких Menneks Plug с принтом X/Y 95%
настоятельно рекомендую печатать в ТПУ
еще впереди...

Что вы можете попробовать: если она не подходит, вы можете измерить диаметр вашей заглушки и немного масштабировать деталь, распечатать 2 слоя и выполнить первую подгонку, а затем отрегулировать ее, пока она не подойдет идеально. Если вы добьетесь хорошего соответствия, сообщите мне настройки, поставщика и серийный номер вашего кабеля.

Детали, которые вам нужны:

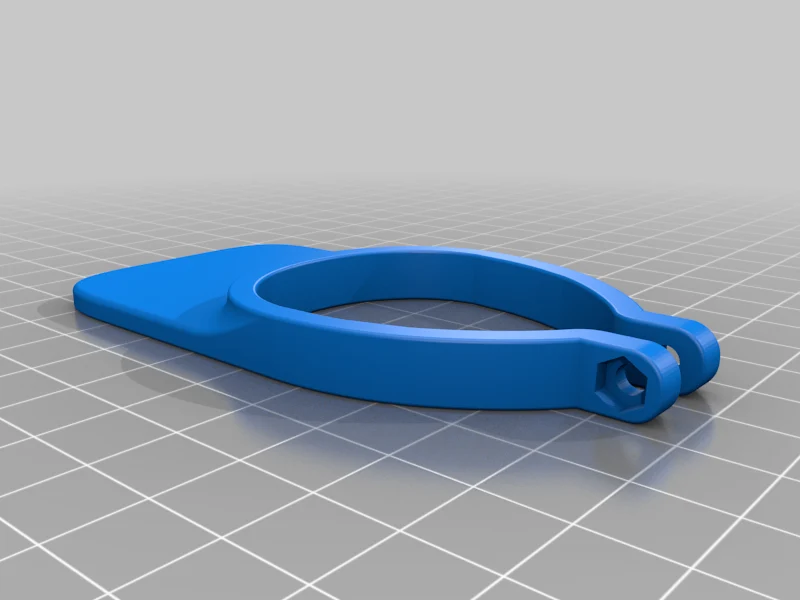

Кронштейн (печатный)
Винт M3 x 16 (может быть длиннее, если посадка не идеальна)
Гайка М3

версия 2:

Кронштейн (печатный)

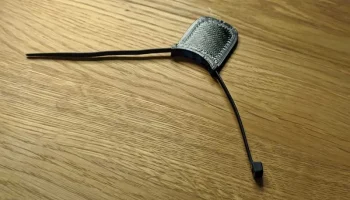

Кабельная стяжка (макс. ширина 4,5 мм)

Веселитесь и наслаждайтесь! :-)

Список изменений:

v1: см. выше

v2: Версия для использования с кабельной стяжкой, меньше ма��ериала, более быстрая печать, более высокая совместимость, печать из ТПУ еще больше повысит совместимость.

v2_TFF: версия с логотипом TFF, спасибо @endurance1968.

V2_Tie_TFF: версия с логотипом TFF, спасибо @endurance1968.

V3: добавлен параметрический файл Fusion, чтобы вы могли легко вносить изменения, чтобы идеально подогнать ваш кабель.

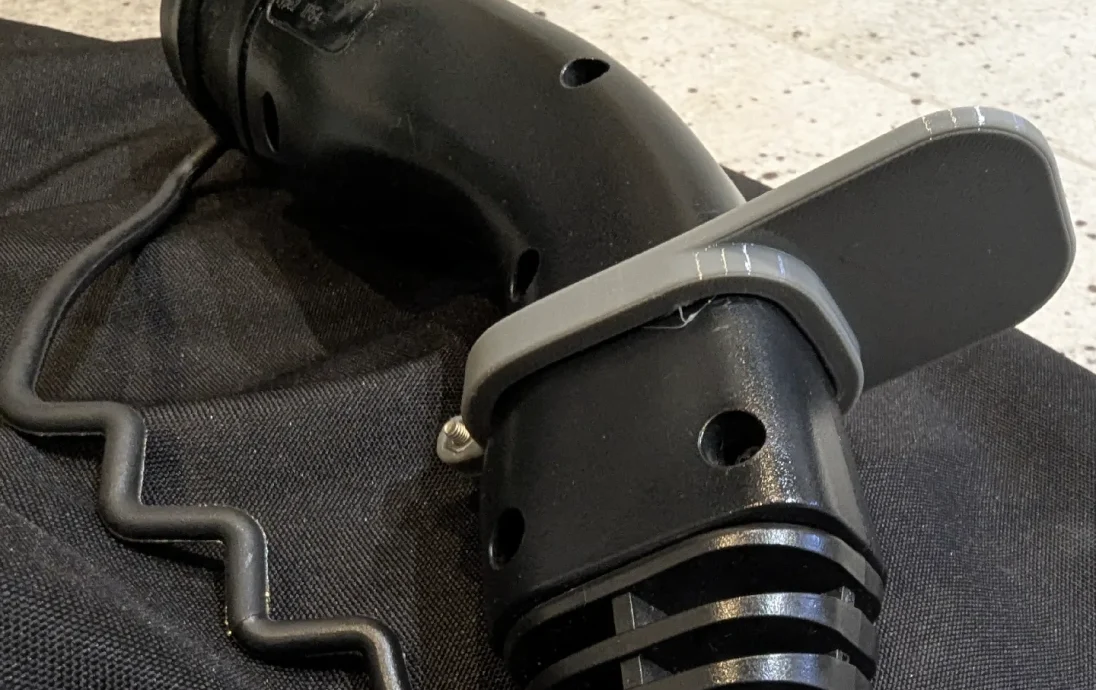

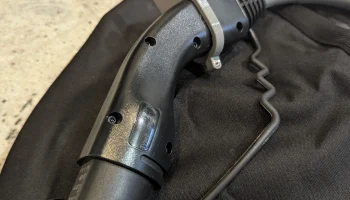

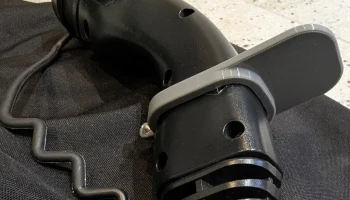

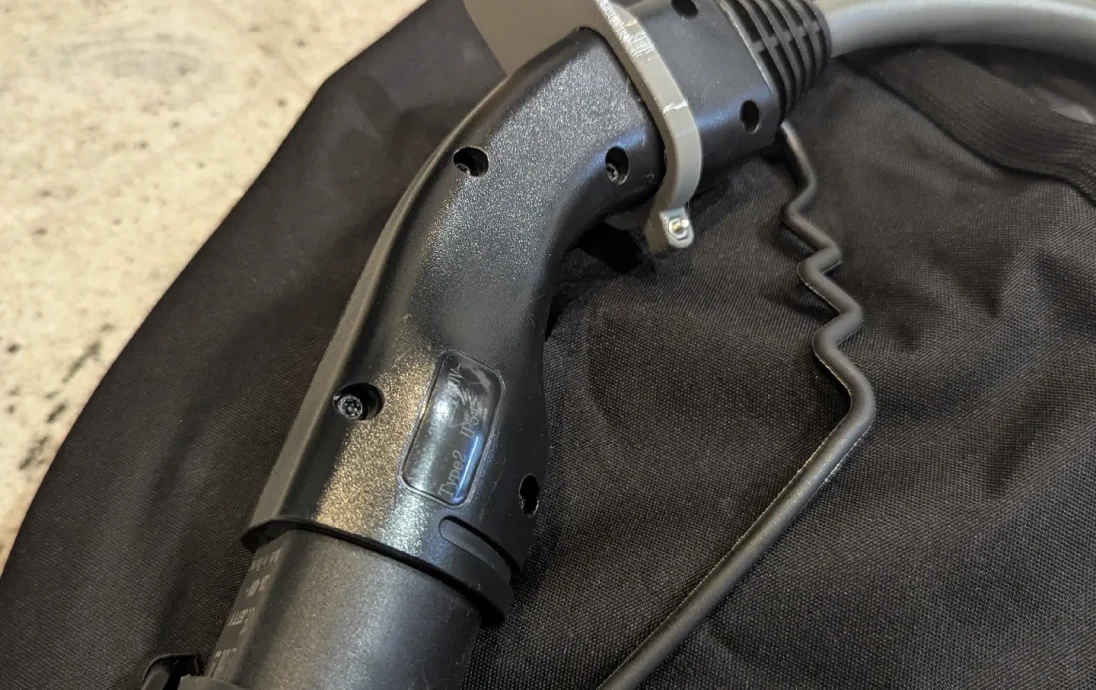

BMW_Halter_v2: добавлено для использования с кабелями BMW, брендинг Jetty.

Настройки печати

Бренд принтера:

Креативность

Принтер:

CR10S ПРО

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,20

Заполнение:

20%

Нить: ERYONE PETG, черная.

Категория: Автомобильная промышленность
