The Hex Workshop — Модульная система рычагов Prusament Spool

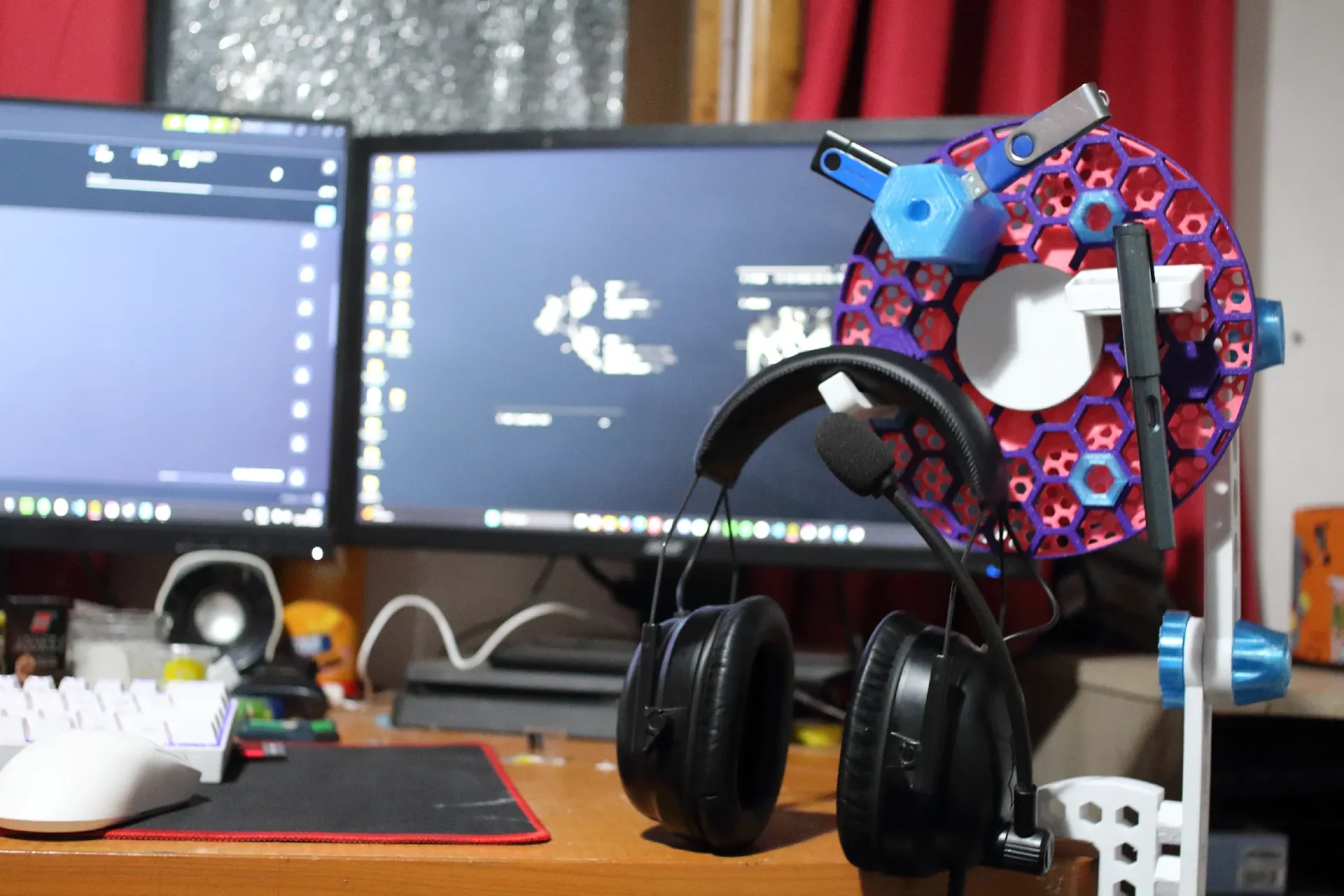

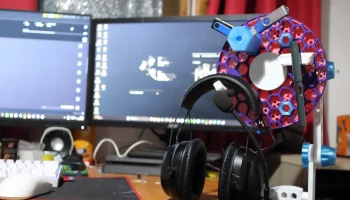

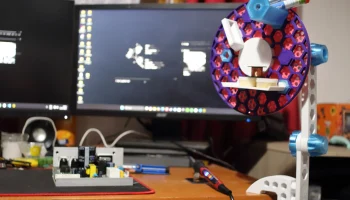

Не выбрасывайте пустые катушки Prusament! Hex Workshop превращает их в полностью модульную портативную консоль для инструментов, совместимую с массивной экосистемой Honeycomb Wall System, предоставляя вам мгновенный доступ к тысячам аксессуаров, разработанных сообществом, с первого же дня.

Ключевые особенности

Конструкция из переработанных материалов: катушечная пластина Prusament действует как опора и структурная основа всей системы.

Совместимость с сотами: используется оригинальный шаблон системы сотовых стенок, который уже совместим с более чем 3000 общественными аксессуарами без дополнительной печати.

Модульная длина: каждый сегмент кронштейна составляет 15 см. Используйте 2 по 30 см, 3 по 45 см — настройте нужную вам длину.

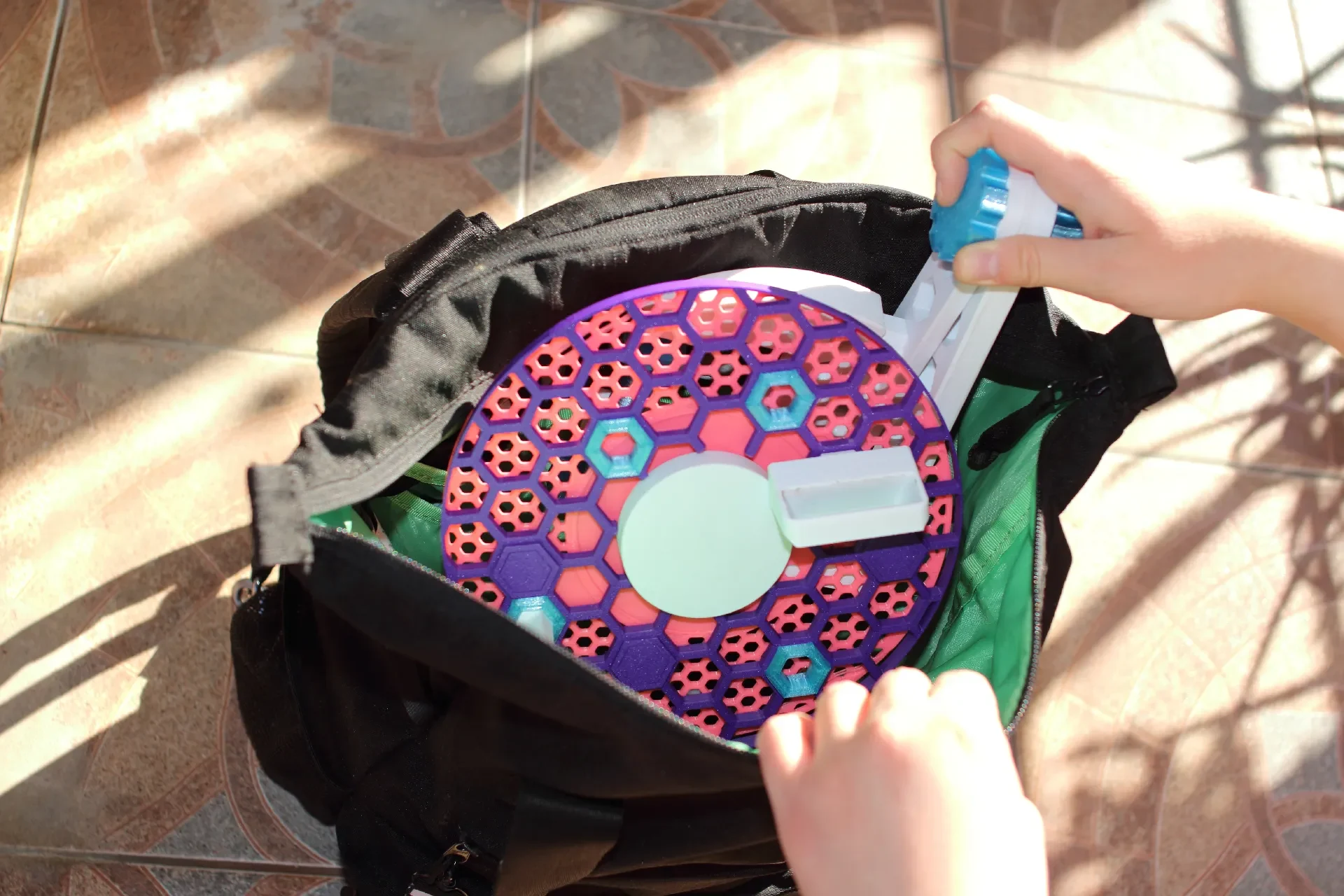

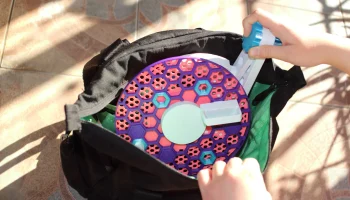

Портативный и складной: складывается и помещается в рюкзак. Возьмите свою мастерскую куда угодно.

Сборка без инструментов: во всех соединениях используются одни и те же болты и гайки, затягиваемые вручную — инструменты не требуются.

Система шарниров, вдохновленная Хиртом: в сегментах рычага используется зубчатое соединение, напоминающее муфты Хирта — блокирующиеся зубья предотвращают любое проскальзывание под нагрузкой, удерживая ваши аксессуары на месте.

Что включено

Сегменты рук — по 15 см, соединяйте столько, сколько вам нужно.

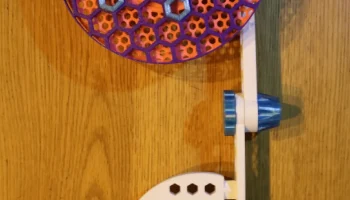

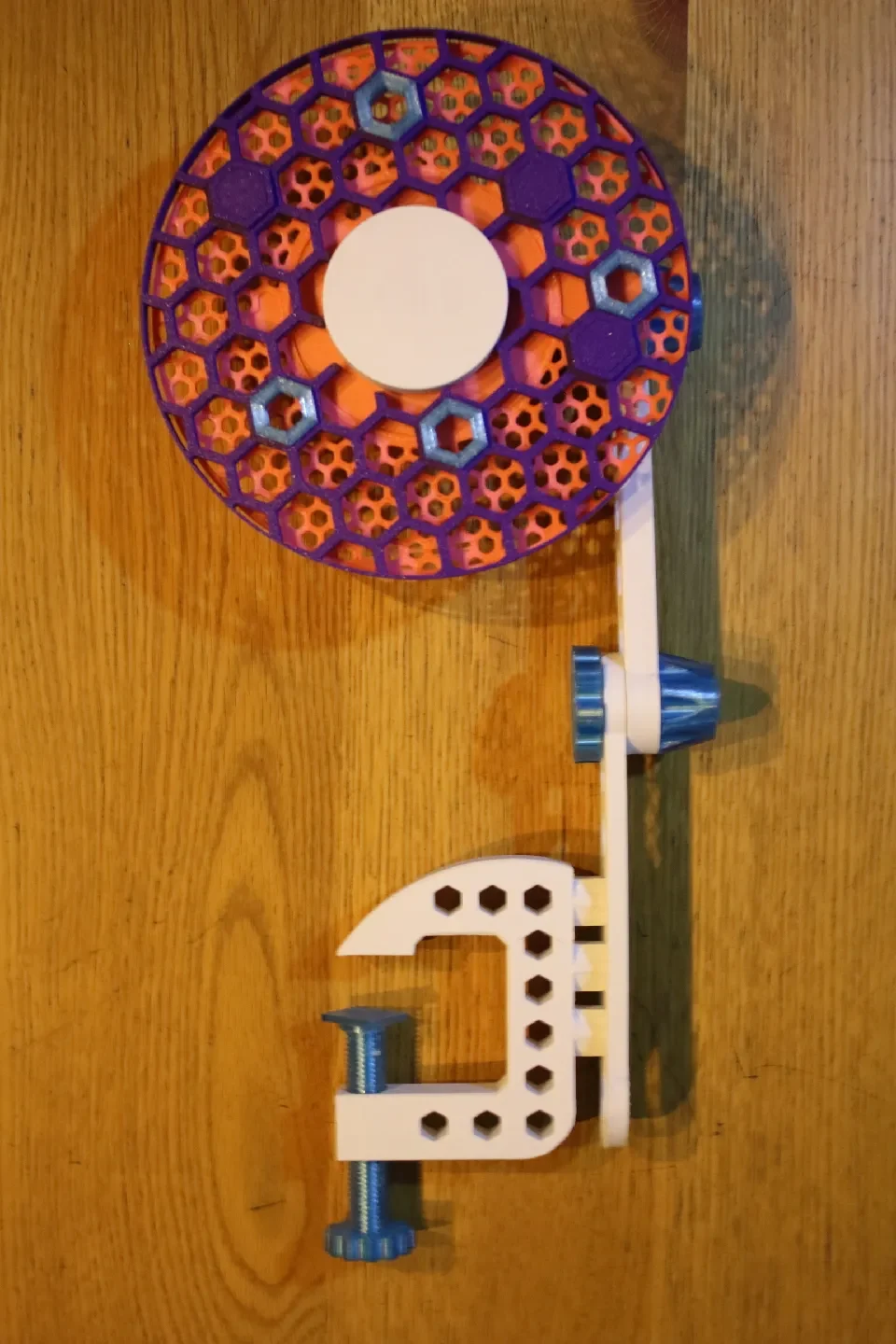

Крепление C-образной формы — фиксируется непосредственно в шестиграннике кронштейна, мгновенно крепится к любому краю стола.

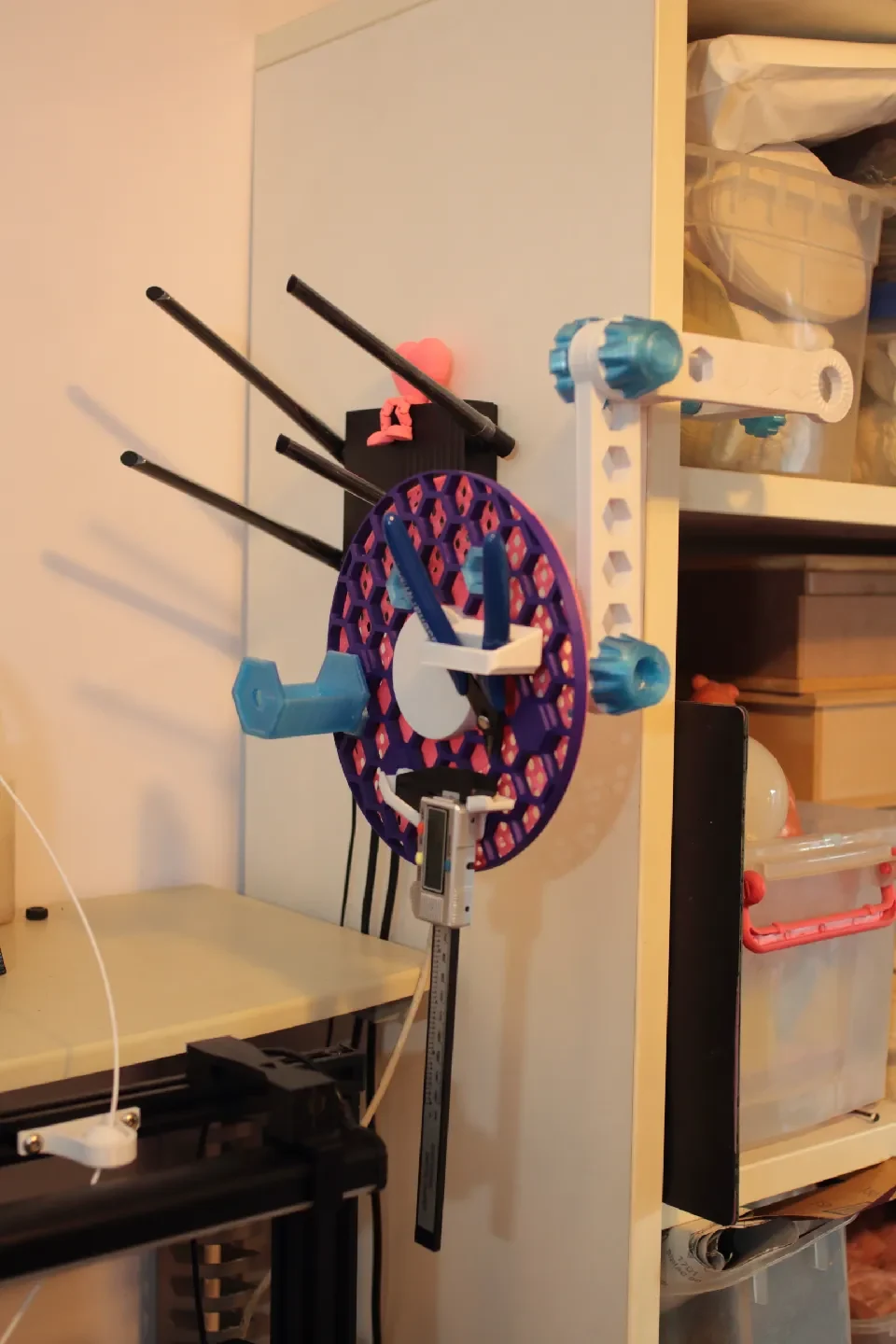

Кронштейн для настенного крепления — крепится к кронштейну с помощью печатных болтов и гаек, крепится к стене стандартными винтами M4.

Соединитель катушечной пластины — соединяет рычаг с катушечной пластиной Prusament (две версии: одинарная и двойная пластина).

Сотовидная панель — обрезана по размеру катушечной пластины, готова к загрузке аксессуаров

Сотовые адаптеры — подсоедините панель к шестигранной пластине катушки.

Болты и гайки — все идентичны, что упрощает сборку.

Рекомендуемые материалы

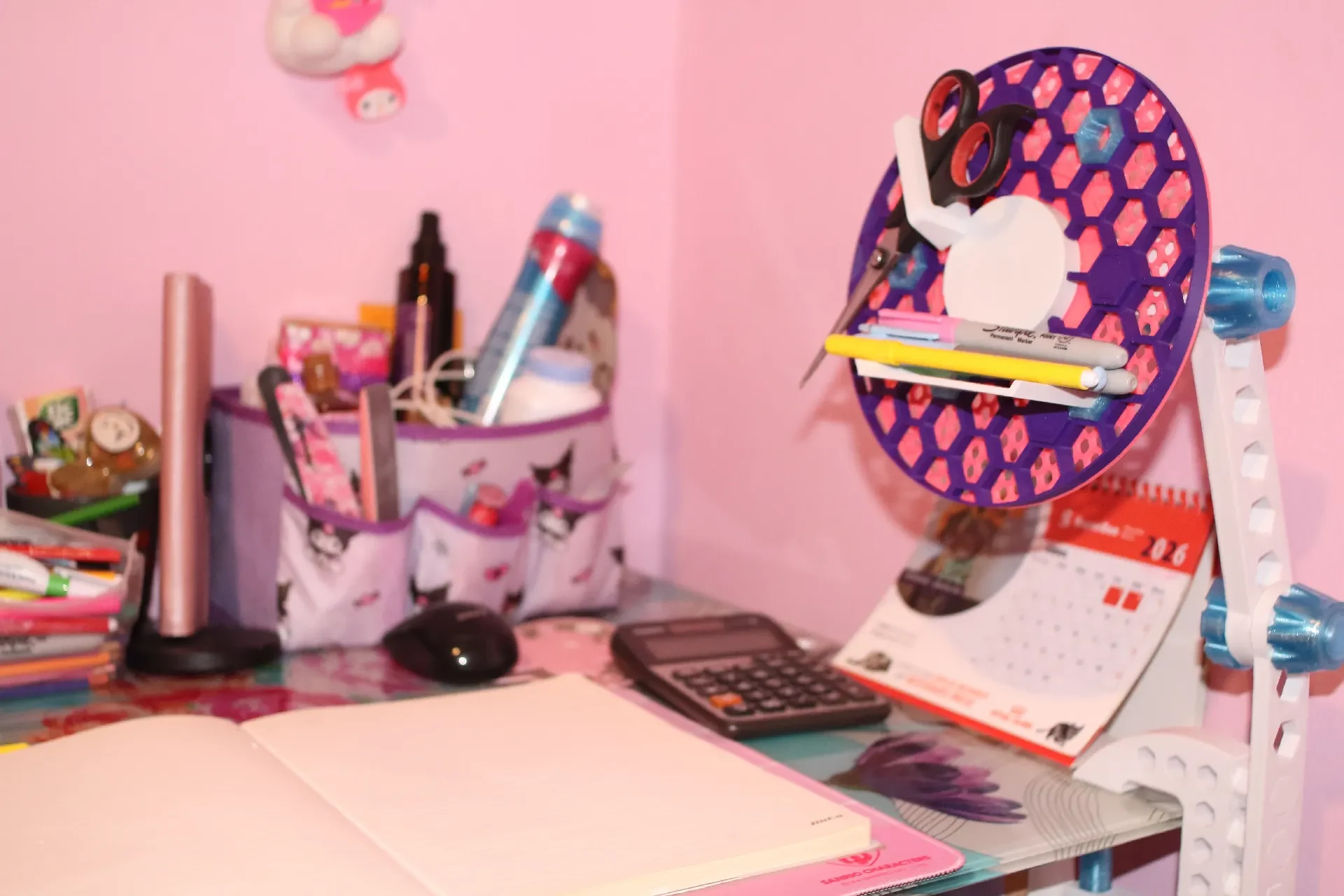

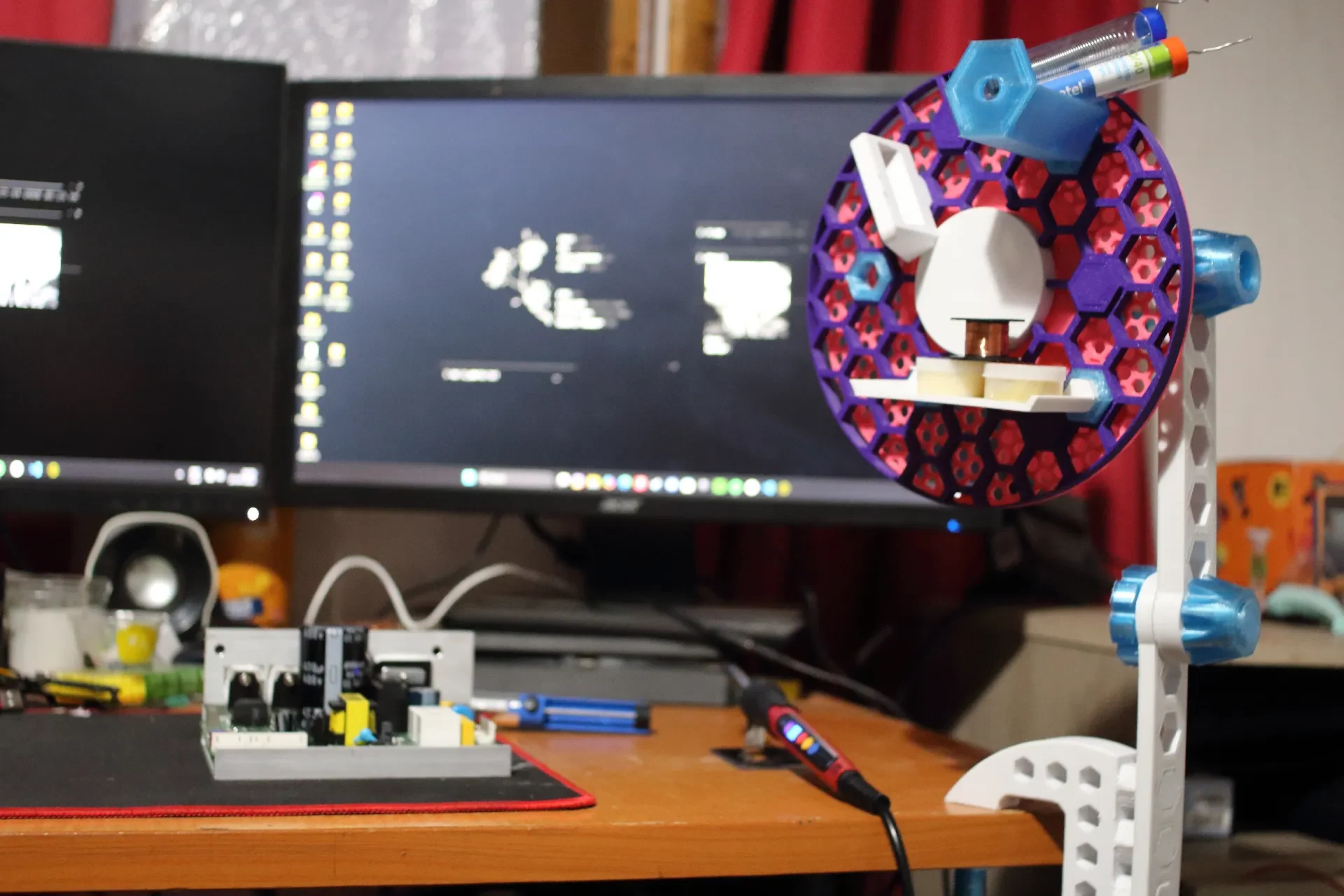

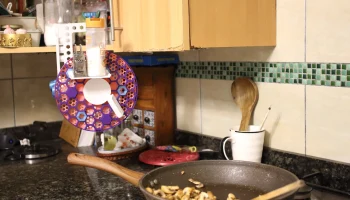

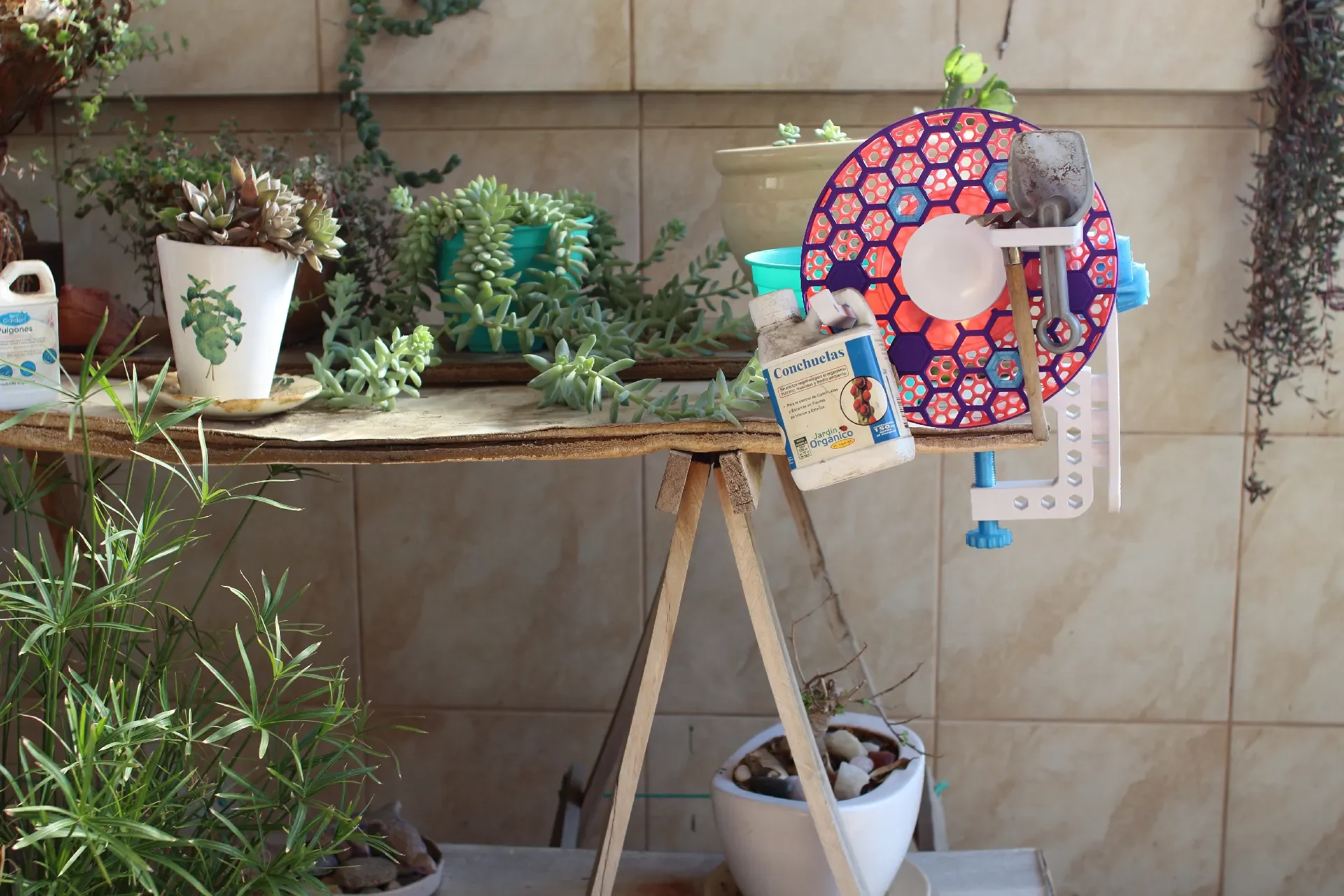

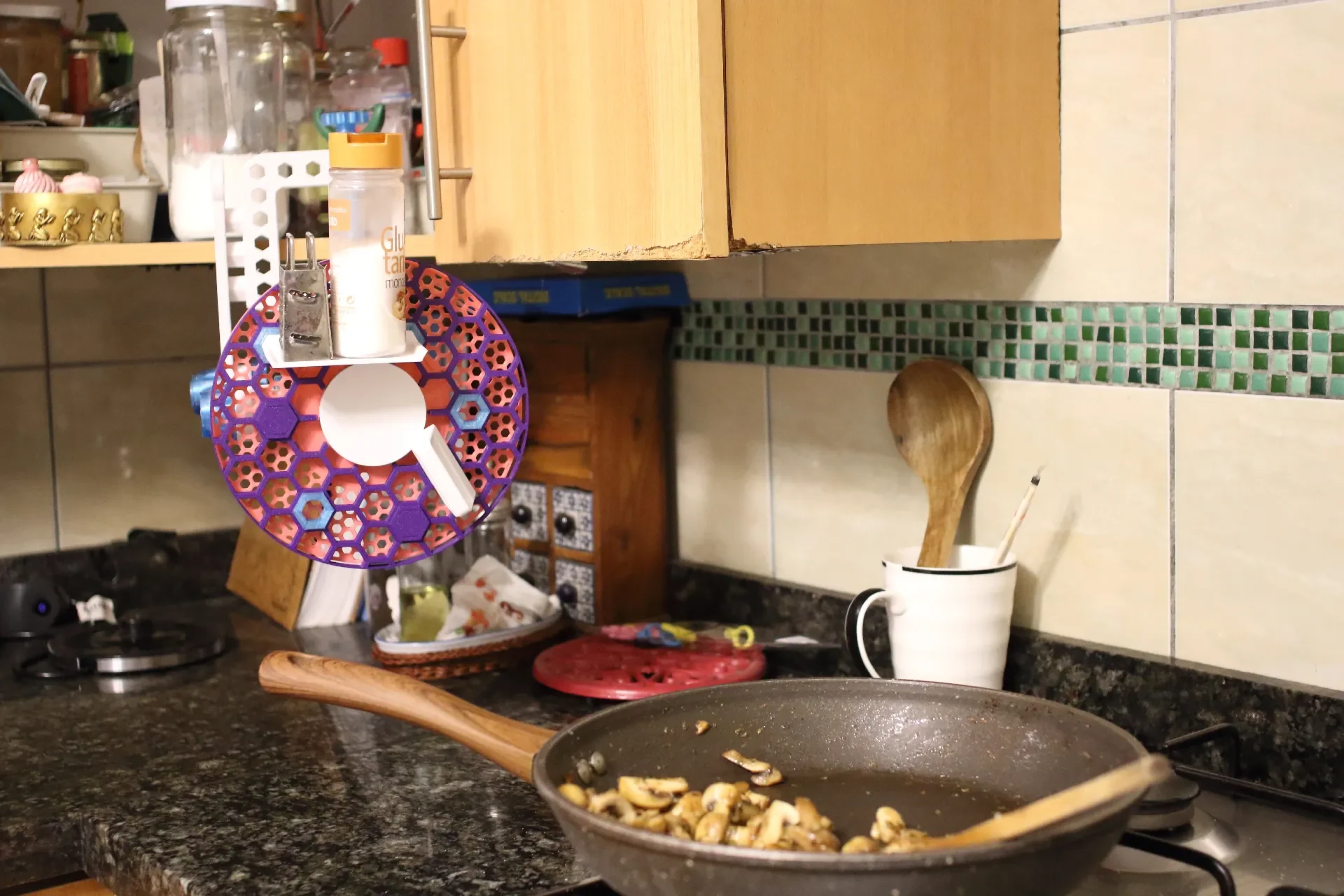

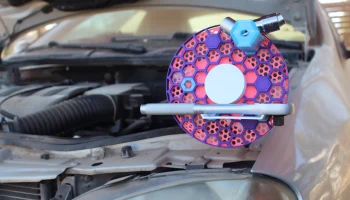

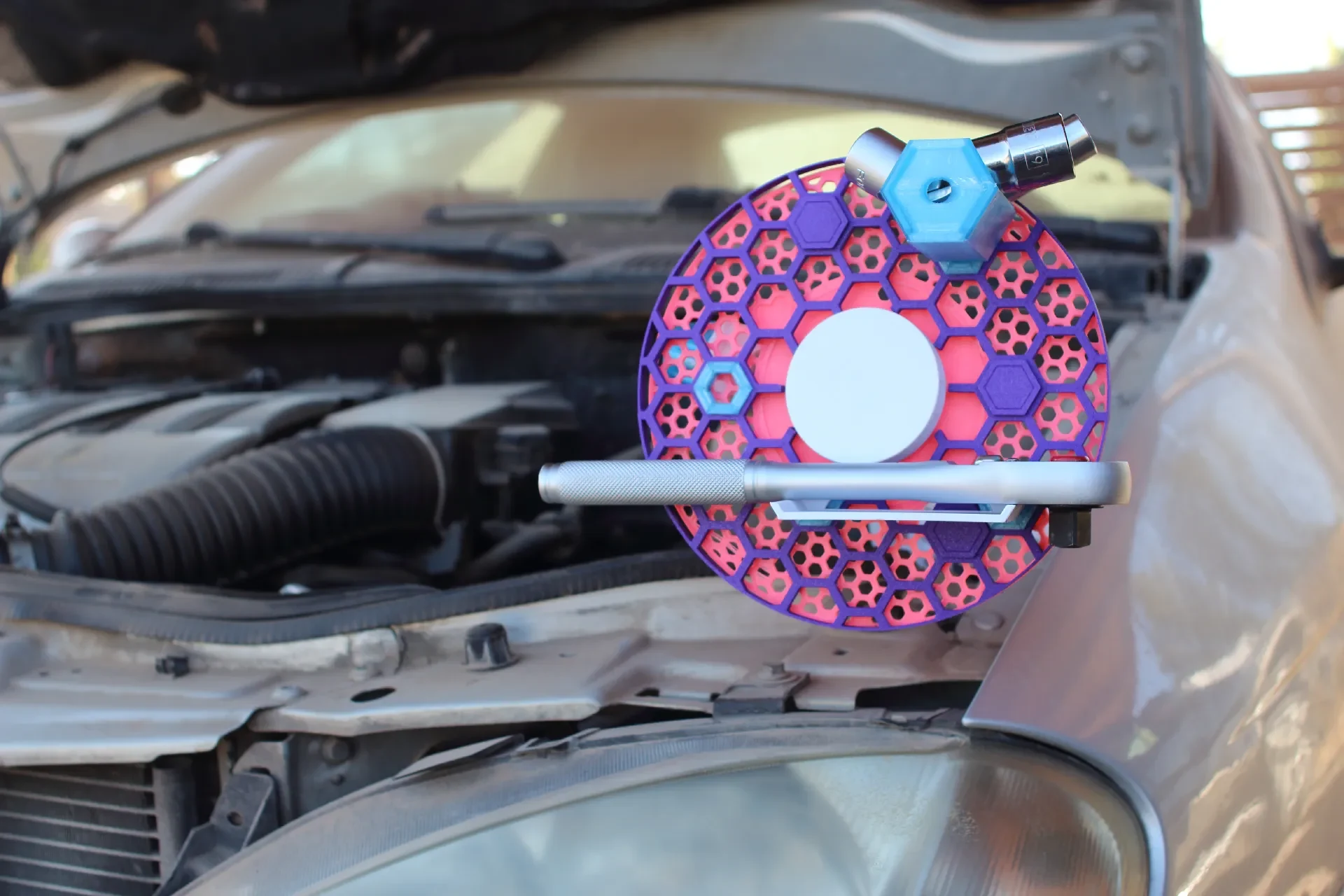

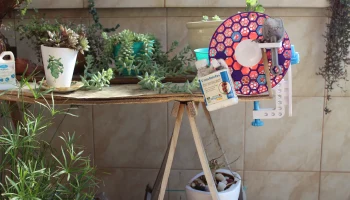

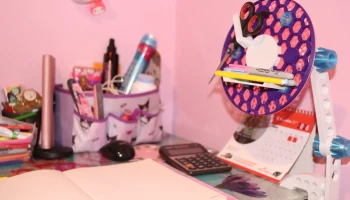

Эта система была разработана для работы в любой среде и для любых целей — на кухне, в мастерской, в офисе, на открытом воздухе, на станции 3D-печати и т. д. Не стесняйтесь использовать любой материал, который подходит для вашего случая использования:

PLA — для легкого использования внутри помещений.

PETG — для влажности или более тяжелых грузов.

ABS/ASA — для использования на открытом воздухе или в условиях высоких температур.

Демо-версия, напечатанная белым PLA для сег��ентов рычагов и прозрачным PETG для болтов и гаек.

Рекомендуемые настройки печати

Заполнение: гироид 15-20% для сегментов рук.

Стены: минимум 4 для сегментов рук — они должны выдерживать вес.

Опоры: Минимальные — предназначены для печати с минимальным количеством опор.

Ориентация: сегменты печатного рычага плоские для лучшей адгезии и прочности слоя.

⚖ Грузоподъемность

Протестировано до 1 кг без проблем. При весе 2 кг рука слегка сгибается, но держится. Максимальная рекомендуемая нагрузка: 1 кг для ежедневного использования.

Инструкция по сборке

Шаг 1. Установите основание. Выберите вариант крепления: С-образный зажим защелкивается непосредственно в шестигранном шаблоне кронштейна — инструменты не требуются. Настенный кронштейн крепится к кронштейну с помощью напечатанной системы болтов и гаек и крепится к стене стандартными винтами M4 (отверстия 4,2 мм). Оба варианта включены в файлы.

Шаг 2 — Соедините сегменты рычага: выровняйте два сегмента рычага, всегда сохраняя зубчатую сторону внутрь, к болту. Это обеспечивает чистую печать без подставок, сохраняя при этом надежный захват. Вставьте болт и затяните гайкой. Повторите эти действия для дополнительных сегментов.

Шаг 3 — Прикрепите соединитель пластины катушки: соедините основной рычаг с пластиной катушки с помощью соединителя пластины. В комплект входят две версии — одна для одной пластины и одна для двух пластин. В демоверсии используется версия с одной пластиной. Тот же метод сборки, что и у сегментов рычага: зубцы внутрь, болт и гайка.

Шаг 4. Установите сотовую панель: возьмите сотовую панель с адаптерами и вставьте ее в шестигранную пластину катушки. Если его трудно установить, вставляйте по одному адаптеру и вращайте его внутри круга до щелчка, а затем добавляйте остальные. Используйте минимум 3 хорошо распределенных адаптера для правильной поддержки веса.

Шаг 5 — Установите центральный соединитель: вставьте центральный соединитель в кольца катушечной пластины и расположите болт назад.

Шаг 6 — Окончательная затяжка: затяните гайку на болте через t.
