Prusa CORE One L SKADIS Мод

Аппаратное обеспечение:

4*магнита 6x3 мм

4* Винт M3x12 мм для крепления панели Skadis к печатным деталям

2* M5x15 мм (до M5x20 мм) для деталей шарнира

4* термофиксированные вставки M3xD5xL4 (спецификация ворон)

4* винта с полукруглой головкой M3x8 мм для крепления к CORE One L. УБЕДИТЕСЬ, ЧТО ЭТО ВИНТЫ С ПОКРЫТОЙ ГОЛОВКОЙ, ГОЛОВКА ДОЛЖНА БЫТЬ ДОСТАТОЧНО ТОНКОЙ, ЧТОБЫ ПРОЙДЕТЬ МЕЖДУ КРОВАТЬЮ И БОКОВОЙ ПАНЕЛИ.

Печать и нить:

Все детали кроме панели СКАДИС я распечатал из PETG, панель напечатана из PLA.

Все детали были напечатаны с 30% гироидным заполнением, высотой слоя 0,2 мм, 4 периметрами, с поддержкой.

Я включил файл .3mf со всеми деталями, за исключением панели, на одной пластине, если вам нужны точные настройки и ориентации.

Существует разделенная и полная версия панели SKADIS, как и у Скотта: если у вас есть печатная платформа размером 330x330 или больше, вы можете распечатать всю форму сразу. Разделенную модель можно распечатать и склеить, если распечатать все детали на CORE one L.

Если вы хотите распечатать держатель для трех рабочих пластин, есть папка с альтернативными файлами, до сих пор она меня поддерживала.
Изначально я не включил эти модели, потому что в месте вставки третьей пластины имеется более тонкая с��енка, которая может быть слабой в зависимости от выбора вами нити и настроек печати.
Инструкции по сборке:

По большей части вы будете следовать оригинальным инструкциям Скотта по сборке, которые можно найти здесь.

Изменения в их инструкции заключаются в следующем:

НЕ устанавливайте магниты в детали петель, устанавливайте только магниты 6x3 мм на концы верхних направляющих. (в любом случае нет отверстий для установки других магнитов)

Панель больше не просто помещается в углубление, как указано на последнем этапе Скотта (больше не магнитится).

Новые инструкции:

Добавьте термостойкие вставки к обеим петлям:

Добавьте термофиксирующие вставки к обоим адаптерам верхних направляющих:

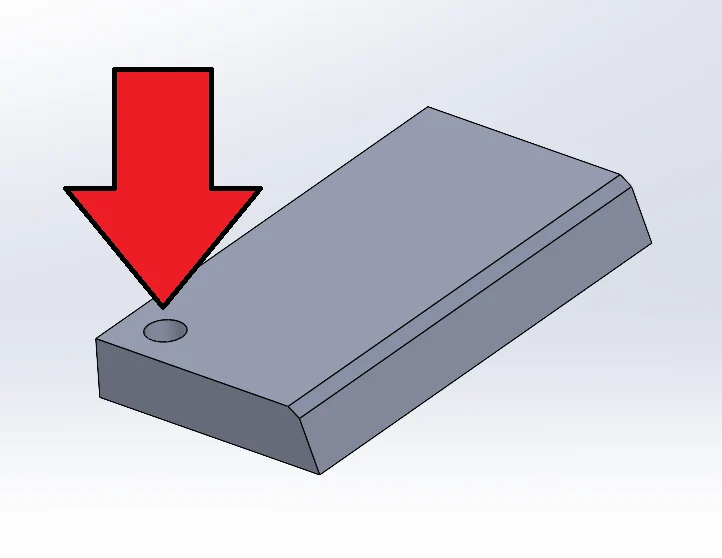

Вставьте по одному магниту 6х3 мм в каждый адаптер:

ВАЖНО: УБЕДИТЕСЬ, ЧТО ПОЛЯРНОСТЬ СООТВЕТСТВУЕТ СООТВЕТСТВУЮЩЕМУ ВЕРХНЕМУ МАГНИТУ НАПРАВЛЯЮЩЕЙ

Установка:

Сначала установите оба адаптера верхних направляющих в соответствующие положения с помощью винтов с полукруглой головкой M3x8 мм.

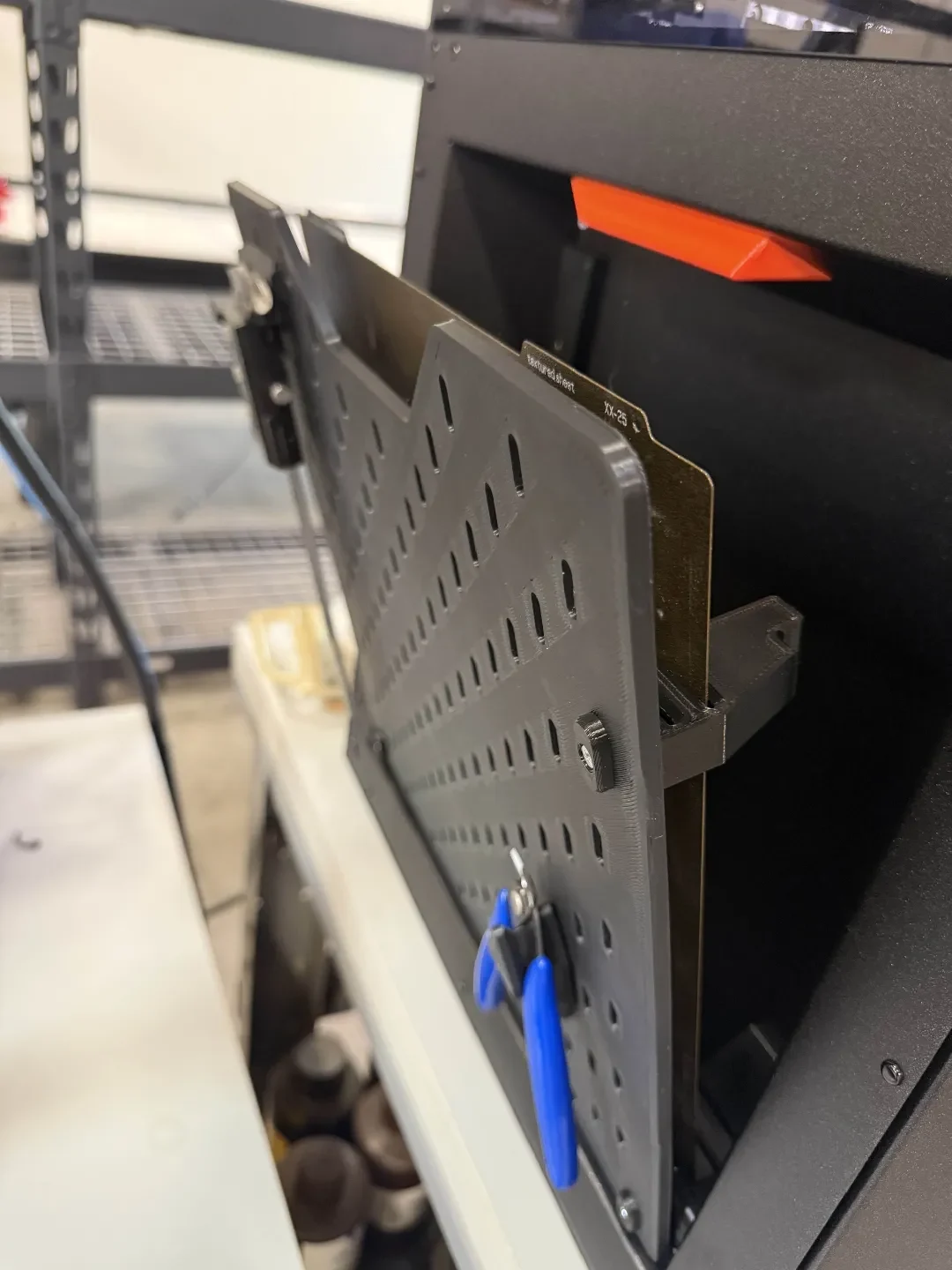

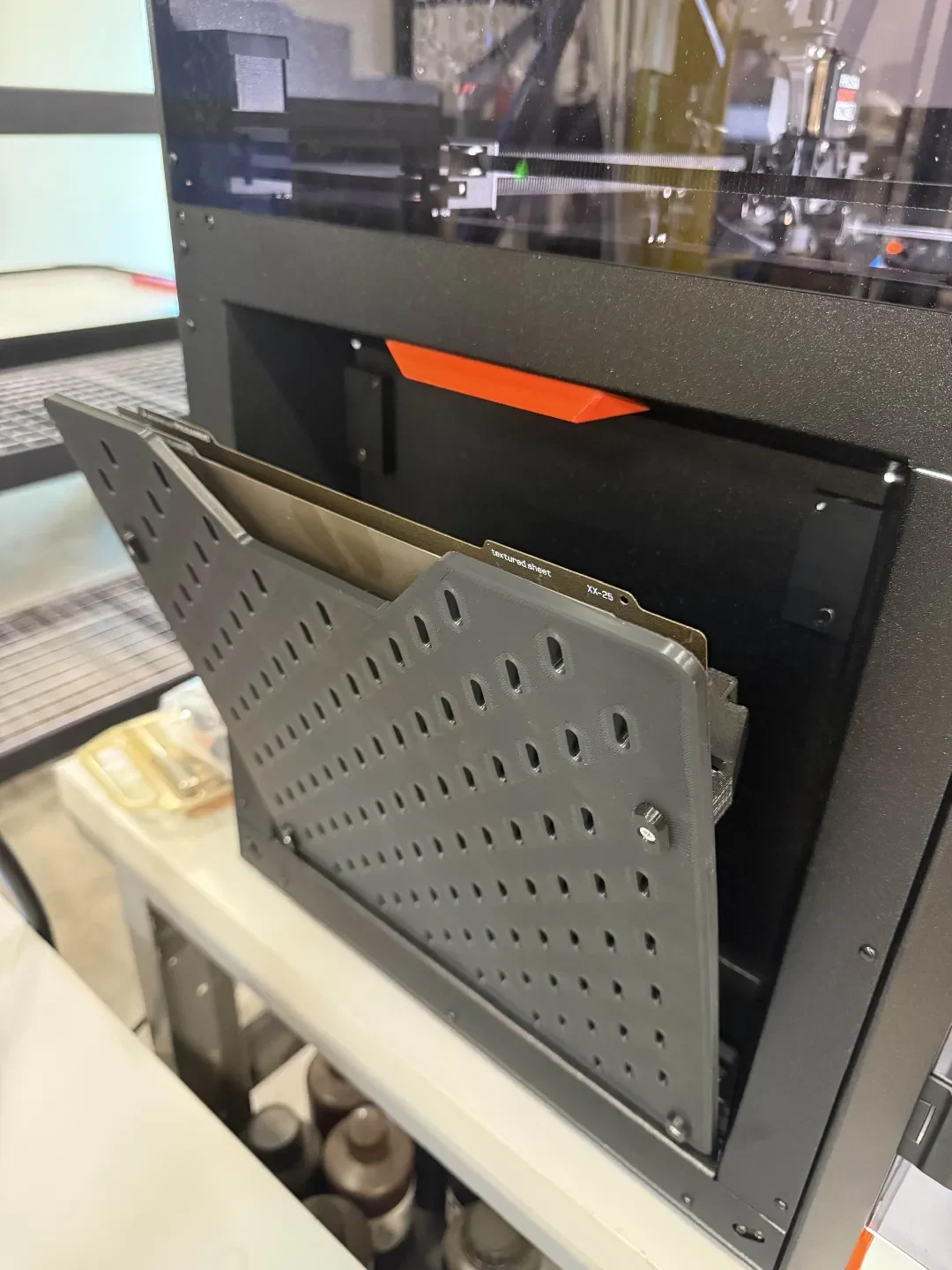

Затем поместите всю сборку, которую вы сделали, следуя инструкциям Скотта, в отверстие.

Магниты на верхних направляющих должны временно удерживать его на месте, но, возможно, вам придется придерживать всю сборку рукой, чтобы поддержать ее.

Закрепите сборку, ввинтив оставшиеся винты M3x8 мм во вставки петель.

ВАЖНАЯ ПРОВЕРКА ПОСЛЕ УСТАНОВКИ
Прежде чем запускать принтер после установки мода, посмотрите сверху вниз, чтобы визуально убедиться, что головки ваших винтов не сталкиваются со станиной!!!

В качестве дополнительной проверки вы можете вручную переместить платформу вверх и вниз, чтобы проверить ее перед началом следующей печати.

Обновления:

30 января 2026 г.:

Добавлен файл DXF, чтобы люди могли резать панель SKADIS лазером.

5 февраля 2026 г.:

Добавлены файлы STL с возможностью использования 3 рабочих пластин.

Изменено описание модели и инструкции, чтобы включить ее в качестве опции.

11 февраля 2026 г.:

Обновлено описание вставки термофиксатора с M3x5x4 на M3xD5xL4 для ясности.

Удалил SolidWorks Pack n Go, так как он был неактуальным, могу выслать обновленный по запросу.
