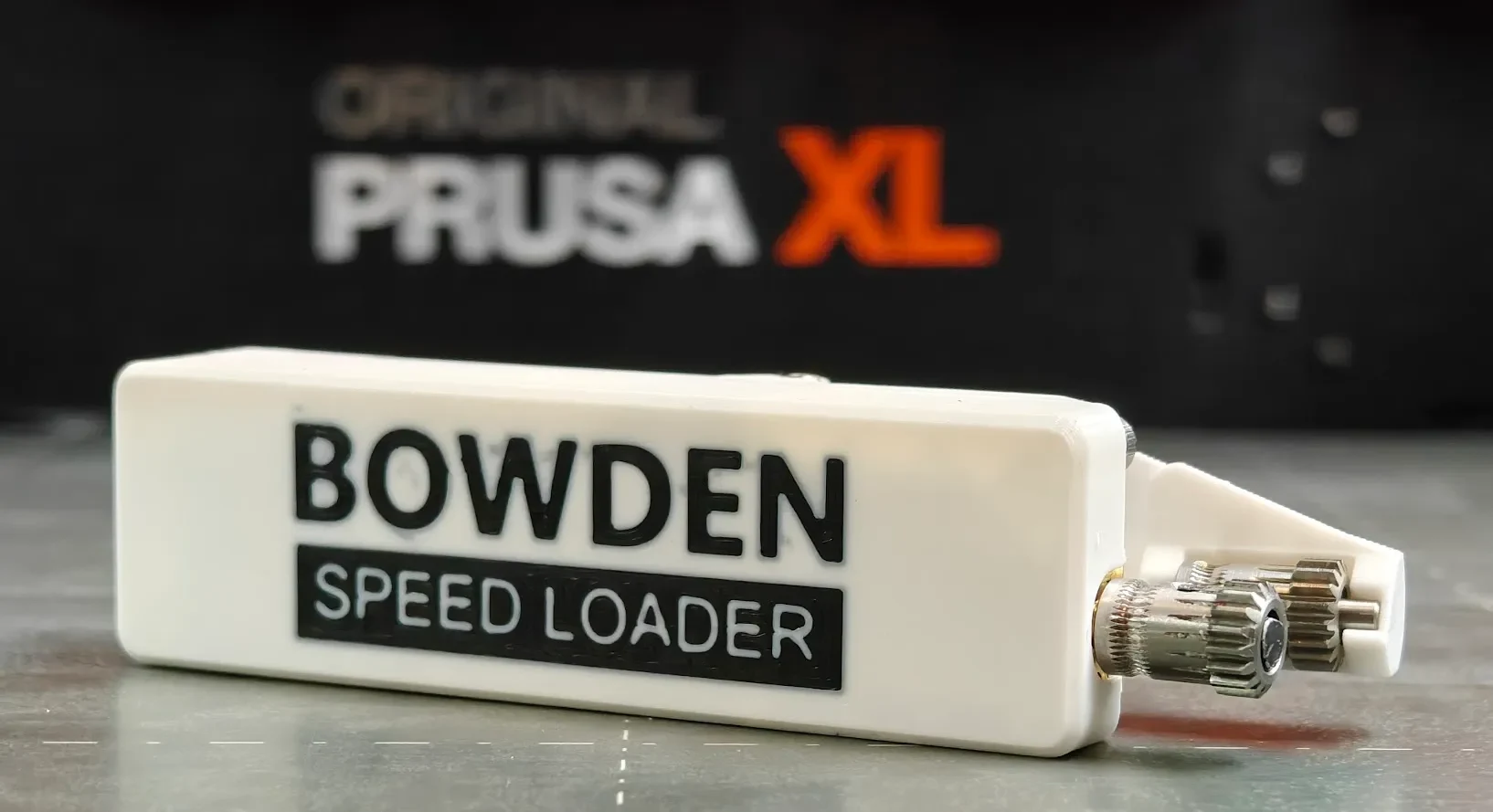

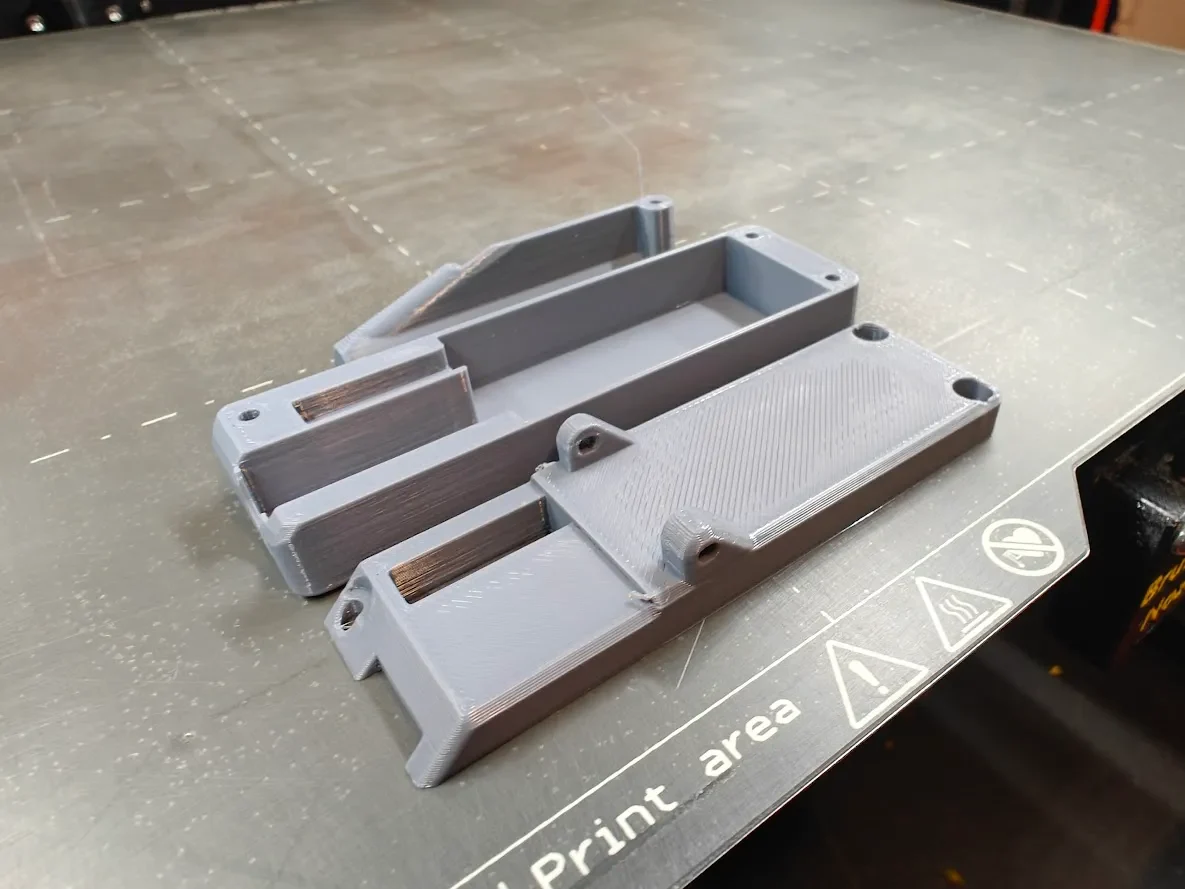

Скоростной погрузчик Bowden для Prusa XL и CORE One и ана...
Внимание!
Если у вас есть Prusa XL, вам стоит оценить мой новый погрузчик, который крепится к раме и всегда наготове:
Кроме того, обязательно ознакомьтесь с ремиксами, в которых есть отличные дополнительные детали!
О
Я уже давно вынашивал эту концепцию, но наконец нашел время поработать над тем, чтобы воплотить ее в жизнь. Для проталкивания нити используется набор шестерен типа Bondtech, аналогичный экструдер�� Prusa Mk2/Mk3. Вместе с аккумулятором, герконом и мотор-редуктором со средними оборотами он может легко и быстро проталкивать или протягивать жесткую нить через трубку Боудена/ПТФЭ. Один пользователь даже успешно протестировал ТПУ!

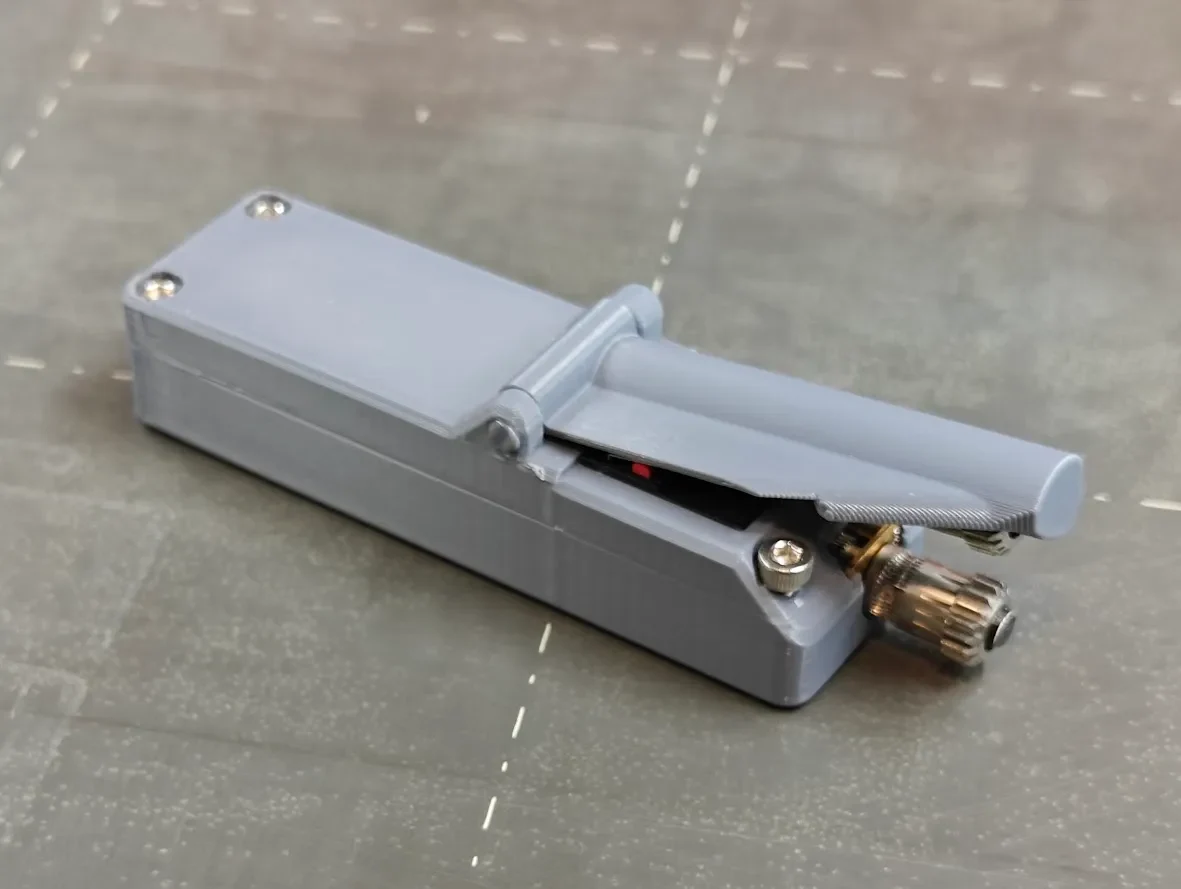

Для использования просто совместите нить с косыми зубцами шестерен и зажмите ее. Не имеет большого значения, как подключен двигатель. Если он тянет, когда вы хотите, чтобы он толкал, просто переверните его (поверните по длинной оси). Возможно, вам придется слегка надавить на плечо рычага во время его использования, чтобы предотвратить соскальзывание нити, особенно по мере ее продвижения по ПТФЭ.
Обратите внимание: если ваша нить имеет несколько перегибов, например, из-за хранения кончика на боковой стороне катушки или неправильной намотки, BSL может оказывать слишком большое сопротивление, чтобы протолкнуть ее до самого инструмента. Чем прямее нить, тем плавнее она будет загружаться, но вы, наверное, уже это знали, а? :) Кроме того, мотор-редуктор со скоростью 500 об/мин (при 12 В) медленнее, но имеет больший крутящий момент для более длинных пробегов и/или изгиба нити.
Спецификация материалов
НЕпартнерские ссылки Amazon: (если ссылки не работают, используйте текст в качестве условия поиска)
Мотор-редуктор GA12-N20, 500 об/мин, 12 В (проверьте скорость и напряжение перед покупкой!)
Двойной привод в стиле MK3s+
Микроконцевой выключатель с мгновенной кнопкой и рычагом шарнира (черная часть 20x10x6,5 мм)
Соединитель зажима батареи 9 В
Дополнительно: аккумуляторная батарея 9 В.
Три винта с головкой под торцевой ключ M3x10 мм.
Ссылки на AliExpress (спасибо, Майкл!) (если ссылки не работают, используйте текст в качестве условия поиска)
Мотор-редуктор GA12-N20, 500 об/мин, 12 В (проверьте скорость и напряжение перед покупкой!)
Двойной привод в стиле MK3s+
Микроконцевой выключатель с мгновенной кнопкой и рычагом шарнира (черная часть 20x10x6,5 мм)
Соединитель зажима батареи 9 В
Дополнительно: аккумуляторная батарея 9 В.
Три винта с головкой под торцевой ключ M3x10 мм.
Вам также понадобится один или два куска проволоки, немного припоя, паяльник и отвертка. ;-)

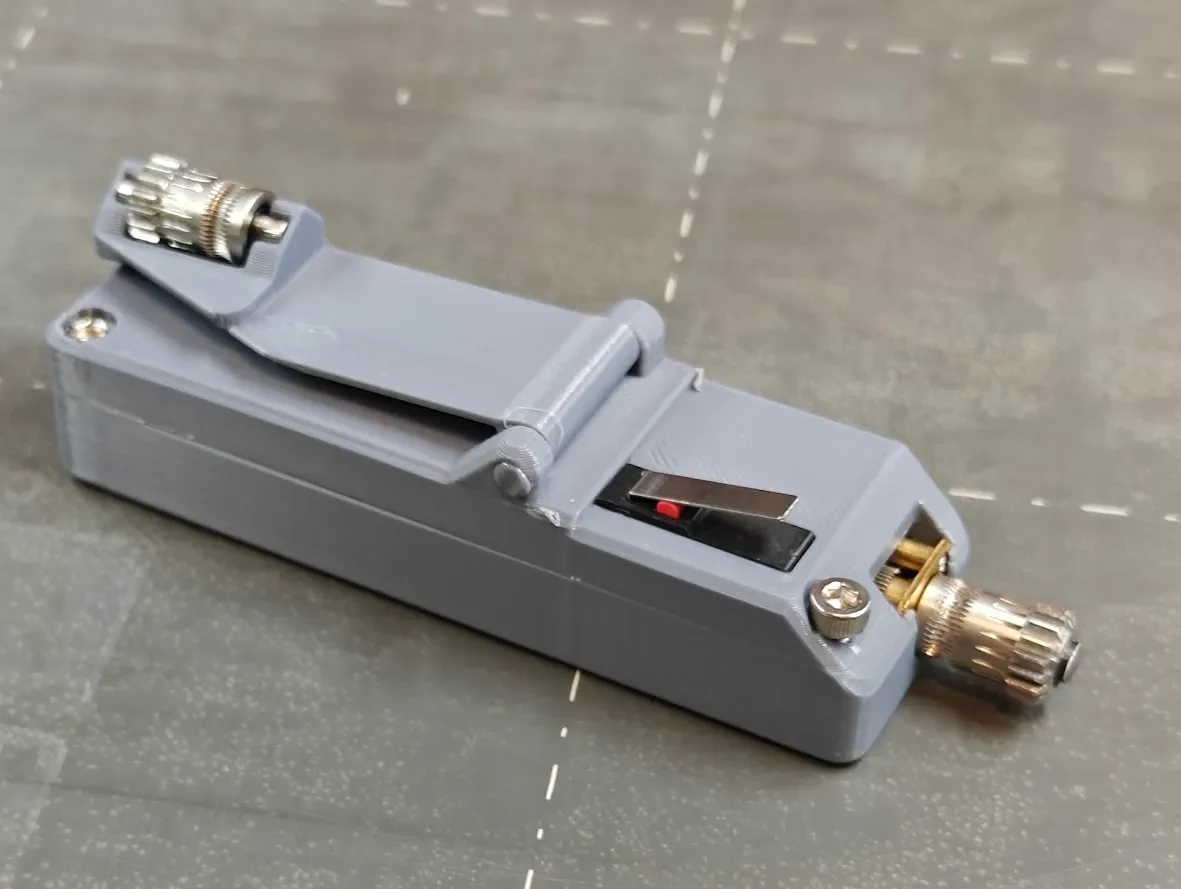

Проверьте свой переключатель, чтобы убедиться, что он такой же, как у меня, но я использовал два контакта, ближайшие к шарниру, для подключения при нажатии рычага. Используйте кусок нити в качестве шарнирного штифта. При необходимости просверлите или рассверлите отверстия, а затем расплавьте концы, чтобы они не развалились сами по себе. Новый вариант винтового шарнира предназначен для винтов с головкой под торцевой ключ M2x8 мм, но что-то близкое по размеру, вероятно, подойдет, если плечо рычага надежно закреплено и легко вращается.
ИЛИ купите полный, предварительно припаянный и готовый к установке комплект оборудования от Blurolls!
НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПЕРЕ��ОДИТЬ НА СТРАНИЦУ BLUROLLS ДЛЯ НАБОРА!
Схема подключения

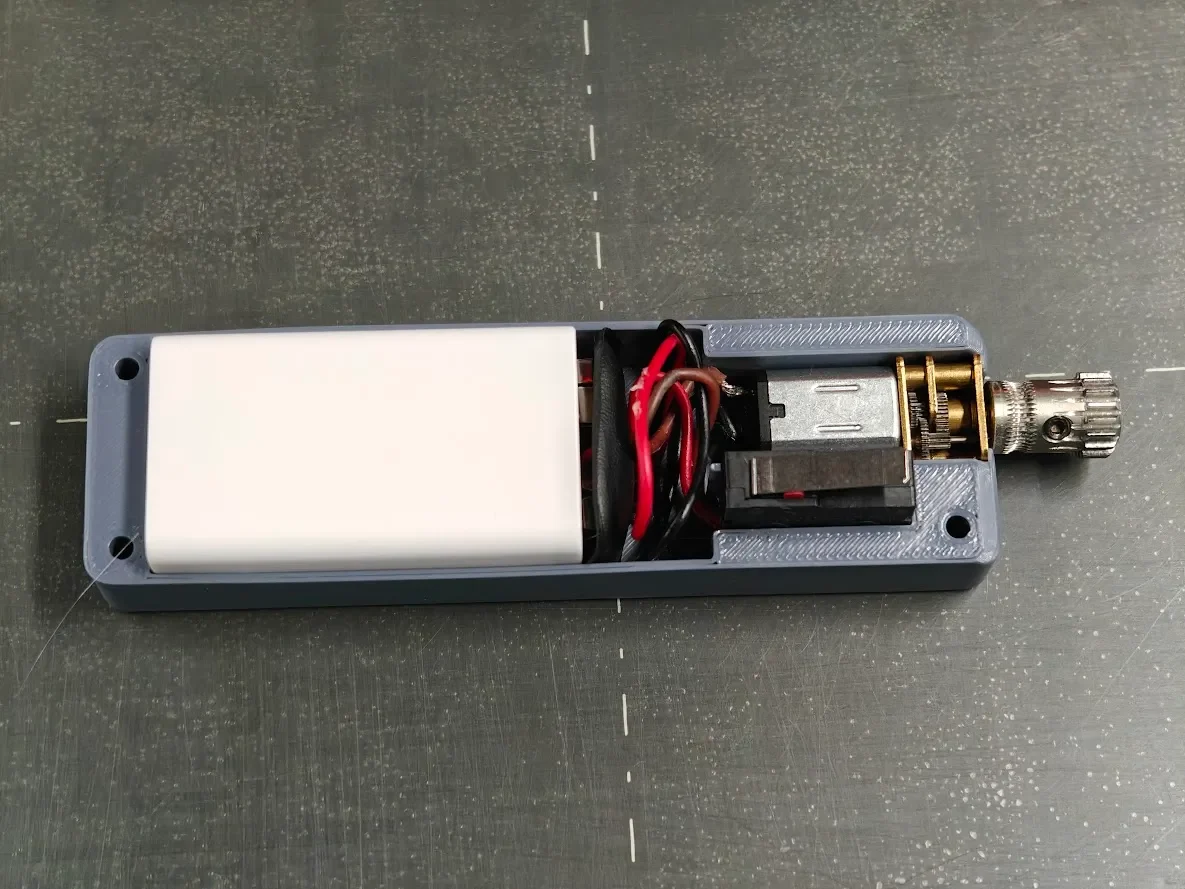

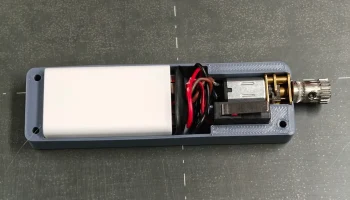

Чтобы разместить туда все провода, может потребоваться некоторое складывание и набивка, как вы можете видеть на моей фотографии. Если сделать их как можно короче, это поможет, но усложнит пайку. Если вы можете надеть крышку и почти завинтить ее, она должна работать нормально. :)
Что касается адаптера приводного вала двигателя, довольно сложно разработать модель, которая будет хорошо подходить как для вала двигателя, так и для шестерни Bondtech на любом 3D-принтере с любым материалом. Если он не идеален, то он будет либо слишком тугим на приводном валу двигателя, либо слишком большим для шестерни Bondtech, либо даже и то, и другое! Если ваш первый отпечаток не соответствует приводному валу двигателя, отрегулируйте масштаб или множитель экструзии так, чтобы он соответствовал приводному валу двигателя. Затем, используя адаптер на двигателе, прокрутите его на наждачной бумаге. Наждачная доска (например, для гвоздей) подойдет для шлифования внешней поверхности до тех пор, пока она не войдет в механизм Bondtech. Спасибо Robertguy09 в комментариях за отличный совет!
Руководство по сборке от Teaching Tech
Компания Teaching Tech сняла отличное видео с подробным описанием всего проекта! Спасибо, Майкл!
Обновления
