Опорный кронштейн для док-станции Prusa XL (мод.)...........

Крепления для док-станции Prusa XL крепятся всего одним винтом диаметром 3 мм. После тысяч циклов стыковки/расстыковки они имеют тенденцию расшатываться, что приводит к сбоям в работе инструмента (что начало происходить и у меня). Этот мод должен решить эту проблему, дополнительно прикрепив каждое док-крепление к сотовой пластине в задней части машины в сочетании с экструзией 2020 или 2040 года. Подробности и порядок сборки ниже.

Ссылки

Поддержка док-станции Prusa XL: https://www.printables.com/model/1153819-prusa-xl-dock-support

Сообщение на форуме (на французском языке): https://forum.prusa3d.com/forum/aide-concernant-le-materiel-le-firmware-ou-un-logiciel-2/prusa-xl-5-tetes-docks-porte-tetes/

Prusa XL «dock-cable-router_R» (STP):

Найдите файлы модели по запросу «док»: https://www.printables.com/model/449554-xl-printable-parts/files.

Распечатки

1X Dock_support_bracket_left.stp

4X doc_support_bracket.stp

4X m5_washer.stp

2X cap_2020.stp или cap_2040.stp

Настройки печати

Профиль PrusaSlicer «Качество» с высотой слоя 0,2 мм и тремя стенками по периметру из PETG отлично работал на MK3.

Аппаратное обеспечение

10X M4 2020 Т-образная гайка

Винт 10X M4x12 мм (кнопка или колпачок)

4 Т-образных гайки M5 2020

4 винта с полукруглой головкой M5x8

5 стяжек-молний весом 15 фунтов (ширина головки 1/4 дюйма, ширина ремня 0,14 дюйма)

Экструзия 2020 или 2040 года, обрезанная до 16,25 дюйма.

Сборка

Снимите заднюю сотовую панель (6 винтов T10).

Прикрепите 1 левый и 4 оставшихся кронштейна поддержки док-станции (должны «встать» на место над существующей головкой стяжки)

Закрепите каждый кронштейн с помощью застежки-молнии. Пропустите застежку-молнию под трубку с нитью и жгутом проводов, а также через черный пластиковый гибкий ремень.

Установите cap_2020 или cap_2040 на один конец выступа.

Вставьте 10 Т-образных гаек M4 в канал вдоль монтажного края профиля.

Вставьте 4 Т-образных гайки M5 в соседний край выступа.

Установите второй колпачок_2020 или колпачок_2040 на другой конец выступа.

Прикрепите профиль 2020 или 2040 к внешней стороне сотовой панели с помощью 4 винтов M5x8 и печатных шайб M5. Один на самом верху и с сотовыми отверстиями на каждом конце, и два, расположенные на равном расстоянии друг от друга в центре. Верхняя часть выступа должна возвышаться над фланцем панели (см. изображение).

Совместите каждую Т-образную гайку M4 примерно с каждым отверстием кронштейна.

Прикрепите сотовую панель к принтеру с помощью шести винтов T10.

Закрепите каждый кронштейн двумя винтами M4x12 (всего 10).

Повторно откалибруйте экструдеры.

Примечания

Предназначен для XL с 5 головками. Отрегулируйте количество в соответствии с вашим вариантом.

У меня уже был экструзион 2040 года, но я уверен, что экструзия 2020 года достаточна (возможно, лучше и компактнее).

Толщина фланца кронштейна соответствует винту M4x12 мм. Вероятно, можно сделать фланец кронштейна на 2 мм тоньше для M4x10 мм, но у меня под рукой было всего 12 мм.

Файлы STP берутся непосредственно из САПР. Файлы STL экспортируются из PrusaSlicer и загружаются сюда для просмотра в 3D.

Дизайн

Подробный макет геометрии задней панели создается в САПР со ссылкой на 3D-модель детали «док-кабель-маршрутизатор R (STP)» (ссылка выше):

«Левая» версия необходима для размещения сотовой панели на левом верхнем конце фланца (здесь показан подрез 45 градусов):

Оригинальная модель док-кабеля-маршрутизатора используется для «вырезания» кронштейна для точной подгонки:

Было сделано несколько тестовых итераций для обеспечения точных размеров и соответствия.

Фотографии

Без дополнительной поддержки ремни со временем могут также тереться о заднюю часть док-станции:

Наденьте застежку-молнию на черный пластиковый ремень и крепление для док-станции, но не на жгут проводов и трубку с нитью:

Закрепите застежку-молнию: (изображение предыдущей версии без выемки)

«Левая» версия имеет подрез для размещения фланца сотовой панели:

Прикрепите профиль 2020 или 2040 к сотовой панели, расположив винт по центру отверстия. Выступ должен выступать за фланец. Вам также понадобится шайба, иначе 8-миллиметровый винт выйдет из экструзии:

Кронштейны для выдавливания 1-4 имеют насечки для обеспечения зазора с соседней головкой при стыковке/расстыковке:

Выравнивание Т-образных гаек:

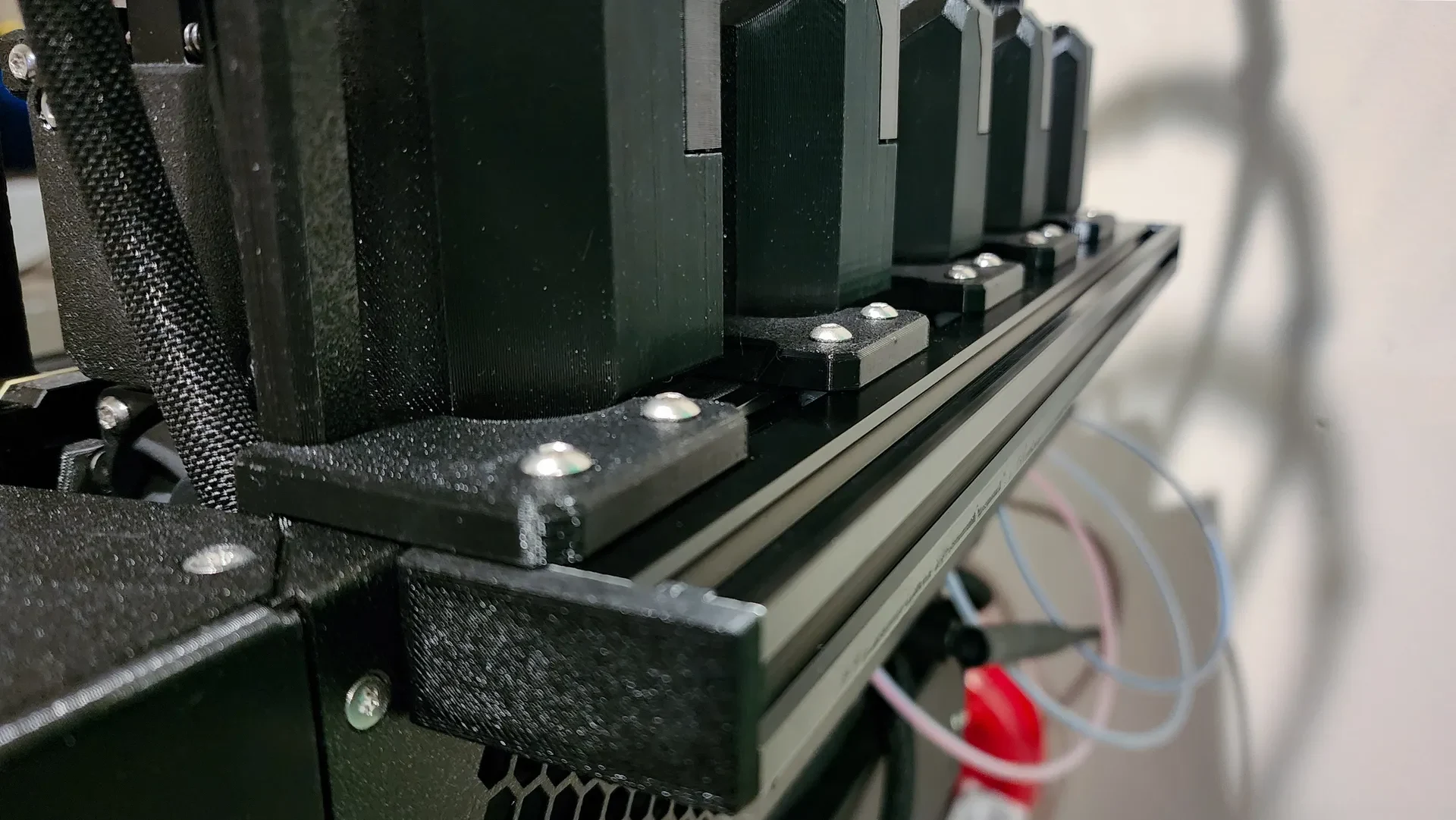

Док-крепления и экструдеры теперь расположены гораздо более вертикально:

Напечатано на надежной печатной машине Prusa MK3.
