Описание

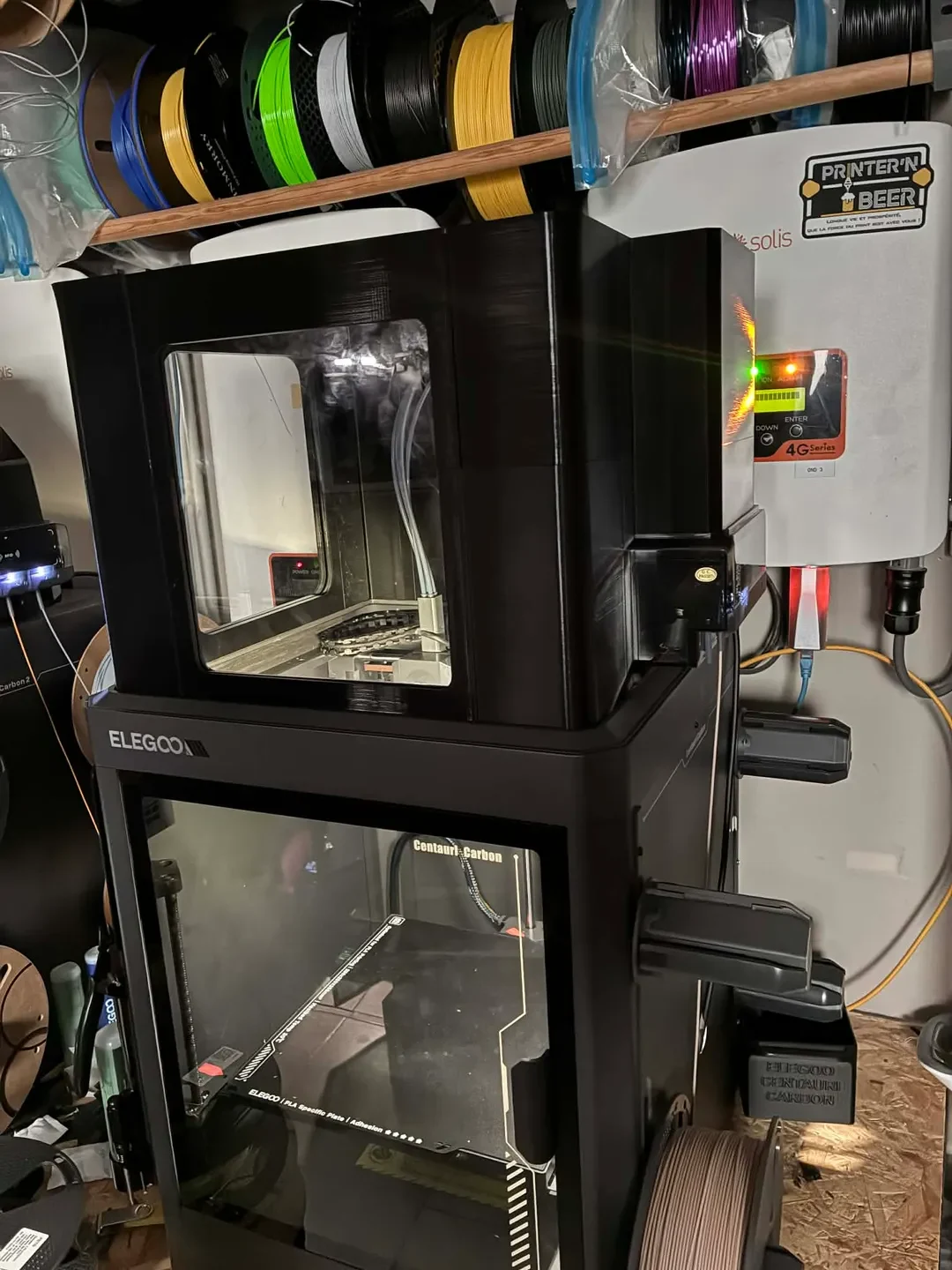

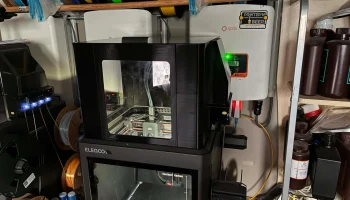

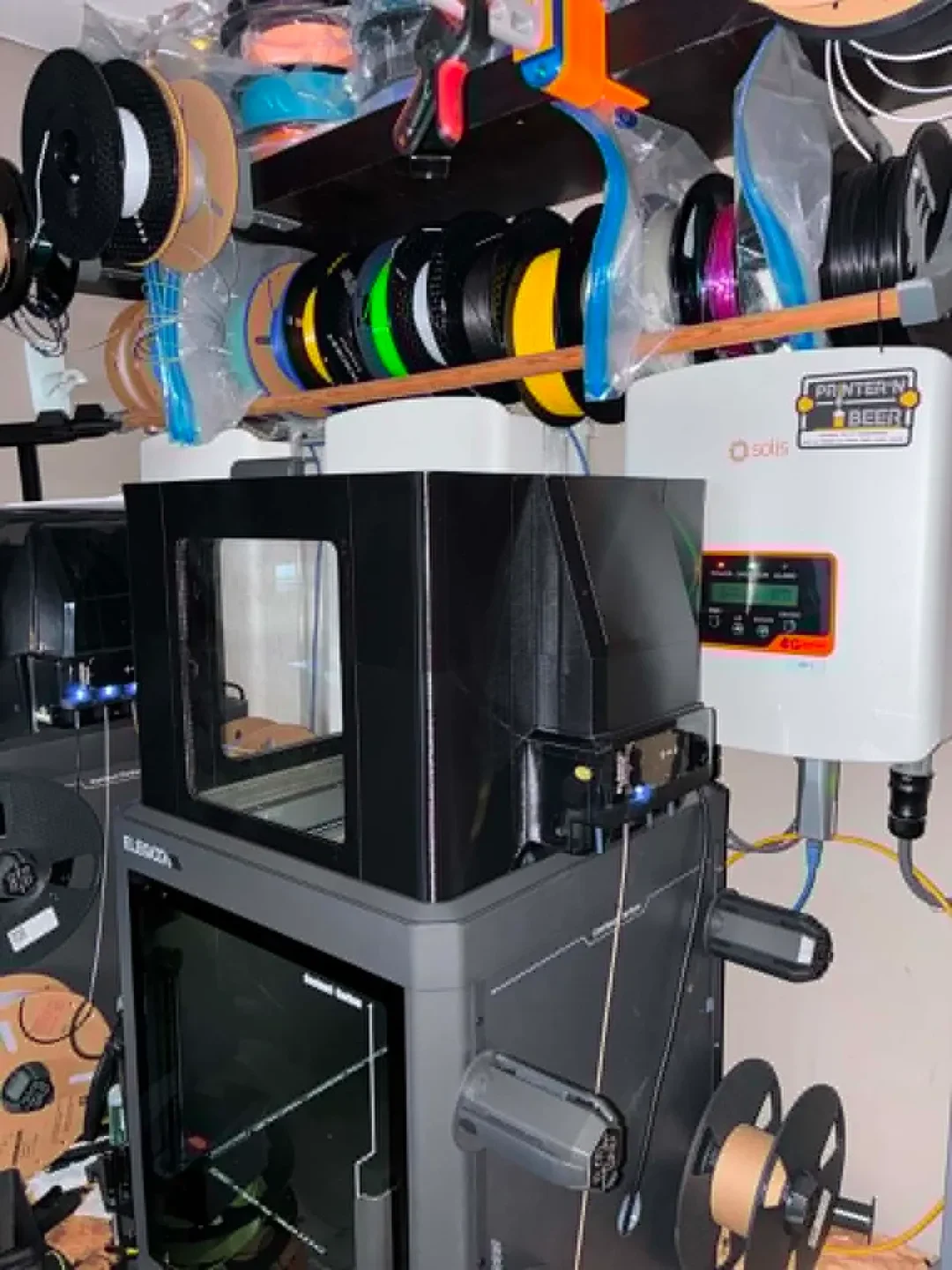

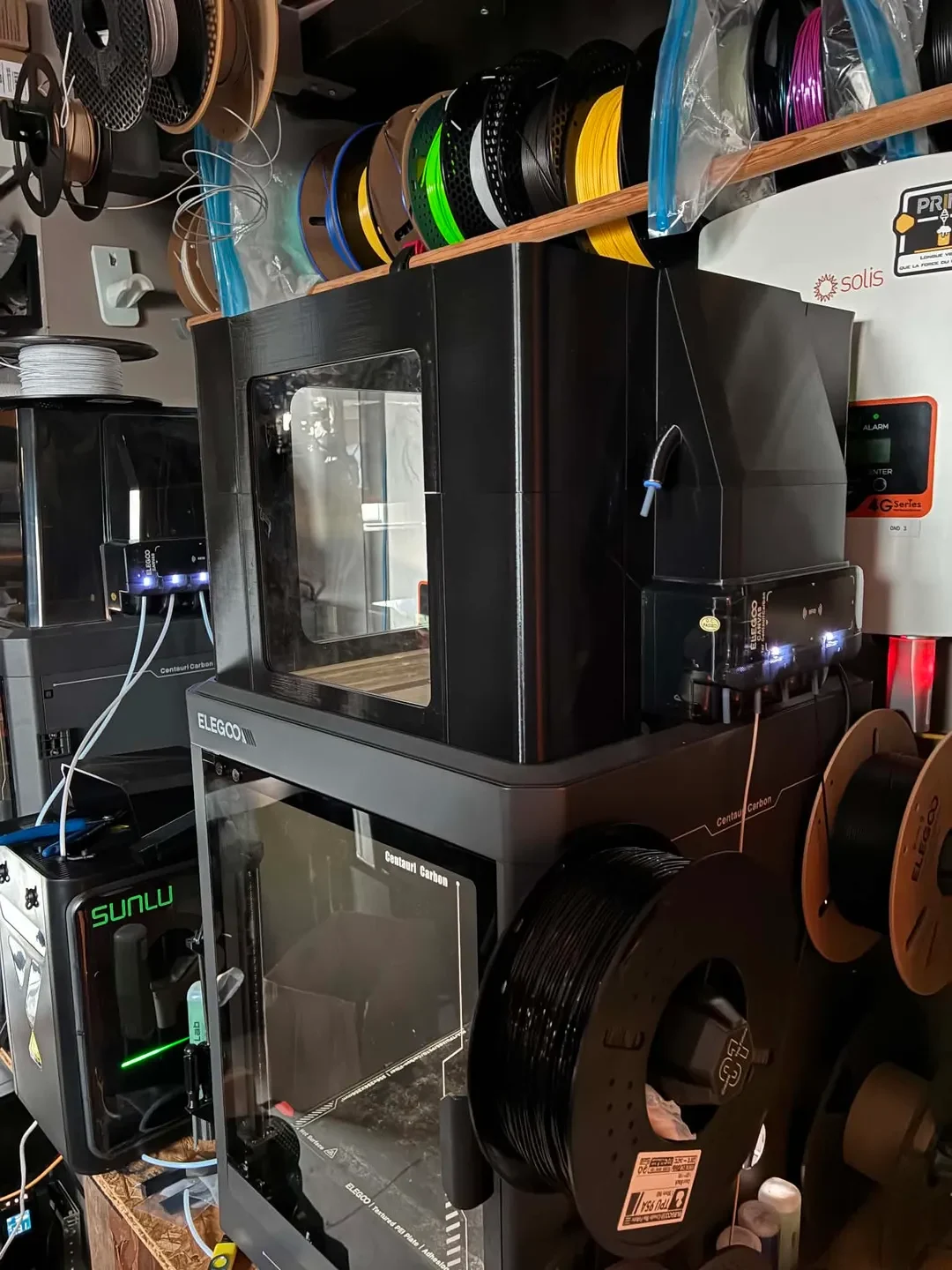

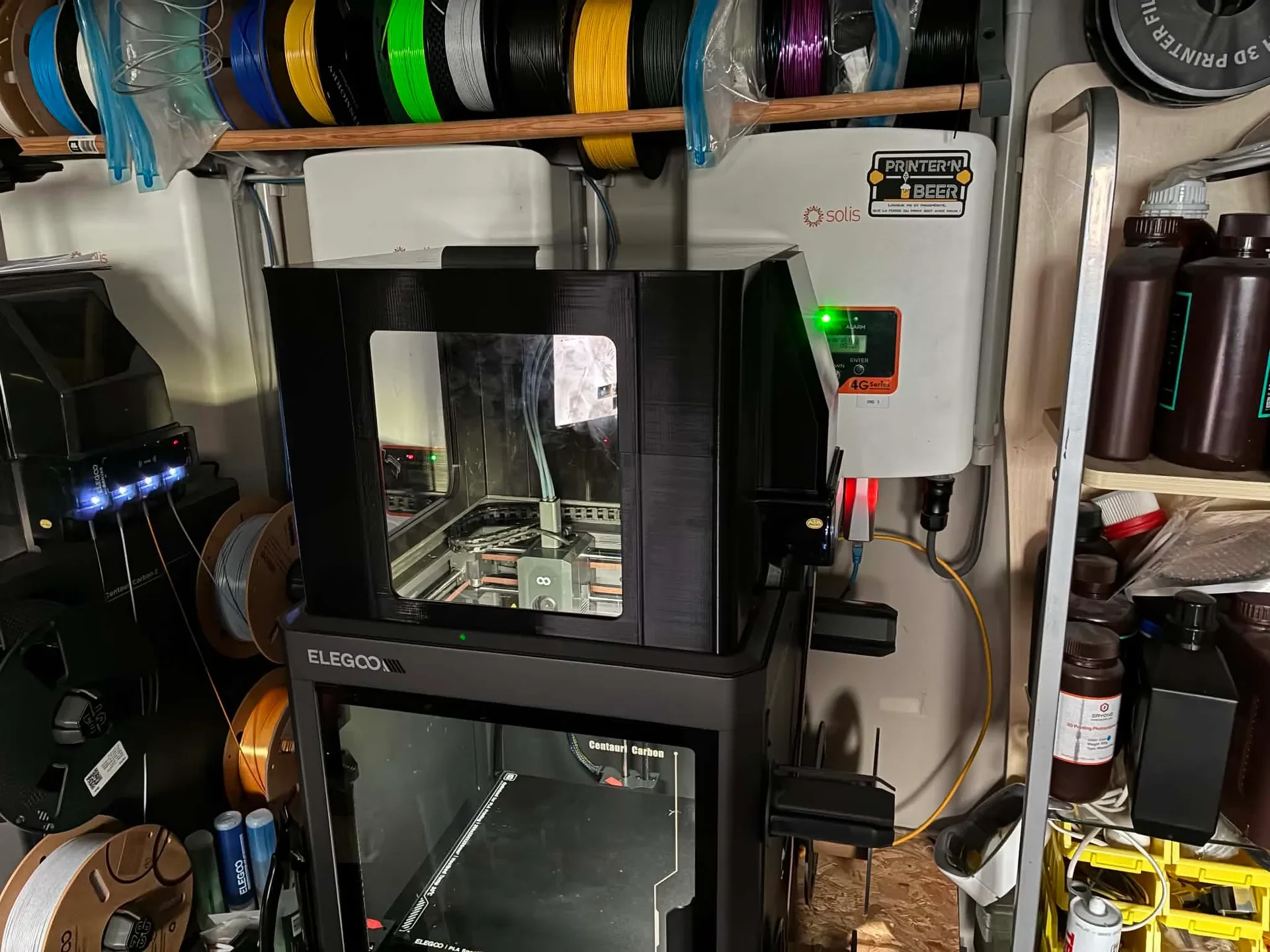

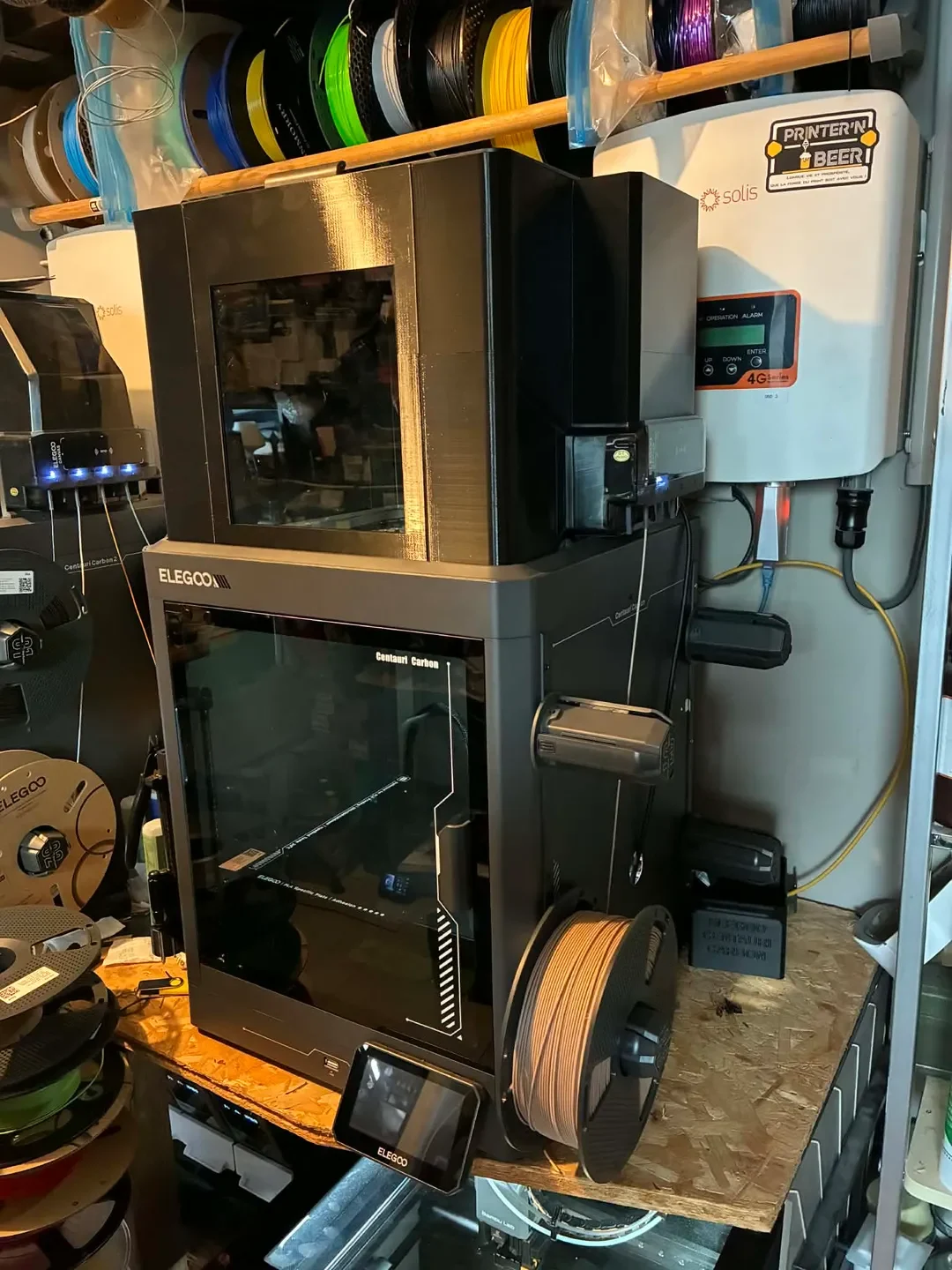

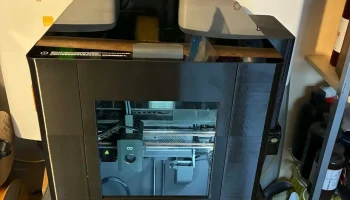

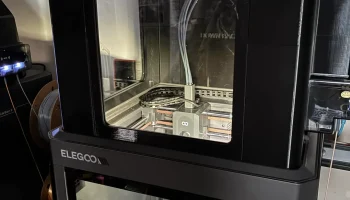

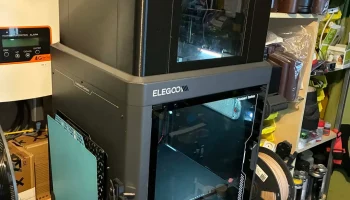

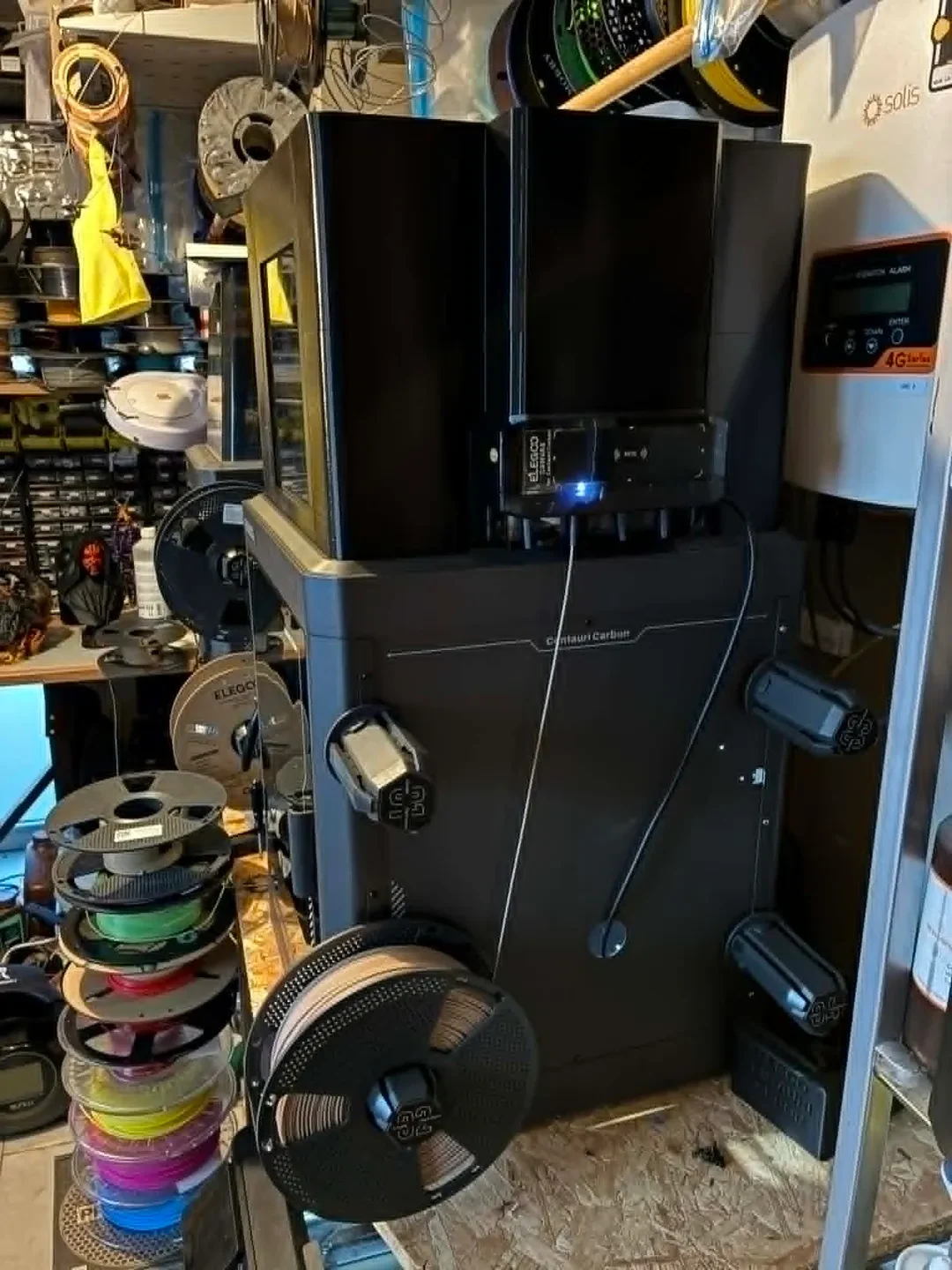

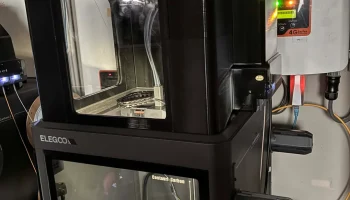

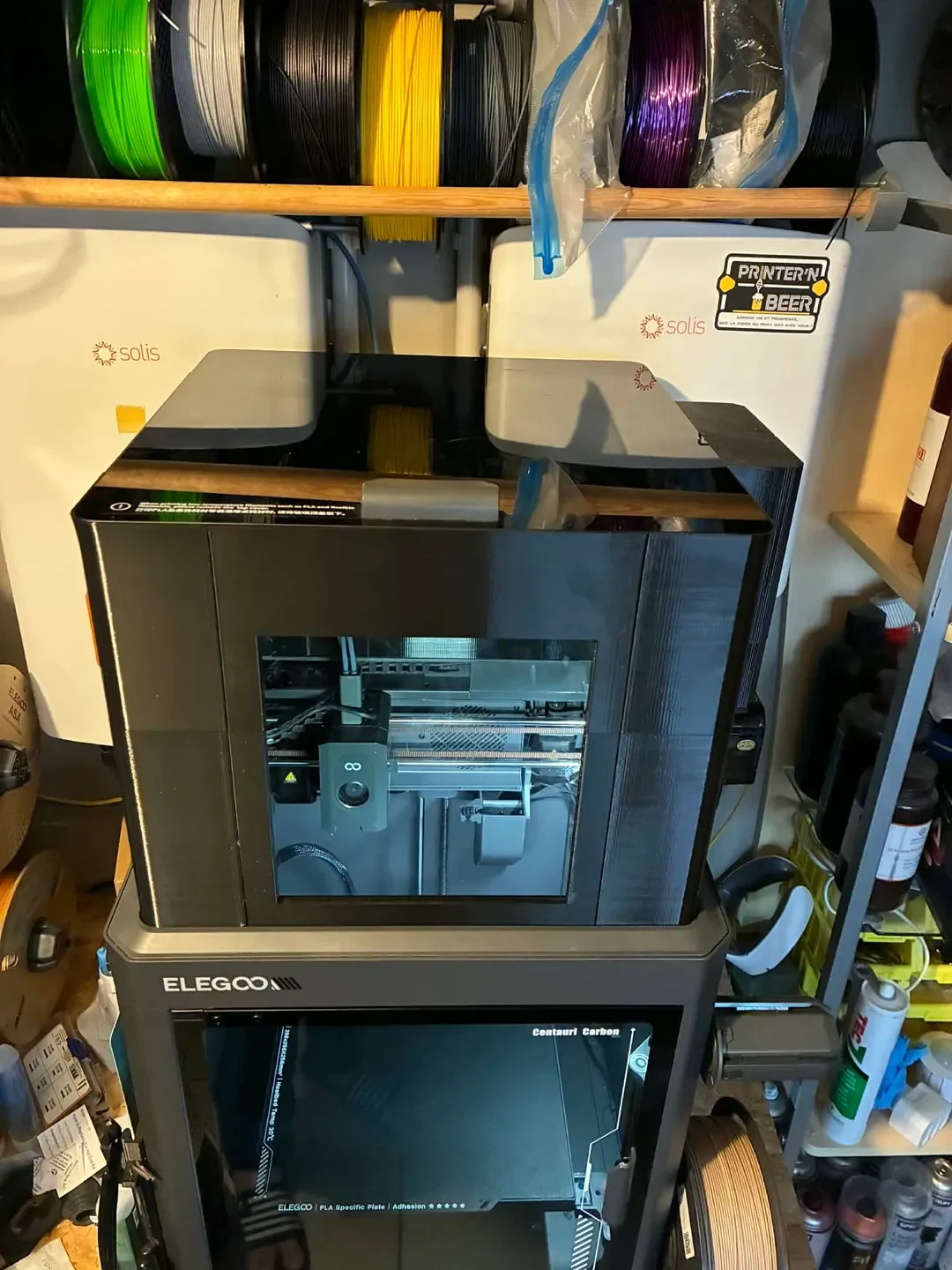

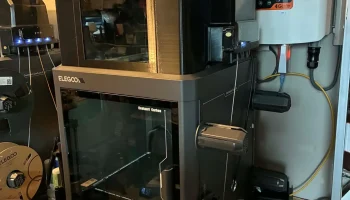

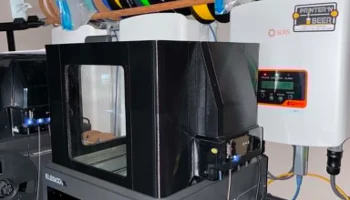

Эта модель была разработана для использования системы CANVAS на Centauri Carbon 1, сохраняя при этом принтер полностью закрытым с помощью оригинального верхнего стекла.

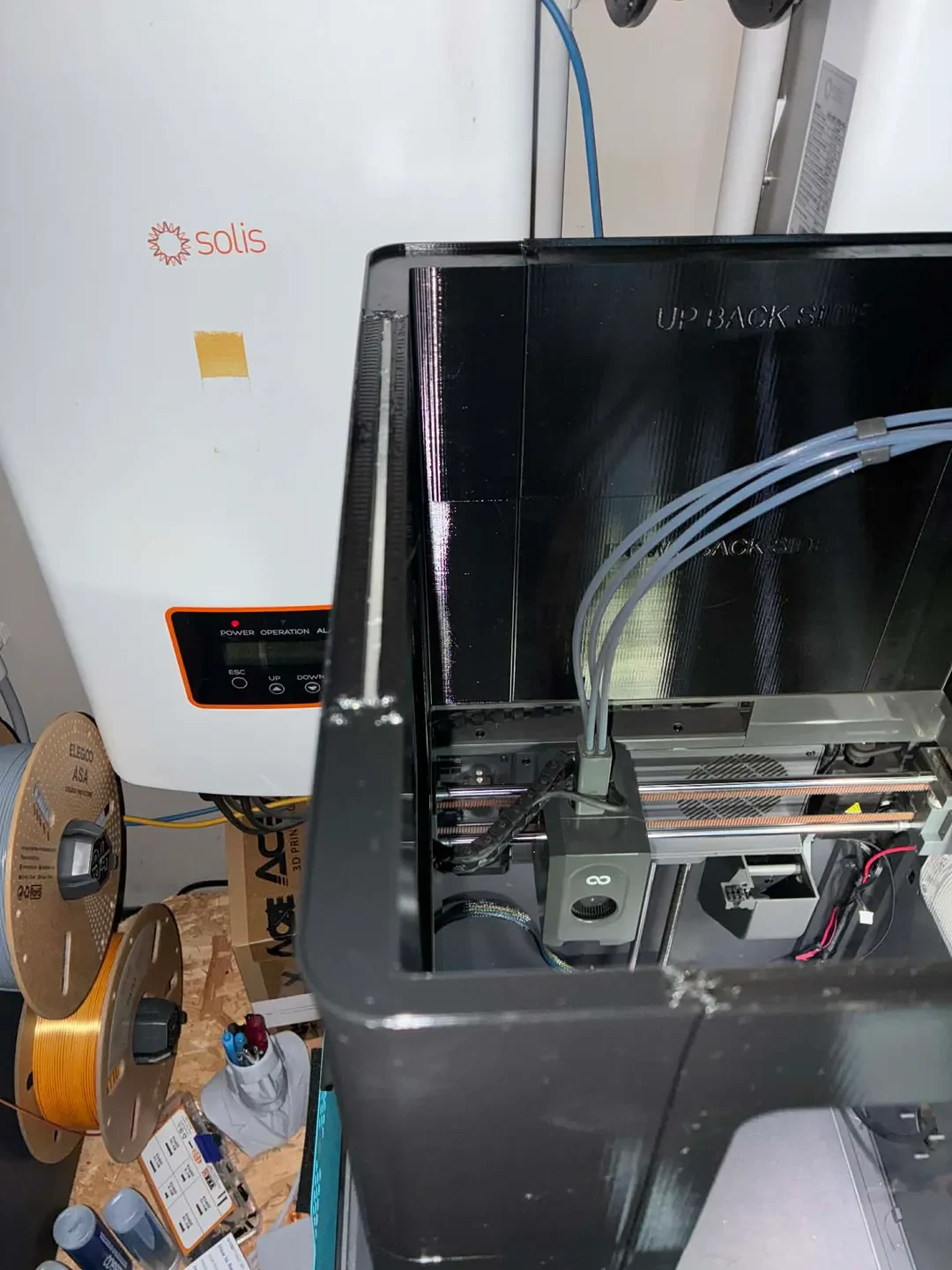

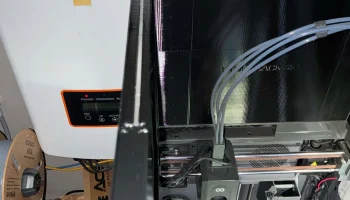

Стояк поднимает крышку, обеспечивая беспрепятственный зазор для трубок из ПТФЭ, сохраняя при этом чистую и функциональную интеграцию с принтером.

Для сборки не требуется никакого дополнительного оборудования.

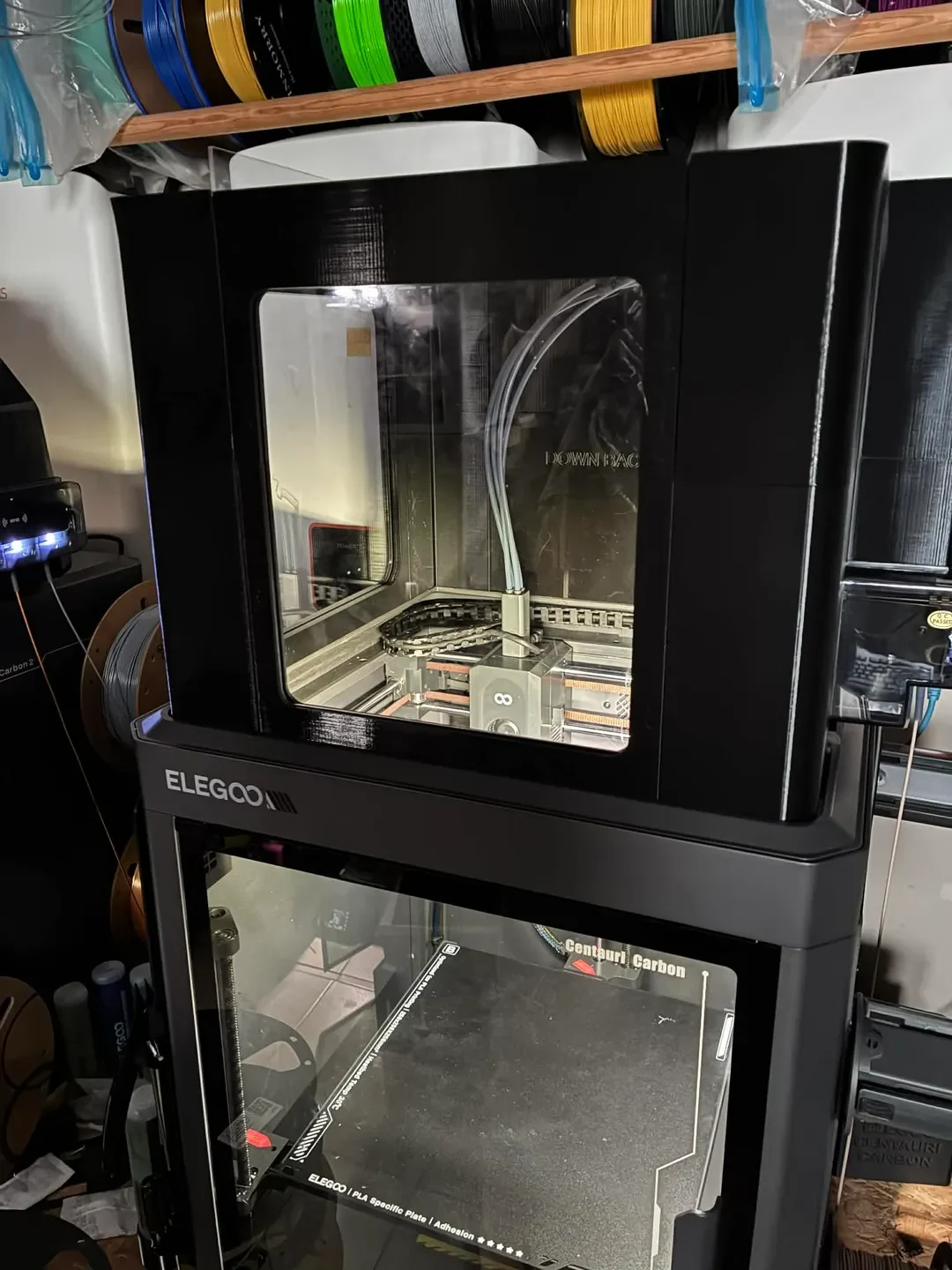

Конструкция теперь позволяет установить от 1 до 3 панелей из оргстекла (спереди, слева и сзади), в зависимости от ваших потребностей.
Если вы предпочитаете не использовать оргстекло, вместо него можно использовать печатные детали.

Обновления V3

В этой версии представлены дополнительные улучшения, направленные на оптимизацию материалов и совместимость ТПУ с системой CANVAS.

Новые функции включают в себя:

Верхняя секция стояка со стороны CANVAS была изменена и теперь имеет наклонный профиль, что позволяет сократить использование нити, сохраняя при этом жесткость и совместимость.

Доступна новая версия адаптера ТПУ, обеспечивающая двойную подачу нити через порт 1, предназначенная для повышения надежности подачи при печати гибких материалов (ТПУ) с помощью системы CANVAS.

Для пользователей, которые уже распечатывали предыдущие версии:
Необходимо перепечатать только верхнюю часть холста, все остальные части остаются совместимыми.

Рекомендуемая длина трубки из ПТФЭ между CANVAS и стояком: 7 см.

Полная обратная совместимость с предыдущими компонентами переходной платы сохраняется.

Эти обновления направлены на то, чтобы сделать систему более легкой, более экономичной в печати и более универсальной для использования нескольких материалов или гибкой нити.

Требуется дополнительное оборудование (версия адаптера ТПУ)

Для версии адаптера ТПУ/двойной подачи нити требуются 3 пневматических фитинга ECAS04.

Рекомендуемые ссылки:

Бельгия https://amzn.to/4fGJh26
Франция https://amzn.to/4dGQZGY
Германия https://amzn.to/4nWyBig
Великобритания https://www.amazon.co.uk/dp/B0F1Y5QGVD/
США https://www.amazon.com/Pneumatic-Connector-Components-Replacement-Accessories/dp/B0FR4FX8PB/
AliExpress https://s.click.aliexpress.com/e/_c3W6sDYV

Необходимое количество: 3 фитинга ECAS04.
Используется для системы двойной подачи адаптера ТПУ/порта 1 с настройкой CANVAS.

Это обновление позволяет улучшить обработку гибких нитей, таких как ТПУ, сохраняя при этом чистую ин��еграцию с системой CANVAS + Riser.

Улучшения версии 2

Эта версия включает в себя несколько обновлений:

Возможность установки оргстекла сзади и слева.

Увеличенное переднее отверстие с закругленными углами для более чистого вида

Панели из плексигласа теперь можно вставлять сверху после сборки.

Все слоты для плексигласа имеют длину 215 мм, что делает их совместимыми с листами формата А4.

Все детали полностью совместимы, что позволяет вам комбинировать и создавать свои собственные настройки.

Оргстекло (рекомендуется)

Данная модель рассчитана на использование листов акрила (оргстекла) толщиной 3 мм формата А4.

Требуется всего один разрез:
Высота 215 мм (ширина уже совместима)

Это делает подготовку быстрой и легкой даже с использованием основных инструментов.

Чтобы упростить задачу, вот ссылки на тип используемого листа:

Бельгия https://amzn.to/4vY963k
Франция https://amzn.to/4w2E4Yu
Германия https://amzn.to/3QSd1Pf
США https://www.amazon.com/dp/B0FBW87GB8?ref_=chk_typ_imgToDp&th=1
Великобритания https://www.amazon.co.uk/Pack-Clear-Acrylic-Sheets-Transparent/dp/B0CRPFR462/

Дизайн и полиграфия

Дизайн был оптимизирован для:

Легко распечатать

Прочный и долговечный (важно, учитывая высоту ~27,4 см)

Оптимизирован для необходимости минимальной поддержки.

Ф��йлы также предназначены для:
Легко печатать даже на стандартных машинах.

Эта прочность достигается за счет более высокого расхода материала (более 2 кг нити).

Рекомендуемый материал: PETG.
(лучшая термостойкость, чем у стандартного PLA в закрытом помещении)

Сборка

Модель состоит из:

16 деталей для сборки

+ дополнительные детали в зависимости от вашей конфигурации из плексигласа

Рекомендуемый метод:
Соберите нижние части прямо на принтере.
Затем сверху добавьте верхние части.

Альтернатива:
ты можешь осел
