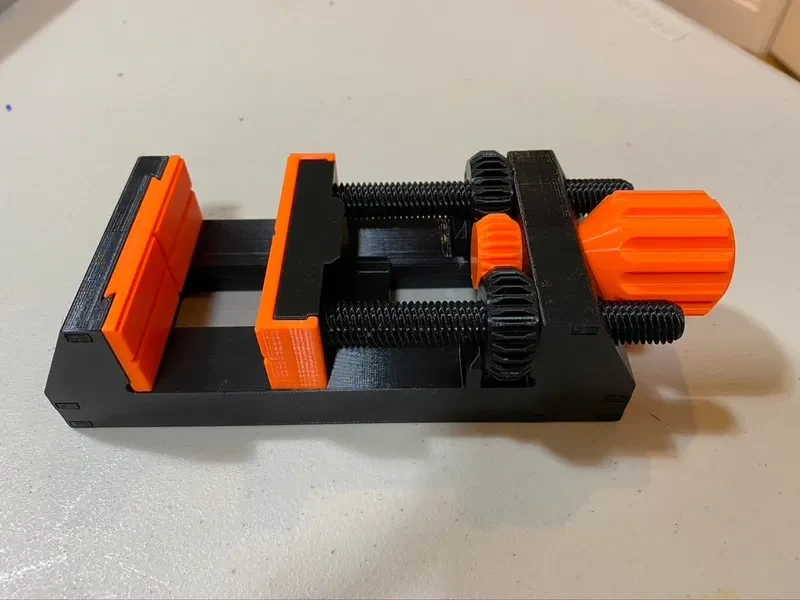

Быстродействующие тиски
ОБНОВЛЕНИЕ 02.11.2022:
Некоторые люди сообщили, что зажимы слишком толстые, чтобы их можно было вставить без приложения большого усилия или шлифовки. Я добавил версию зажима, которая тоньше на 0,6 мм. Он называется ThinnerClip.stl. Вы можете сначала распечатать по одному из каждого варианта, чтобы определить, какой из них лучше всего подходит для вас.
Есть несколько ремиксов с более длинной ручкой. Я создал его и добавил под именем long_vise_handle.stl. Вы можете распечатать как стандартный (vise_handle.stl), так и новый. Вам не нужны оба.
ОБНОВЛЕНИЕ 04.08.2022: Основываясь на отзывах, я повторно загрузил mlt_sliding_jaw.stl, чтобы он по умолчанию загружался в слайсер в правильной ориентации печати. Это точно та же самая часть, только переориентированная.
Мне очень нравятся эти тиски от TheGoofy, и я часто ими пользуюсь. Я бы предпочел, чтобы он открывался/закрывался быстрее, поэтому я разработал этот ремикс. Единственное изменение — многозаходная резьба на штоках и шестернях.
В оригинальной конструкции одно вращение ручки перемещает бранши примерно на 1,3 мм. В новой версии один оборот перемещается примерно на 5,4 мм. Я использовал четырехзаходную резьбу с очень похожим общим шагом, поэтому я стремился к увеличению скорости примерно в 4 раза. Вы можете увидеть это в действии здесь:
За исключением двух обновленных частей, все остальные компоненты не изменились. Я включил все исходные файлы STL, но заменил STL в двух переработанных мной частях. Я также включил файл Fusion 360 с переработанными деталями.
Есть также несколько вариантов, которые вы можете распечатать вместо стандартных деталей:
Существует более длинная версия дескриптора (longer_vise_handle.stl).
Есть более тонкий вариант клипс (ThinnerClip.stl)
Распечатать инструкции
Плоты: Нет
Разрешение: 0,15 мм и 0,2 мм
Нить: Prusament PLA
Пост-печать
Пожалуйста, просмотрите примечания к оригинальному дизайну, чтобы увидеть примечания создателя. Вот ссылка на его великолепное видео о том, как были созданы тиски. Также показано, как его распечатать/собрать, начиная с 6:51.
Посмотреть модель в разобранном виде можно здесь:
