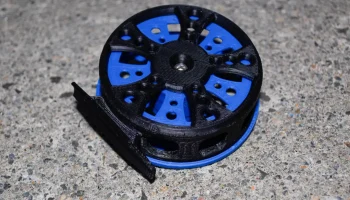

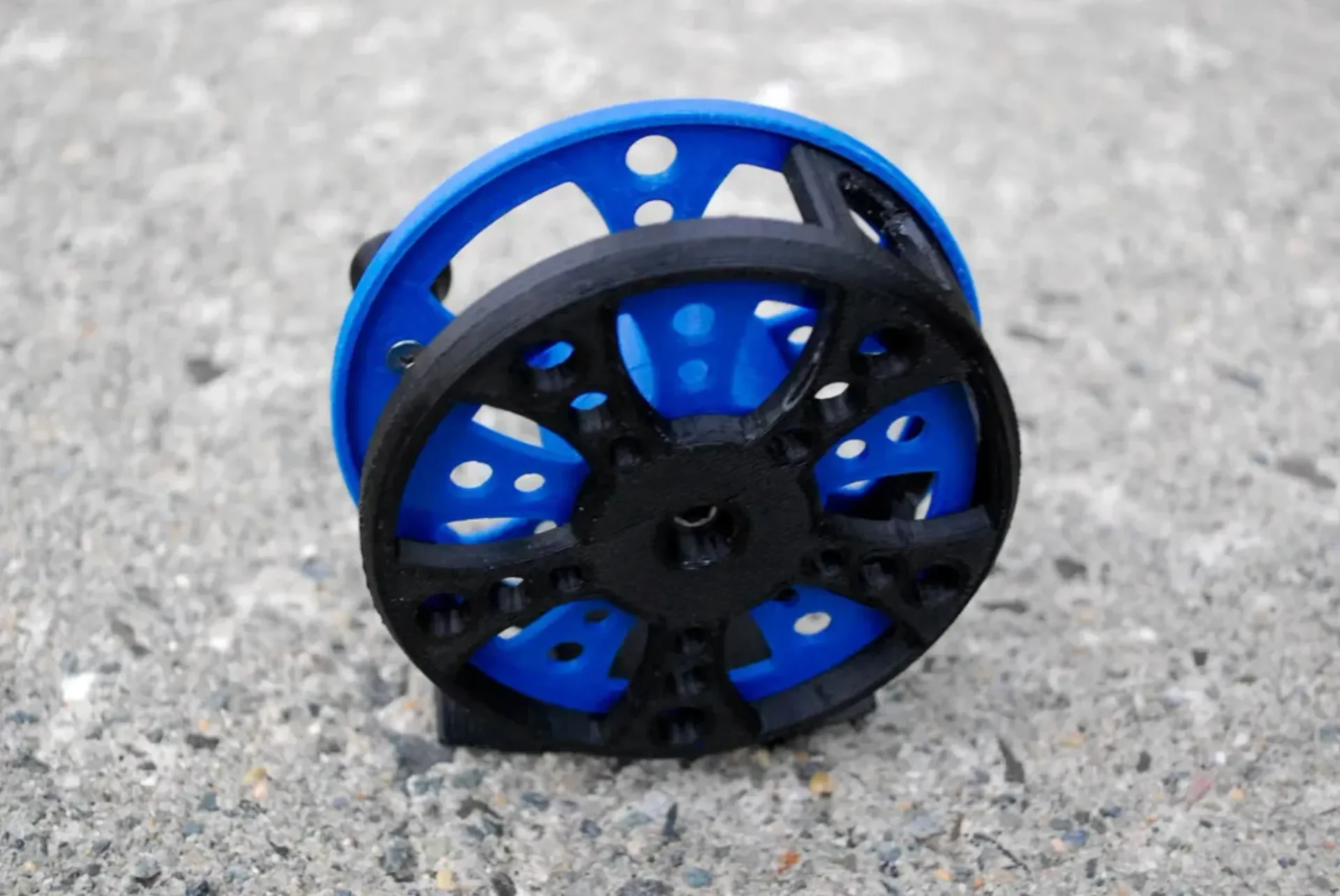

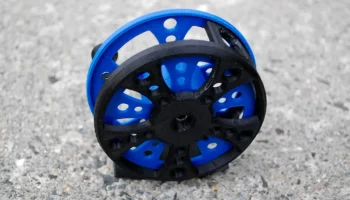

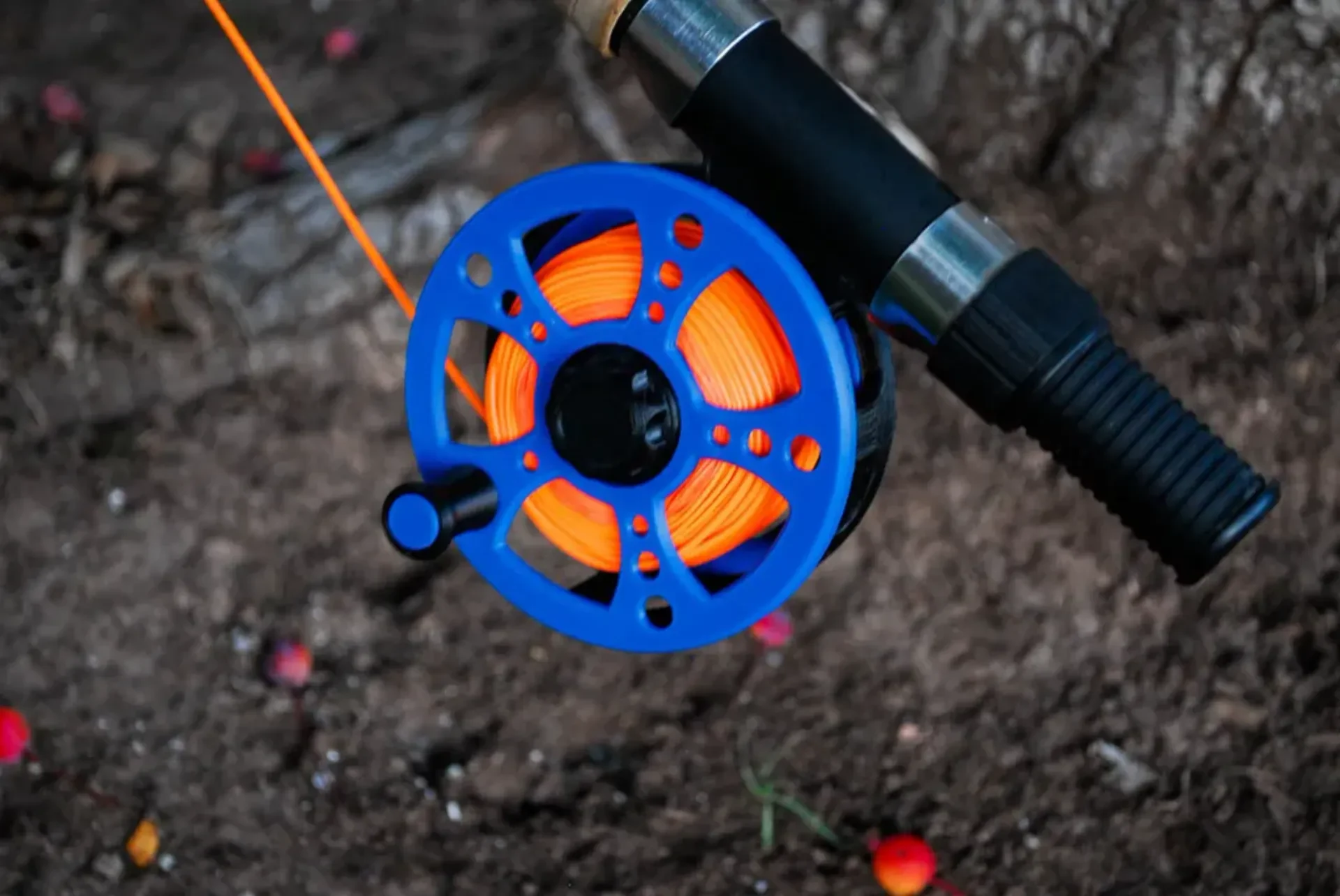

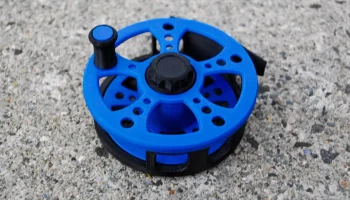

Катушка для ловли нахлыстом
Это простая катушка для нахлыста, которую я разработал для себя несколько лет назад, но публикую ее по запросу.

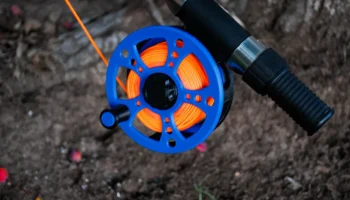

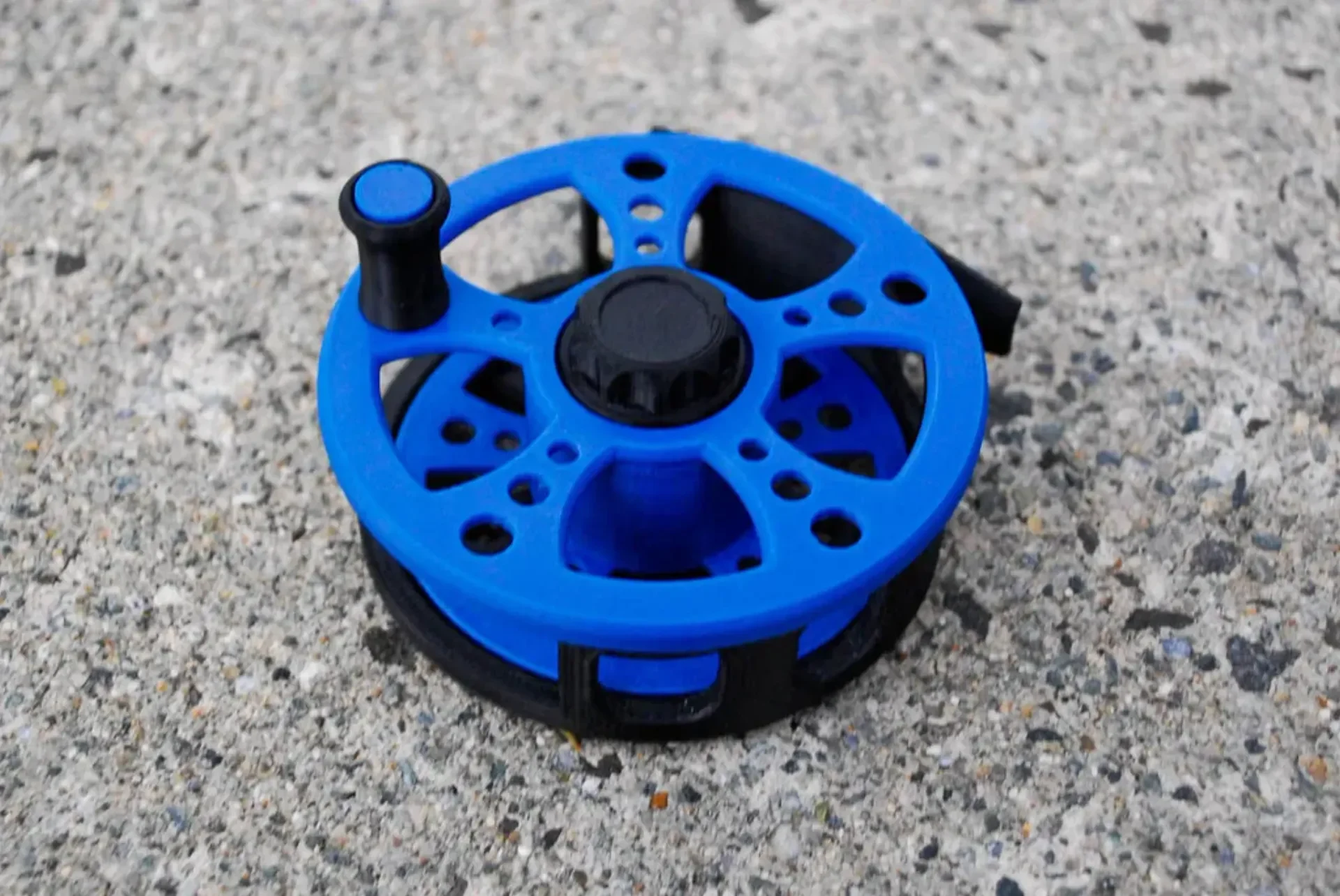

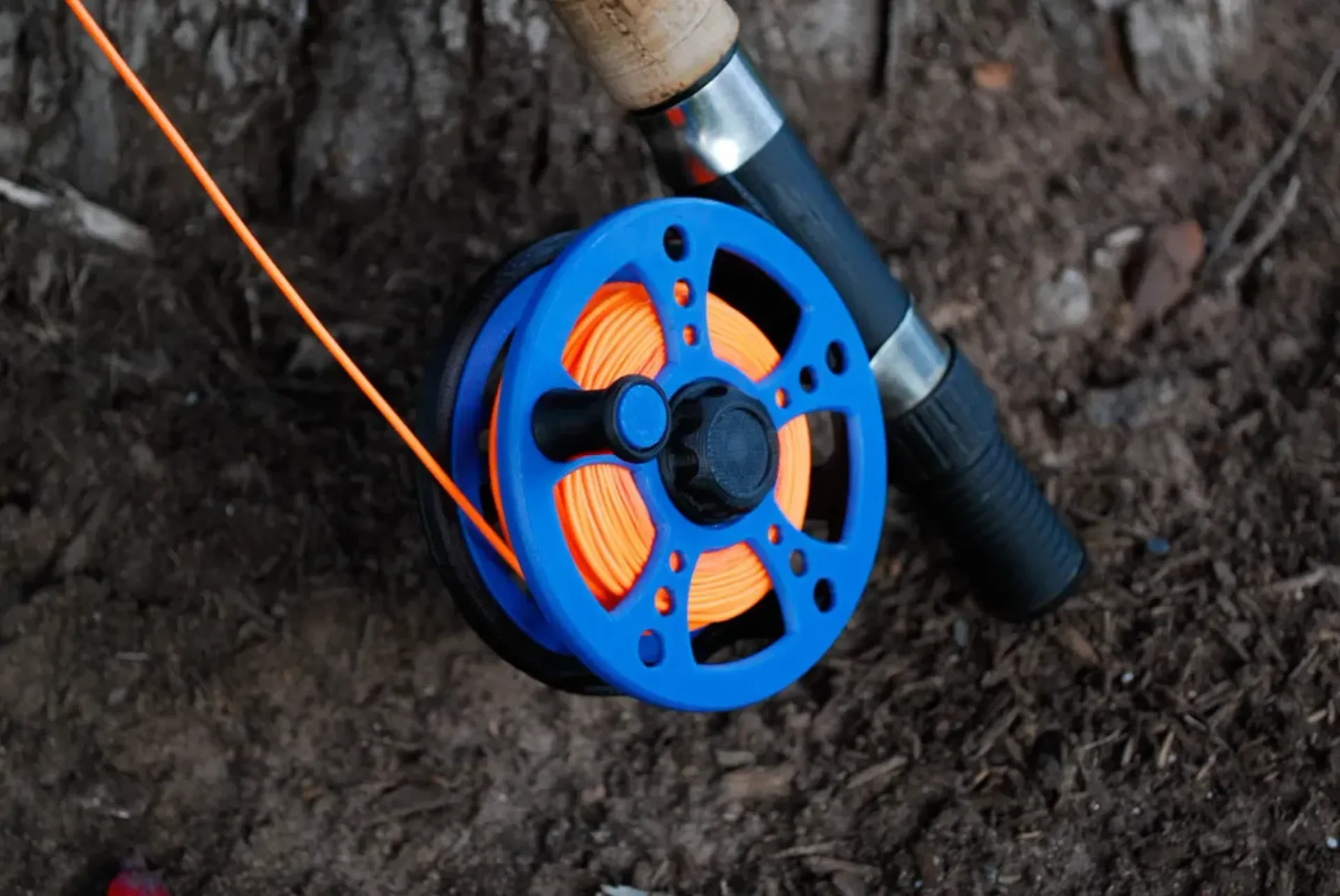

Я использовал несколько его версий для всего, от окуня до панфиша, и на самом деле я использовал одну, чтобы поймать на нее свою первую форель (на лету). (см. картинку)
В катушке действительно используется несколько частей непечатного оборудования.
*Требуется оборудование*
(1) Винт с головкой под торцевой ключ 10-32 x 1 дюйм и контргайка
(1) Винт с плоской головкой 4-40 x 1/2 дюйма
(3) Шайбы для крыльев 1/4 x 1 дюйм (Lowes — артикул № 136616, модель № 880342)
(1) Пружина и шарик (дополнительно)

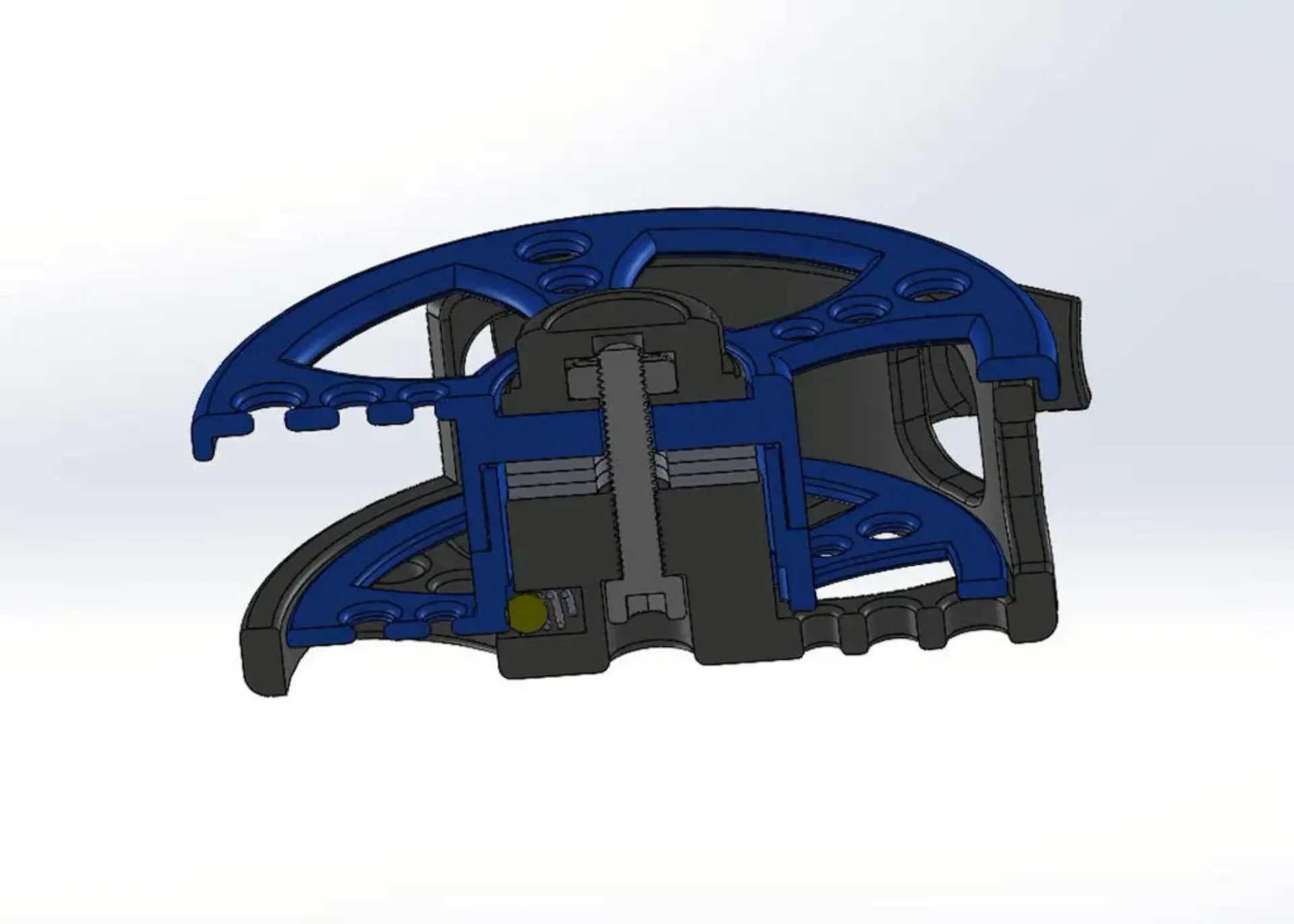

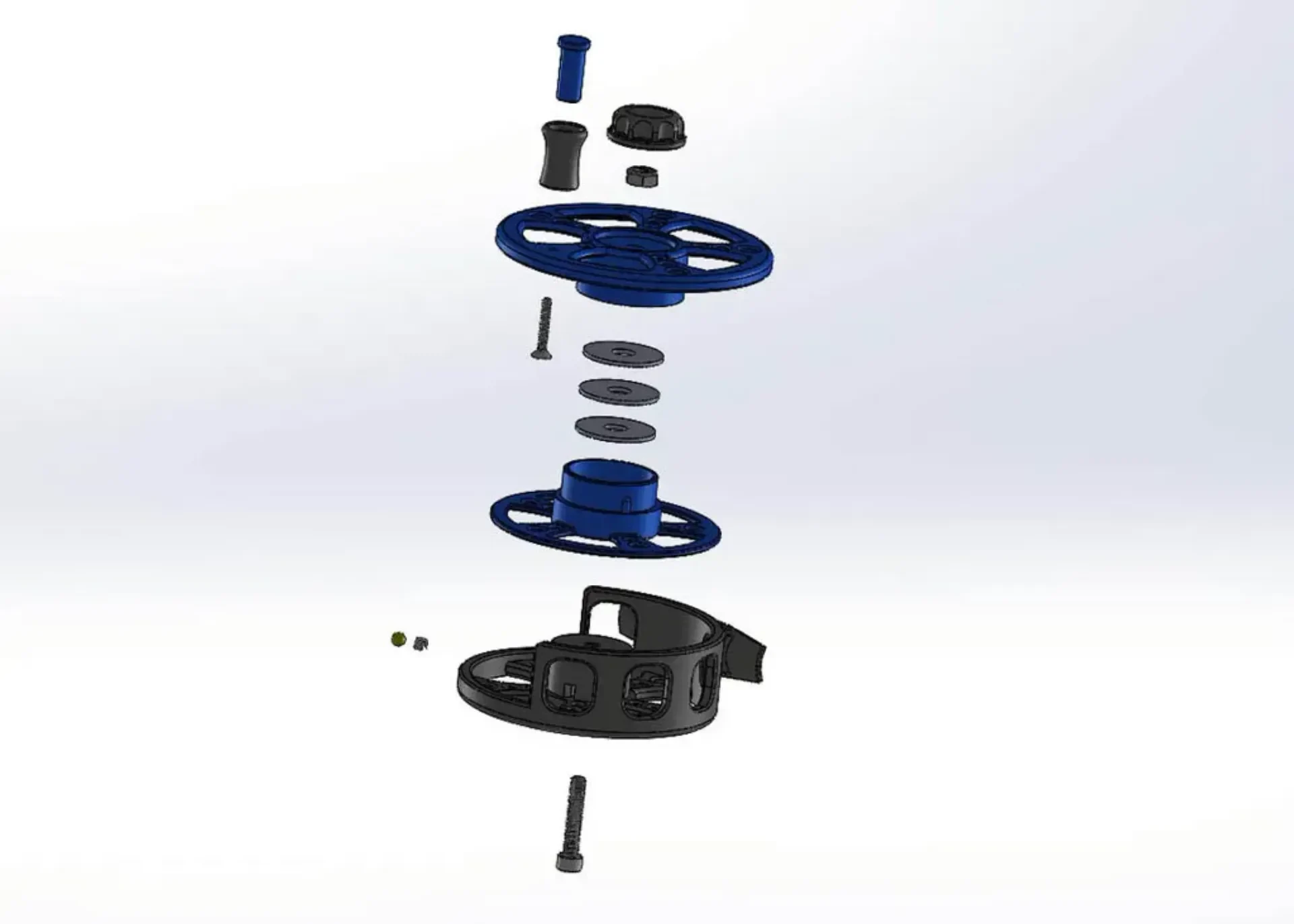

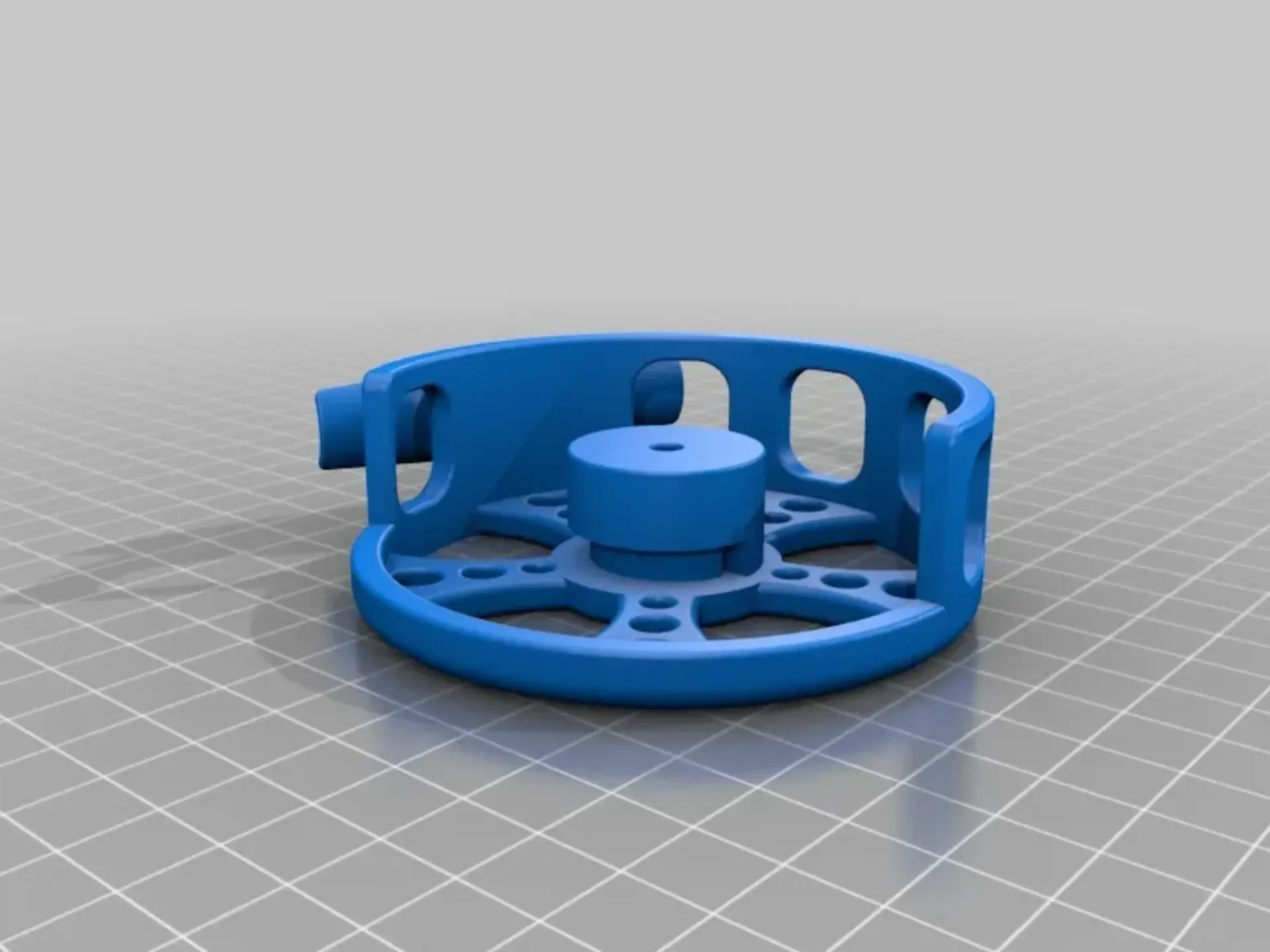

*См. схемы сборки в разобранном виде… У меня сейчас нет времени писать полный отчет, но вот кое-что разное. информация, которую я помню.*

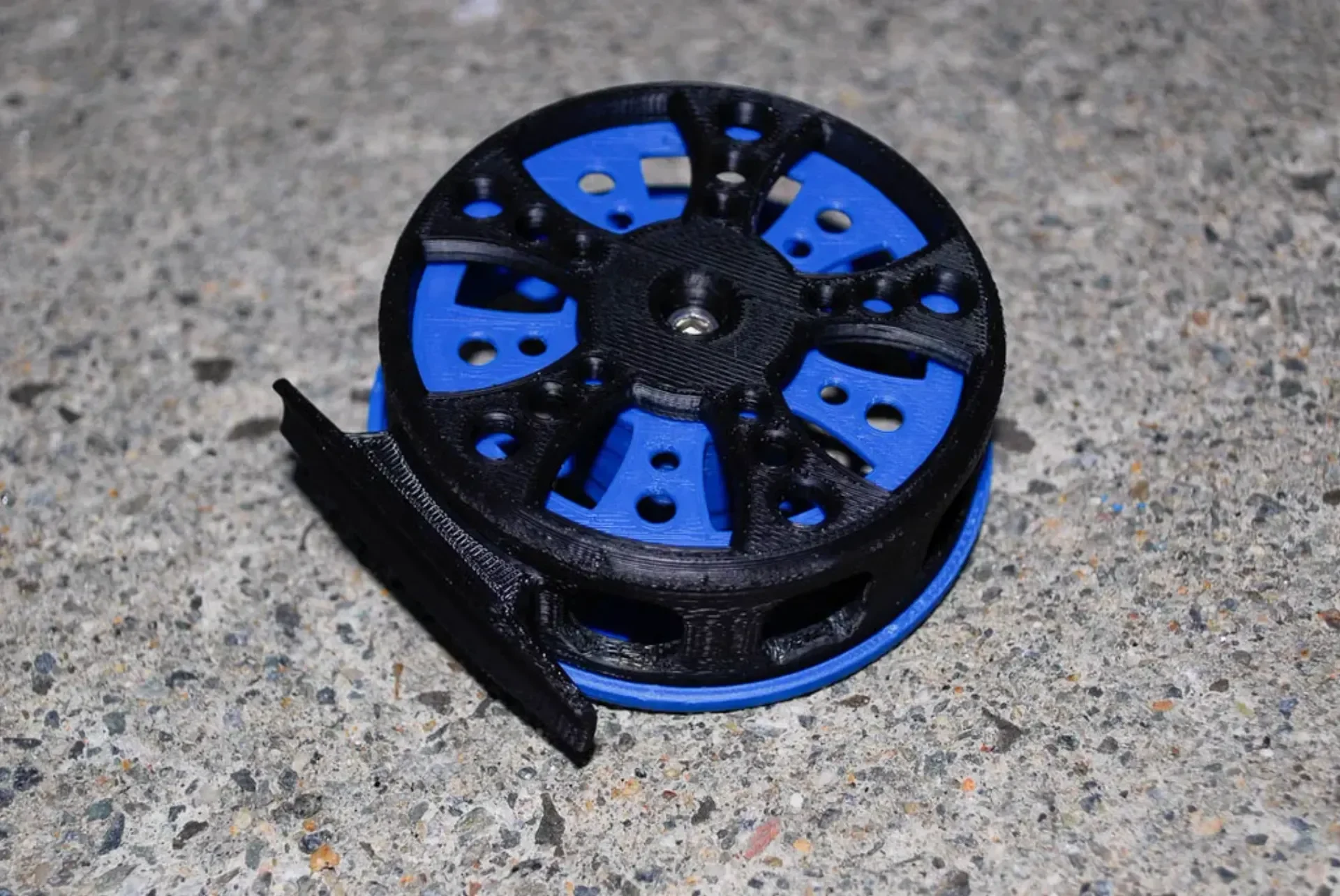

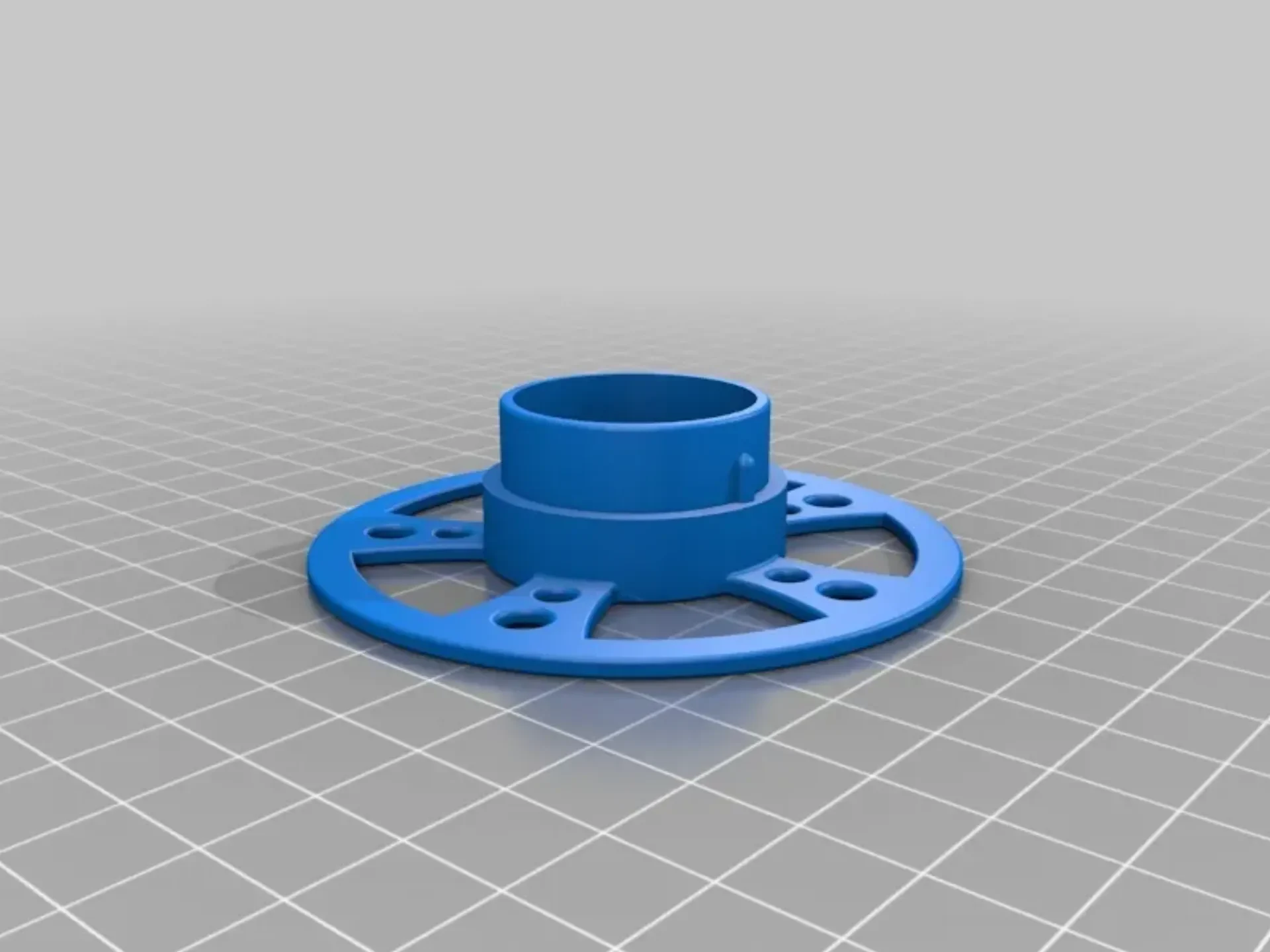

Половинки катушки склеиваются суперклеем.
Шайбы на крыльях действуют как подшипник и заставляют катушку вращаться более свободно. (Я попробовал упорный подшипник, но оно того не стоило.)
Это катушка с дизайном Click and Pawl. Пружина и шарик кликера могут быть как Pen Spring, так и BB, но со временем они ржавеют. Я использовал хромированный шарик диаметром 0,186 дюйма (номер детали мотоцикла Honda 96211-06000). Я также использовал обрезанную пружину из не��жавеющей стали, которую нашел на месте. С помощью небольшого шестигранного ключа вдавите пружину и шарик в отверстие, одновременно нажимая на катушку. Это немного сложно, но не невозможно. :)
*** ЕСЛИ ВЫ НЕ МОЖЕТЕ НАЙТИ РАБОТАЮЩИЙ ШАР И ПРУЖИНУ, ВЫ МОЖЕТЕ ПОПРОБОВАТЬ ДОПОЛНИТЕЛЬНЫЙ ПЕЧАТНЫЙ КЛИКЕР ***
*** Вы можете использовать (ОДИН) из четырех напечатанных кликеров (не показаны на рисунках), они закрепляются прямо в нижнем вырезе стойки катушки на раме катушки. Я не помню, какую версию STL я использовал или какие настройки принтера я использовал, поэтому я включил ЧЕТЫРЕ разные версии с выступами разного размера, которые я тестировал, чтобы вы могли поиграть с ними, если хотите. ***
Отверстие для болта катушки осталось маленьким и нарезалось метчиком 10-32, но, вероятно, вы сможете просто вкрутить винт.
Гайка катушки во время печати вставляется в ручку большого пальца и требует тонкой гайки. (Я использовал тонкую нейлоновую контргайку из нержавеющей стали 18-8 от Mcmaster, артикул № 90101A225). Вероятно, вы могли бы просто использовать гайку и шайбу, но, учитывая, что они используются для настройки сопротивления катушки (так сказать, поскольку это всего лишь конструкция Click and Pawl), может быть сложно отрегулировать ее в полевых условиях без инструмента, если вы пойдете по этому пути.
Обновлено 29.07.17 с ручкой для большого пальца, которая должна работать с полноразмерной гайкой.
Fly_Reel_Thumb_Knob_Final.STL использует тонкую контргайку с нейлоновой вставкой с этими характеристиками. Полноразмерная гайка ручки Fly Reel для большого пальца.STL использует полноразмерную контргайку с нейлоновой вставкой с этими характеристиками.
Для перетаскивания после подсоединения он был спроектирован таким образом, чтобы вы также могли просто держать рукой внешний край шпули, чтобы контролировать сопротивление, если это необходимо.) Хотя я еще никогда не ловил ничего достаточно крупного, чтобы об этом беспокоиться.
Посетите http://imgur.com/a/da9rE, чтобы увидеть еще несколько фотографий, которые я сделал в процессе проектирования.
*В любом случае, на этом всё, если вы попытаетесь распечатать это и у вас возникнут вопросы… спрашивайте, и я постараюсь на них ответить.*
Наслаждайтесь...............
