Elegoo Centauri Карбоновый вентилируемый стояк............

Обновление 2 (22.08.25)

Это здесь! Версия 2.0 стояка с более плотно прилегающими вентиляционными отверстиями, которые легче отсоединить, и отверстием для инструмента для открытия вентиляционных отверстий. Я также вставил выступы для крепления светодиодных лент. Спасибо моим коллегам по серверу Elegoo Discord за помощь в тестировании! Я еще не закончил версию перекладины, но работаю над ней (медленно, я знаю). Проверьте обновленные примечания к печати. В ближайшее время постараюсь выложить видео.

В ходе тестирования я обнаружил, что этот стояк не значительно повышает температуру в сборочном объеме, но сохраняет ее гораздо более стабильной. Я все еще провожу испытания некоторых многозондовых термопар и также буду обновлять информацию здесь, когда у меня будут готовые к представлению данные.

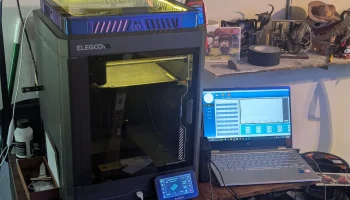

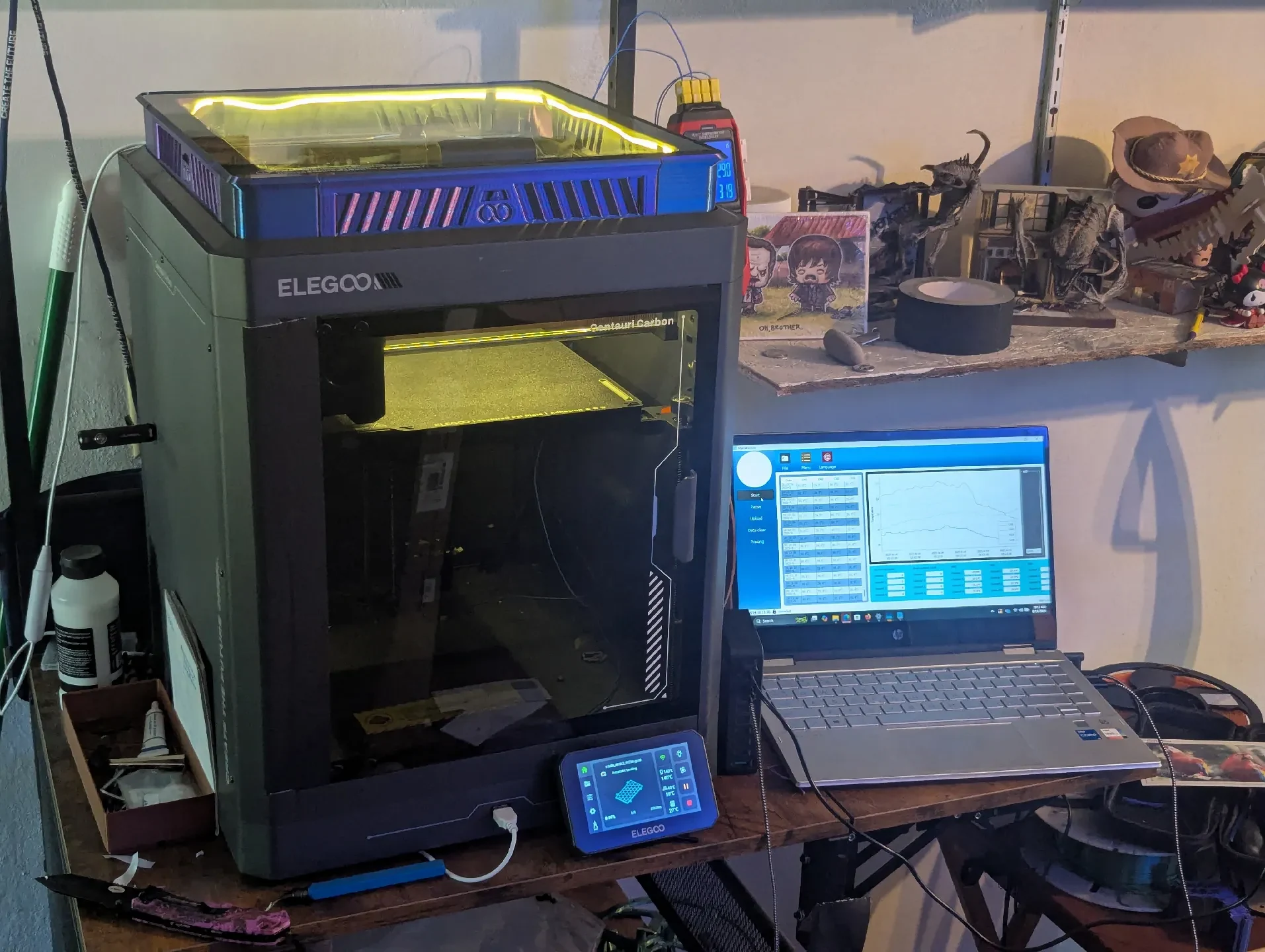

Вентилируемая светодиодная стойка для Centauri Carbon

Для этого я черпал вдохновение из множества похожих моделей Bambu X1C на всех сайтах Printables. Я дизайнер-любитель и без посторонней помощи не справился бы. Огромное спасибо другим помощникам сообщества и администраторам Elegoo Discord, которые помогли мне протестировать этот дизайн. В произвольном порядке Chirimorin, LaserVelociraptor, YogurtDrink, Kiera и SQUIRELYMOOSE оказали большую помощь в предост��влении отзывов об этом дизайне.

Этот райзер имеет следующие особенности:

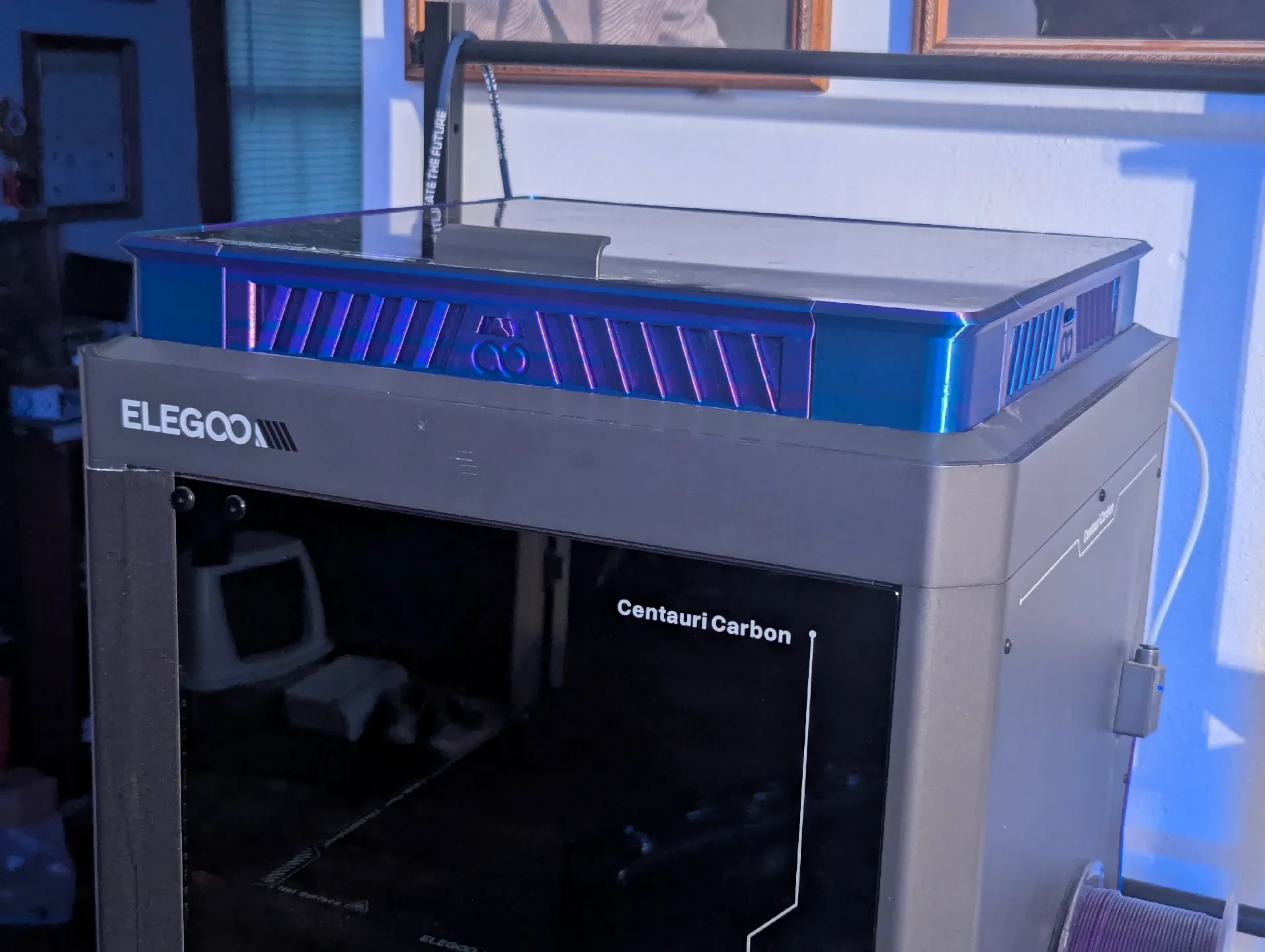

Вентиляционные отверстия, которые можно открывать или закрывать в зависимости от материала, который вы печатаете.
Скос 45 градусов по периметру для светодиодных лент.
Скос переходит под углом 90 градусов по углам, чтобы полосы света могли следовать за изгибом.
В задних углах имеются вырезы для прохождения проводов.
Дополнительная перекладина для светильников в стиле бара с возможностью использования стяжек.
Весь стояк (за исключением поперечины) можно напечатать за одно задание на принтере Centauri Carbon.
Печатается в основном без подставок. Перекладина А — единственная деталь, для которой потребуются опоры.

Бонусная функция: тестеры обнаружил��, что закругленные углы стеклянной поверхности могут быть неправильно отшлифованы, из-за чего крышка не сидит заподлицо. Этот подступенок компенсирует это, предоставляя больше места для закругленных углов.

Сборка

Все 4 боковые панели одинаковы, за исключением использования поперечной перекладины, которая является дополнительной. Прорези в панелях совпадают с выступами на углах. Склеивание не является обязательным, но оно уменьшит движение и, возможно, вибрацию при определенных резонансах.

Поскольку CC не является идеально квадратным, каждая угловая часть различна и требует правильной ориентации. Они имеют маркировку для облегчения сборки. У каждого угла есть сторона, которая немного длиннее. Текст должен быть «правой стороной вверх», если смотреть на него спереди машины. Поперечина также имеет «передний» индикатор.

Светодиодная перекладина напечатана из двух частей, и ее можно скрепить, используя светодиодную планку в качестве опоры, или склеить на двух горизонтальных плоскостях посередине. Это также может уменьшить вибрацию при определенных резонансах.

Оптимальный макет печати:

Обратите внимание, что углы находятся спереди, а панели — сзади. Во время моего тестирования панели хотели отрываться от печатной платформы ближе к передней части, потому что стеклянная дверца не полностью герметична.

Печать заметок

Вам нужно будет распечатать всего 4 детали панели и по одной на каждый угол. Все их можно расположить так, чтобы они поместились на рабочей пластине CC, как показано на примере справа.

Вариант печати 1: Стандартный, без перекладины.

Распечатайте 4 копии «CC Riser — Panel V2.step». Вы можете заменить любую из них сплошной панелью.
Распечатайте по 1 каждой угловой детали.

Вариант печати 2: С перекладиной.

Распечатайте 2 копии «CC Riser — Panel.step»
Распечатайте 2 копии документа «CC Riser — Панель с надрезом.ступенька».
Распечатайте по 1 каждой угловой детали.
В отдельном задании напечатайте одно «CC Riser — Crossbar A.stl» и одно «CC Riser — Crossbar B.stl».

После печати освободить ползунки можно, вставив отвертку или шестигранный ключ в отверстие на торце панели. Это освободит вентиляционное отверстие с минимальным усилием и с меньшей вероятностью что-либо сломать.

Установка светодиодных лент

Я заказал на Amazon обычную светодиодную ленту с питанием от USB менее чем за 20 долларов. Он был не очень ярким, но достаточно хорош для выполнения своей задачи и имел встроенный диммер и выключатель питания. Подойдет любая светодиодная лента, лишь бы она была меньше
