Prusa CORE One/+ мод SKADIS
Обновления в конце описания
ВВЕДЕНИЕ:

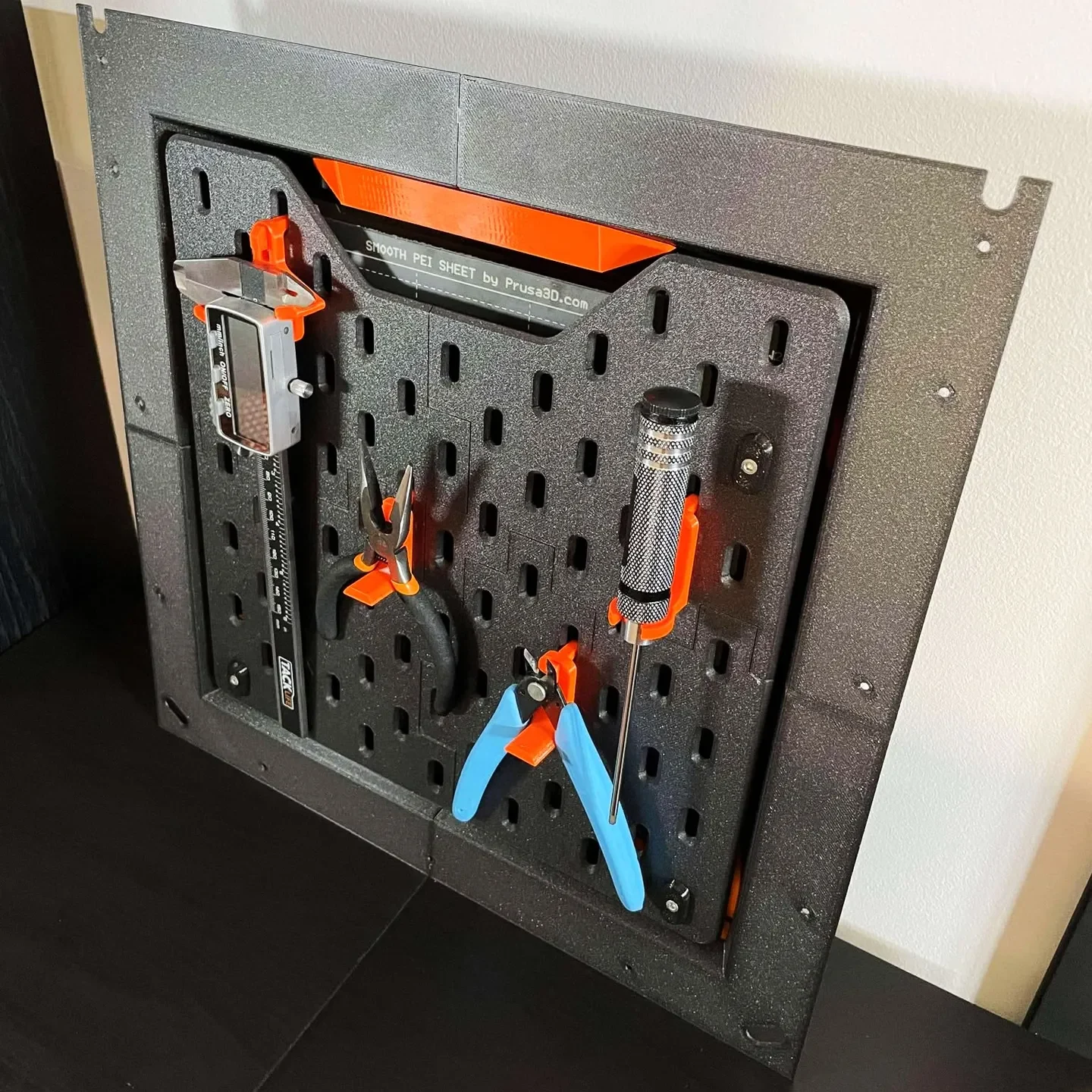

Этот мод позволяет хранить несколько инструментов и пластин для тех, кто хочет иметь все это под рукой при печати с помощью своего нового Prusa CORE One.
Я выбрал панель SKADIS, потому что у меня в офисе/мастерской их много, и я считаю эту систему очень полезной, и есть много крючков и инструментов, подходящих для этих панелей.

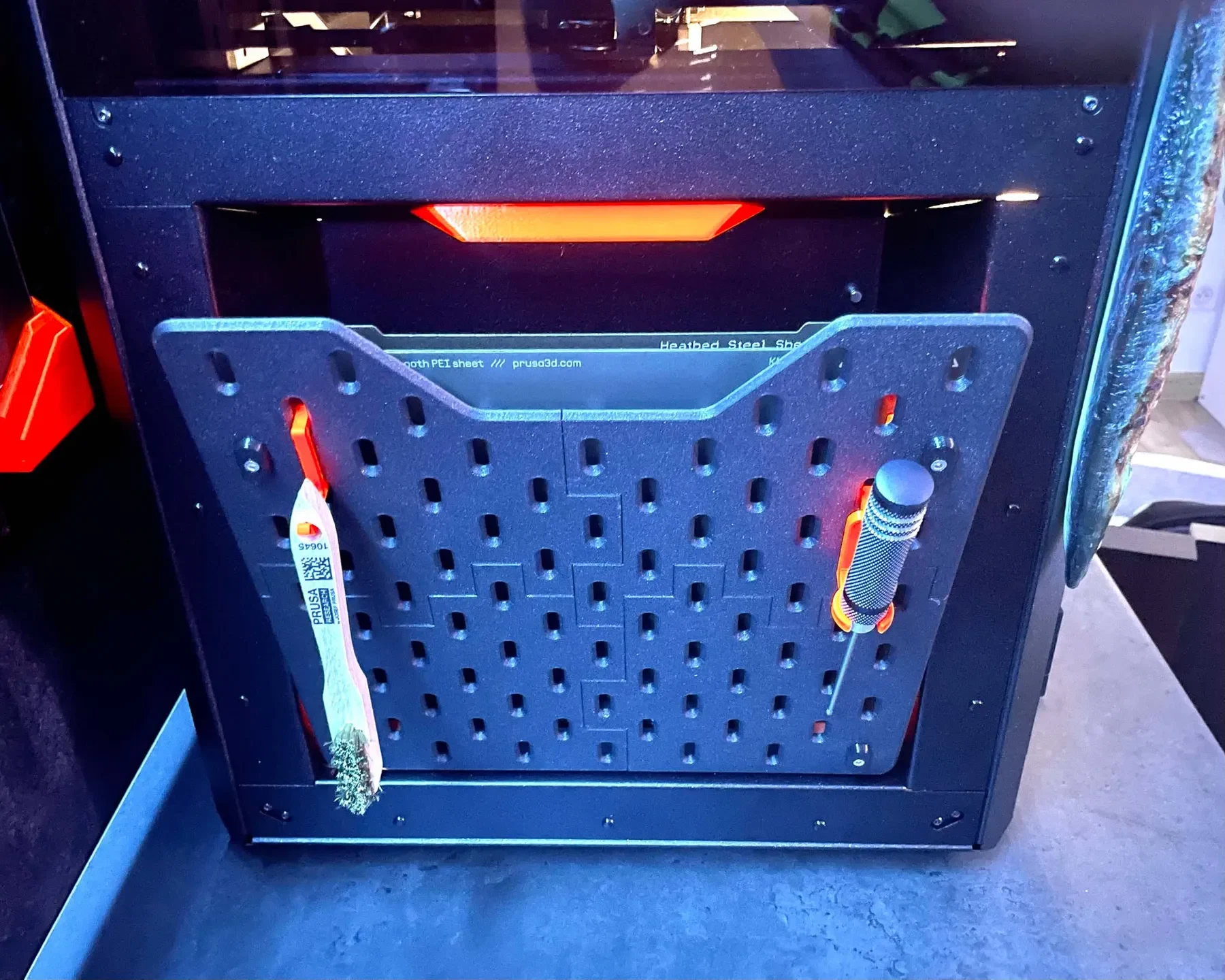

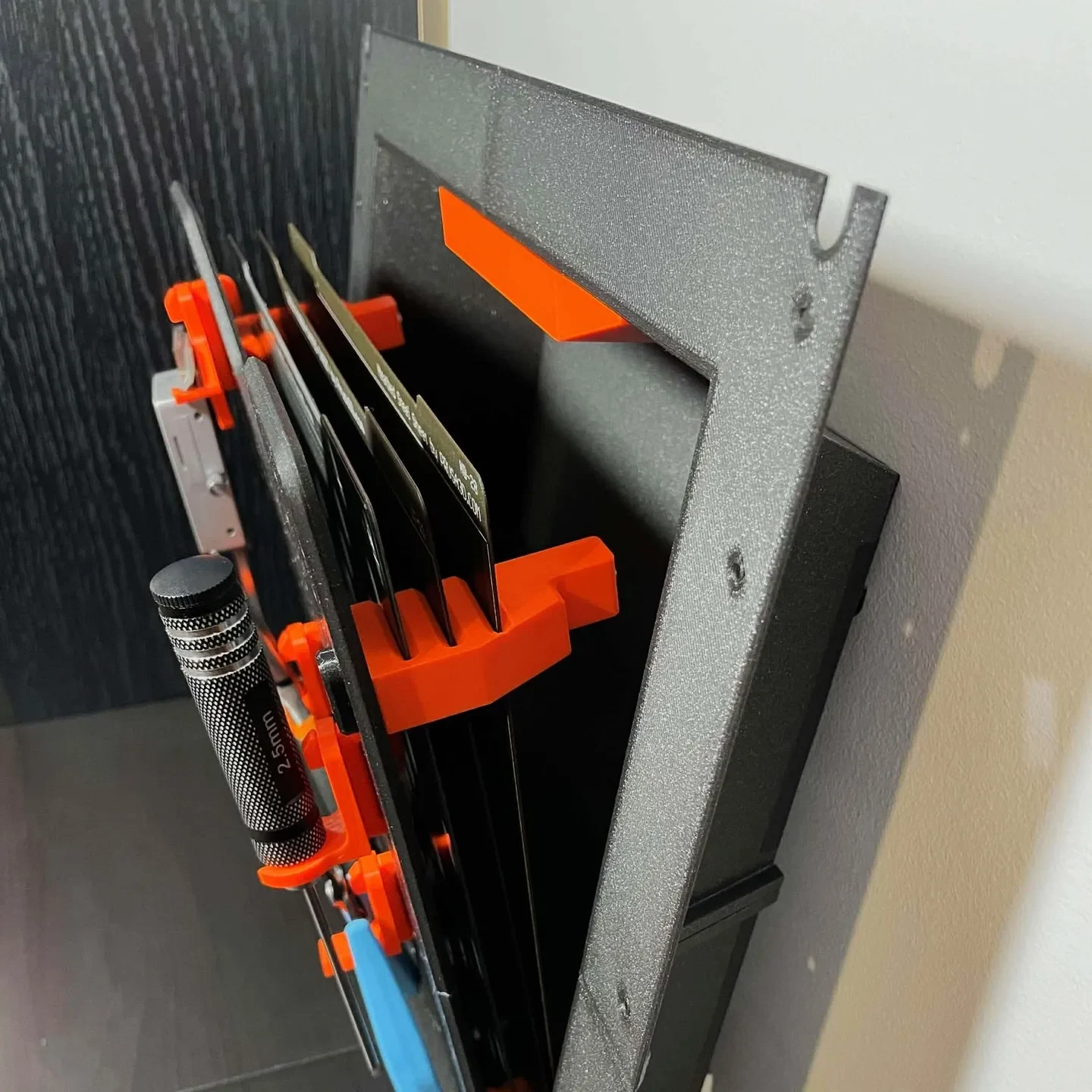

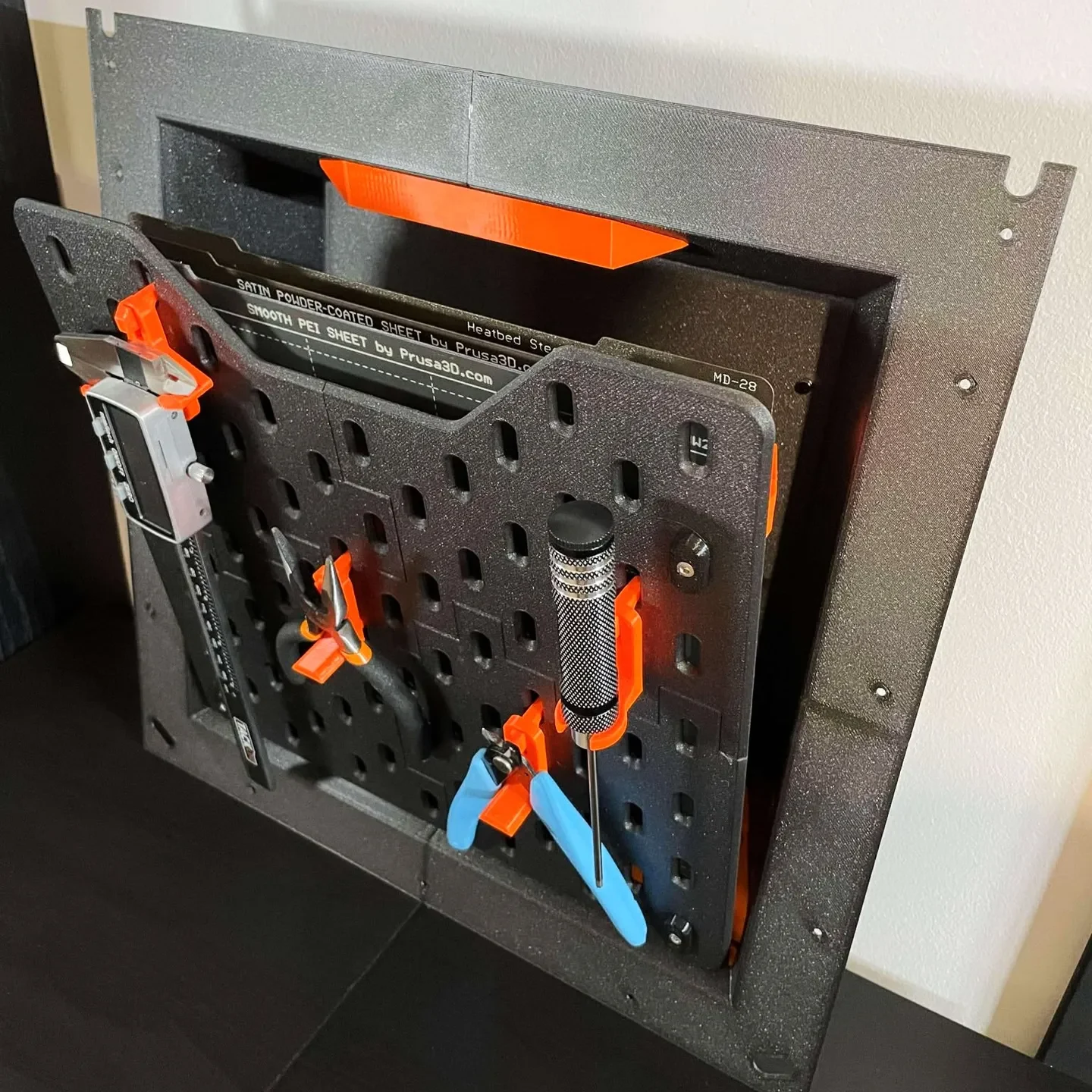

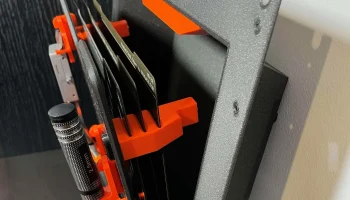

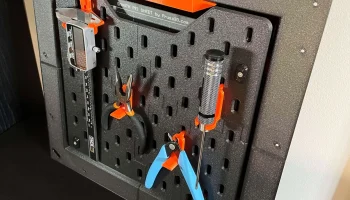

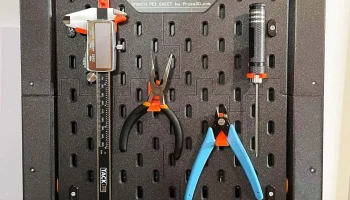

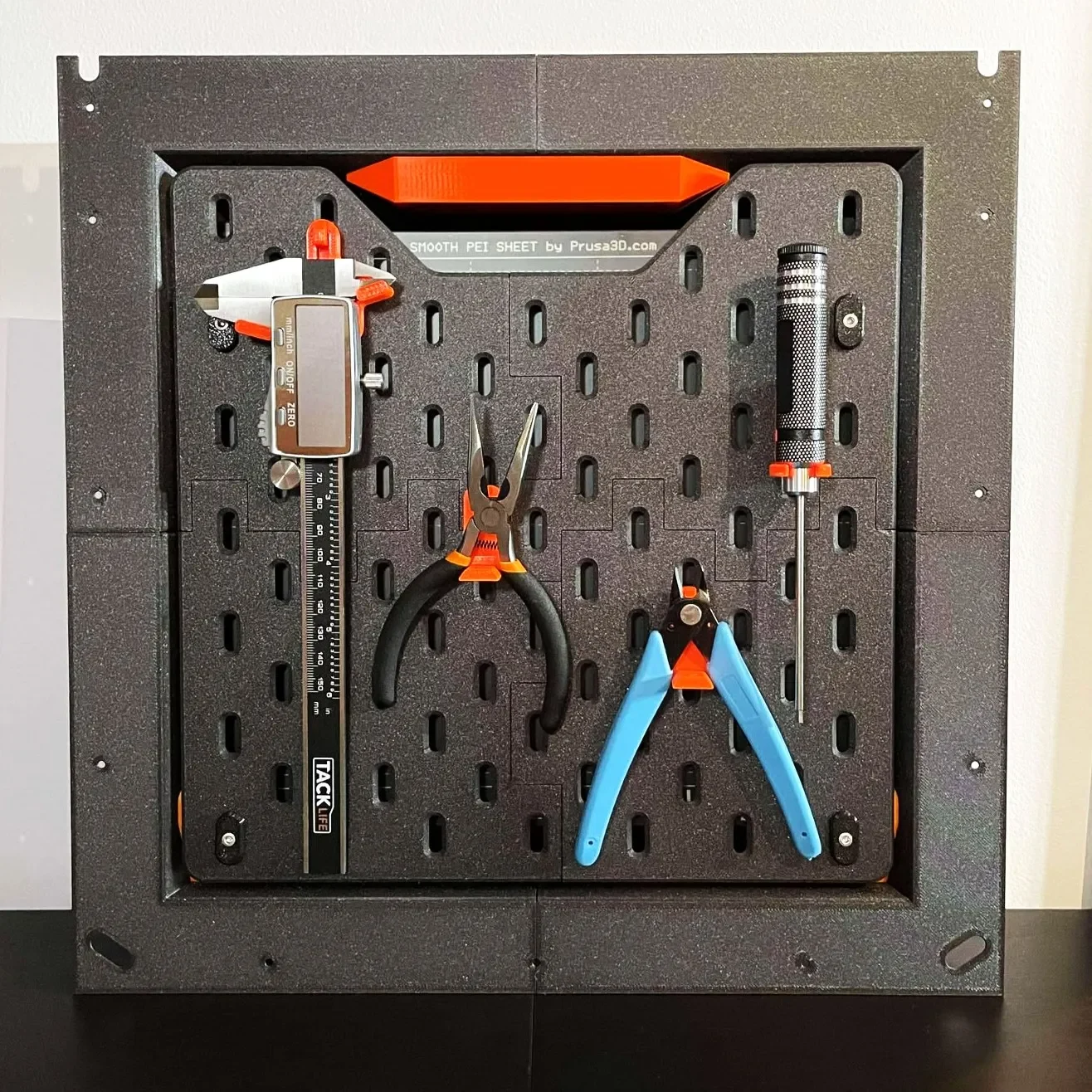

Этот мод может наклоняться вперед, как дверь, поэтому вы можете хранить до 3 рабочих пластин за панелью SKADIS и инструменты спереди с помощью правильных крючков.
/!\ Поскольку панель наклоняется на 15°, вы можете выбрать крючки, которые надежно удерживают ваши инструменты и не допускают падения при открытии дверцы.
ОПЦИИ:
Среди предоставленных мной файлов я включил 3 варианта панели Skadis:
Файл DXF предназначен для людей, которые хотят сделать панель лазе��ной резкой или станком с ЧПУ.
STL «Панель Skadis полная» для печати панели на большом принтере (рабочая пластина 300x300 мм)
STL «Skadis UR», «Skadis UL», «Skadis DR» и «Skadis DL» — это детали, необходимые для печати панели на небольших принтерах для рабочих пластин.
Необходимое ОБОРУДОВАНИЕ:
Для этого мода вам понадобится:
12 магнитов 10x5 мм
2 * магниты 6x3 мм
4* Винт M3x12 мм для крепления панели Skadis к печатным деталям
2* M5x15 мм (до M5x20 мм) для деталей шарнира
СОДЕРЖАНИЕ:
Вот различные компоненты, которые вам придется распечатать:
Панель Skadis (опции см. выше)
Железнодорожный правый и левый
Петля правая и левая
Угол справа и слева
Шпильки (на рисунке ниже не показаны, для фиксации Скадиса на печатных деталях)
Ручка (но официальная от Prusa должна подойти, так что она может вам не понадобиться)
ПЕЧАТЬ И НИТЬ:
Если вы распечатаете панель Skadis из четырех частей, вам придется склеить их, поэтому печатать их нужно с помощью нити, отличной от PETG (за исключением случаев, когда у вас есть специальный клей для этой нити).
Помимо этого, вы можете выбрать любую нить, которую захотите, но для петель, углов и направляющих я рекомендую PETG, чтобы он был гибким.
СБОРКА
Вот шаги по сборке мода. Даже если ничего сложного, я скорее детализирую каждый шаг, чтобы объяснить некоторые детали.
Шарнирные магниты:
Рекомендую разместить минимум 1 магнит/лицо, но я планировал до 6 магнитов 10х5 на шарнире.
Железнодорожные магниты:
Шарнирный винт:

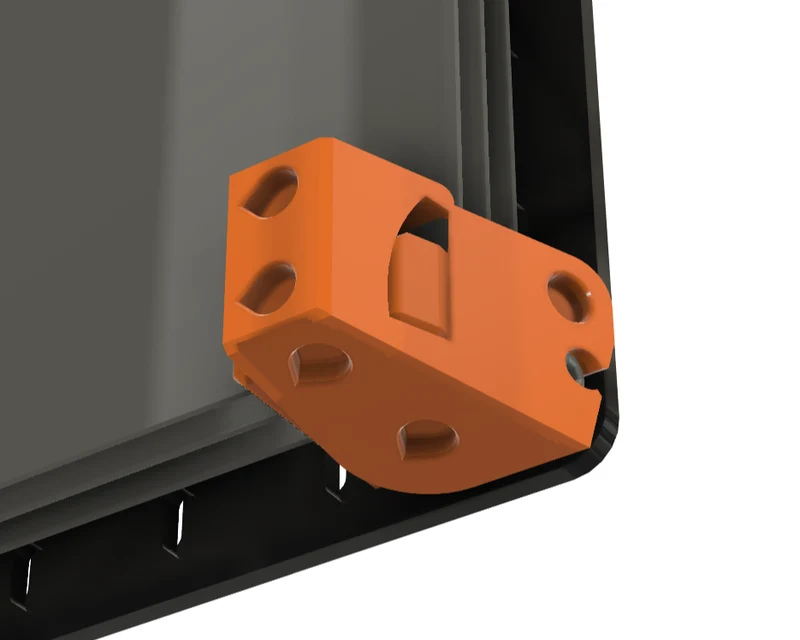

Угол на петле:
Углы и направляющие на пластине скадис:
Используйте шпильки (вы можете выбирать между стандартными винтами и винтами с потайной головкой для шпилек)
Я показал только одну сторону, но, конечно, вам придется сделать это и для правой, и для левой стороны.

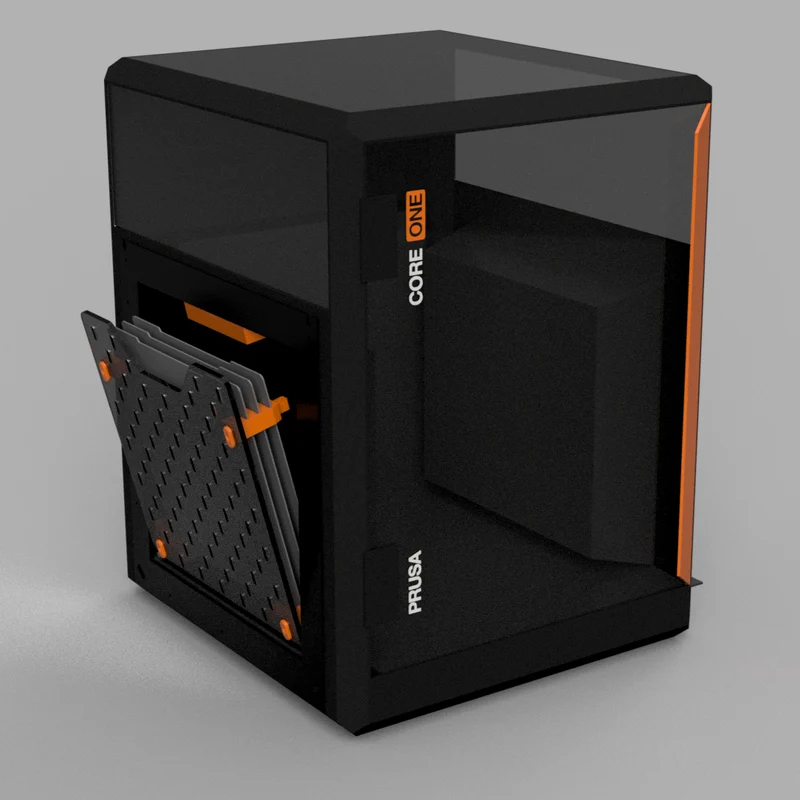

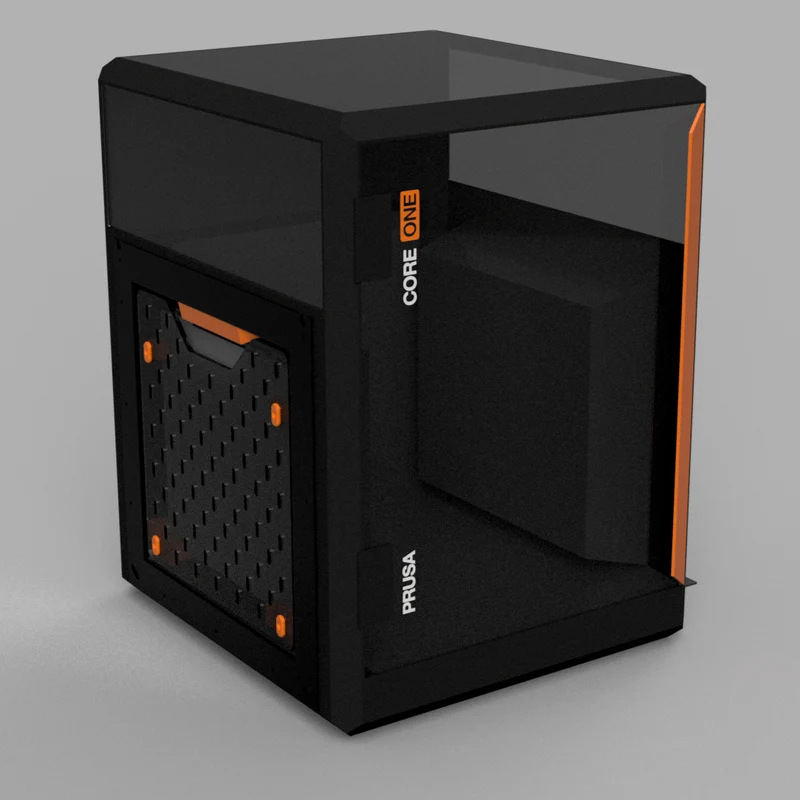

Мод на левой панели Prusa CORE One:

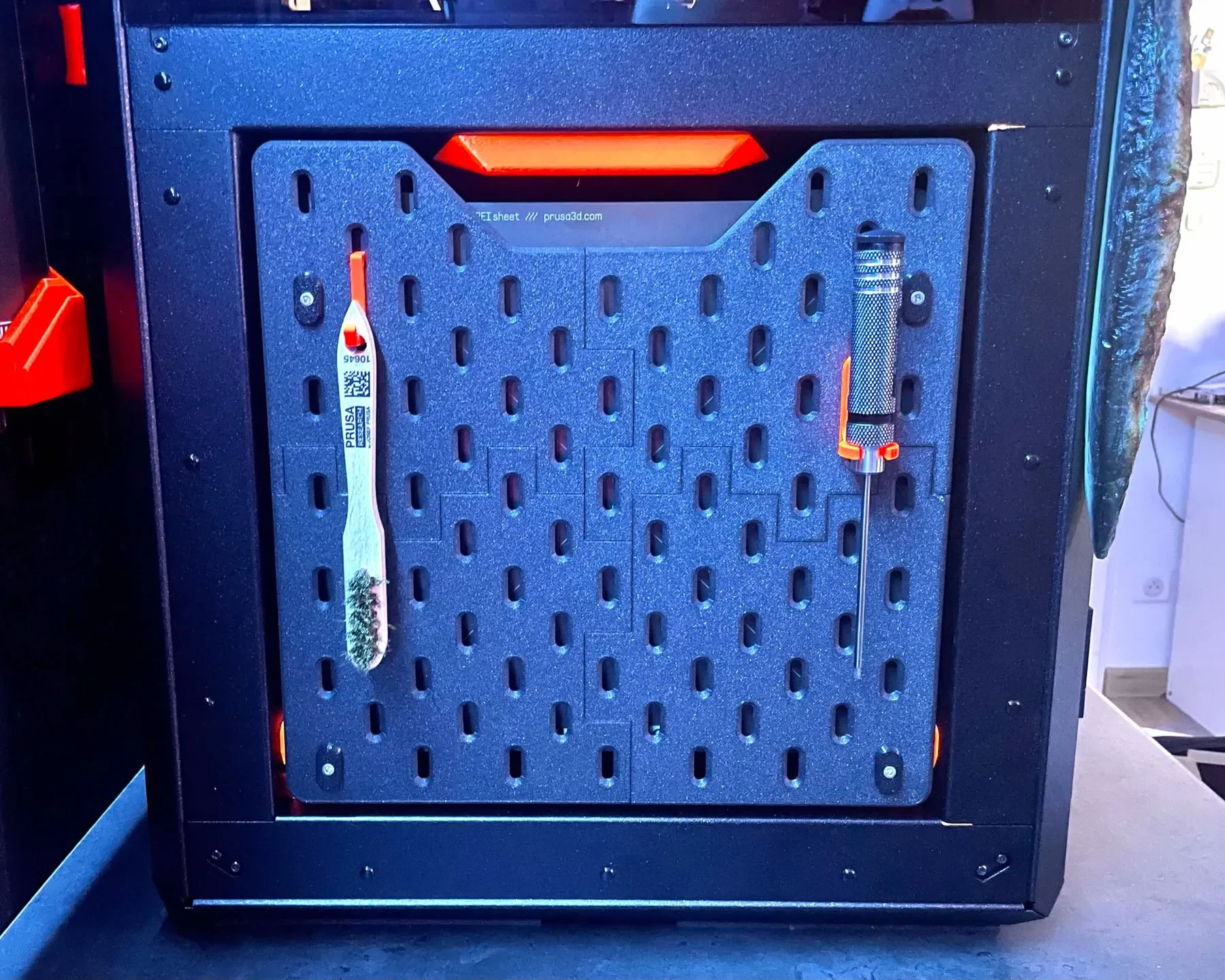

Последний шаг: просто поместите мод на левую панель принтера, он должен располагаться в нижней части панели.
КОММЕНТАРИИ:
Надеюсь, вам понравится, не стесняйтесь оставлять мне отзывы или спрашивать что-нибудь! :)
Удачной печати!
Если вы хотите поддержать меня, не стесняйтесь ставить лайки и скачивать файлы, чтобы я мог заработать несколько прусаметров. :)
Если вы действительно хотите поддержать меня, вы можете дать мне чаевые ЗДЕСЬ.
Большое спасибо! :)
ОБНОВЛЕНИЯ:
12.14.2025:
Добавление верхних реек и углов для панелей толщи��ой 3 мм.
23.02.2025:
Удалена стандартная сборка разделенной панели SKADIS, поскольку версия с V-образными пазами кажется намного лучше.
02.10.2025:
Создание папок для разделенных печатаемых частей панели.
Изменения в разделенной панели для печати: я попытался упростить сборку панелей, сделав V-образные желоба по краям, чтобы каждая часть скользила друг к другу.
/!\ Перед сборкой обязательно склейте верхние и нижние части вместе.
02.08.2025:
Изменение петель: я добавил еще один слот для задних магнитов, поскольку получил отзывы о них: они кажутся слишком слабыми, чтобы удерживать панель на месте, когда она открыта и загружена инструментами.
