Разработано на основе практического опыта работы с Prusa ...
Английский:
Prusa MMU3 Прямой переходник для трубки из ПТФЭ с нажимными фитингами PC4-M6
Ссылка на видео:
https://www.facebook.com/100000655244863/videos/pcb.5323751667850647/1730651454805405
Описание
После многих часов печати на Prusa MMU3 я обнаружил, что одной из наиболее частых причин проблем с загрузкой был не сам MMU3, а установка трубок из ПТФЭ.
В оригинальной конструкции трубки из ПТФЭ впрессовываются непосредственно в корпус MMU3. Если трубка вставлена не полностью или слегка смещается во время технического обслуживания или повторной замены нити, даже очень небольшой зазор может повлиять на надежную загрузку и выгрузку нити.

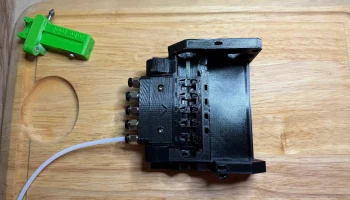

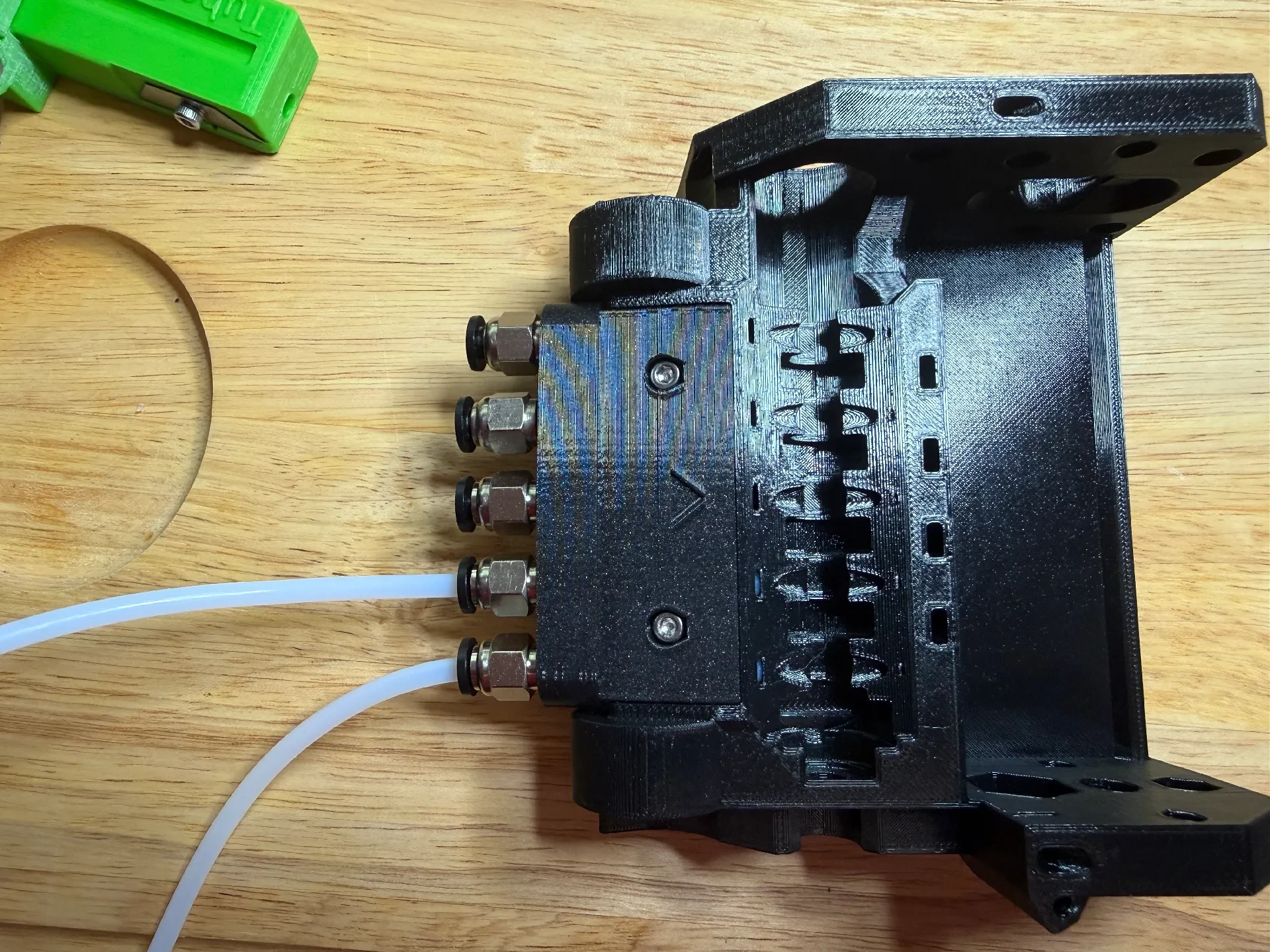

Этот сменный задний адаптер заменяет оригинальный держатель из ПТФЭ на новый, в котором используются стандартные нажимные фитинги PC4-M6.
Каждая трубка из ПТФЭ идеально прямо вводится в корпус MMU3 и механически фиксируется на месте с помощью нажимного фитинга. После правильной установки трубка остается надежно закрепленной, обеспечивая постоянный путь нити во время каждого цикла загрузки и разгрузки.

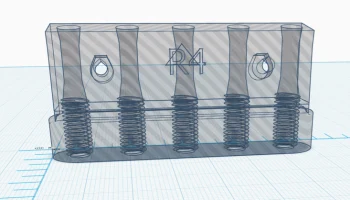

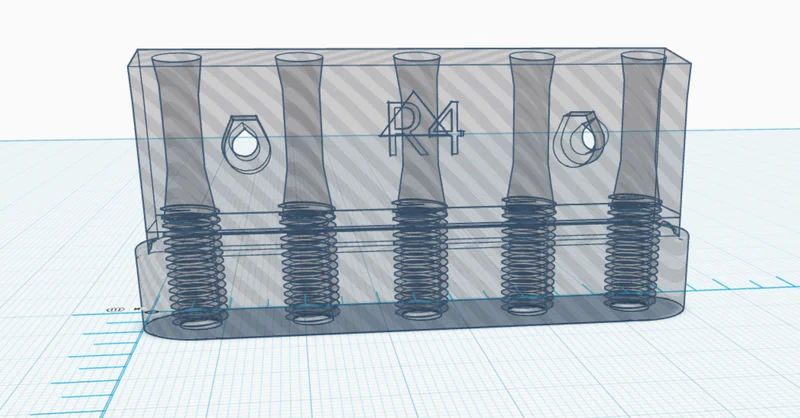

В отличие от оригинальной конструкции, этот адаптер имеет небольшие входные конусы на обоих концах каждой направляющей трубки.
Верхний конус облегчает установку трубки из ПТФЭ.
Нижний конус помогает направлять и центрировать трубку при ее входе в корпус MMU3.
В сочетании с правильно подготовленной трубкой из ПТФЭ установка становится быстрой, точной и повторяемой.
Одним из самых больших преимуществ этой конструкции является простота замены оригинального заднего держателя из ПТФЭ.
Нет необходимости разбирать весь MMU3. Необходимо выкрутить всего два винта.
Просто снимите пять трубок из ПТФЭ, отвинтите два винта, удерживающих оригинальный задний держатель из ПТФЭ, замените его новым адаптером, переустановите два винта, полностью вставьте трубки из ПТФЭ в корпус MMU3, затяните нажимные фитинги PC4-M6 и снова загрузите нить в MMU3.
Вся замена занимает всего несколько минут, и принтер снова готов к использованию.
Проблемы, которые помогает решить этот дизайн
Трубки из ПТФЭ не полностью посажены в корпус MMU3.
Трубки из ПТФЭ перемещаются во время технического обслуживания или длительного использования.
Небольшие зазоры между трубкой из ПТФЭ и корпусом MMU3.
Упрощенная установка трубок из ПТФЭ.
Упрощенная замена трубки из ПТФЭ.
Более повторяемая загрузка и выгрузка нити.
��собенности
Используются стандартные нажимные фитинги PC4-M6.
Прямое выравнивание трубы из ПТФЭ.
Механическая фиксация трубки.
Небольшие входные конусы с обеих сторон каждой направляющей трубки.
Быстрая и повторяемая установка из ПТФЭ.
Простая замена трубки из ПТФЭ.
Никаких постоянных модификаций MMU3.
Создан для надежной повседневной печати.
Рекомендуемая подготовка трубок из ПТФЭ

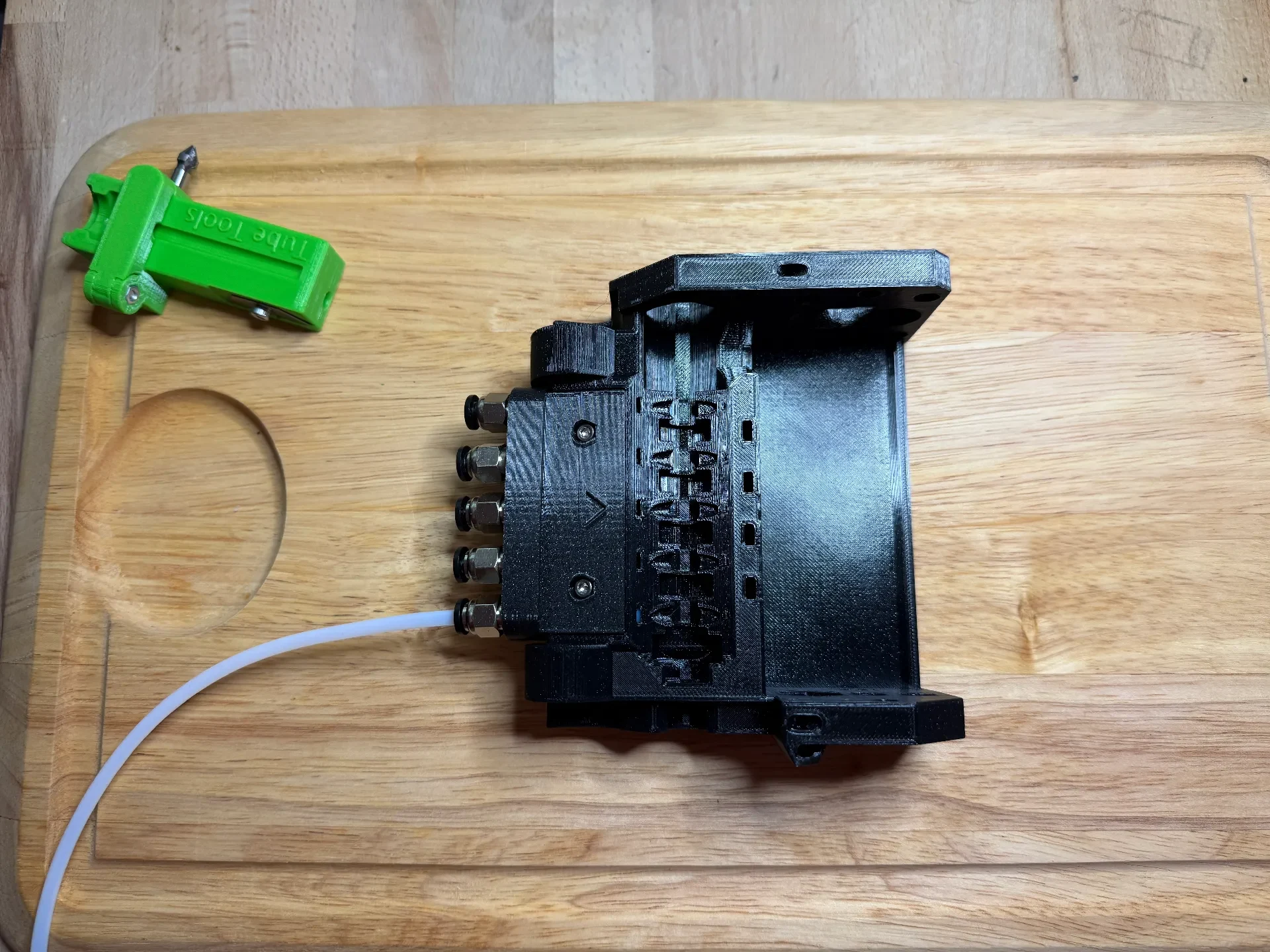

Для достижения наилучших результатов перед установкой я рекомендую подготовить трубки из ПТФЭ с помощью инструментов для трубок из ПТФЭ LLH.

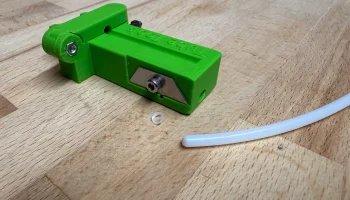

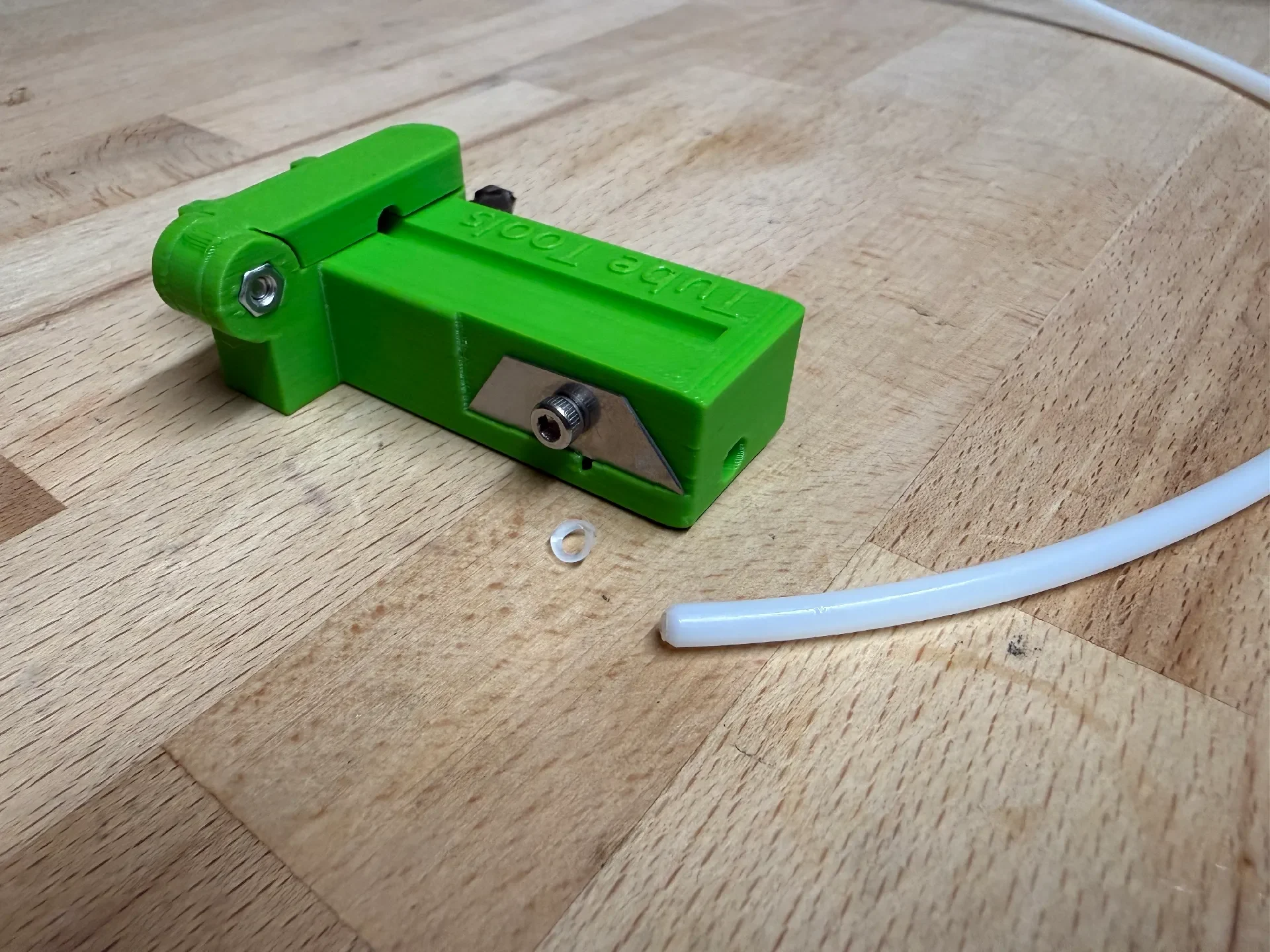

LLH PTFE Tube Tools — это сервисный инструмент 4-в-1, разработанный специально для подготовки трубок из PTFE, используемых в современных 3D-принтерах.
Он сочетает в себе четыре основные функции:
Внешняя фаска под углом 60° для легкой установки в корпус MMU3.
Внутренняя фаска под углом 60° для удаления острого внутреннего края трубки из ПТФЭ.
Направляющая для резки квадратных труб для идеально прямых разрезов.
Направляющая длины трубок из ПТФЭ MK3S, позволяющая обрезать сменные трубы из ПТФЭ экструдера до исходной заводской длины.
Внешняя фаска 60° идеально сочетается с этим адаптером.
Просто подготовьте трубку из ПТФЭ, вставьте ее в направляющую, и она естественным образом отцентрируется, а затем полностью войдет в корпус MMU3. Наконец, затяните нажимной фитинг PC4-M6, чтобы надежно зафиксировать трубку на месте.
Это делает установку ПТФЭ более простой, быстрой и повторяемой.
Установка

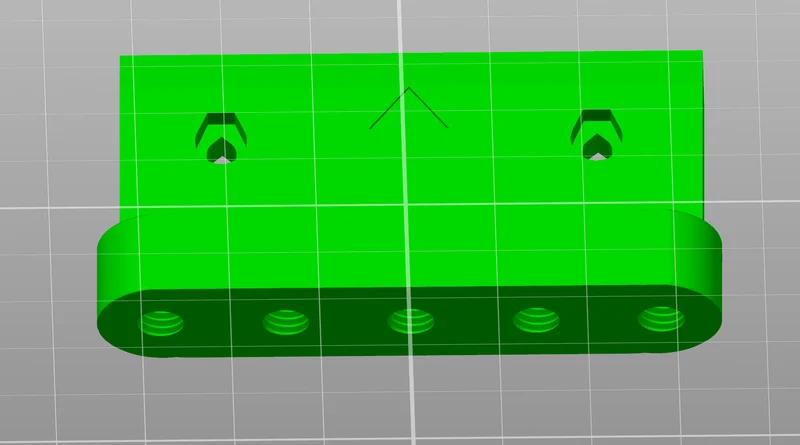

Распечатайте адаптер.

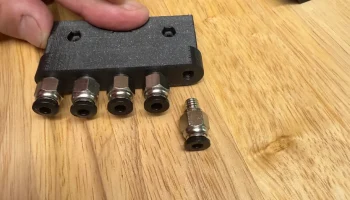

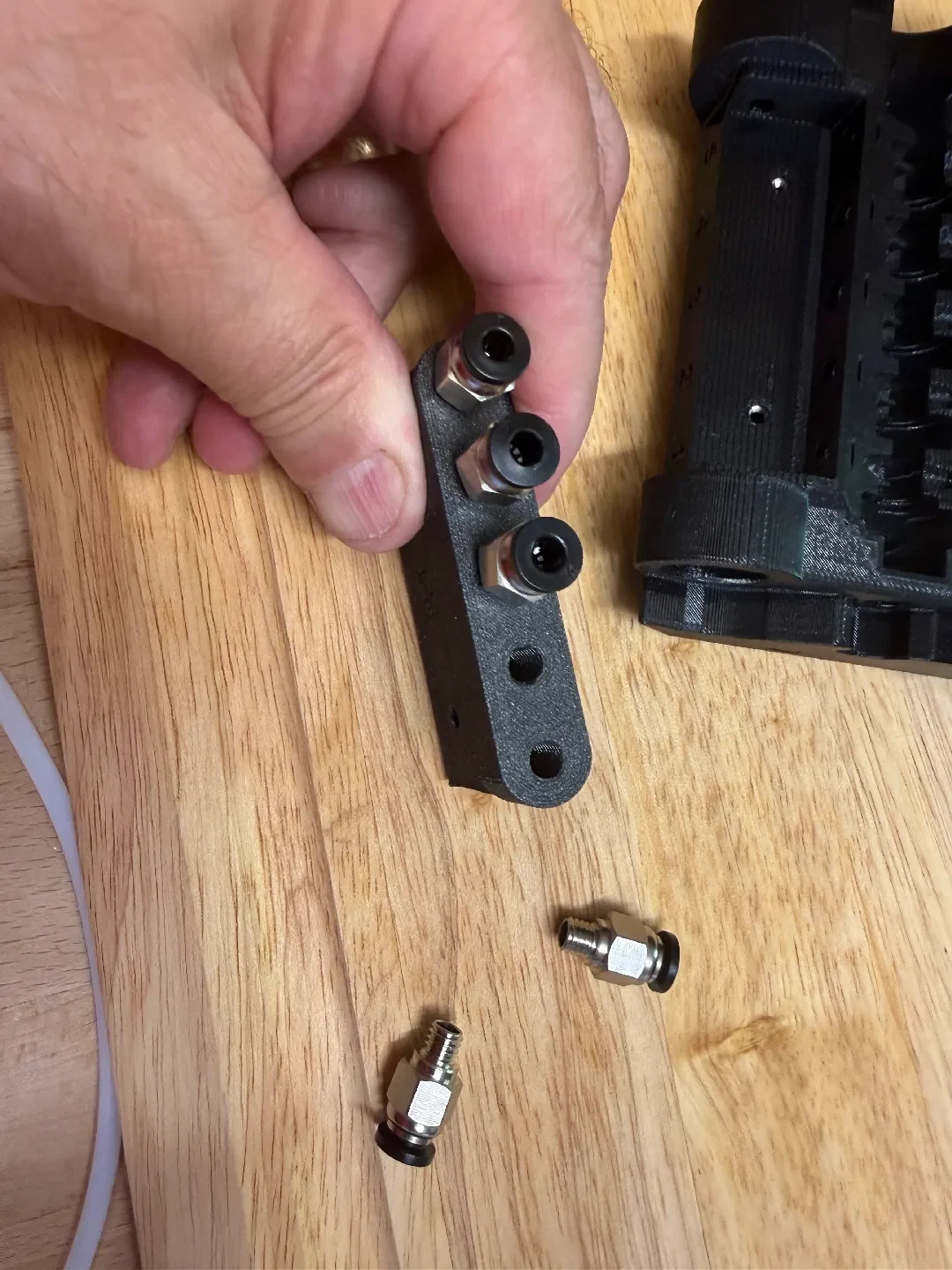

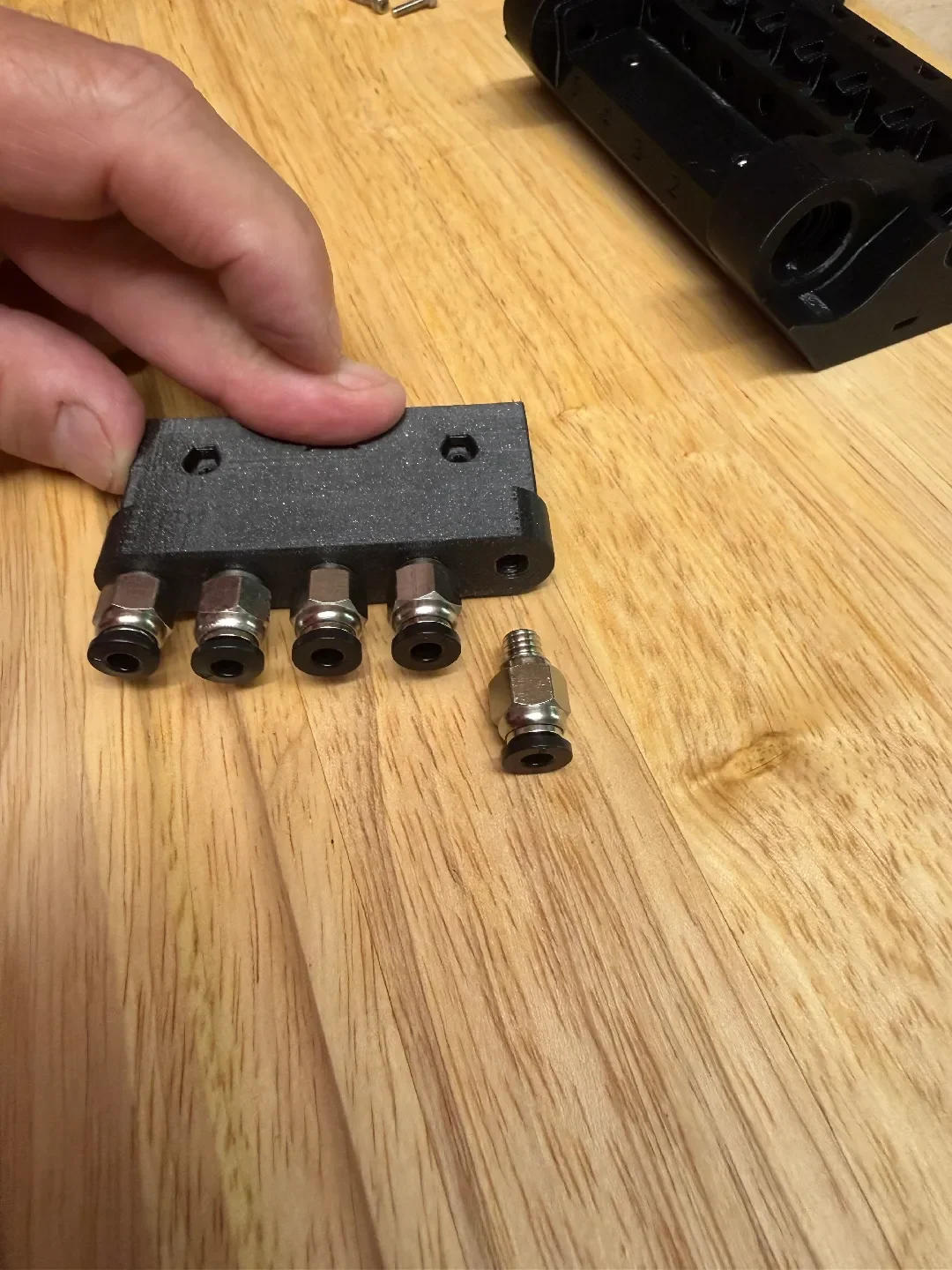

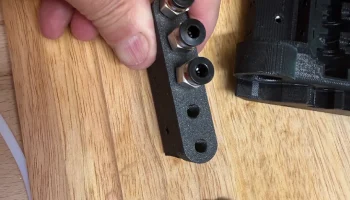

Установите пять нажимных фитингов PC4-M6.
Подготовьте все трубки из ПТФЭ с помощью инструментов для трубок из ПТФЭ LLH.
Вставляйте каждую трубку из ПТФЭ до внутреннего упора внутри корпуса MMU3.
Затяните нажимные фитинги PC4-M6.
Готов к печати.
Совместимость
Оригинальный Пруса MMU3
Стандартная трубка из ПТФЭ диаметром 4 мм.
Стандартные нажимные фитинги PC4-M6
Почему я разработал это
Эта модификация не предназначена для изменения конструкции MMU3.
Целью было просто устранить одну из наиболее распространенных механических причин неисправности.
