Механический счетчик 5.0
ПРОЧИТАЙТЕ ПЕРЕД ПЕЧАТИЮ!
Это некоммерческая печать, то есть вам не разрешено продавать файлы или распечатки этой модели.
______________________________________________________________________________________
Что это?
Это моя пятая попытка создать механический счётчик.
Он настроен так, что любой, у кого есть достаточно хорошо оснащенный (FDM) 3D-принтер, сможет его распечатать. Есть некоторые детали, которые нельзя распечатать, но их легко найти дома, в любом хозяйственном магазине или, как в моем случае, в продуктовом магазине.

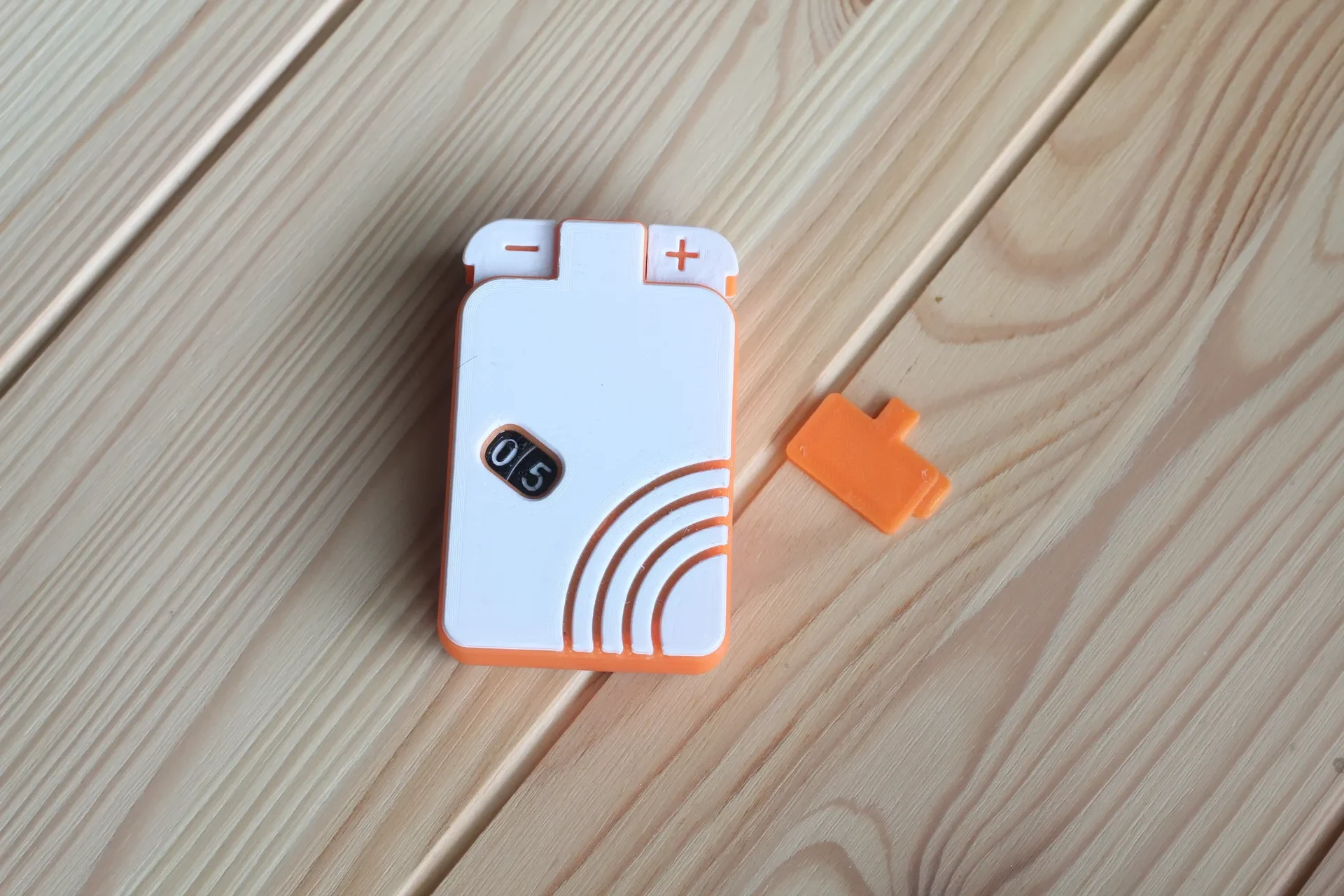

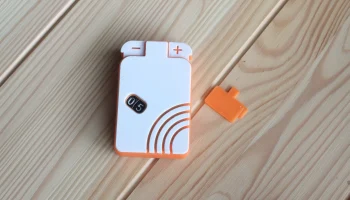

Ранее я говорил, что не буду продолжать развивать этот проект… Я ошибался. Я нашел слишком много способов улучшить дизайн версии 4, чтобы игнорировать его. Версия 5 основана на механизме версии 4, но, как видно на рисунках, она намного компактнее и проще в сборке.
Ключ, добавленный в этот проект, работает и для версии 4!
__________________________________________________________________________________________________
Видео и инструкция по сборке:

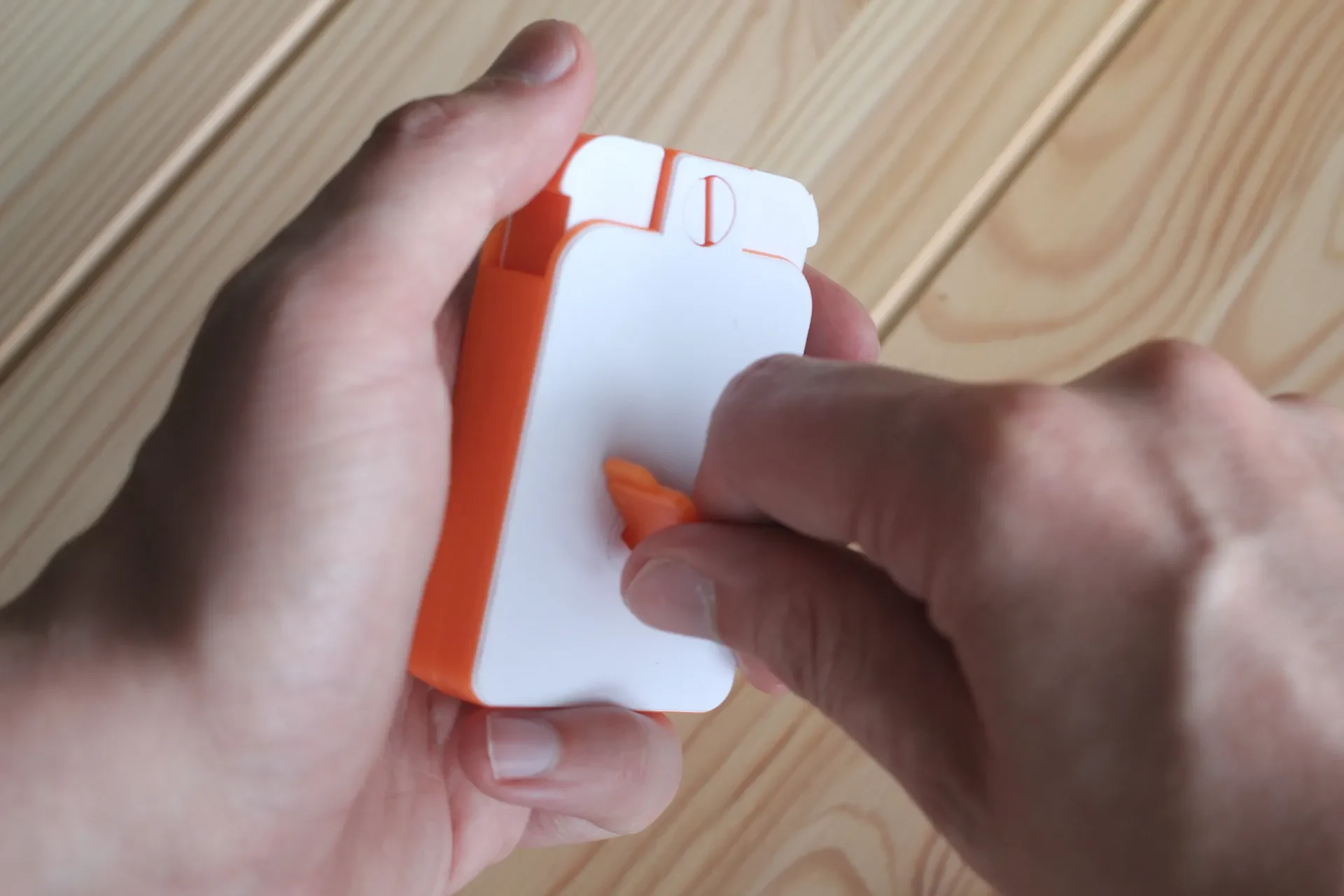

Инструкцию по сборке в формате PDF можно найти среди загружаемых файлов. Ключ работает как инструмент для скручивания/разъединения корпуса, а также как рукоятка для установки любого числа на циферблате.
Инструкция по сборке и демо (анимация):

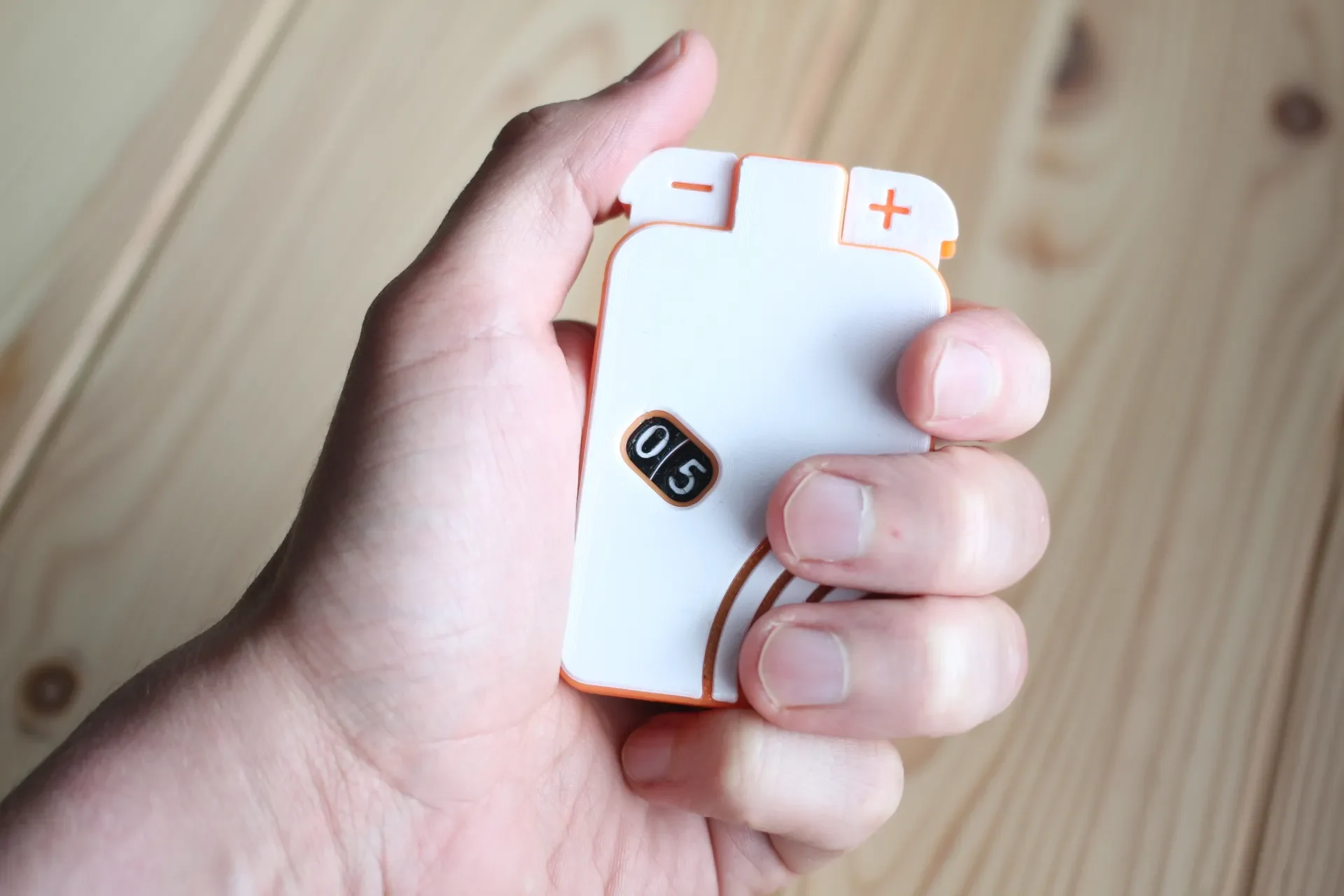

Как пользоваться счетчиком:
__________________________________________________________________________________________________
Распечатать инструкции
Распечатайте все компоненты в ориентации по умолчанию, чтобы минимизировать поддержку и максимизировать прочность детали.
Не используйте плот. Плоты имеют тенденцию придавать нижней поверхности шероховатую поверхность. Это может испортить допуски, что сделает механизм «залипшим».
Если у меня проблемы с прилипанием кровати, я всегда использую поля! Просто убедитесь, что поля полностью сняты.
Вспомогательные материалы требуются только для «второй цифры», я бы не рекомендовал использовать вспомогательные материалы для каких-либо других частей, особенно для задней крышки. В этом нет необходимости, пос��ольку все остальные детали спроектированы либо с «мостами», либо с вылетом в 45 градусов.
«Первая цифра-циферблат» и «вторая цифра-циферблат» предназначены для наложения нитей двух разных цветов, это не обязательно, но это делает цифры «выглядящими» намного сильнее. То же самое касается «Левой кнопки», «Правой кнопки» и «Передней крышки». Посмотрите фотографии и видео для вдохновения.
Перед ��боркой обязательно выкрутите винт на задней крышке. Эта часть может частично срастаться с остальной частью задней крышки.
Очистите все напечатанные детали от полей, опорного материала, неровных поверхностей и т. д.! Допуски в этом проекте довольно мягкие, но серьезные недостатки все равно могут сделать механизм «залипшим».
__________________________________________________________________________________________________

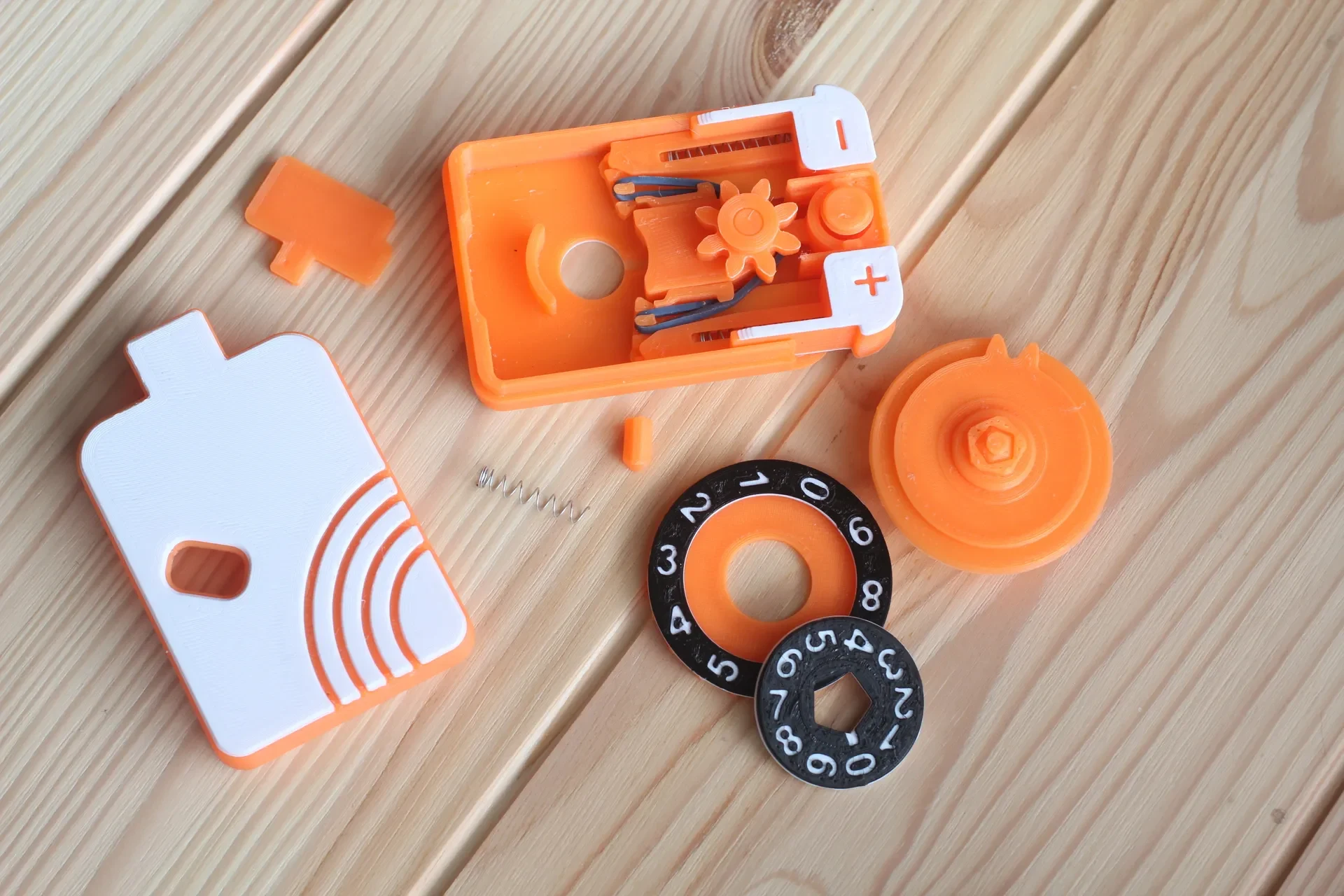

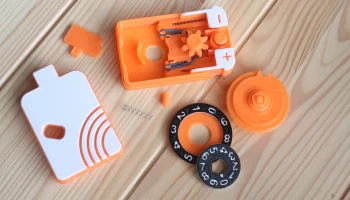

СПИСОК ДЕТАЛЕЙ (СПЕЦИФИКАЦИЯ)
ПЕЧАТНЫЕ ЧАСТИ:
1x левая кнопка
1x правая кнопка
1x левая кнопка-манипулятор
1x правая кнопка
1 передняя обложка
1 задняя крышка
1x храповое колесо
1x колпачок с храповым механизмом
1 штифт
1x 4-зубчатая частичная передача
1x стопорное кольцо шестерни
1x первая цифра-шестерня
1x второй цифровой циферблат
1x набор по первой цифре
1x ключ
НЕПЕЧАТАННЫЕ ЧАСТИ:
3 пружины на кончике ручки (по одной на каждую кнопку и одну на булавку).
1 маленькая резинка (длиной около 120-140 мм). Эта резинка должна быть достаточно маленькой, чтобы натягиваться при зацеплении за рычаги пуговиц. Однако слишком короткая резинка может не позволить рукам правильно сложиться. Должно быть возможно отрезать более длинную резинку и связать концы вместе, чтобы отрегулировать длину, хотя я этого не пробовал.
__________________________________________________________________________________________________
Устранение неполадок:
Вот список проблем и некоторые возможные решения. Если вашей проблемы нет в списке, сообщите мне, в чем она заключается, чтобы я (в зависимости от проблемы) мог ее добавить.
Проблема: кнопки залипают, когда я их нажимаю.
Очистите отпечатки от полей и т. д. Никакие подвижные части не должны подвергаться значительному трению.
Возможно, использованные вами пружины ручки слишком слабы.
Ослабьте винт на задней стороне корпуса, возможно, вы его слишком затянули.
Проблема: у меня расшатываются кнопки.
Используемые вами пружины ручки слишком короткие, их длина должна быть более 23 мм.
