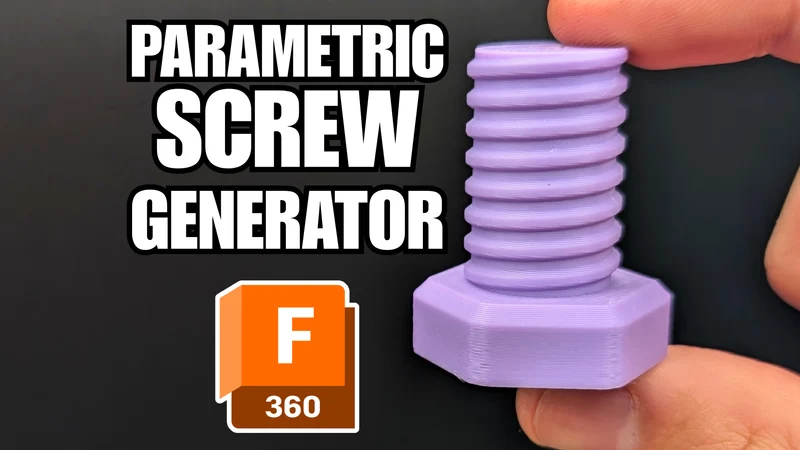

Винтовой генератор для 3D-печати для Fusion 360

Это полностью редактируемый файл Fusion 360, предназначенный для создания винтов, специально оптимизированных для 3D-печати.

Большинство стандартных метрических резьб предназначены для производства металлов, а не для печати FDM.
Это означает, что они обычно имеют:

слишком острые профили резьбы

неподдерживаемые свесы

крошечные хрупкие кончики

ненадежные допуски

Этот генератор решает эти проблемы, позволяя полностью настроить геометрию резьбы в зависимости от:

твой принтер

ваш материал

высота вашего слоя

размер вашего сопла

Цель проста:
Создавайте винты, которые надежно печатают и стабильно работают.

Особенности

Полностью параметрический файл Fusion 360.

Регулируемый угол резьбы

Регулируемое минимальное сечение резьбы

Регулируемые допуски

Автоматическое создание гаек

Версия с горизонтальным разрезным винтом для дополнительн��й прочности

Автоматическое обновление меток и размеров

Оптимизирован специально для печати FDM.

Прекрасно работает с PLA и PETG.

видео на YouTube

Полное объяснение и инженерная разбивка здесь:

Видео объясняет:

как работают печатаемые темы

почему стандартные потоки терпят неудачу

как оптимизировать винты для печати FDM

как использовать этот генератор

как создать более прочные винты для печати

Важно: Как работают темы для печати

Стандартная метрическая резьба обычно НЕ идеальна для 3D-печати.

Есть 2 основные проблемы:

1. Угол свеса

Очень острые углы резьбы создают неподдерживаемую геометрию.
В конечном итоге принтер частично печатает в воздухе, что приводит к провисанию и снижению точности.

Этот генератор позволяет регулировать угол резьбы, чтобы винт печатал чисто, без опор.

Рекомендуемые значения:

35° → лучшие механические характеристики

45° → максимальная надежность

2. Крошечные острые кончики ниток.

Стандартная резьба заканчивается очень маленькими острыми кончиками.

У принтеров FDM есть физический предел в отношении мельчайших деталей, которые они могут надежно напечатать.
Если кончик слишком тонкий, нить становится непрочной и хрупкой.

Параметр SECTION_MIN контролирует минимальное плоское сечение на кончике резьбы.

Рекомендуемые значения:

минимум 0,3 мм

Более высокие значения = более легкая печать и более прочная нить.

Меньшие значения = более компактная резьба и лучшее механическое преимущество.

Параметры пользователя

Изменять следует только параметры, отмеченные синей звездочкой.

ЛАРГО

Длина резьбового участка.

ДИАМЕТРО_EXT

Внешний диаметр винта.

SECTION_MIN

Минимальный плоский участок на кончике резьбы.

АНГУЛО

Угол стенок резьбы.

ТОЛЕРАНЦИЯ

Зазор между винтом и гайкой.

Рекомендуется:
0,15 мм

ТУЕРКА

Множитель размера гайки.

1 = стандартная гайка

2 = гайка двойного размера

и т. д.

Вертикальные и горизонтальные винты

Этот проект включает в себя две версии:

Горизонтальный разрезной винт (по умолчанию)

Винт разделен пополам и предназначен для горизонтальной печати.

Это делает винт значительно прочнее, поскольку ориентация слоев повторяет силы, приложенные к резьбе.

В комплект входит центрирующий каркас для выравнивания обеих половин.

Стандартный вертикальный винт

Если вам нужна обычная вертикальная версия:

Просто вернитесь на шаг назад по временной шкале Fusion 360.

Окончательная операция разделения исчезнет, ​​и вы получите стандартную винтовую версию.

Внутреннее отверстие

Винт имеет центральное отверстие.

Это может показаться нелогичным, но на самом деле это увеличивает прочность вертикально напечатанных винтов, поскольку создает дополнительные стенки по периметру внутри детали.

Большая часть прочности отпечатков FDM исходит от стен/периметров, а не от заполнения.

Справочный куб

Небольшой кубик, отмеченный знаком «XZ», представляет собой калибровочный кубик размером 20x20 мм, используемый только в качестве эталона шкалы.

Это помогает визуализировать фактический размер винта при проектировании.

Примечания

Это версия 1, и она, вероятно, будет развиваться со временем.

Некоторые комбинации параметров могут вызывать ошибки Fusion.

Красные метки обновляются автоматически, это может занять несколько секунд.

Этот проект предназначен в основном для принтеров FDM.

Отзывы/Предложения

Если у вас есть идеи, улучшения или вы нашли ошибки, оставьте комментарий или свяжитесь со мной:

knin3d@gmail.com

Я, вероятно, продолжу улучшать это
