Устройство переключения и намотки катушек с нитью Bambu L...

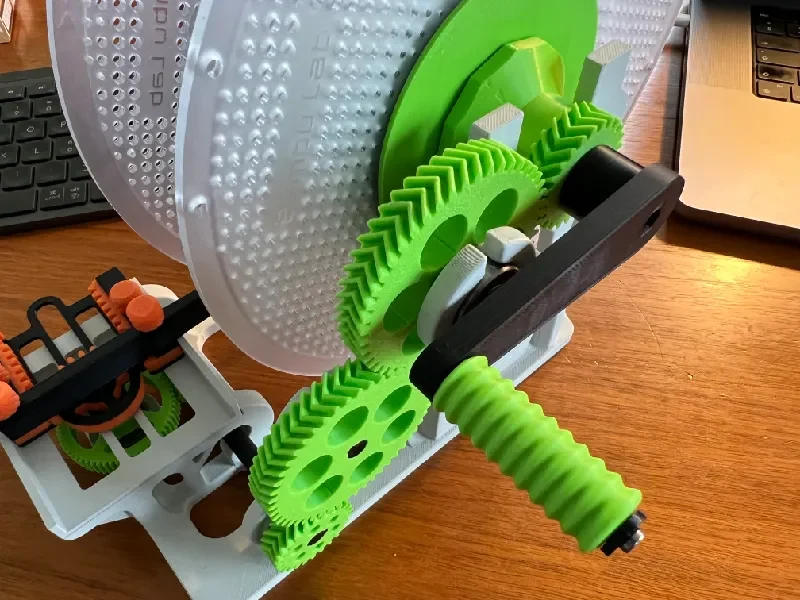

Устройство намотки нити с чисто механическим управлением для 3D-принтеров Bambu Lab P1, X1, X1C или X1CC.
Напечатано на принтере Bambu Lab X1 CC.

Посмотрите видео сначала внизу, в конце описания.
Если есть новости о модели, вы узнаете об этом в первую очередь.

Модель доступна для бесплатного скачивания и использования.
Если вы все же хотите пригласить меня на кофе за мои старания, хлопоты и время (у м��ня пару раз заканчивались нити), вы можете сделать это через:

https://paypal.me/mikloskiszely

Пожалуйста, всегда используйте функцию выравнивания станины и калибровку расхода для этой модели, особенно для шестерен и осей!
Bambu Lab P1 должен быть как минимум откалиброван. (линейное продвижение)

Я загрузил несколько предложений по печати в виде файлов *.3mf.
(5 печатных форм для Bambu Lab/Bambu Studio с пластиной PEI в конце списка — внимание, не холодная пластина)

Обновление:
Я тестировал «автомат» снова и снова и со мной тоже такое случилось: сломалась ось 45 мм (ведущая)!
Трех стен и 25% заполнения недостаточно!

Если вы еще не распечатали или сломали его, распечатайте его с помощью:

��птимальный профиль @BBL 0,16 мм
5 или более настенных петель
100% заполнение (редкая плотность заполнения)
Прямолинейный (редкий узор заполнения — устанавливается автоматически)
скорость внешней стены (как можно медленнее для большей точности), например макс 60 мм/с
поддержка (да) нормальная (авто)

Обновление 2:
Если более мощных настроек принтера для оси 45 мм недостаточно, вы также можете распечатать версию «Тяжелая нагрузка» (см. папку «Детали для тяжелой нагрузки»).

Центрирующие диски:
Если вам нужен особый размер, вы можете уменьшить или увеличить следующий размер в программе слайсера.
Например. если вам нужно 51,5 мм, то вы можете взять диск 50 мм и перед печатью соответственно масштабировать.
(51,5/50 = 1,03, т.е. печатайте на 3% больше)

Справочные настройки печати для:

Основной корпус держателя катушки намотки
Рамка держателя донорской катушки
Гайка оси правой катушки намоточного устройства и донора
Ось держателя донорской катушки без шестерни
все центрирующие диски намотчика (50/55/60/65 мм)

Настройки:

Стандартный профиль @BBL X1C толщиной 0,20 мм
+собственные настройки:
Настенные петли: 3
Внешняя стенка: 60 мм/с
Заполнение 25 %
если вам нужна поддержка, не делайте этого в вертикальных отверстиях шарикоподшипников.
опору можно использовать под держателем каретки для нити и под нижним шарикоподшипником салазок для нити. (раскрашиваем вручную)

Параметры печати для:

все шестерни
все валы/оси (кроме ведомого 45 мм, см. выше)
детали адаптера ручки или сверла
все шайбы

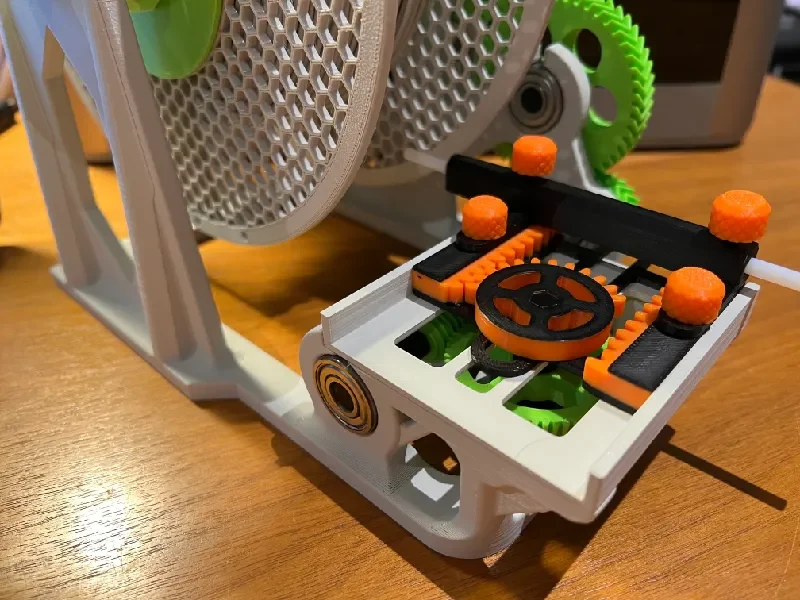

и все детали направляющей нити

Настройки:

0,16 мм Оптимально @BBL X1C
Настенные петли: 3
Внешняя стенка: 60 мм/с
Заполнение 25 %
поддержка не требуется, за исключением:
все оси с шестигранником

пожалуйста, распечатайте все детали (шестерни, оси) горизонтально, кроме:

Правая ось намоточного устройства с шестерней 25 зубьев или версия для тяжелых нагрузок
Гайка оси правой катушки намоточного устройства и донора
Шестеренчатый червь

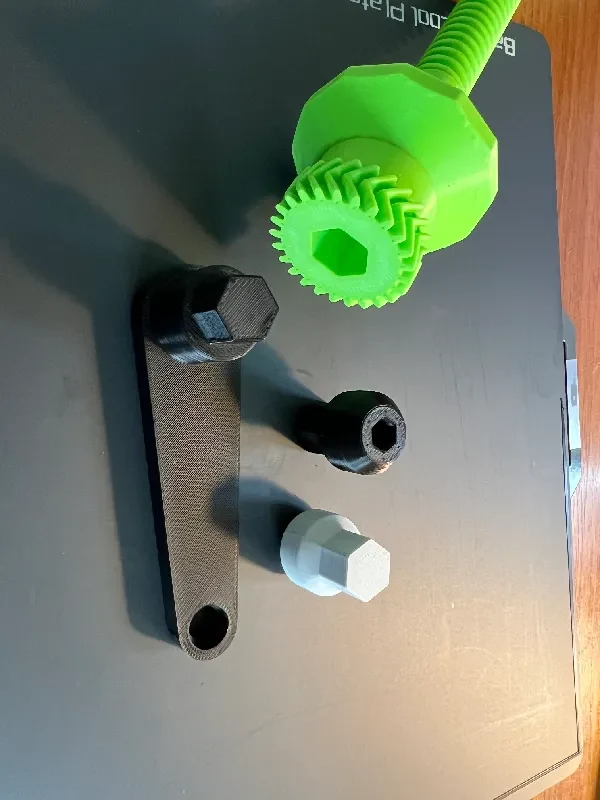

Поворотная ручка — поворотная рукоятка — ось
Поворотная ручка — поворотная рукоятка — ручка
Ось держателя донорской катушки без шестерни

Несколько отпечатков:

все центрирующие диски по 2 шт. на катушку
4 шайбы 3,0 х 8,5 мм
2 шестерни с 50 зубьями

Дополнения частей:

подшипник 7 х 608
Трубка из ПТФЭ диаметром 12-15 см.
4 винта с шестигранной головкой M3 (дополнительно, вы также можете приклеить направляющую и салазки для нити)

Веселитесь!

Инструкции по сборке:

… и как это работает:

И устранение неполадок (если они у вас есть):

Если у вас по-прежнему возникают проблемы с исходной приводной осью диаметром 45 мм, распечатайте детали для тяжелых нагрузок:
