Универсальная защелка с рычагом для коробок, напечатанных...

В моем последнем видео на YouTube:

В этом видео я сравниваю три различных механизма блокировки для коробок, напечатанных на 3D-принтере, объясняю их плюсы и минусы и показываю, когда каждый из них имеет наибольший смысл в зависимости от вашего проекта.

Я также покажу, как работает эта рычажная защелка, как ее установить, как правильно распечатать и как интегрировать ее в свои собственные конструкции коробок внутри Fusion 360.

Эта модель является одним из трех механизмов, показанных в этом видео.

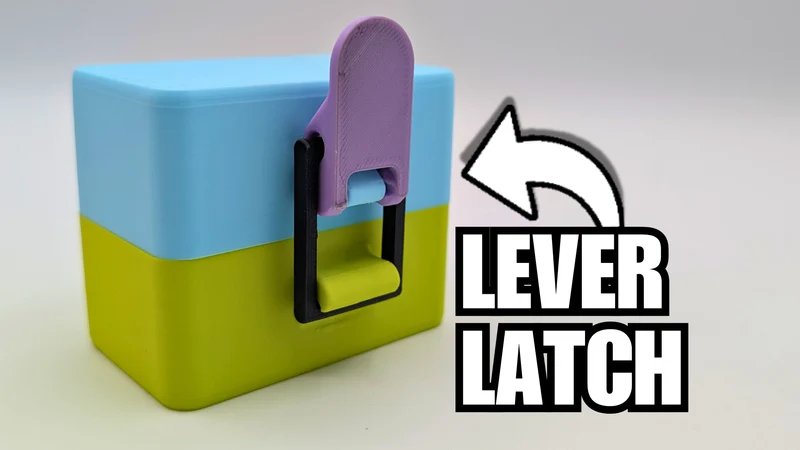

Это универсальный рычажный механизм защелки, разработанный специально для коробок, напечатанных на 3D-принтере.

В отличие от внутренних систем запирания, этот механизм полностью монтируется снаружи коробки, а значит, не занимает внутреннего пространства. Это делает его идеальным для проектов, где внутренний объем имеет значение, и вы хотите максимально увеличить полезное пространство.

Эта защелка основана на классической системе запирания рычага в стиле портфеля, переработанной и оптимизированной для печати FDM.

Первоначальная концепция работала хорошо, но мне хотелось адаптировать ее во что-то гораздо более практичное:

Легче печатать

Легче установить

Легче использовать повторно

Лучше подходит для пользовательских рабочих процессов САПР.

Самой большой целью этого ремикса была модульность.

Вместо того, чтобы предоставить вам только коробку с прикрепленным механизмом, я создал защелку как отдельный файл STEP, чтобы вы могли напрямую импортировать ее в свои собственные модели и интегрировать в любую созданную вами коробку.

Это означает, что вы можете:

Импортируйте его в Fusion 360.

Совместите его с вашим собственным дизайном коробки

Используйте операции объединения/вырезания

Адаптируйте его к своему рабочему процессу

Создайте профессиональные запирающие системы за считанные минуты

Он рассчитан на толщину стенок 3 мм, что делает установку простой и последовательной.

Включенные файлы:

1. Универсальная защелка рычага (STEP).

Многоразовый механизм защелки, готовый к использованию в САПР, для прямой интеграции в индивидуальные конструкции.

Рекомендуемый файл:
Universal_Lever_Latch_3mm_Parametric.step

2. Демо-бокс (STL)

Полностью готовый к печати образец коробки с уже встроенной защелкой.

Рекомендуемый файл:
Lever_Latch_Demo_Box_3mm_ReadyToPrint.stl

Этот демонстрационный блок позволяет протестировать механизм перед интеграцией его в ваши собственные проекты.

Зачем использовать этот механизм?

Любая система запирания имеет свои недостатки.

В видео на YouTube я сравниваю это с двумя другими механизмами:

Полностью печатная пружинная защелка (суперкомпактная)

Боковая защелка с металлической пружин��й (приятное тактильное ощущение)

Эта рычажная защелка является лучшим вариантом, если:

[v] Вы хотите сохранить внутреннее пространство коробки
[v] Вам нужна прочная и жесткая система закрывания
[v] Вам нужно что-то простое для понимания и сборки
[v] Вам нужен механизм в стиле «ящик для инструментов» или «портфель»

Компромиссы:

Требуется внешнее пространство

Немного громоздче, чем системы с внутренними защелками.

Нужен вспомогательный материал (уже оптимизирован в этой версии)

Чтобы решить проблему поддержки, я добавил специальную геометрию поддержки вручную, которую можно легко удалить после печати с помощью резаков или плоскогубцев, оставив очень чистую поверхность.

Настройки печати

Рекомендуется:

Высота слоя: 0,2 мм

Стен: 3

Заполнение: 15-20%

Поддержка: только там, где это необходимо

Материал: ПЛА/ПЭТГ

Разработано в Fusion 360.
Оптимизирован для функциональной печати.
Сделано для производителей.
