Генератор винтов для 3D-печати для FreeCAD (оптимизирован...

Исходное описание Икера Либано | KNIN Custom, скопированный и адаптированный к версии FreeCAD (изменения выделены курсивом):

Обновление: генератор был разработан в FreeCAD 1.1.1, поэтому при использовании генератора следует использовать FreeCAD 1.1.1 или более позднюю версию.

Генератор винтов для 3D-печати для FreeCAD

Это полностью редактируемый файл FreeCAD, предназначенный для создания винтов, специально оптимизированных для 3D-печати.

Большинство стандартных метрических резьб предназначены для производства металлов, а не для печати FDM.
Это означает, что они обычно имеют:

слишком острые профили резьбы

неподдерживаемые свесы

крошечные хрупкие кончики

ненадежные допуски

Этот генератор решает эти проблемы, позволяя полность�� настроить геометрию резьбы в зависимости от:

твой принтер

ваш материал

высота вашего слоя

размер вашего сопла

Цель проста:
Создавайте винты, которые надежно печатают и стабильно работают.

Особенности

Полностью параметрический файл FreeCAD.

Регулируемый угол резьбы

Регулируемое минимальное сечение резьбы

Регулируемые допуски

Автоматическое создание гаек

Регулируемая высота головки болта

Регулируемая высота гайки

Регулируемая фаска кончика

Регулируемая фаска гайки

Тело отверстия

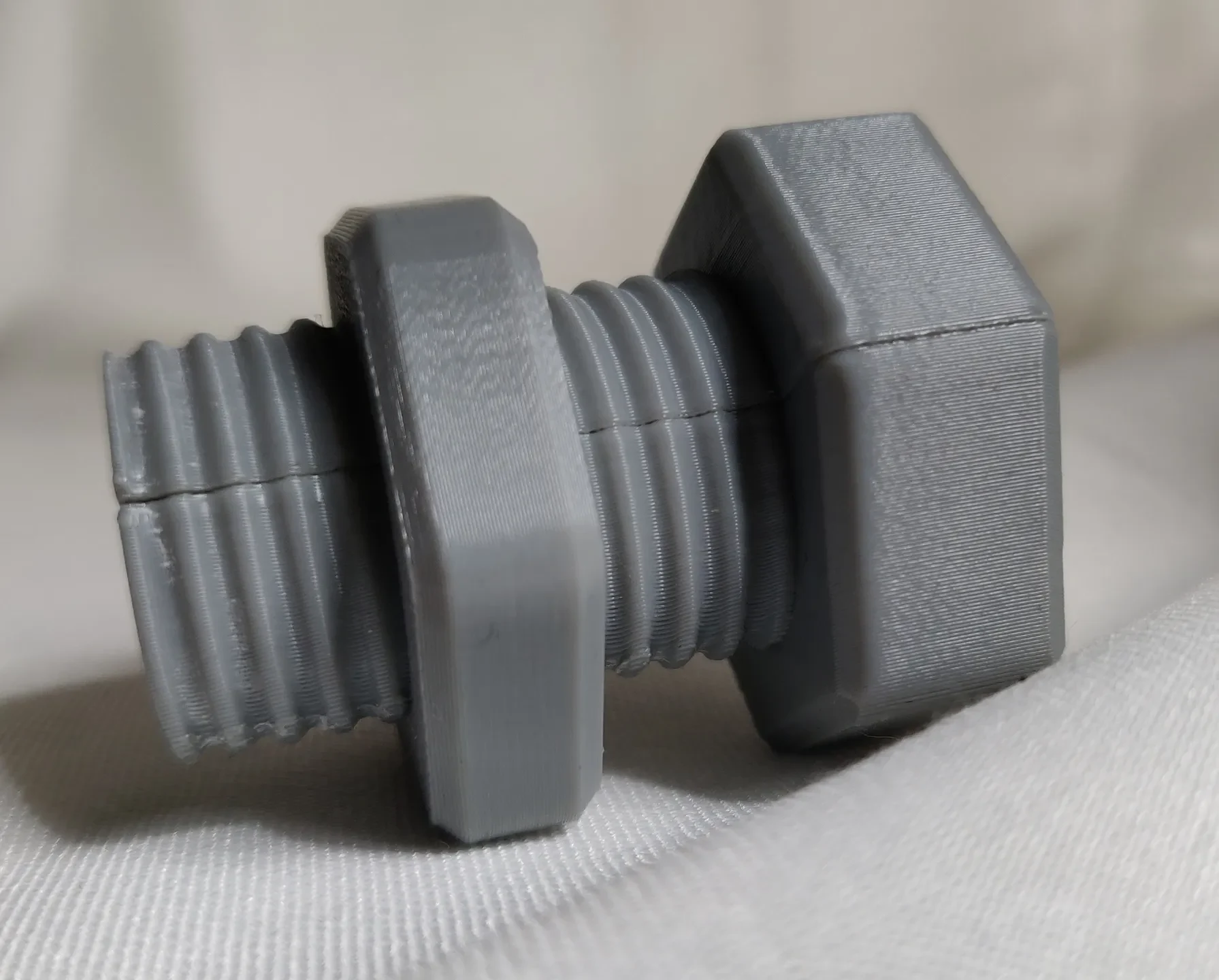

Версия с горизонтальным разрезным винтом для дополнительной прочности

Оптимизирован специально для печати FDM.

Прекрасно работает с PLA и PETG.

видео на YouTube

Полное объяснение и инженерная разбивка здесь:

Видео объясняет:

как работают печатаемые темы

почему стандартные потоки терпят неудачу

как оптимизировать винты для печати FDM

как использовать этот генератор

как создать более прочные винты для печати

Важно: Как работают темы для печати

Стандартная метрическая резьба обычно НЕ идеальна для 3D-печати.

Есть 2 основные проблемы:

1. Угол свеса

Очень острые углы резьбы создают неподдерживаемую геометрию.
В конечном итоге принтер частично печатает в воздухе, что приводит к провисанию и снижению точности.

Этот генератор позволяет регулировать угол резьбы, чтобы винт печатал чисто, без опор.

Рекомендуемые значения:

35° → лучшие механические характеристики

45° → максимальная надежность

2. Крошечные острые кончики ниток.

Стандартная резьба заканчивается очень маленькими острыми кончиками.

У принтеров FDM есть физический предел в отношении мельчайших деталей, которые они могут надежно напечатать.
Если кончик слишком тонкий, нить становится непрочной и хрупкой.

Параметр SECTION_MIN контрол��рует минимальное плоское сечение на кончике резьбы.

Рекомендуемые значения:

минимум 0,3 мм

Более высокие значения = более легкая печать и более прочная нить.

Меньшие значения = более компактная резьба и лучшее механическое преимущество.

Параметры пользователя

Изменять следует только нескрытые параметры.

THREAD_LENGTH

Длина резьбового участка.

ДИАМЕТР_EXT

Внешний диаметр винта.

SECTION_MIN

Минимальный плоский участок на кончике резьбы.

УГОЛ

Угол стенок резьбы.

ОФОРМЛЕНИЕ

За��ор между винтом и гайкой.

Рекомендуется:
0,15 мм

ГАЙКА

Множитель размера гайки.

1 = стандартная гайка

2 = гайка двойного размера

и т. д.

CHAMFER_TIP

Размер фаски кончика винта (0 мм означает отсутствие фаски)

CHAMFER_NUT

Размер фаски гайки (обе стороны), если установлено значение 0, фаска на гайке не будет сниматься.

BOLT_HEAD_HEIGHT

Высота головки болта (если 0, будет использоваться исходный масштаб с помощью ГАЙКИ)

NUT_HEIGHT

Высота гайки (если 0, будет использоваться исходное масштабирование с помощью NUT)

HOLE_HEIGHT

Высота создаваемого тела отверстия

3. Экспортируйте свою модель

Файл FreeCAD содержит четыре части, которые вы можете экспортировать:

Винтовая вертикальная печать

Содержит винт, предназначенный для печати в вертикальном направлении.

Гайка

Содержит гайку, соответствующую сгенерированному винту.

Отверстие в корпусе

Содержит тело отверстия, необходимого для винта (можно вычесть из других ваших проектов).

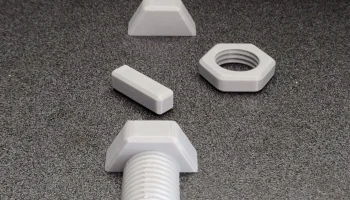

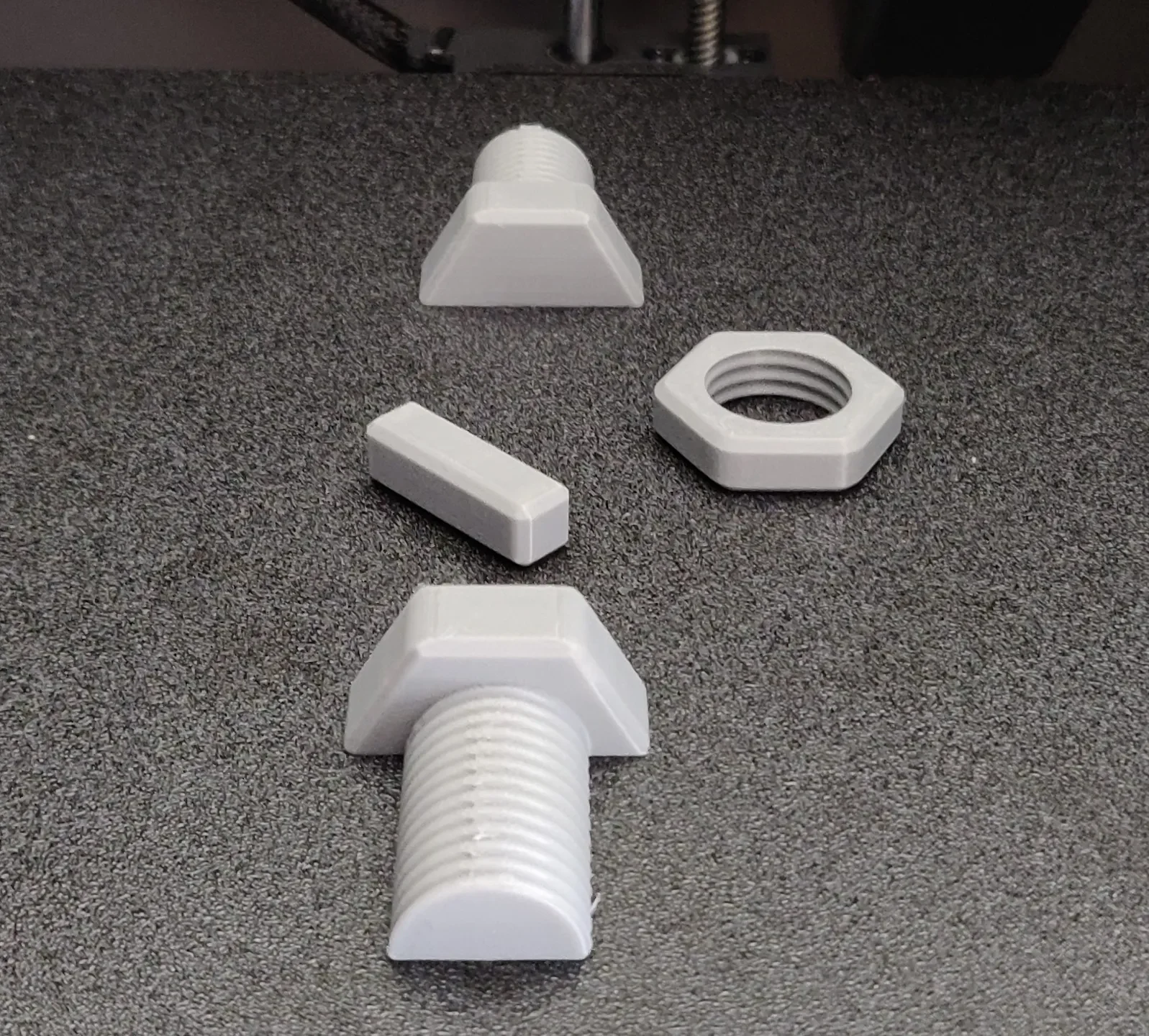

Винтовая горизонтальная печать

Содержит разрезной винт, предназначенный для печати в горизонтальном направлении с центрирующей деталью.

Примечания

Это версия 1, и она, вероятно, будет развиваться со временем.

Некоторые комбинации параметров могут вызывать ошибки FreeCAD (иногда эти ошибки можно устранить, внося корректировки на 1 мкм, например, в SECTION_MIN, это не повлияет на печать).

Красные метки обновляются автоматически и могут занять несколько секунд.
