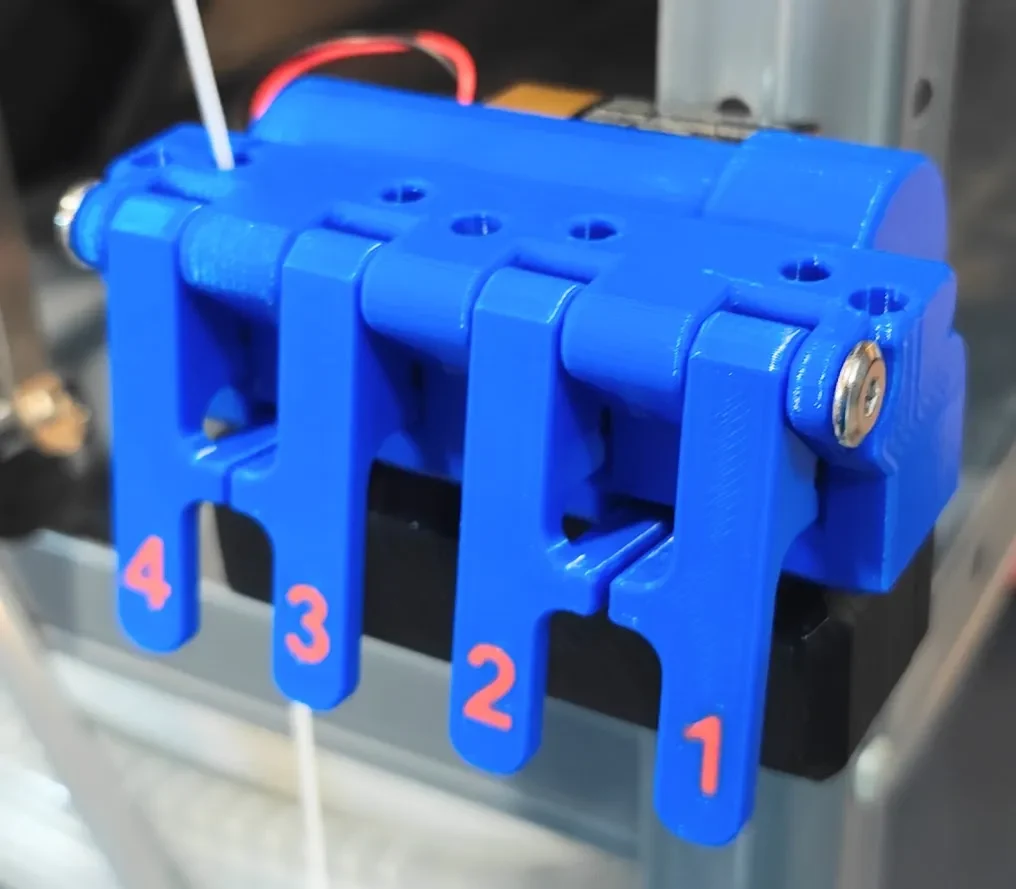

Скоростной загрузчик SideKick для Prusa Core One INDX.......
О
Я был в восторге от INDX с момента его первого показа, поэтому, конечно, я заказал его. К сожалению, у меня еще не было Core One, поэтому я не смог принять заказы на Founders Edition. Я заказал оба, как только они были открыты для публичного заказа, так что я должен получить свой довольно рано. Тем не менее, я обдумывал идеи о том, как спроектировать SideKick, если бы не 4 сопла на каждой стороне конструкции Core One INDX. Я начал работать еще до релиза, используя различные фотографии и видеокадры, чтобы угадать определенные размеры. Как только файлы моделей для печати были опубликованы, я смог импортировать официальные модули датчиков накаливания, чтобы обновить и завершить свои проекты. Я сделаю все, что смогу, чтобы убедиться, что с ним можно работать, но он не будет тестироваться на реальной машине до тех пор, пока я не получу свою или кто-то другой не осмелится стать бета-тестером раньше меня. Я знаю парня, который мог бы. ;-)
Цели разработки были аналогичны первоначальному SideKick для XL, но я решил не ориентироваться на питание от батареи. Я также решил отказаться от некоторой компактности и приобрести более доступный мотор-редуктор, чем предыдущий. Наряду с некоторыми распечатанными шестернями «елочка», позволяющими сделать все устройство компактным, а не чертовски длинным, большинство других элементов дизайна аналогичны SideKick для XL.
Нет, это не РАЗГРУЗКА нити. Почему? Поскольку держатели катушек также не моторизованы, использование их для разгрузки само по себе приведет к тому, что куча размотанной нити приведет к потенциальным проблемам с запутыванием. Поскольку вам в любом случае придется вручную наматывать выгруженную нить, вы можете сделать это и для ее выгрузки. Тем не менее, если у вас есть какой-то держатель катушки с автоматической перемоткой, будет довольно просто добавить где-нибудь реверсивный переключатель. Действуй! Я верю в тебя!
Файлы STEP предоставляются для легкой модификации и ремикширования. Я с нетерпением жду возможности увидеть, что делают люди!
Спецификация материалов
Комплект Blurolls
Blurolls согласилась продать полный комплект для создания SideKick для INDX. Обратите внимание, что из комплектов состоит ОДИН SideKick, поэтому, если у вас есть INDX из восьми инструментов, вам понадобятся ДВА комплекта, чтобы сделать оба SideKick для всех восьми инструментов.
Нажмите здесь, чтобы перейти на веб-страницу Blurolls и заказать комплект SideKick для Core One INDX!
(Ссылка скоро появится!)
Кроме того, обеспечение питанием зависит от вас. поэтому, если у вас еще нет источника питания, подумайте об этом заранее, чтобы у вас было все необходимое, когда прибудут комплекты. Например, дешевый универсальный источник питания с переменным напряжением или даже понижающий преобразователь, если вы планируете питать его от собственного блока питания принтера. Конечно, вариант с напряжением 9 В по-прежнему возможен, но в настоящее время в конструкции не предусмотрен батарейный отсек для него.
Собственный источник
Это детали, необходимые для ONE SideKick. Если вы делаете два, обязательно удвойте все счета. Ссылки на Amazon, приведенные ниже, предназначены для Amazon USA и НЕ являются партнерскими ссылками. Если вы обнаружите ссылку с истекшим сроком действия, пожалуйста, напишите мне.
1 шт. Мотор-редуктор постоянного тока 25GA-370, 500 об/мин при 12 В идеально подходит
1 шт. 90 мм диаметром 5 мм. D-образный вырез/профиль/тип стержня
2 шт. Винт/болт M5x45 мм
2 шт. квадратная гайка M3
2 шт. Винт M3x6 мм с плоской головкой (потайной головкой)
2 шт. M3x4 мм установочный/установочный винт
4 шт. M3x10 мм установочный/установочный винт
7 винтов M3x8 мм с головкой под торцевой ключ
2 шарикоподшипника MR115-2RS (ВД 5 мм x НД 11 мм x Ширина 4 мм)
4 шт. шарикоподшипник 683ZZ (внутренний диаметр 3 мм x наружный диаметр 7 мм x ширина 3 мм)
4 шт., диаметр 11 мм, диаметр 5 мм, шестерня экструдера для 3D-принтера, совместимая с Ender 3 и др.
2 шт. Микроконцевой выключатель (6,4 x 20 x 10 мм)
Трубка из ПТФЭ длиной не менее 72 мм с наружным диа��етром 4 мм и внутренним диаметром 2 мм (разрезанная на четыре секции по 18 мм)
Несколько дюймов провода небольшого сечения (я использовал провод для динамиков 24 г)
Сборка
Инструкции по печати
Распечатайте все модели в указанной ориентации. Не должно быть необходимости в добавлении опор. Опоры отрыва уже добавлены по мере необходимости. Для верхней и нижней частей основного корпуса рекомендуется использовать чистые настройки перемычки, поэтому найдите оптимальные настройки для вашей машины. Как показано в этом видео, хорошим началом будет изменение скорости моста на 1,7 и скорости моста на 10 мм.
