Prusa Core One Nozzle Wiper Remix V1 и продувочный контей...
Этот стеклоочиститель был заменен новой версией с несколькими улучшениями:
Улучшенные размеры для точной посадки.
Правосторонняя версия
Тонкий профиль для беспрепятственной видимости светодиодной строки состояния
Улучшенное положение силиконовой подушечки позволяет протирать всю подушечку.
Генератор G-кода последовательности очистки на основе браузера

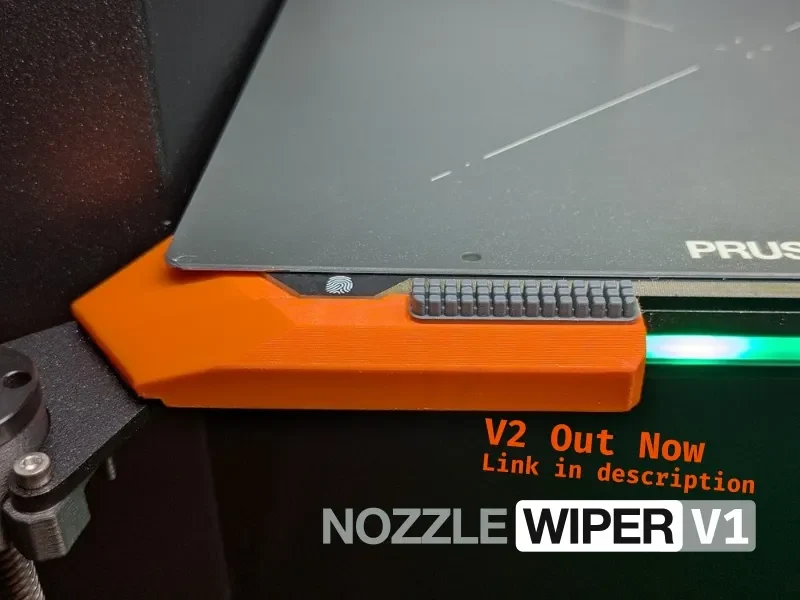

Ознакомьтесь с новым >> Core One Nozzle Wiper V2 с продувочным контейнером <<.

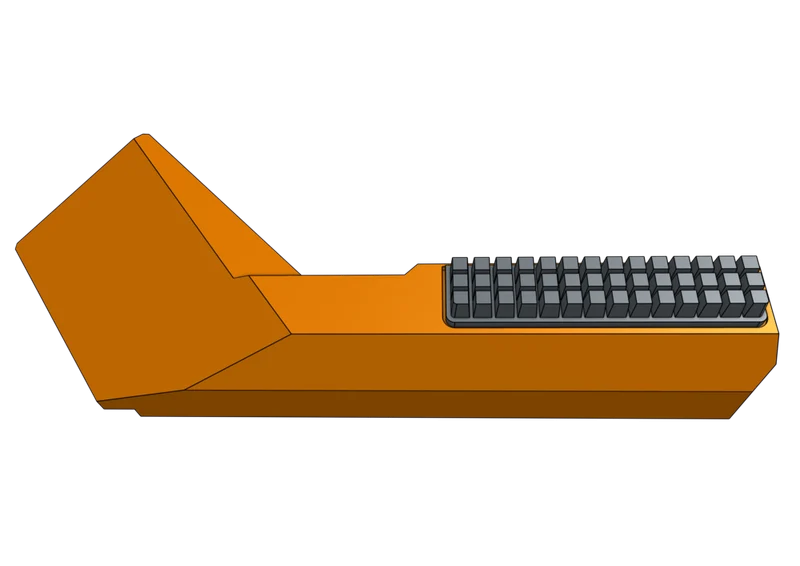

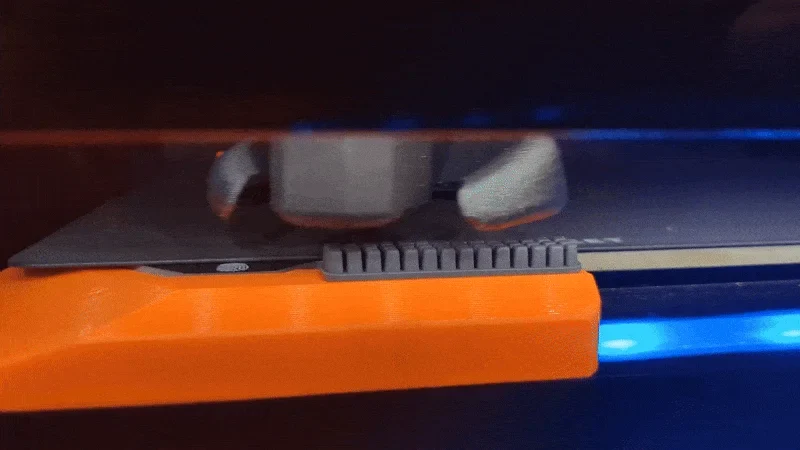

Это рычаг очистителя сопла для Prusa Core One, в котором используются силиконовые накладки очистителя сопла Bambu Lab A1.
Это ремикс на Core One Nozzle Wiper Remix V1.1 от Эда.
Изменения в версии Эда
Сплющена передняя часть, чтобы можно было печатать на боку без подставок.
Уменьшена общая толщина, чтобы она не сильно закрывала светодиодную строку состояния под кроватью.
Предоставление двух версий с термофиксирующими вставками: вставки Voron spec D5.0 и RatRig spec D4.6.
Предоставление версии с квадратной гайкой
Предоставление версии с шестигранной гайкой

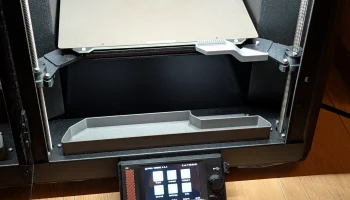

Сюда также входит модифицированная версия Ed's Core One Purge Bin Remix, которая подходит для модифицированного рычага стеклоочистителя.
Необходимое оборудование для рычага стеклоочистителя
Версия со вставкой для термофиксации
Кол-во
Описание
Поиск
1
Силиконовый очиститель сопла Bambu Lab для принтера А1
Магазин лаборатории Бамбу, Aliexpress
1
M3 D5.0 L4.0 (спецификация Voron) или M3 D4.6 L4.0 (спецификация RatRig) латунная термофиксационная вставка
Aliexpress, Кухня с ЧПУ, 3DJake
1
Винт с головкой под торцевой ключ или полукруглой головкой M3 x 8 мм
Запчасти Core One, Алиэкспресс
Все ссылки на источники проверены мной, если не указано иное.
Версия с квадратной гайкой
Кол-во
Описание
Поиск
1
Силиконовый очиститель сопла Bambu Lab для принтера А1
Магазин лаборатории Бамбу, Aliexpress
1
Гайка квадратная М3 тонкая (DIN 562 / Prusa M3nS)
Запчасти Core One, Prusa, Aliexpress
1
Винт с головкой под торцевой ключ или полукруглой головкой M3 x 10 мм.
Запчасти Core One, Алиэкспресс
Все ссылки на источники проверены мной, если не указано иное.
Версия с шестигранной гайкой
Кол-во
Описание
Поиск
1
Силиконовый очиститель сопла Bambu Lab для принтера А1
Магазин лаборатории Бамбу, Aliexpress
1
Шестигранная гайка M3 (DIN 934 / Prusa M3n)
Запчасти Core One, Алиэкспресс
1
Винт с головкой под торцевой ключ или полукругл��й головкой M3 x 12 мм.
Запчасти Core One, Алиэкспресс
Все ссылки на источники проверены мной, если не указано иное.
Печать рычага стеклоочистителя

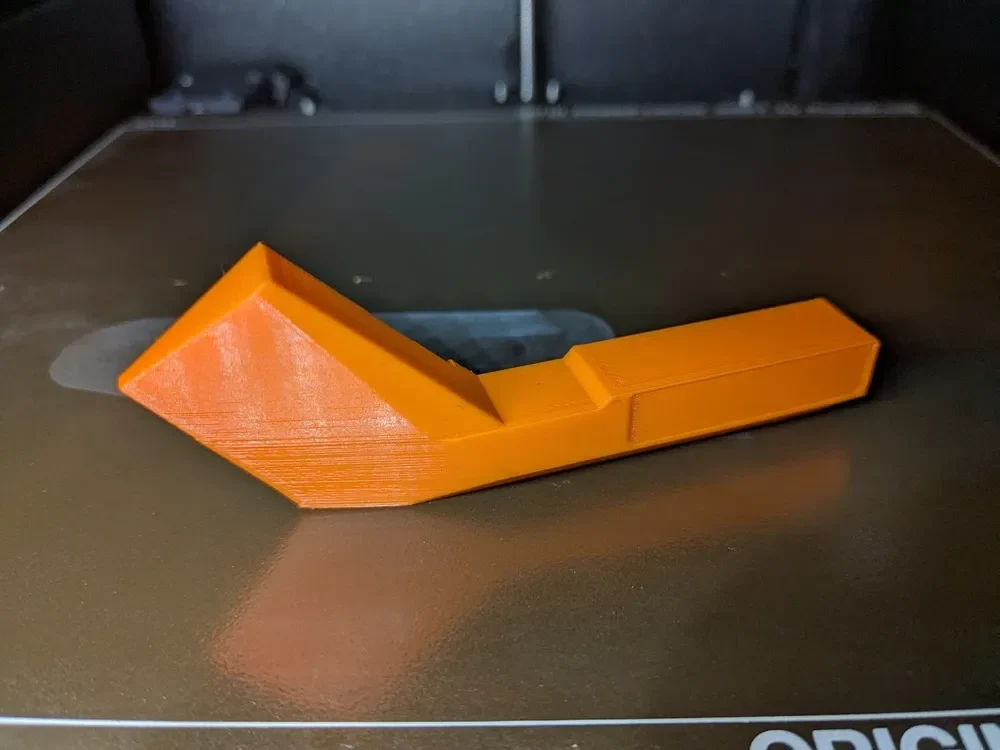

Распечатайте деталь лицевой стороной вниз. Файлы STL предварительно поворачиваются для печати.
Рекомендуемые настройки
Деталь длинная и тонкая, что делает ее склонной к деформации на более узкой стороне. Я настоятельно рекомендую использовать поля, если вы решите использовать материал, который любит деформироваться.
Материал: используйте материал, подходящий для температуры внутри корпуса. Я использовал Prusament PC Blend. Другие подходящие материалы: PC Blend CF, другие ПК, ASA, ABS.
Высота слоя: 0,2 мм
Ширина экструзии: 0,45 мм
Периметры: 4
Заполнение: 15% гироид
Поддерживает: нет
Брим: рекомендуется

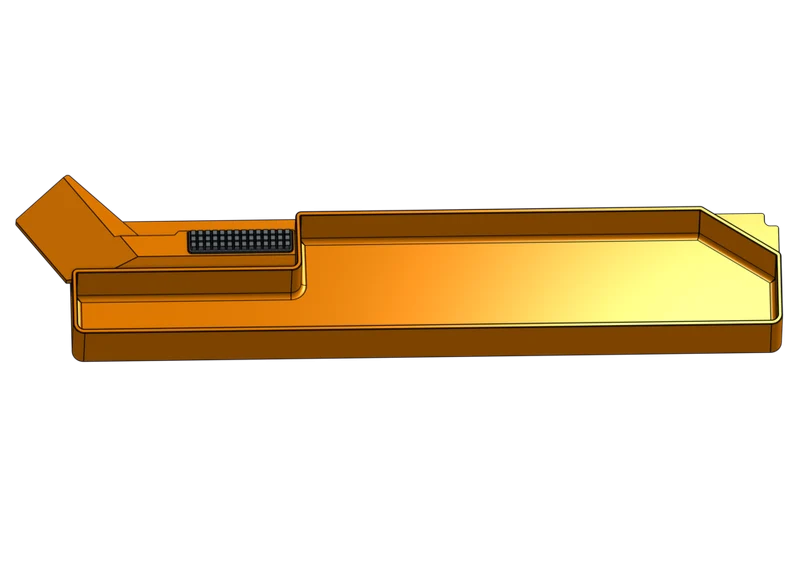

Очистить бункер
Отказ от ответственности: я лично еще не распечатывал и не тестировал модифицированную корзину для очистки, но @folkommen распечатал корзину для очистки (см. «Создание»), и она, похоже, работает нормально.
Магниты
В зависимости от того, какую версию вы используете, вам понадобится либо...
до 5 неодимовых блочных магнитов размером 20x5x2 мм
до 4-х неодимовых блочных магнитов размером 20x10x2 мм
до 10 неодимовых дисковых магнитов размером 6х2 мм.
до 8 неодимовых дисковых магнитов размером 8х2 мм.
до 5 неоди��овых дисковых магнитов размером 10х2 мм.
Вам не обязательно использовать все магнитные карманы. Магнитные карманы имеют зазор 0,2 мм вокруг магнита (на 0,4 мм больше номинального размера магнита).
Настройте в Onshape

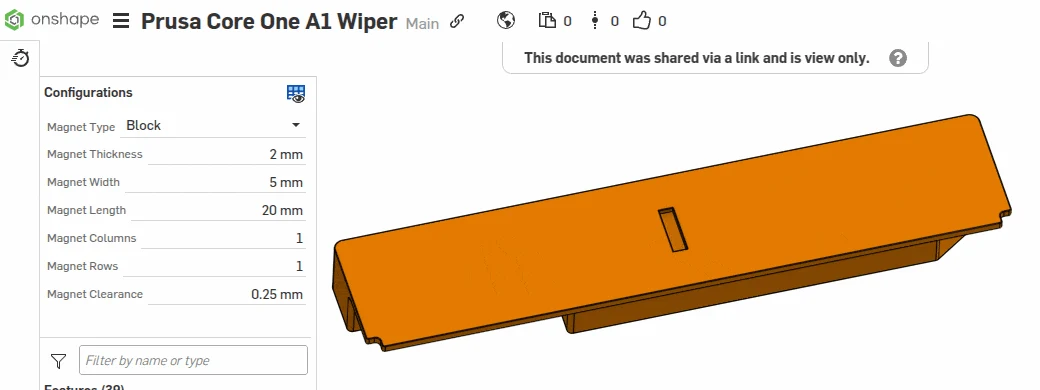

Используете разные магниты? Вы можете настроить магниты очищающего контейнера в Onshape и изменить тип, размеры, строки, столбцы и зазор на панели «Конфигурации» в левом верхнем углу боковой панели.
Для экспорта щелкните правой кнопкой мыши по детали и выберите «Экспорт». В диалоговом окне «Экспорт» выберите STL в качестве выходного формата и установите единицы измерения в миллиметры.
Печать
Напечатайте продувочный контейнер со встроенным структурным профилем 0,2 мм из материала, выдерживающего температуру. Учитывая, что он н�� несет никакой нагрузки и не находится рядом с источником тепла, PETG показывает
