Угольный фильтр BentoBox v2.0 для Bambu Lab X1C, прилагае...

ВАЖНО

Загрузите файл проекта «BentoBoxV2 2023XXXX.3mf» 3mf и «Руководство пользователя BentoBox20 2023XXXX.pdf». Описания, спецификация и инструкции по сборке находятся там. Я изо всех сил стараюсь сделать его максимально полным.

Используйте только гранулы активированного угля, БЕЗКИСЛОТНЫЕ. В противном случае вы быстро испортите принтер.

Если вы хотите купить готовый BentoBox, обратитесь к продавцам в вашем регионе.

ОБНОВЛЕНИЕ 16 февраля 2024 г.

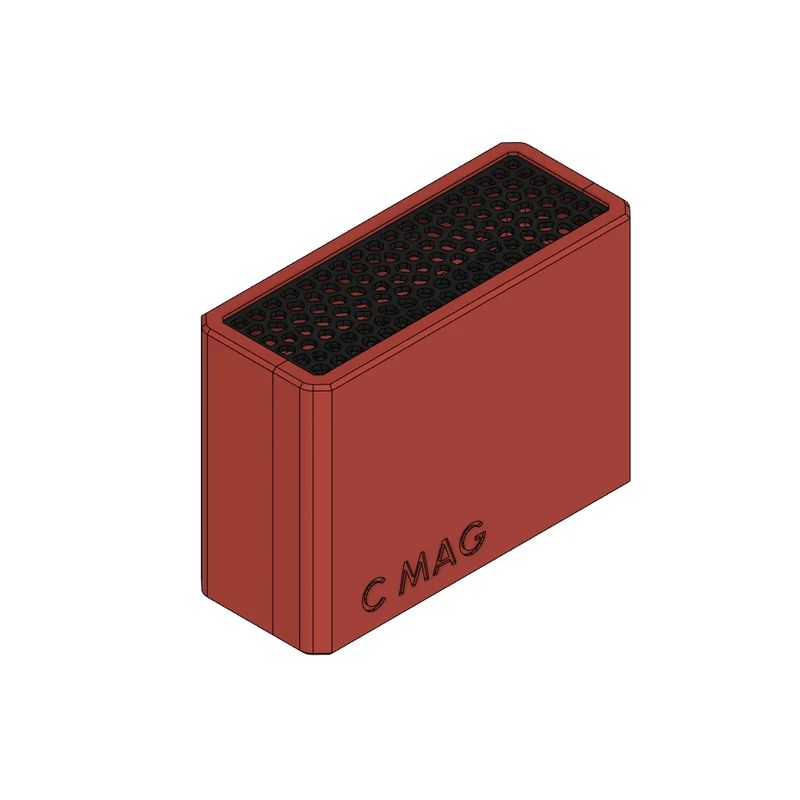

Грили на CMAG генерируются слайсерами. Если вы используете Bambu Slicer или Orca Slicer. нажмите «Срез», и настройки создадут отверстия для гриля. Если вы используете Prusa Slicer, в загрузке есть версия для Prusa Slicer. Если вы используете Cura, прочтите руководство пользователя по настройке сл��йсера для создания отверстий для гриля.

ВВЕДЕНИЕ

Американский поставщик BentoBoxV2. Результат сотрудничества ThrutheFrame и Voxelpla, предлагающий полный комплект (напечатанный ПЭТ-g) с HEPA-фильтром и бескислотным активированным углем. Для получения дополнительной информации посетите магазин Voxelpla.

Поставщик BentoBoxV2 из ЕС теперь доступен для продажи. Партнерство между ThrutheFrame и Veetec3D позволяет предложить полный предварительно собранный комплект с HEPA-фильтром и бескислотным активированным углем. Для получения дополнительной информации посетите магазин VTC3D.

Бразильский поставщик BentoBoxV2 теперь доступен для продажи. 3D4U предлагает полный предварительно собранный комплект, напечатанный из ABS, с HEPA-фильтром и активированным углем. Для получения дополнительной информации посетите магазин 3D4U.

Введение

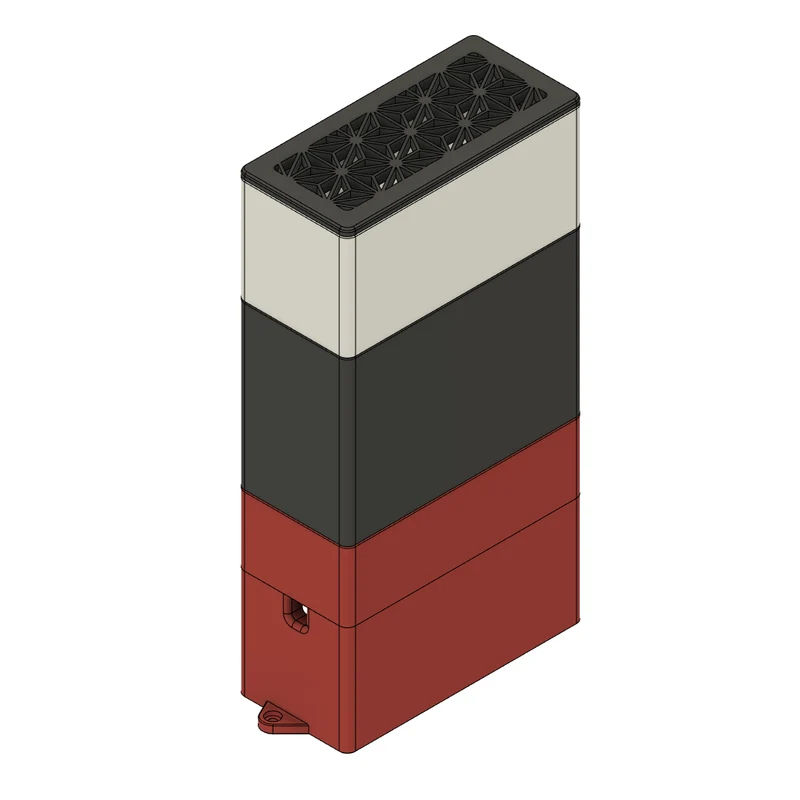

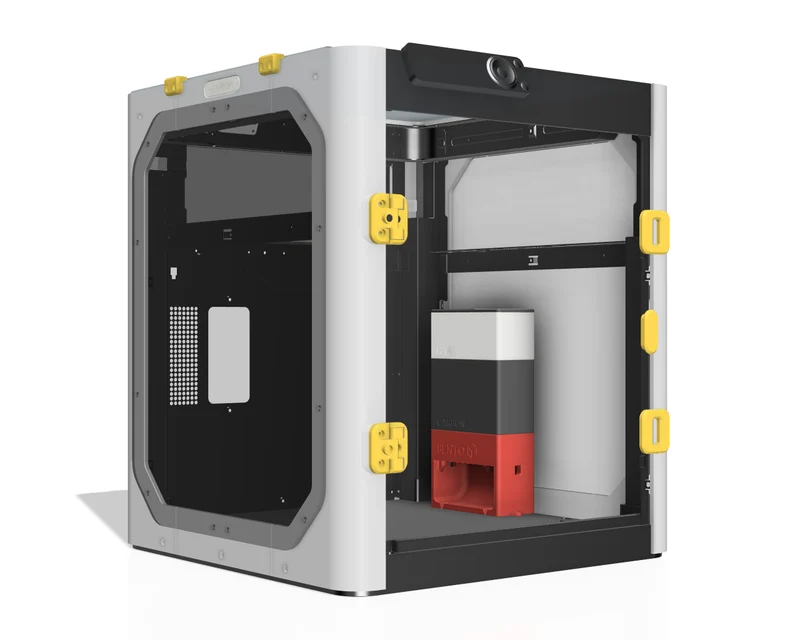

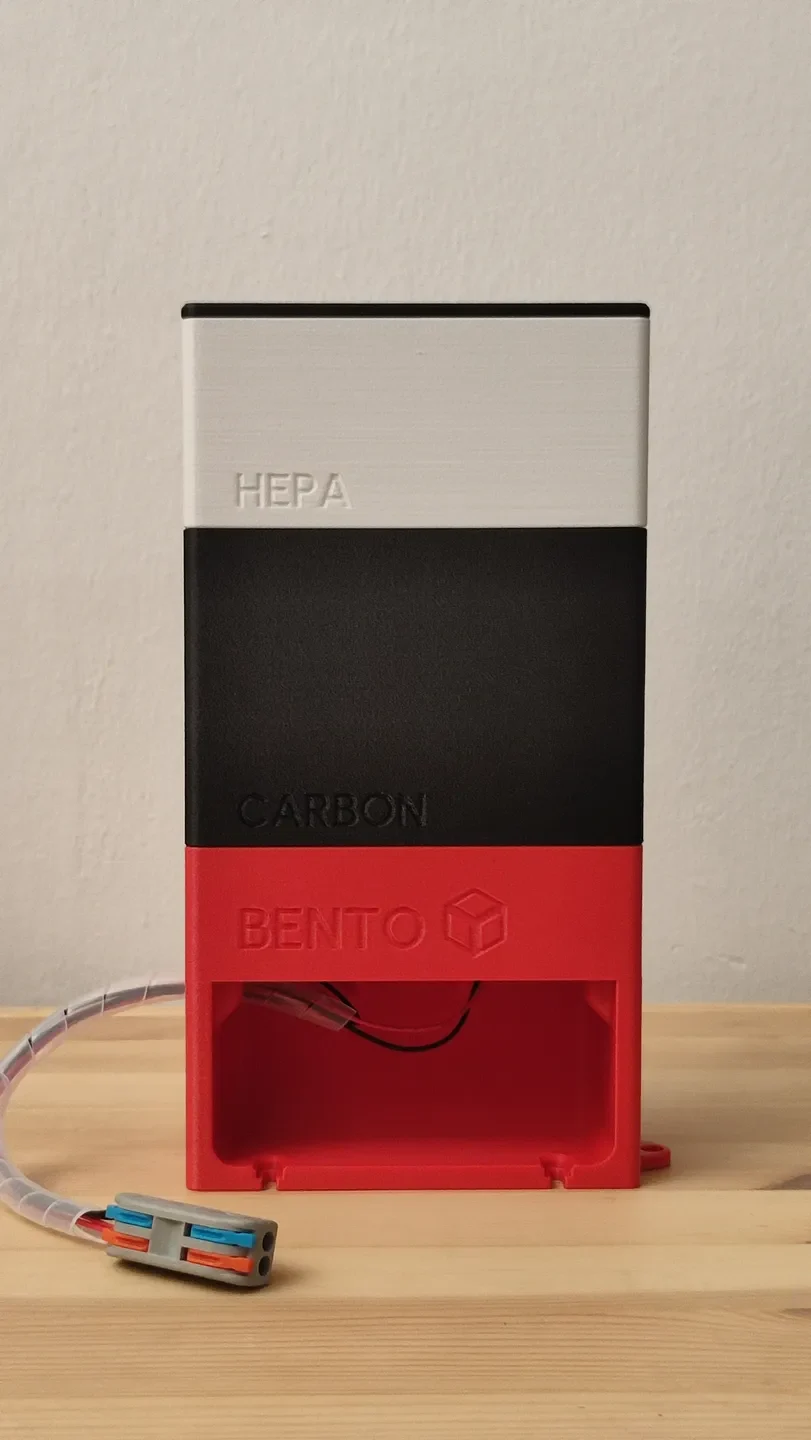

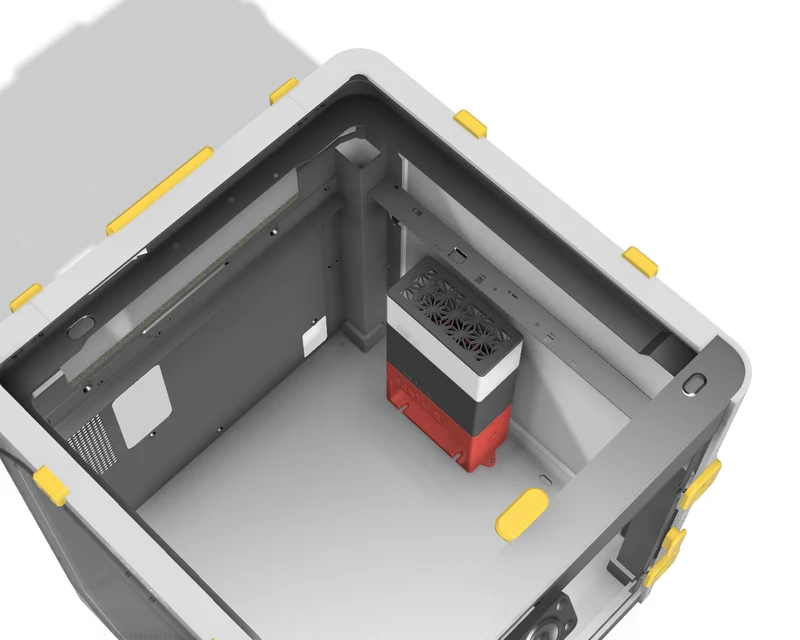

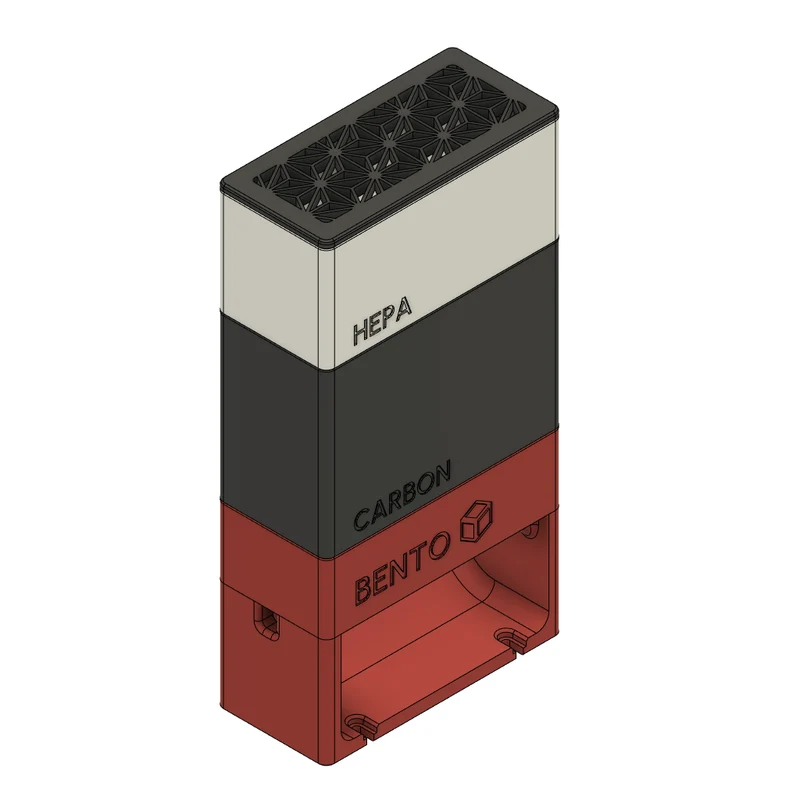

BentoBox — это воздухоочиститель, который устанавливается внутри X1C или закрытого P1P. Он удаляет летучие органические соединения и пары из воздуха внутри принтера. В основном используется для печати на нитях ABS, ASA, нейлоне и других нитях с высоким содержанием летучих органических соединений. Если вы все еще не уверены, нужен ли вам воздухоочиститель, в Интернете есть множест��о статей и обсуждений, в которых вы можете проявить должную осмотрительность.

BentoBox также можно использовать для других принтеров. Ворон, Взбот, Закрытая Пруса или Эндер 3, клетка для хомяка и т. д.

BentoBox V2.0 можно запустить:

автономный с отдельным источником питания 5В (вентиляторы 5В),

подключиться к блоку питания принтера на 24 В (вентиляторы на 24 В)

или на камерном вентиляторе с кабельным разветвителем. (вентилятор 24 В)

Загрузите руководство пользователя по спецификации и инструкции по установке BentoBox V2.0.

Некоторые люди могут быть разочарованы тем, что версия 2.0 не включает вентиляторы 5015. Ниже приведена причина.

Использование 5015 (нажимного) или 4020 (вытяжного) не имеет большого значения, поскольку оба являются вентиляторами относительно низкого давления. Что влияет на производительность, так это беспрепятственное расстояние от вентилятора до угольных гранул.

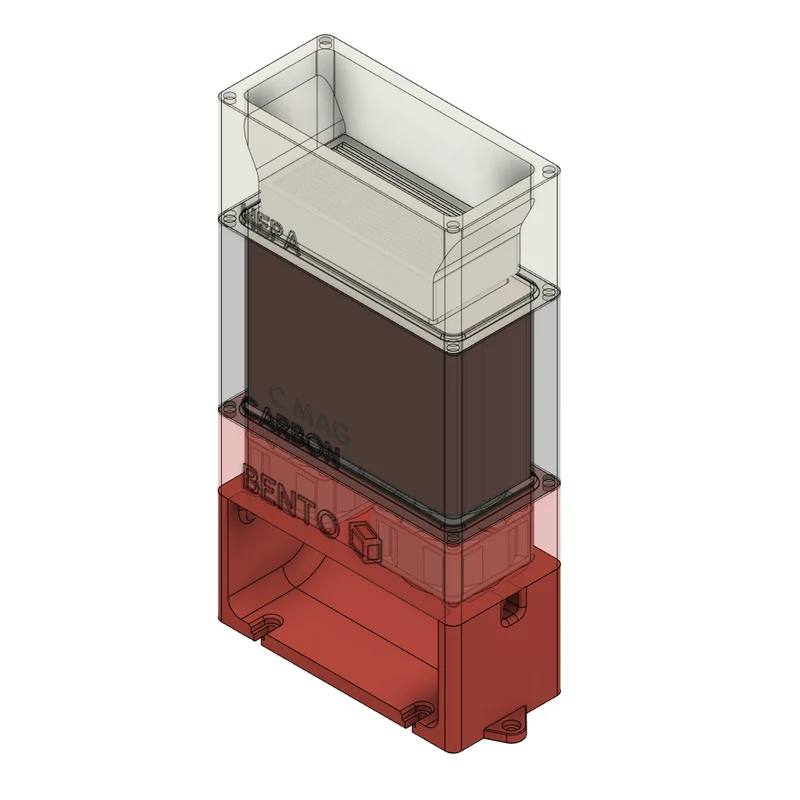

Я замечаю ремиксы BentoBox, где вентиляторы 5015 прогоняют воздух через HEPA-фильтр, а затем угольные гранулы. Если представить, что вентилятор — это волны, а HEPA-фильтр — это волнорез на пляже. Как только волны достигают пр��боя, большая часть первоначальной силы теряется. Движение воздуха через угольные гранулы будет очень незначительным. С другой стороны, BentoBox втягивает воздух, создавая систему низкого давления непосредственно под угольными гранулами. На мой взгляд, это более эффективная система.

Не используйте вентиляторы Noctua. Ему не хватает статического давления, чтобы пропускать воздух через угольные гранулы. Вы можете приобрести вентиляторы 4020 на Aliexpress здесь: 4020 24 В GDSTime 9,0 куб. футов в минуту, 7000 об/мин.

Переработана основа (канал вентилятора Voron_Trident.stl) для использования на моем Voron Trident. Он может вместить как 250, так и 300 человек. Потребуются 2 комплекта M3x8 мм + Т-образная гайка M3. Подключите его к одному из портов вентилятора ШИМ, и бац, у вас есть HEPA-фильтр и фильтр с активированным углем. Для принтеров Bambu Lab используйте «fan duct Bambulan.stl». Все остальное то же самое.

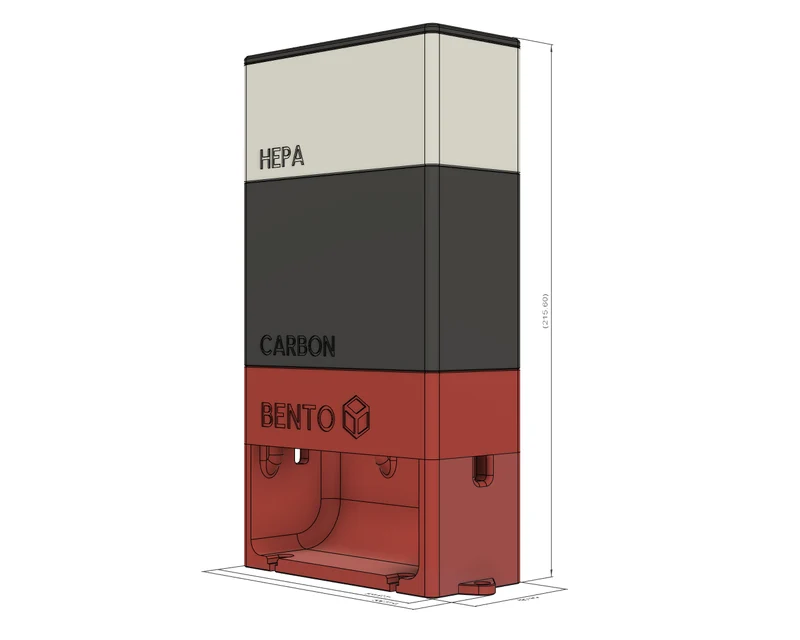

Размеры BentoBox V2

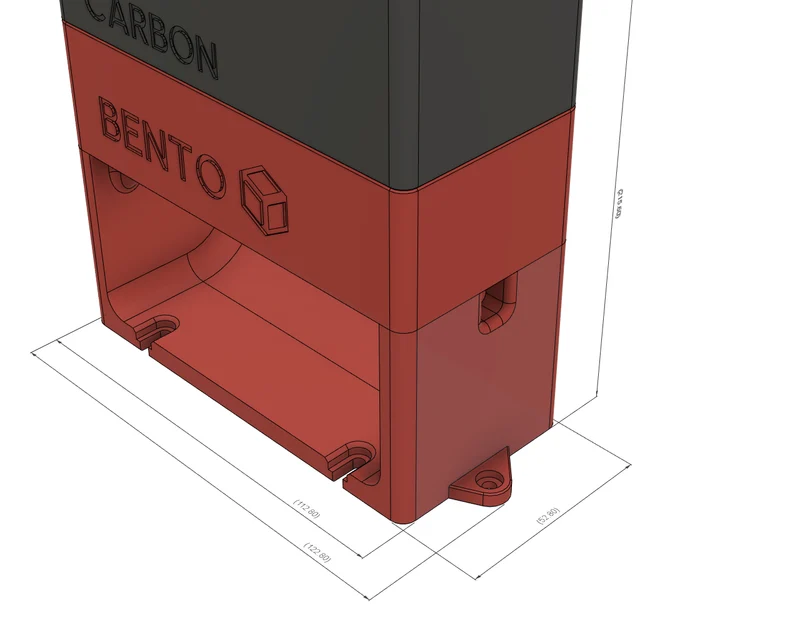

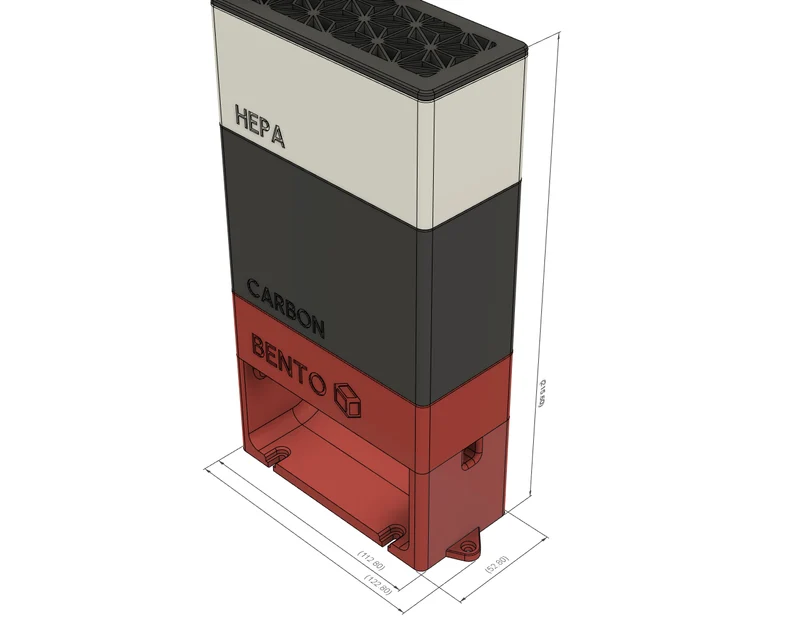

Меня просят показать размеры BentoBox V2, чтобы можно было визуализировать его в разных корпусах. Они: H=215,6 мм D=52,8 мм L=112,8 мм.

BentoBox V2 в других корпусах принтеров

Хотя BentoBox изначально был разработан для принтеров Bambu Lab, а затем и Voron Trident, я надеюсь, что он подойдет для большинства принтеров закрытого типа, например серии Creality K1, Qidi, Prusa Enclosure и т. д. Следовательно, мне понадобится
