Крепление двигателя CORE One / CORE One L Z с термофиксир...

Это ремикс крепления Z-мотора для Prusa CORE One. Ключевым улучшением является добавление резьбовых вставок, отверждаемых при нагревании, вместо оригинальной конструкции, которая требовала, чтобы болты M3 ввинчивались непосредственно в печатный пластик.

Ключевые особенности:

Вставки для термофиксации: исключает риск содрания резьбы при монтаже на опорную пластину.

Надежная установка: безопасный процесс первоначаль��ого монтажа

Удобство обслуживания: простая и безопасная переустановка во время обслуживания принтера.

Повышенная долговечность: термофиксированные вставки обеспечивают более прочные и надежные соединения, чем пластиковые резьбы.

Прямая замена: Совместимость с существующим процессом сборки CORE One.

Сборка

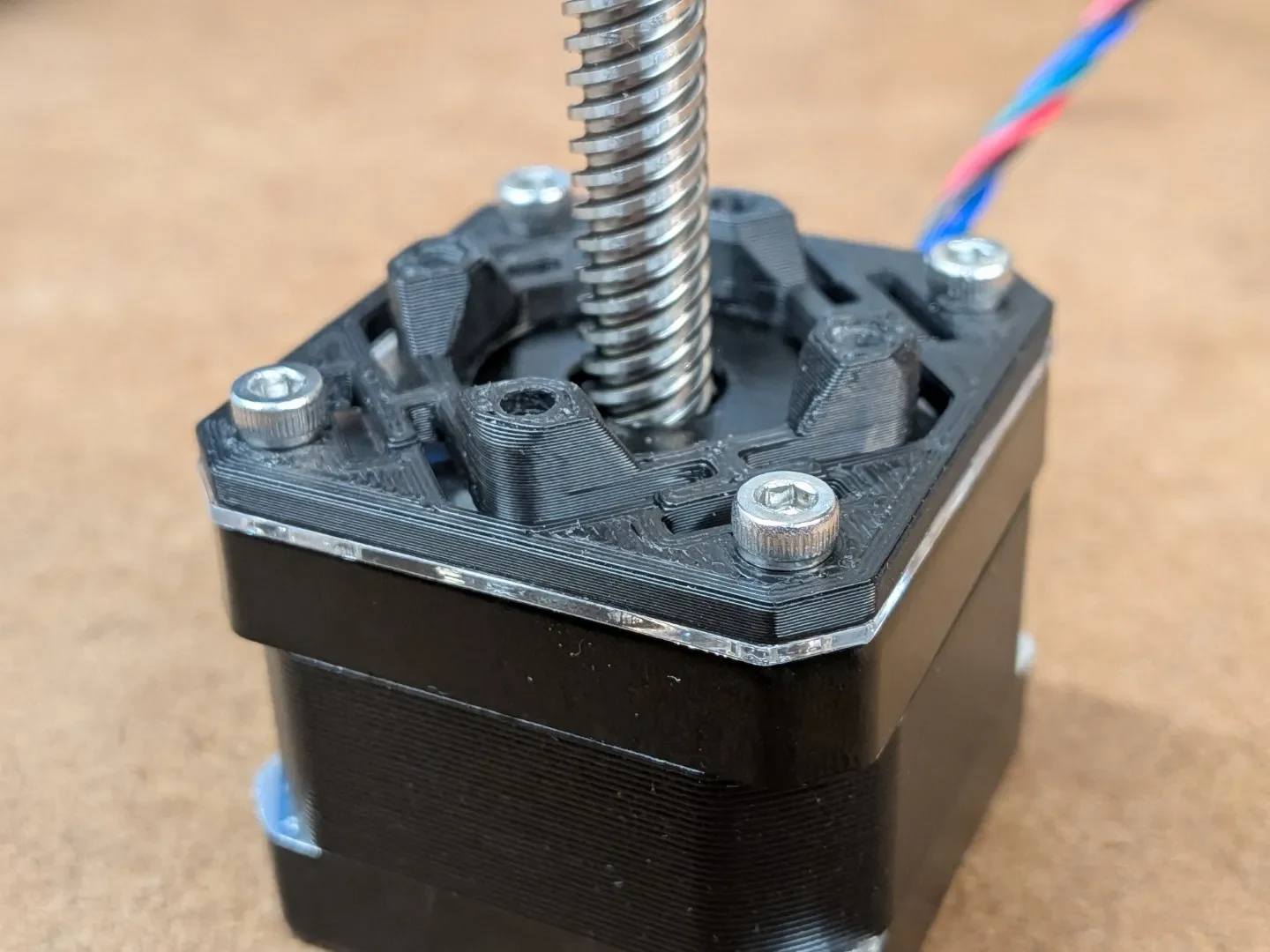

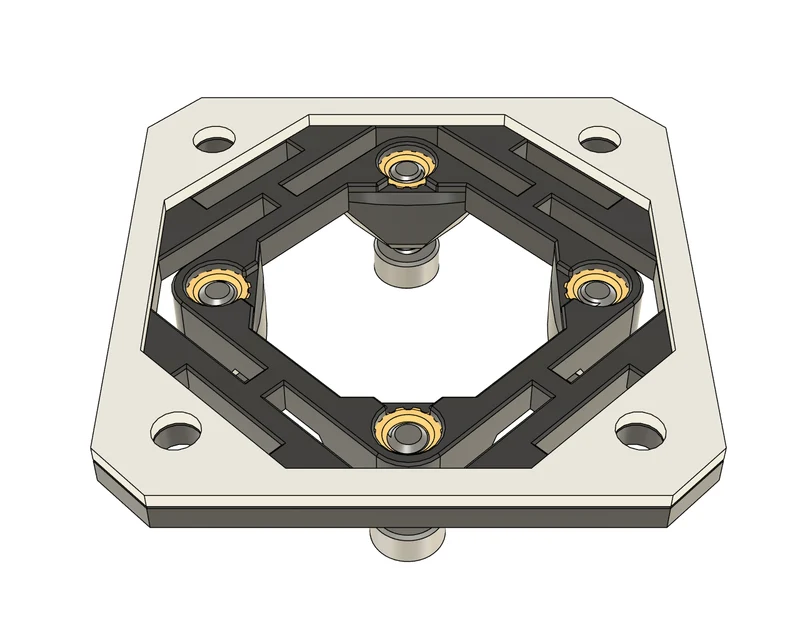

Размещение вставки термофиксатора:

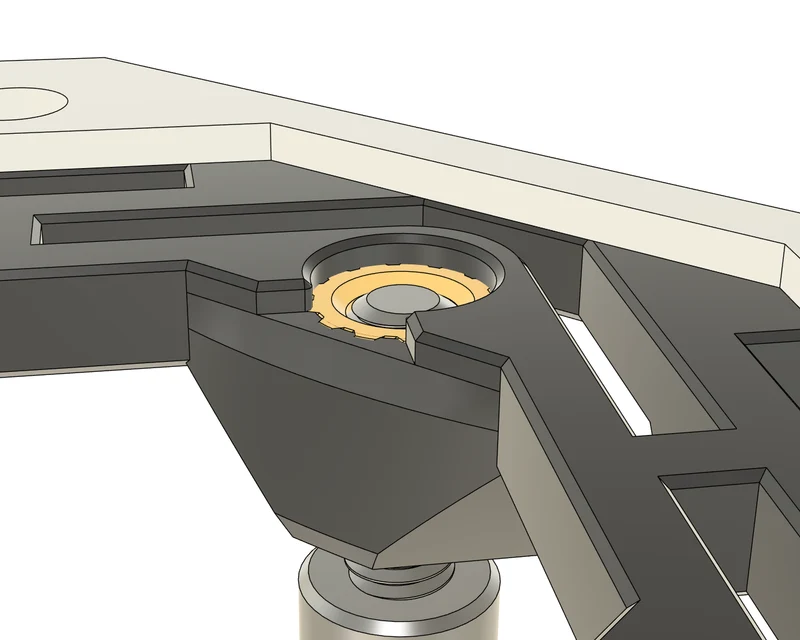

Термофиксирующая вставка расположена на 0,8 мм ниже базовой поверхности. Это всегда обеспечивает безопасное расстояние от шаговых двигателей.

Поэтому, прежде чем продолжить, убедитесь, что он полностью установлен.

Постобработка

Удалите весь вспомогательный материал и проверьте качество печати.

Аккуратно отшлифуйте верхнюю поверхност�� наждачной бумагой на плоской поверхности, чтобы обеспечить идеальное прилегание крепления к опорной пластине при окончательной сборке.

Установите вставки для термофиксации, убедившись, что они полностью посажены (см. прилагаемые изображения).

Подготовка резьбы:

Отверстие для винта M3 намеренно немного занижено, чтобы создать надежную резьбу, предотвращающую ослабление со временем. Чтобы добиться идеальной посадки:

Вставьте винт M3 x 8 мм снизу, провинтив его до конца.

Это создает идеально выровненную резьбу в пластике, которая соответствует термофиксируемой вставке.

Выверните винт и установите двигатель на крепление.

Окончательная сборка:

При установке устройства на опорную пластину убедитесь, что винт М3 совмещен с резьбой, выполненной в пластиковой пластине.

Для дополнительной безопасности при желании рассмотрите возможность использования синего фиксатора резьбы (Loctite).

Примечание. Отверстия меньшего размера обеспечивают механическую фиксацию резьбы, но посадка, конечно, будет зависеть от настроек вашего принтера/нити. Для дополнительной безопасности рассмотрите возможность использования синего фиксатора резьбы (Loctite).

Настройки печати

Нить: ПК (… и один образец смеси Prusament PC Blend весом 25 г — это все, что вам нужно для трех креплений)

Высота слоя: 0,2

Ширина экструзии: 0,4

Периметры: 4

Верхний/нижний слои: 5

Заполнение: 60 %

Поддержка: рекомендуется (см. инструкции ниже)

Печать Примечания:

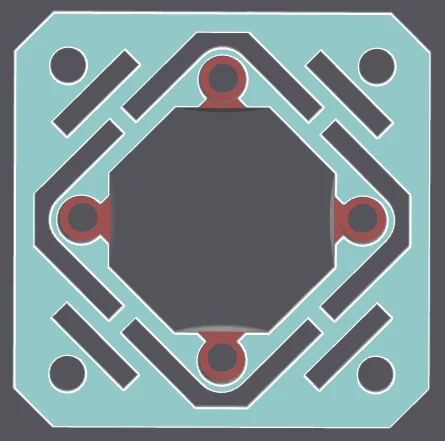

Чтобы исключить риск возникновения дефектов в зонах термофиксации пластин, рекомендуется использовать опоры для выступающих участков (выделены красным).

САПР

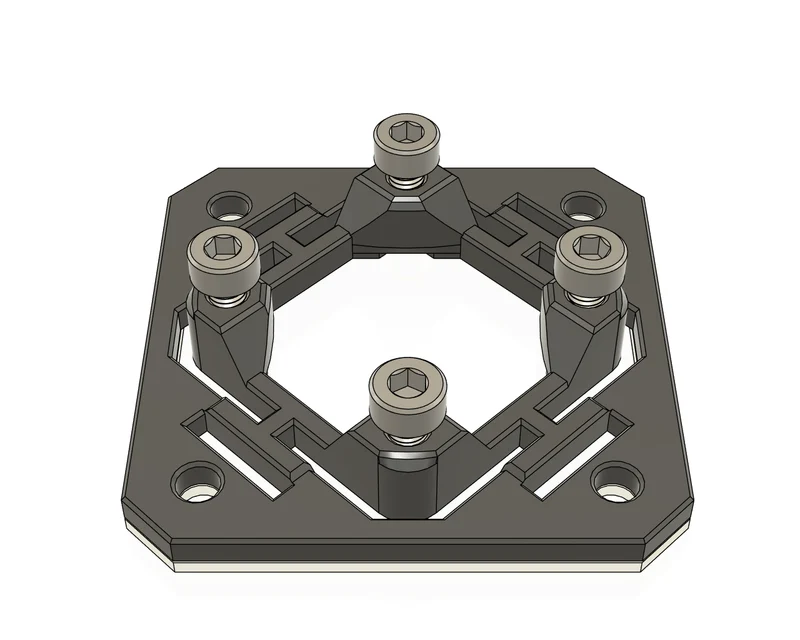

Эта модель была полностью перепроектирована по сравнению с оригинальной конструкцией Prusa, что позволяет осуществлять полную настройку и модификацию. Полные данные САПР представлены в разделе загрузки, включая .STEP и собственный формат Fusion.

спецификация

12 x M3x5x4 термофиксирующая вставка (вороновая спецификация)
