Корпус управления ESP32

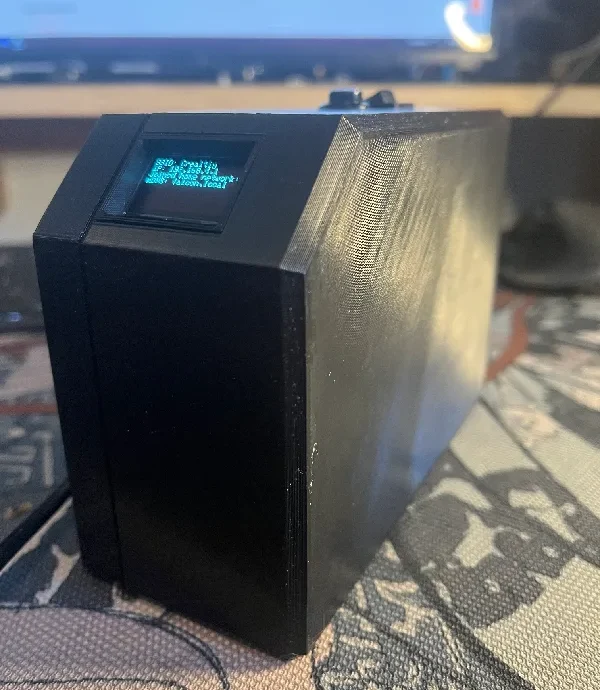

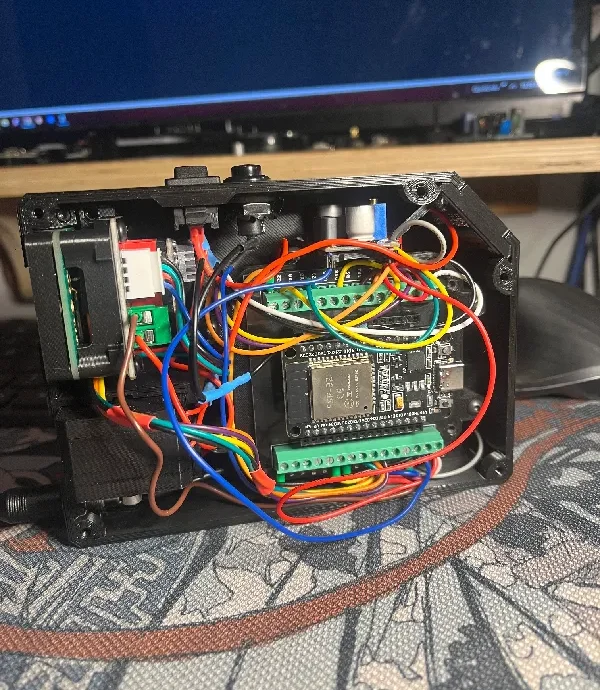

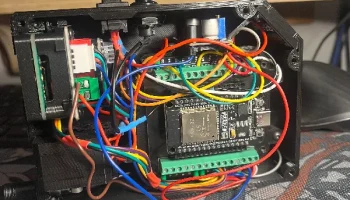

Этот корпус был разработан для размещения элементов управления регулируемого стола по оси Z для моего лазерного гравировального станка Creality Falcon 2 (см.: Регулируемый стол по оси Z Creality Falcon 2). Корпус предназначен для управления одним шаговым двигателем, четырьмя концевыми выключателями и четырьмя портами питания USB‑A, управляемыми реле.

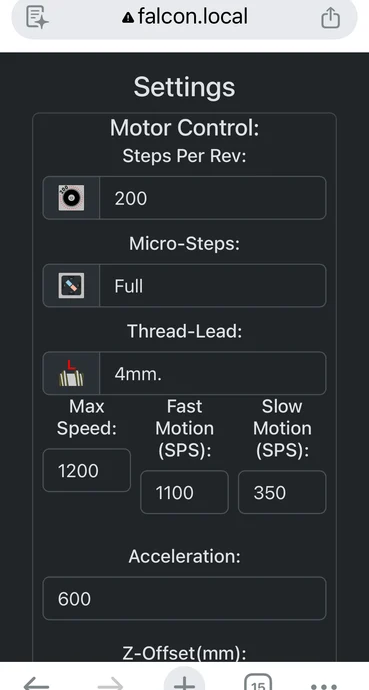

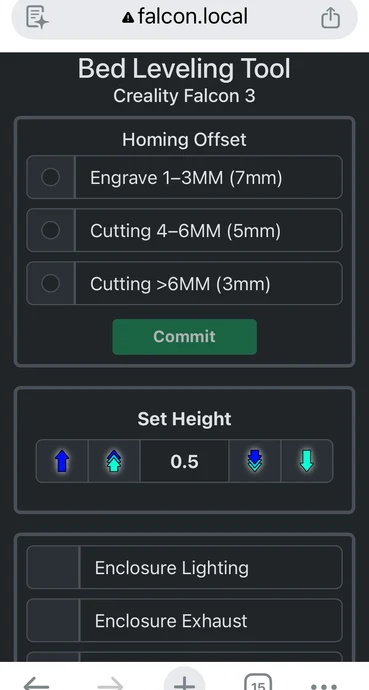

В основе системы лежит модуль ESP32, на котором размещен веб-интерфейс для настройки и управления выходами двигателя и реле. Он также может подключиться к вашей домашней сети при условии предоставления правильных учетных данных. Кроме того, на OLED-дисплее отображается информация о подключении и текущий статус активных процессов.
Исходный код все еще находится в стадии разработки, но в настоящее время проект размещен на GitHub. ESP-32_Laser-Riser-Control

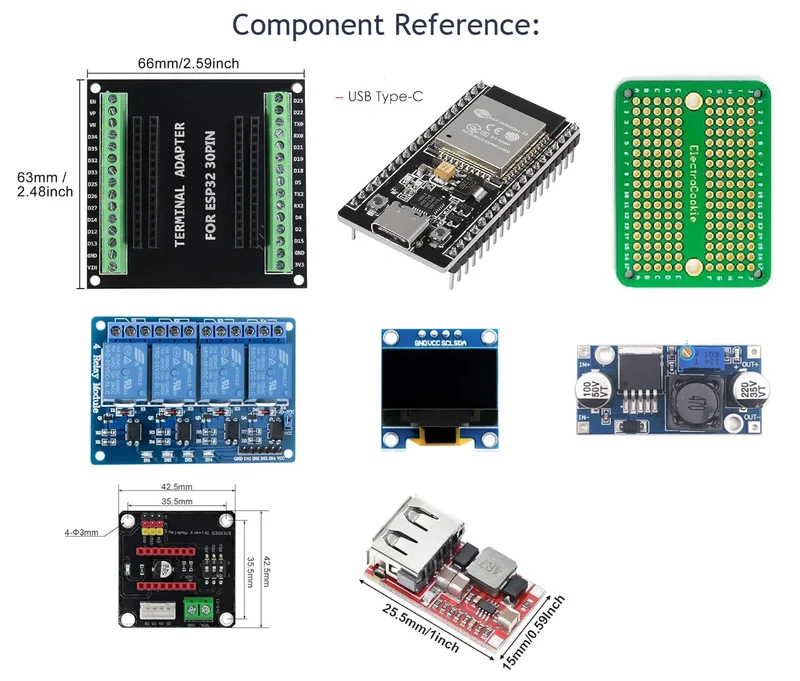

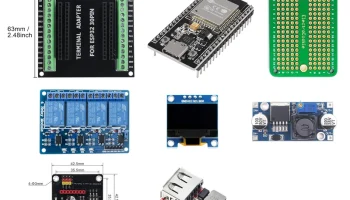

Электроника:
1 x коммутационная ��лата ESP32, 30 контактов
1 x 4-канальный релейный модуль постоянного тока 5 В с релейной платой оптопары
1 x плата прототипа мини-платы ElectroCookie
1 х Плата расширения драйвера шагового двигателя DRV8825 A4988 Модуль управления щитом
1 x 0,96 дюйма I2C IIC 12864 128X64 пикселей OLED ЖК-дисплей Экранный модуль 4-контактный
1 кнопочный переключатель SPST мгновенного действия 10 мм.
1 мини-кулисный переключатель T85 KCD1-101, 2-контактный тумблер SPST.
4 x DC-DC понижающий преобразователь 6-24 В 12 В 24 В до 5 В Автомобильный USB-модуль зарядного устройства 3A Модуль понижающего регулятора напряжения
1 x понижающий преобразователь постоянного тока LM2596, понижающий модуль питания, DIP-выход 1,25-30 В, 3 А
4 x 3-контактные разъемы JST XH типа «папа» с шагом 2,54 мм
1 x 4-контактный разъем JST XH т��па «папа» с шагом 2,54 мм
1 x 4-контактный 2,54 мм прямоугольный 40-контактный разъем с штыревым разъемом
1 x 6-контактный 2,54 мм прямоугольный 40-контактный разъем с штыревым разъемом
1 x 6-контактный однорядный прямоугольный разъем Dupont с шагом 2,54 мм, корпус/кабель
2 x 4-контактных однорядных прямоугольных разъема Dupont с шагом 2,54 мм / кабель
Аппаратное обеспечение:
Винты 4 х 2 мм, длина 8 мм
Винты 9 x 2 мм x длина 12 мм
Латунные нагревательные вставки 5 x 2 мм.
Винты 8 x 3 мм x длина 8 мм
2 винта 3 мм длиной 20 мм
2 х 3 мм стандарт. орехи
Инструменты:
3 мм метчик
2 мм метчик
Паяльник
щипцы
Инструменты для зачистки проводов
Шестигранные ключи.
Время
Примечания строителя:
OLED-дисплей для этого проекта крепится к DisplayClip.stl с помощью нейлоновой нити со встроенными канавками, которые помогают удерживать нить плотно прижатой к зажиму. Обернув нить несколько раз, нанесите небольшое количество клея CA, чтобы надежно зафиксировать дисплей.

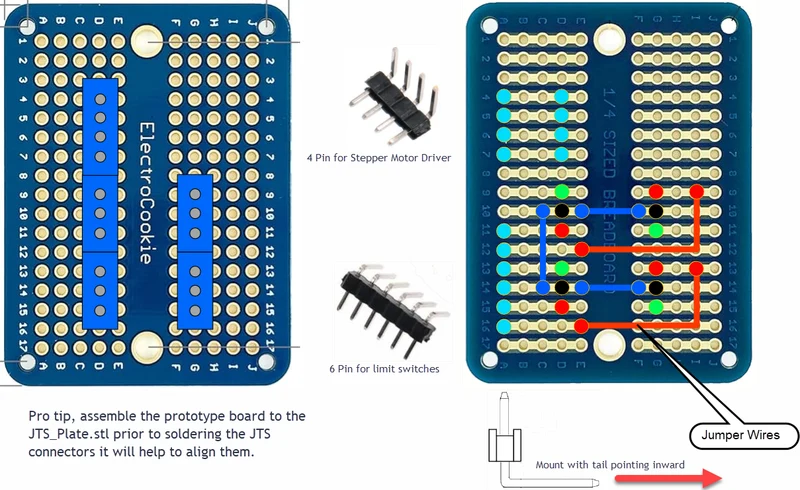

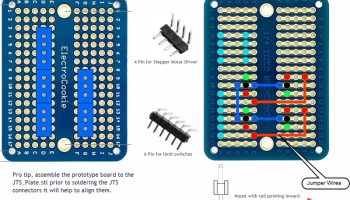

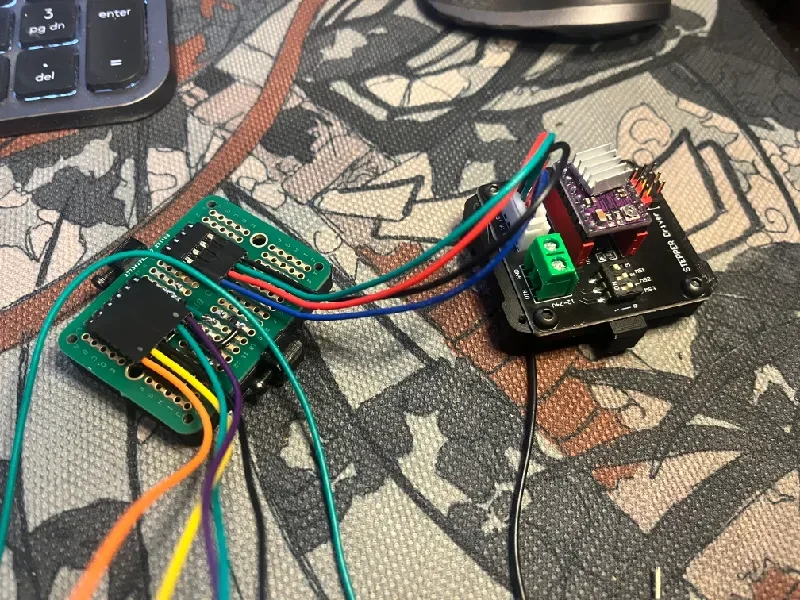

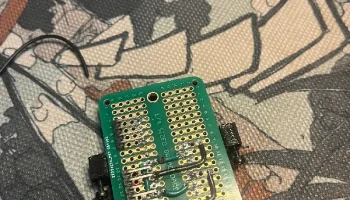

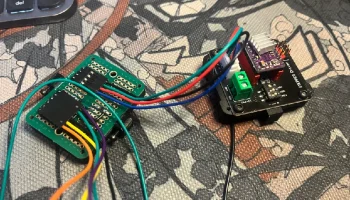

Прежде чем паять плату прототипа, смонтируйте ее в JTS_Plate.stl. Это помогает выровнять разъемы JTS и обеспечивает точное расположение разъемов во время сборки.
