Гирокомпас (индикатор курса) для моделирования полета.......

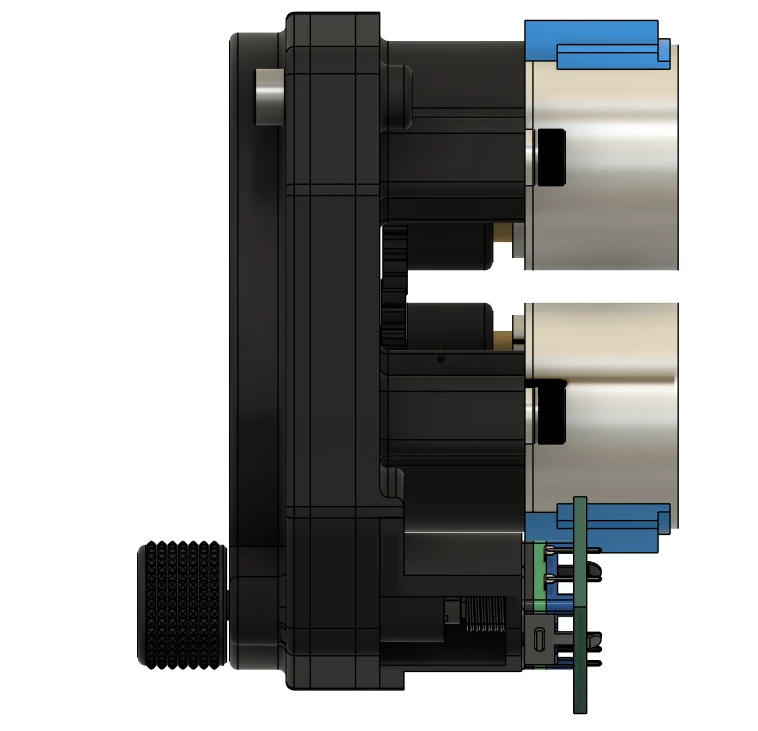

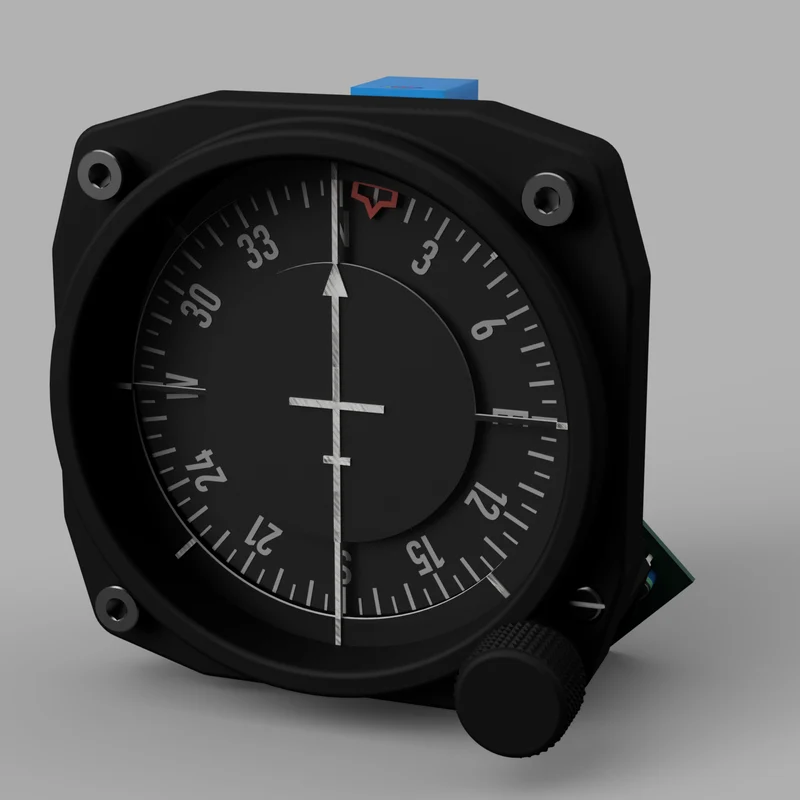

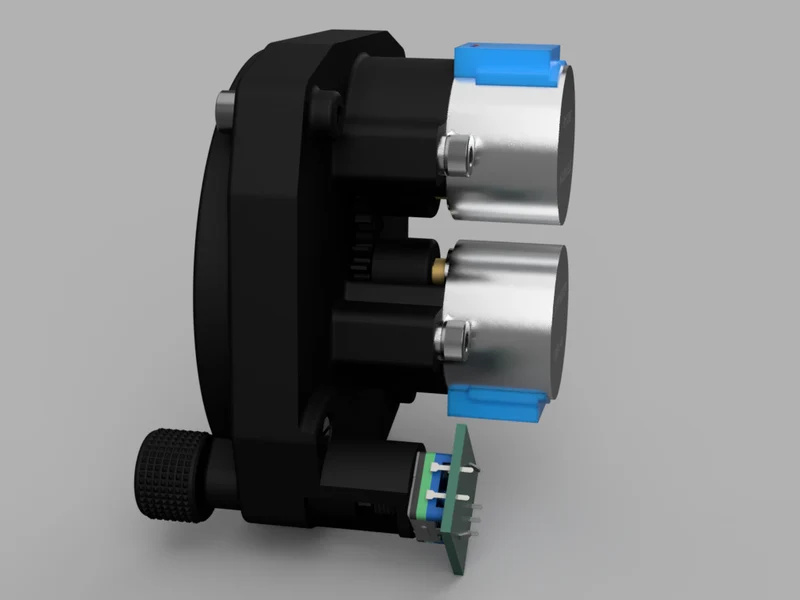

Моя семья Flight Simulation Sixpack продолжает расти: полностью напечатанный на 3D-принтере гирокомпас. Шарнирное соединение с помощью двух стандартных шаговых двигателей, аналогично альтиметру, и энкодера для регулировки отклонения курса.

ОБНОВЛЕНИЕ 21 декабря 2024 г.: добавлен источник Fusion 360.

Ошибка направления управляется симулятором для обеспечения синхронности. Аккуратно приклейте жучок к индикатору.

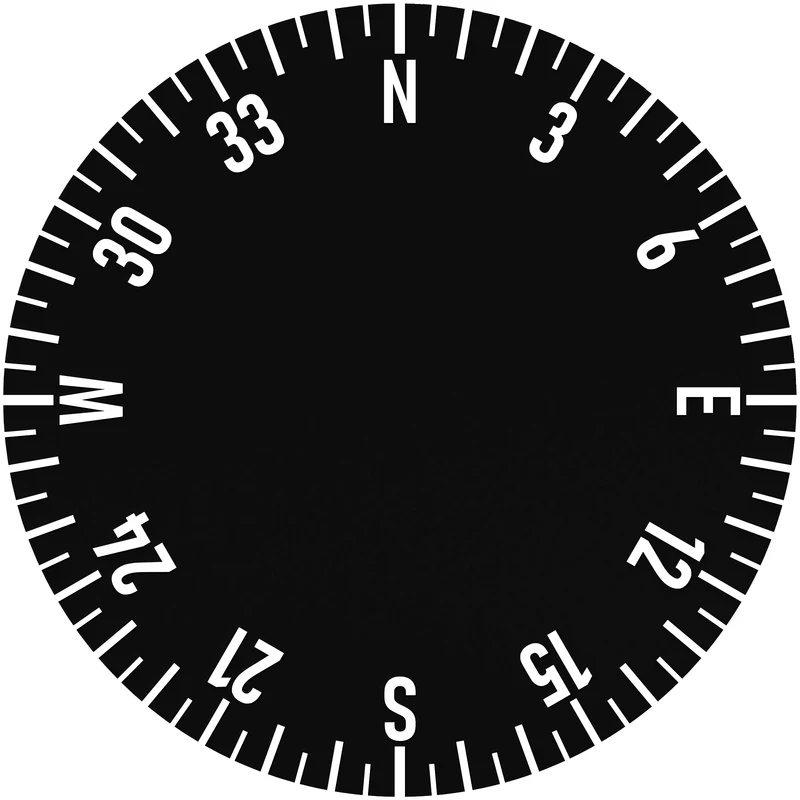

Распечатайте диск со стрелкой, изменив цвет на белый для верха на 0,4 мм, или аккуратно раскрасьте.

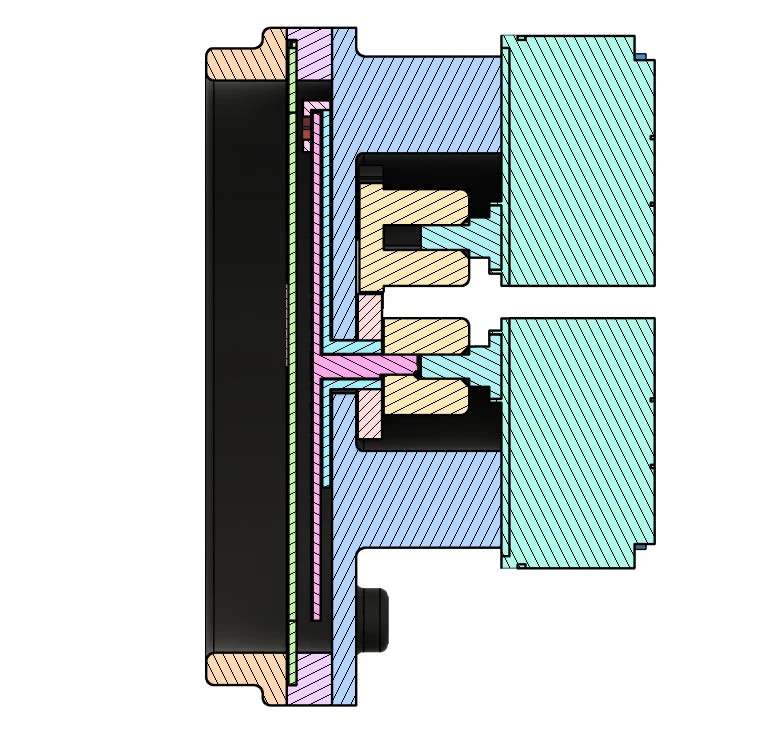

В эту модель включена адаптированная проставочная рама для удержания диска стрелы. Вставьте нос в выемку сзади.

Необходимый материал:
4 винта M3x6
4 винта M4x10
3 винта M4x20
2 шаговых двигателя 28BYJ-48 плюс плата драйвера
1 энкодер EC11 (сливовый, 15 мм)

Программное обеспечение для X-Plane 12 для полного Sixpack можно найти на GitHub MartinRusk/Sixpack (github.com).

Смотрите также другие мои летные инструменты:

Высотомер для моделирования полета
Индикатор воздушной скорости для моделирования полета
Вариометр для моделирования полета
Индикатор ориентации для моделирования полета
Координатор поворотов для моделирования полета

и мой

Модульная панель кабины для моделирования полета

чтобы интегрировать все без необходимости работы по дереву.

Посетите также Discord FlightSimMaker!

Оставайтесь с нами, впереди еще больше инструментов!
