Корпус шагового двигателя fischertechnik Minebea NEMA 17
Список изменений:
19 февраля 2020 г.: Я предоставил Петеру Хабермелю эксклюзивное разрешение на продажу отпечатков этих корпусов шаговых двигателей в его магазине на сайте www.mintronics.de.

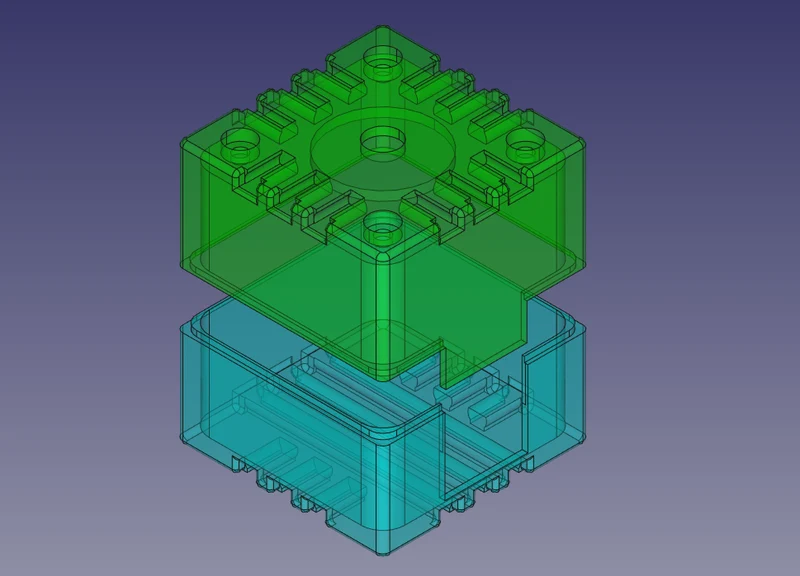

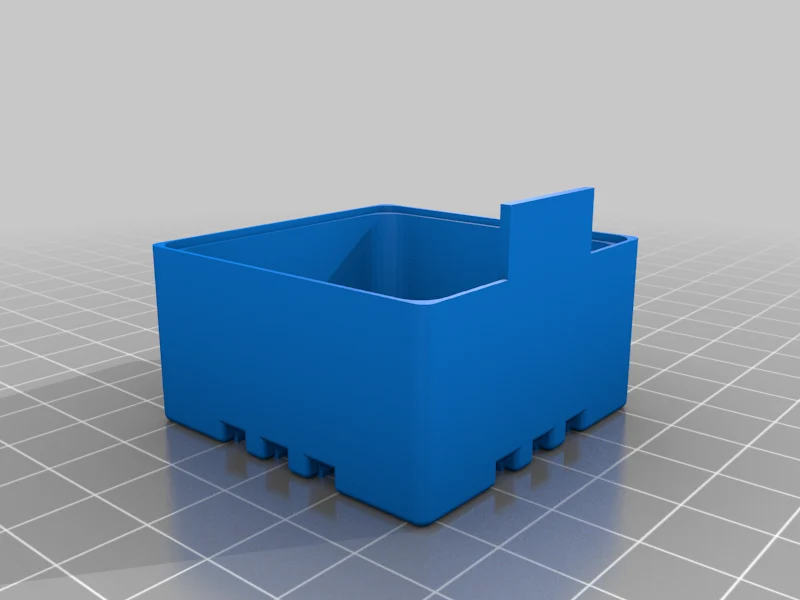

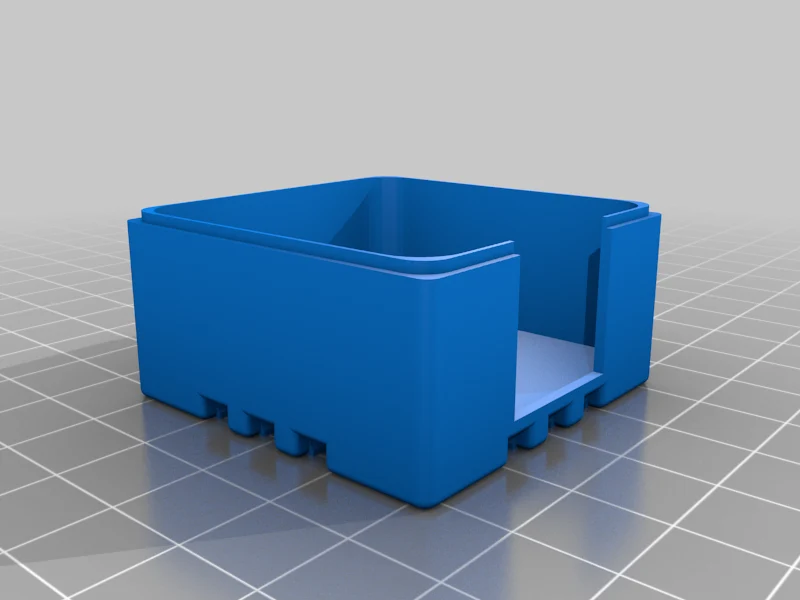

29.01.2020: Улучшены верхняя и нижняя части корпуса в соответствии с моими текущими принципами п��оектирования (версия 4). Старая версия (v3) сохранена для справки (изображения в конце галереи).

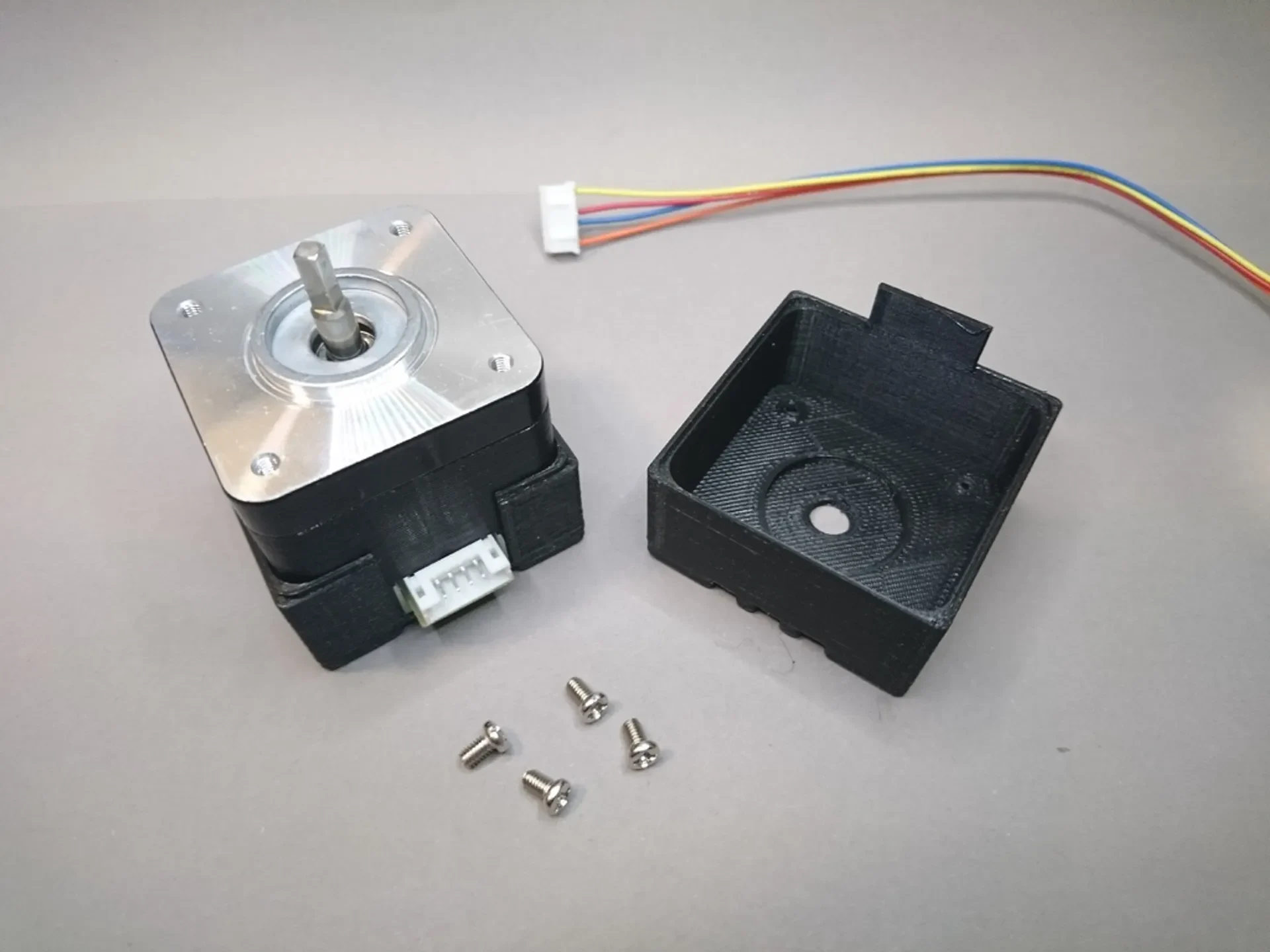

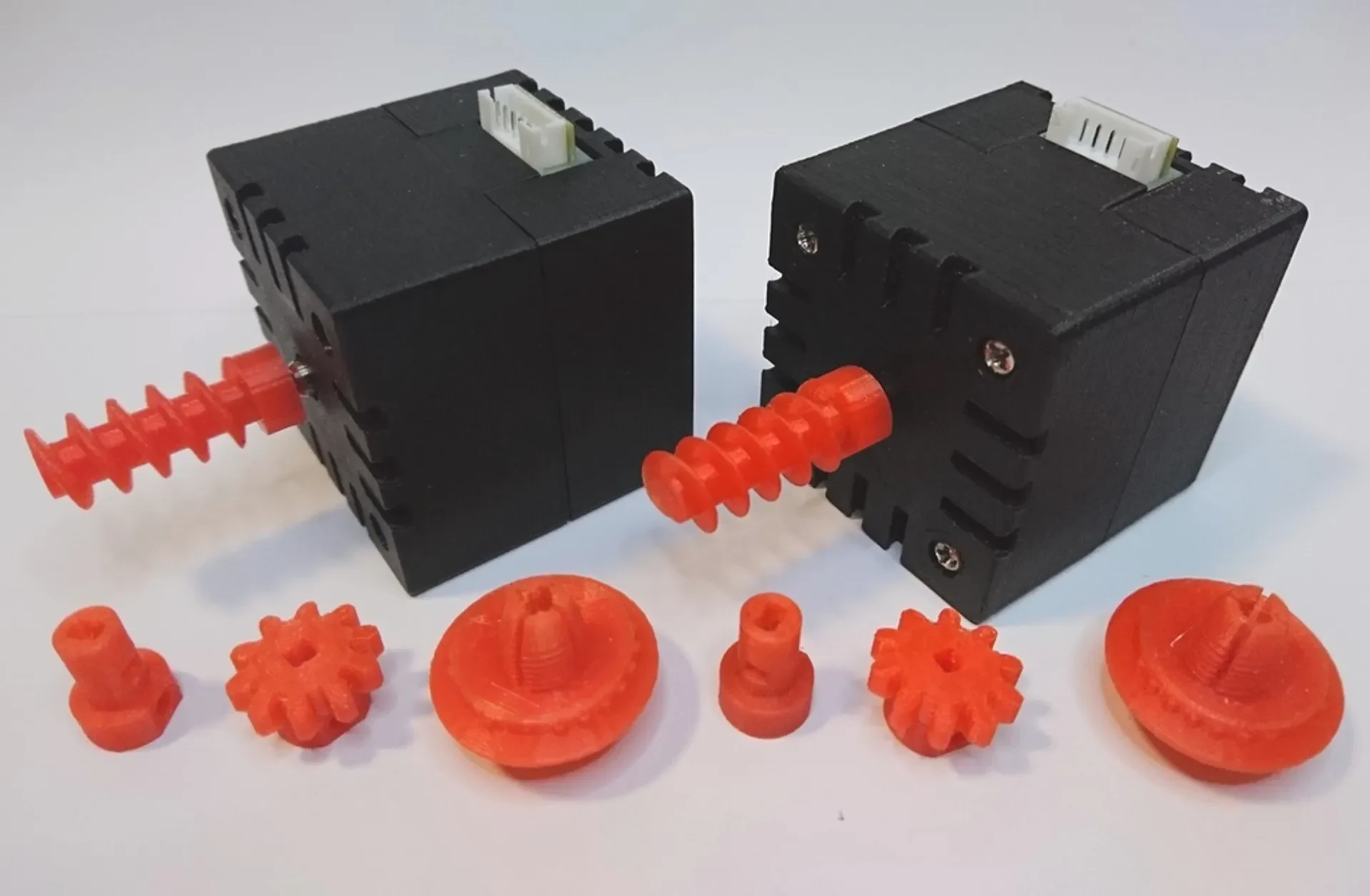

Корпус для шагового двигателя Minebea 17PM-K374BN01CN 38 мм NEMA 17, который в настоящее время продается Pollin менее чем за 5 3 евро. Корпус размером 45x45x45 мм делает шаговый двигатель совместимым с конструктором fischertechnik. Он также может подойти для других шаговых двигателей NEMA 17 высотой 38 мм.

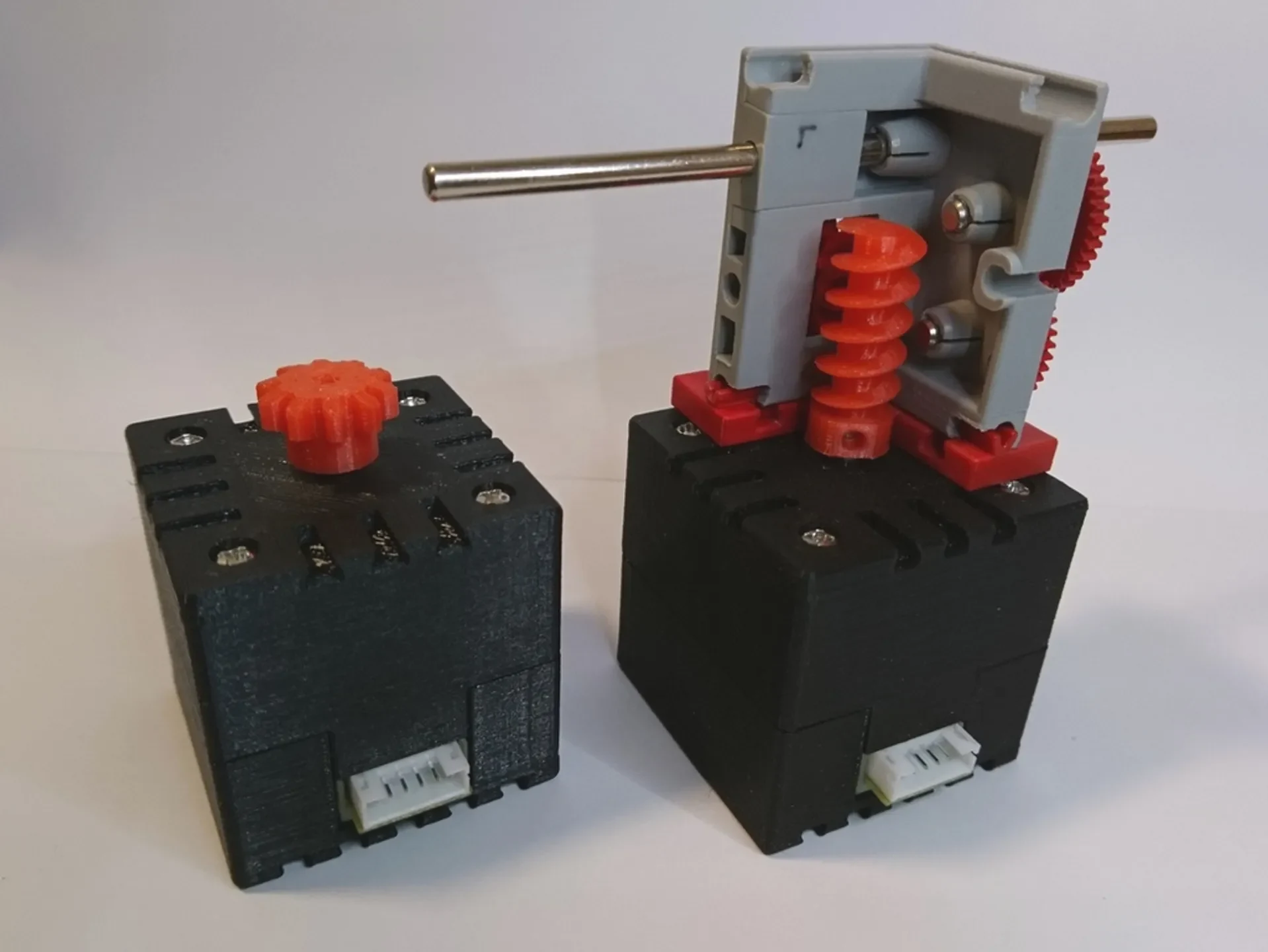

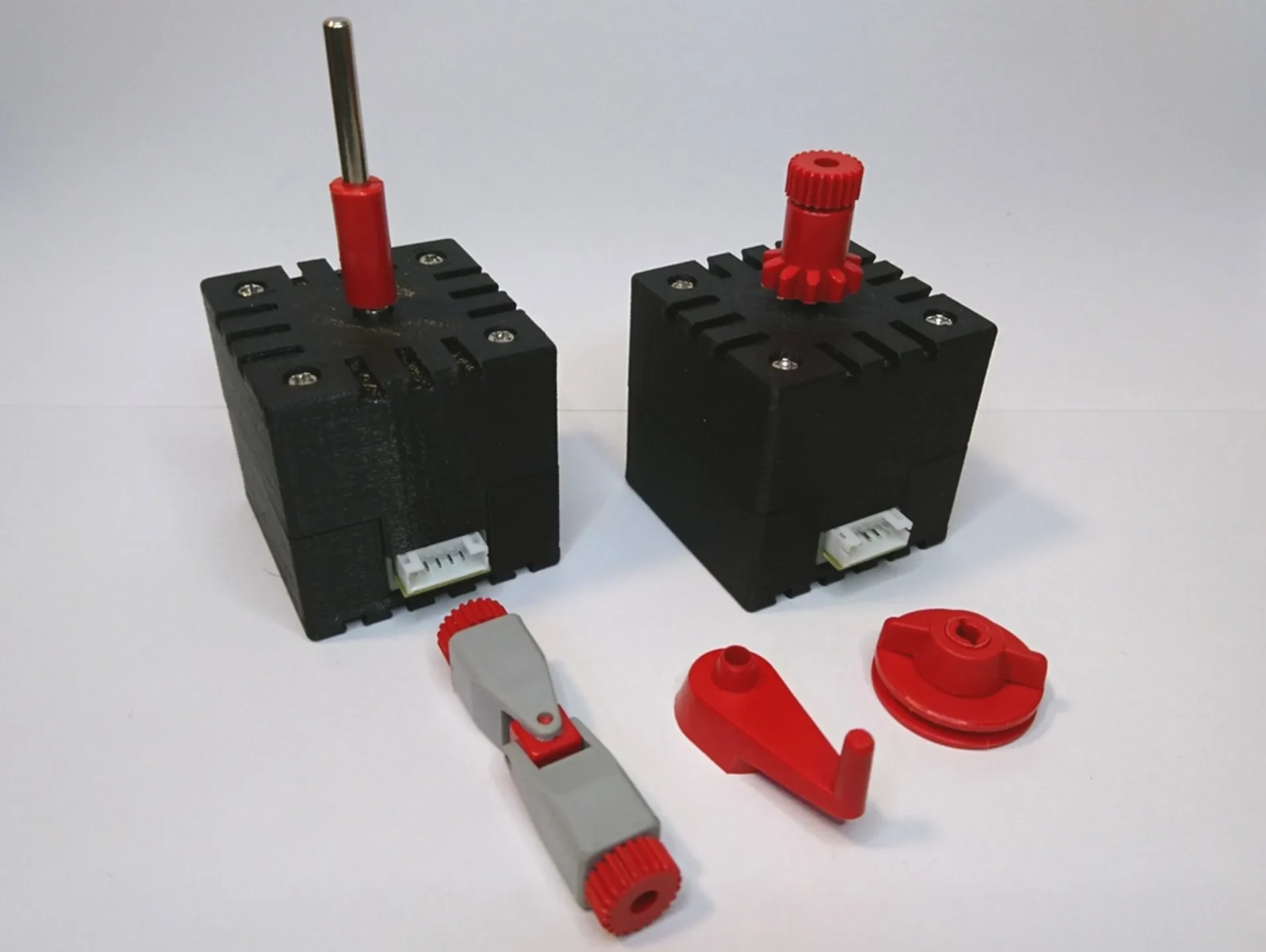

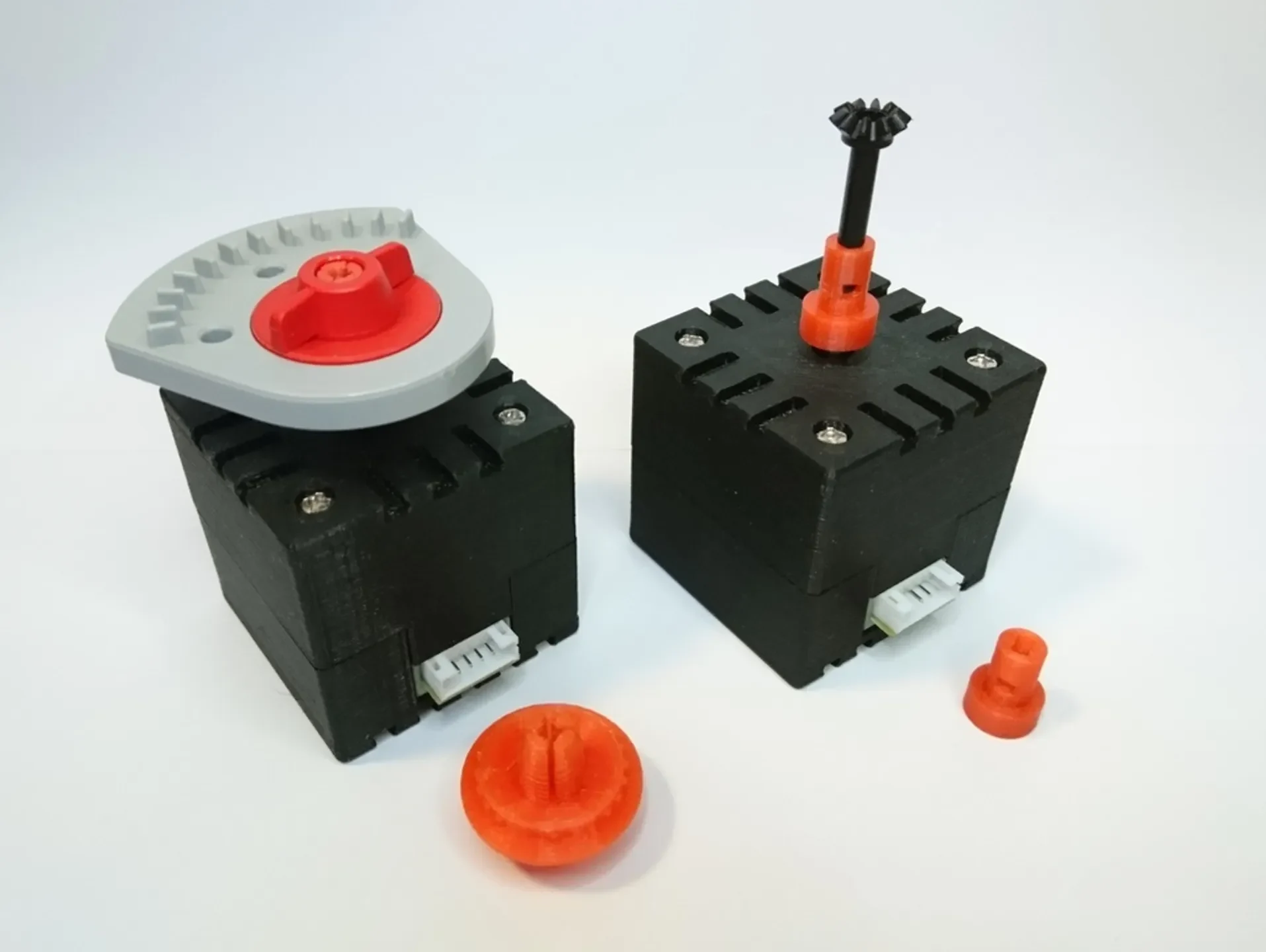

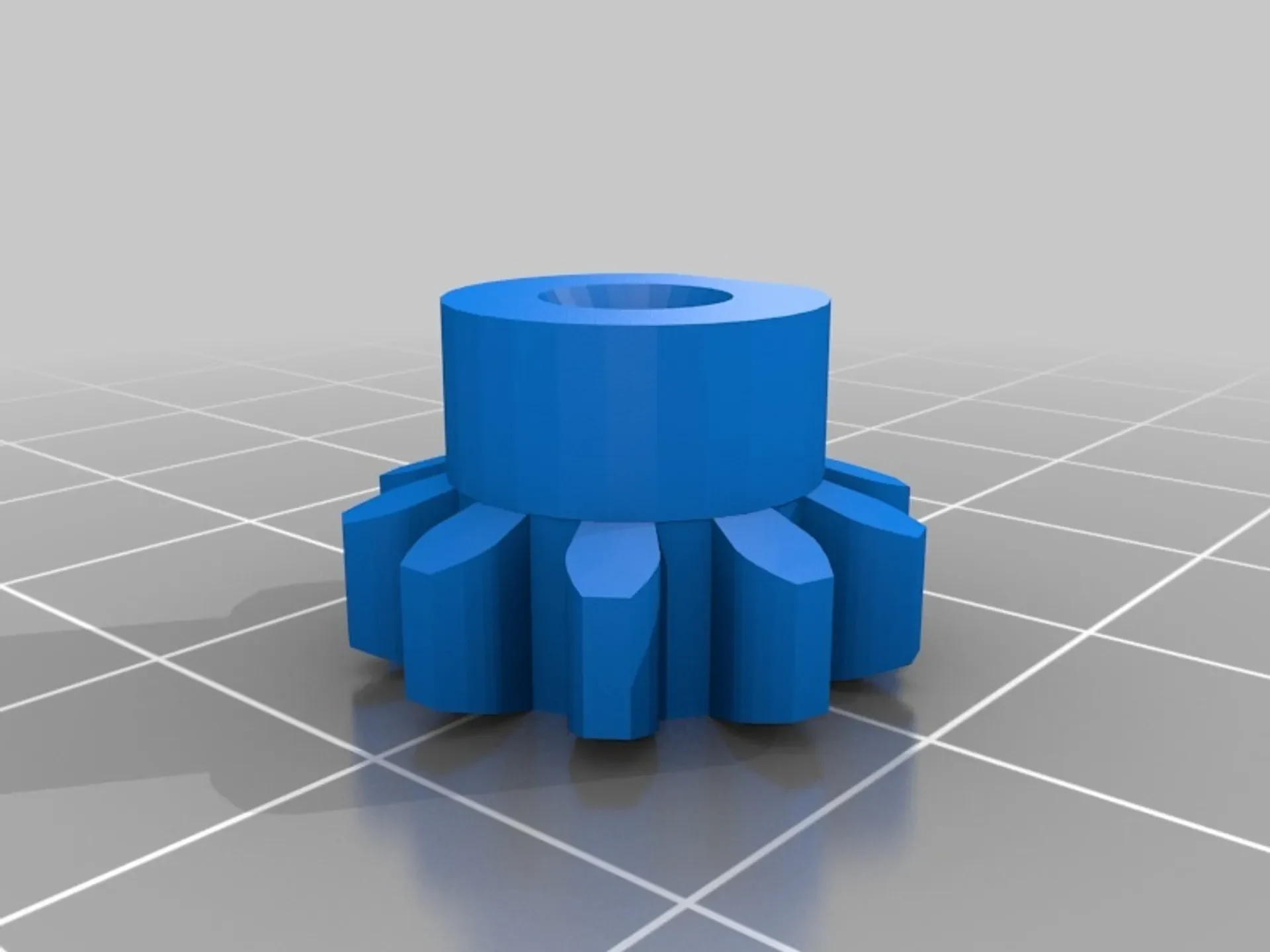

Квадратная ось диаметром 3 мм этого шагового двигателя Minebea позволяет устанавливать некоторые детали fischertechnik напрямую, используя удобный захват (см. изображение 5). Тем не менее, я включил несколько адаптеров для наиболее важных разъемов Fischertechnik (шестерня Z10, зажимные оси, шестерни большего размера, червячная передача). Используйте винт без головки диаметром 3 мм, чтобы закрепить их более прочно. Используйте каплю суперклея, чтобы обе части футляра были надежно закреплены.
Посмотрите их в действии в этом видео: https://youtu.be/MyCck4btWzE
Пожалуйста, поставьте лайк или опубликуйте свою оценку в знак признательности за мою работу.
Другие мои разработки fischertechnik можно найти здесь.
Настройки печати
Бренд принтера:
Анет
Принтер:
А8
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,1 / 0,2 мм
Заполнение:
20 %
Нить:
любая НОАК любая
Примечания:
Я рекомендую распечатать червячную передачу, а для всего остального подойдет адаптер большего размера с размерами 0,1 мм и 0,2 мм.
Больший адаптер шестерни нуждается в опорах.
Верхняя часть корпуса также нуждается в опорах для отверстий под винты. Однако удаление опор из соседних канавок Fischertechnik может оказаться затруднительным, поскольку они хорошо печатают без опор. Чтобы предотвратить это, я рекомендую использовать новую (но неуклюжую) функцию Cura для блокировки опор.
