Лопасти/шпиндель вентилятора и кронштейны для шагового дв...

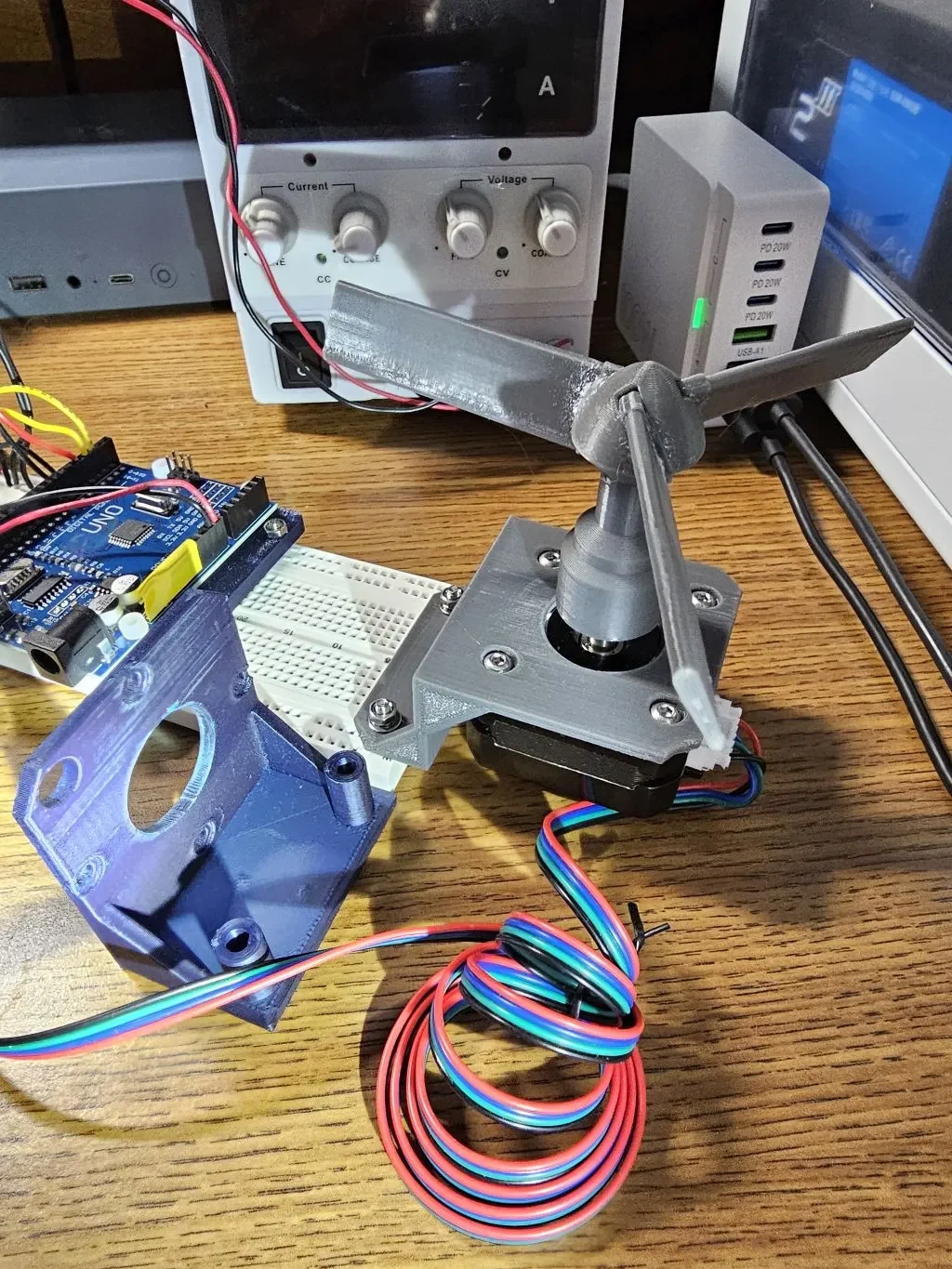

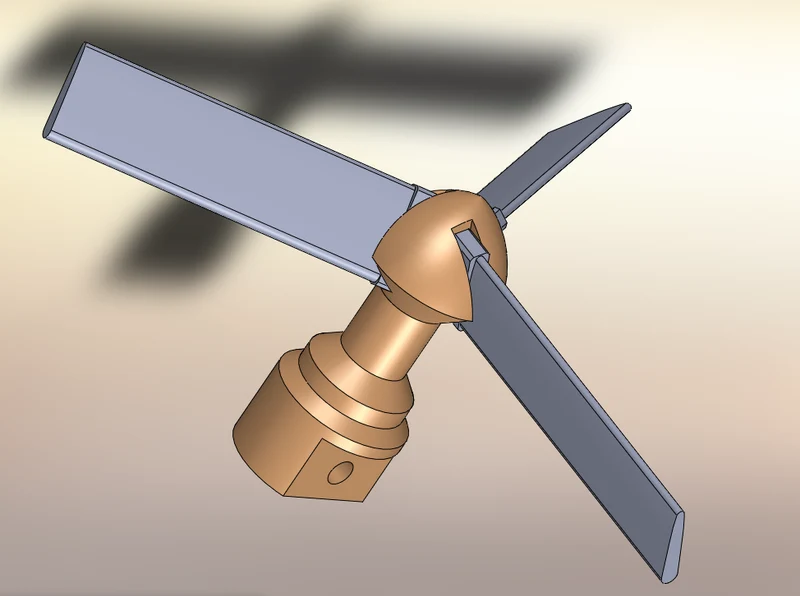

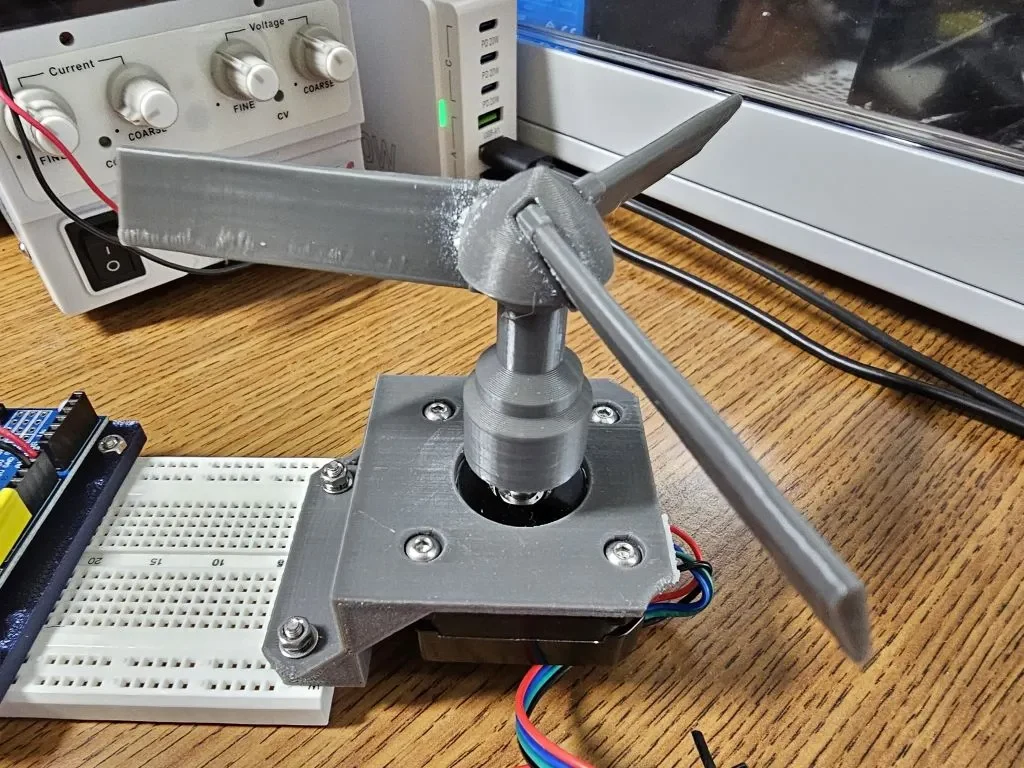

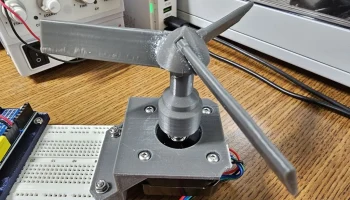

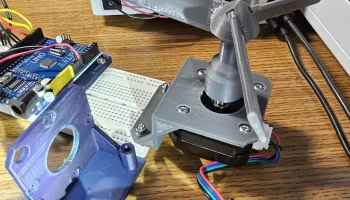

В комплект поставки входят монтажные кронштейны для горизонтального и вертикального крепления узла пропеллера/вентилятора к макетной плате, на которой также находится плата Arduino UNO R3 и связанная с ней электроника. Напечатайте лопасти вентилятора вертикально и обрежьте выступы с помощью прокладок после печати близко к основанию лопасти. Если вы правильно отшлифовали обрезанный участок, лезвия должны удерживаться в правильном положении, пока вы фиксируете лезвия внутри шпинделя. Шпиндель должен соответствовать валу двигателя со шпонкой диаметром 5 мм, как указано на рисунке. Точно так же отверстие для установочного винта 10-24 должно соответствовать размеру, указанному на рисунке. Это отверстие будет слегка овальным, если вы распечатаете его стоя. Тем не менее, необязательно пропускать через него сверло № 25 0,149 дюйма перед нарезанием резьбы, чтобы получить лучший результат нарезания резьбы. Обязательно вводите метчик достаточно глубоко, чтобы отверстие было полностью нарезано. Лезвия можно соб��рать с толстой кромкой вперед или назад. Кстати, я больше никогда не печатаю PLA, поскольку превосходная нить PETG, по крайней мере, в настоящее время, не требует затрат.
