Библиотека винтов аэродинамического профиля NACA с эллипт...

Это библиотека модулей OpenSCAD для пропеллеров и спиннеров.

Эта конструкция моделирует эллиптические лопасти винта, которые плавно проходят через три различных профиля NACA, начиная с (по умолчанию) NACA 8430 на радиусе ступицы, переходя к NACA 6412 на 33% длины лопасти и заканчивая NACA 3412 на кончике лопасти.

Особенности конструкции воздушного винта описаны в статье моего блога «Пропеллер с аэродинамическим профилем NACA с эллиптическими лопастями». Пожалуйста, обратитесь к нему, если вам нужно понять 4-значные коды профиля профиля NACA.

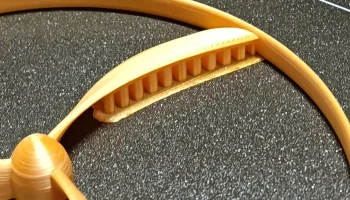

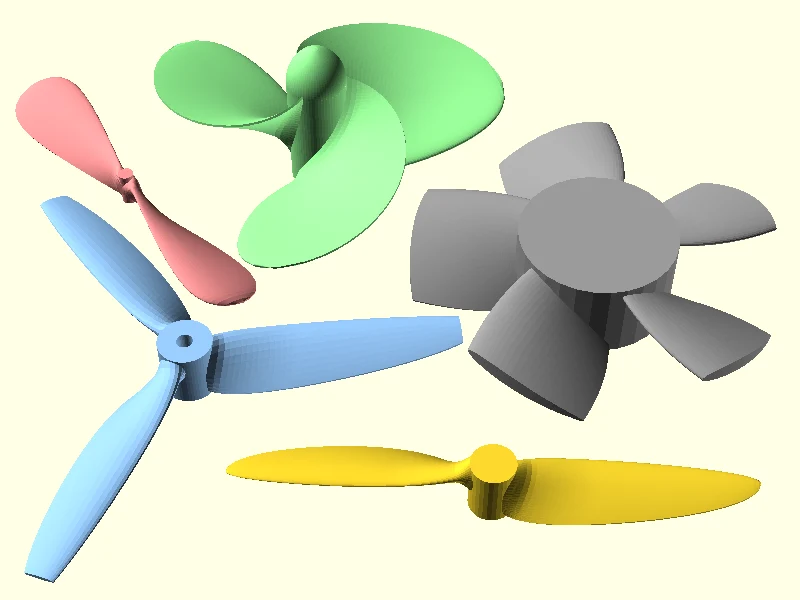

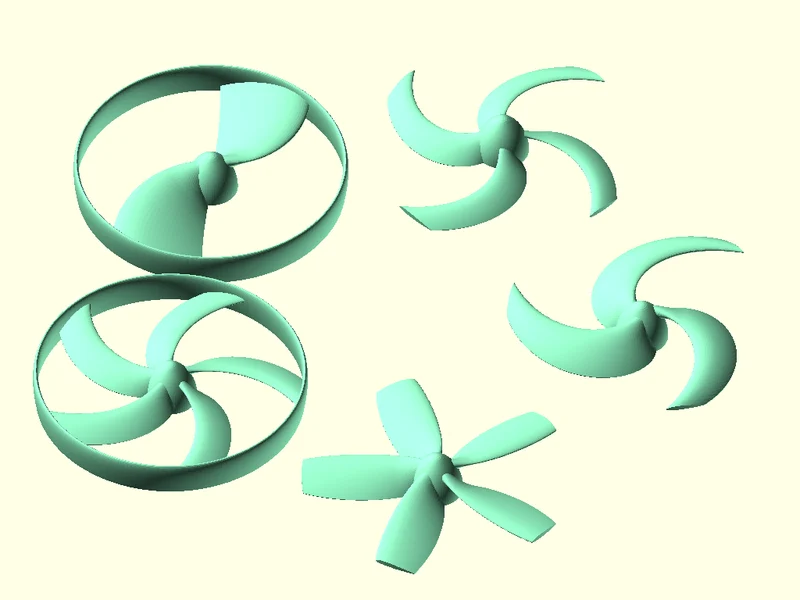

По умолчанию этот сценарий OpenSCAD показывает коллекцию пропеллеров. Есть и другие демоверсии, доступные через строки комментариев, в том числе одна, которая генерирует пять случайных пропеллеров и вентиляторов каждый раз, когда вы перезагружаете предварительный просмотр.

Использование

Чтобы использовать эту библиотеку в своем скрипте, поместите ее вверху:

используйте

Есть четыре модуля, но для большинства целей, скорее всего, понадобится только модуль propeller():

propeller() — это основной модуль, который вызывает модуль propblade(), используя в основном те же параметры. По умолчанию propeller() генерирует двухлопастной эллиптический авиационный пропеллер диаметром 100 мм и шагом 50 мм. Этот модуль генерирует только блейды, а не концентратор. Вы можете добавить это по мере необходимости.
propblade() — генерирует одну вертикальную лопасть пропеллера. Параметры заслуживают некоторого пояснения для понимания, и они описаны ниже.
parabolic_spinner() — генерирует спиннер указанной длины и диаметра, используя прработический профиль.
ogive_spinner() — это самый полезный модуль счетчика. Он создает оживальную форму указанной длины и диаметра. В отличие от параболы, огива в основании вертикальна и заходит в точку. Однако у этого оживала закругленный нос.
Параметры пропеллера

За исключением параметра «лезвия» в propeller(), параметры propeller() и propblade() одинаковы. Значения по умолчанию показаны в скобках.

Основные размеры

лопасти (2) — количество лопастей — только модуль propeller().

propdia (100) — Диаметр дуги пропеллера.

Hubdia (10) — Диаметр цилиндра ступицы, в котором начинается ножка лопатки.

шаг лопасти (-1) — шаг лопасти — обычно от 75% до 133% длины лопасти для самолетов. Меньший шаг обеспечивает лучшие характеристики набора высоты, более высокий шаг обеспечивает лучшие крейсерские характеристики. По умолчанию используется то же значение, что и радиус дуги пропеллера, если он отрицательный. Для низкоскоростного пулкоптера или гребных винтов хорошо подойдет шаг, равный как минимум 2×ArcRadius.

Форма лезвия

Следующие 3 параметра определяют хорду профиля в любой точке длины лопасти. Хорда аэродинамического профиля, наклоненная на угол атаки в положении по длине, выполнена с возможностью размещения внутри эллипса, построенного так, что одна ось представляет собой высоту втулки, а другая ось представляет собой хорду профиля эллипса лопасти.

maxchordfrac (0,2) — Максимально возможная длина хорды для лопасти с нулевым углом атаки, выраженная в долях длины лопасти. Теоретическая длина хорды на ступице, если она не намотана.

хаблен (10) Длина цилиндра ступицы в продольном направлении.

elenfrac (1.05) — доля длины лопасти для эллиптического профиля (обычно немного длиннее длины лопасти).

Другие свойства лезвия

dir (-1) Направление вращения (1=по часовой стрелке, -1=против часовой стрелки), если смотреть сверху профиля.

центральная линия (0,3) — расположите эту часть каждого поперечного сечения аэродинамического профиля на осевой линии (0 = выровнять переднюю кромку, 1 = выровнять заднюю кромку (рекомендуется для печати), 0,5 = выровнять центр аэродинамического профиля, 0,3 = выровнять самую толстую часть аэродинамического профиля).

angular_sweep (0) — размах лезвия, выраженный в градусах на миллиметр, начиная с радиуса ступицы.

te_thickness (0.4) — Толщина задней кромки профиля в мм.

обтекатель (3) — несколько миллиметров для утолщения корневого профиля с переходом к нормальной толщине на столько же миллиметров от ступицы.

Свойства профиля профиля

naca_root (8430) Код NACA для профиля крыла у корня (должен быть с большим изгибом и толстым).

naca_mid (6412) Код NACA для основного профиля, начиная с точки перехода (6412 является стандартным для винтов).

naca_tip (3412) Код NACA 3412 для наконечника
