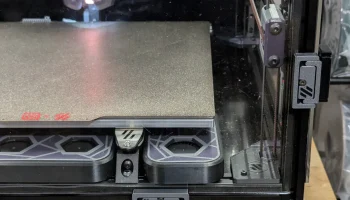

Прочная защелка панели для печати на месте для экструзии ...

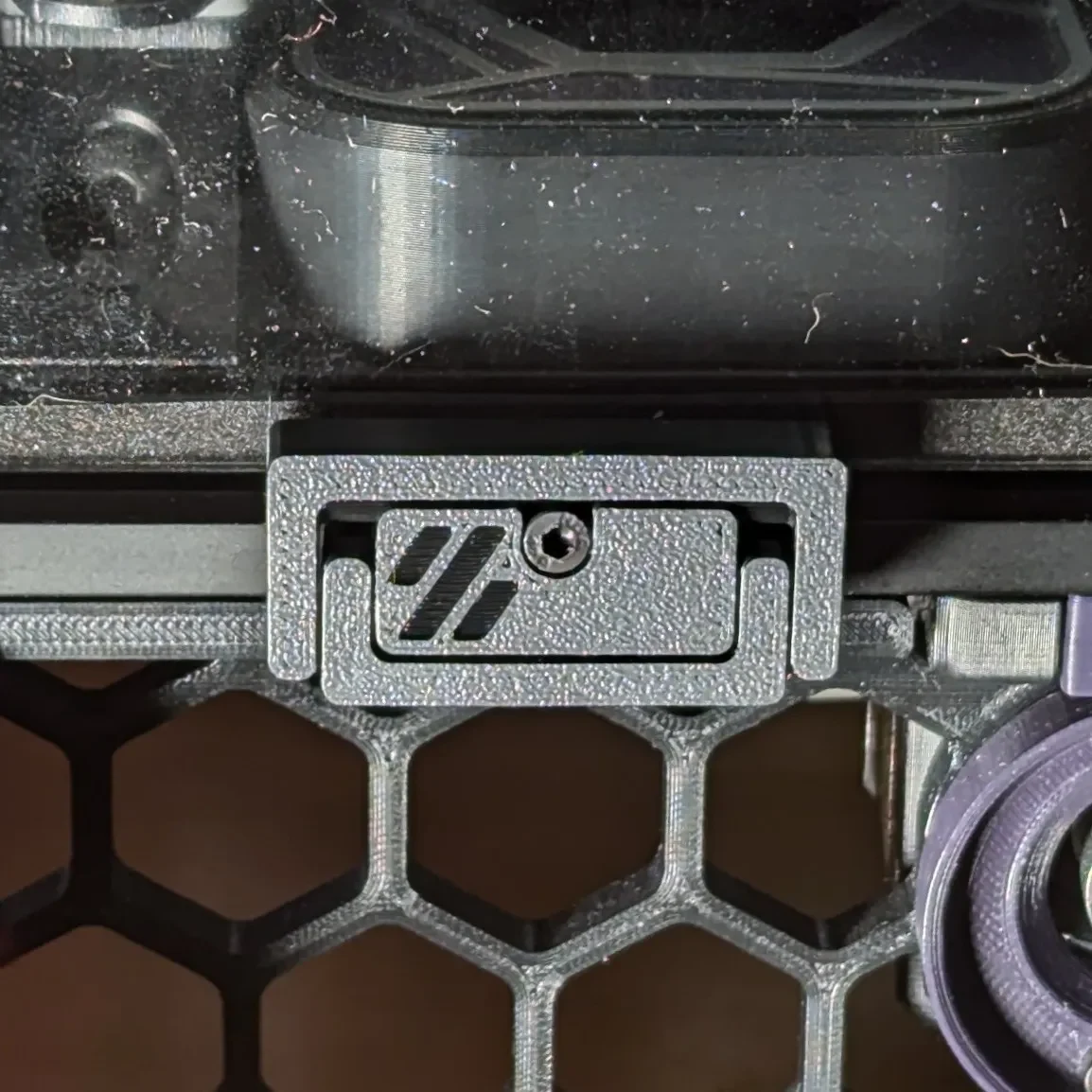

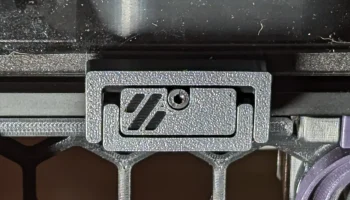

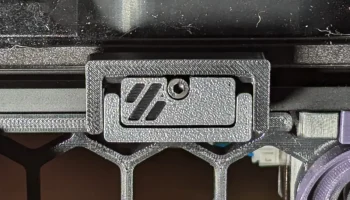

Мне нужно было что-то вроде панели-защелки для не-ворона. Я использовал защелку накаливания Voron 2.4 от RichardM на своем Voron. Я подумывал модифицировать его для своих целей, но решил реализовать его заново и внести некоторые улучшения. На него сильно повлиял RichardM, но этот напечатан на месте! Таким образом, больше не будет нитей, которые ломаются или выпадают. Я также перевернул механизм за��елки, чтобы он больше походил на настоящую защелку. РичардМ всегда казался мне отсталым.
Включены варианты с шагом 0,5 мм, толщиной панели от 3,0 мм до 8,5 мм, с логотипом Voron или без него. Толщина зажима — это измеренное смещение от экструзии, поэтому, если у вас есть панели толщиной 3 мм и пенопласт толщиной 3 мм, вы, вероятно, захотите использовать зажимы толщиной 5,5 мм, чтобы получить сжатие на 0,5 мм. Вариант с «зенковкой» был для моего неворона. Исходники OpenSCAD включены для настройки.
Печать с настройками детали Voron. Никакие опоры не нужны. У меня они также работают нормально только с предустановкой качества PrusaSlicer 0,2 мм. Мне удалось распечатать их из PETG, ASA и ABS без масштабирования. PLA не рекомендуется. Наполненные материалы, такие как обожженный титан ABS, также могут быть слишком хрупкими.
Установите с помощью M3 SHCS (винты с головкой под торцевой ключ) и гаек с Т-образным пазом M3 «молоток». M3x16 хорошо подходит для защелок толщиной от 4,5 до 6 мм. M3x12 хорошо подходит для панелей толщиной от 3,5 до 4 мм.

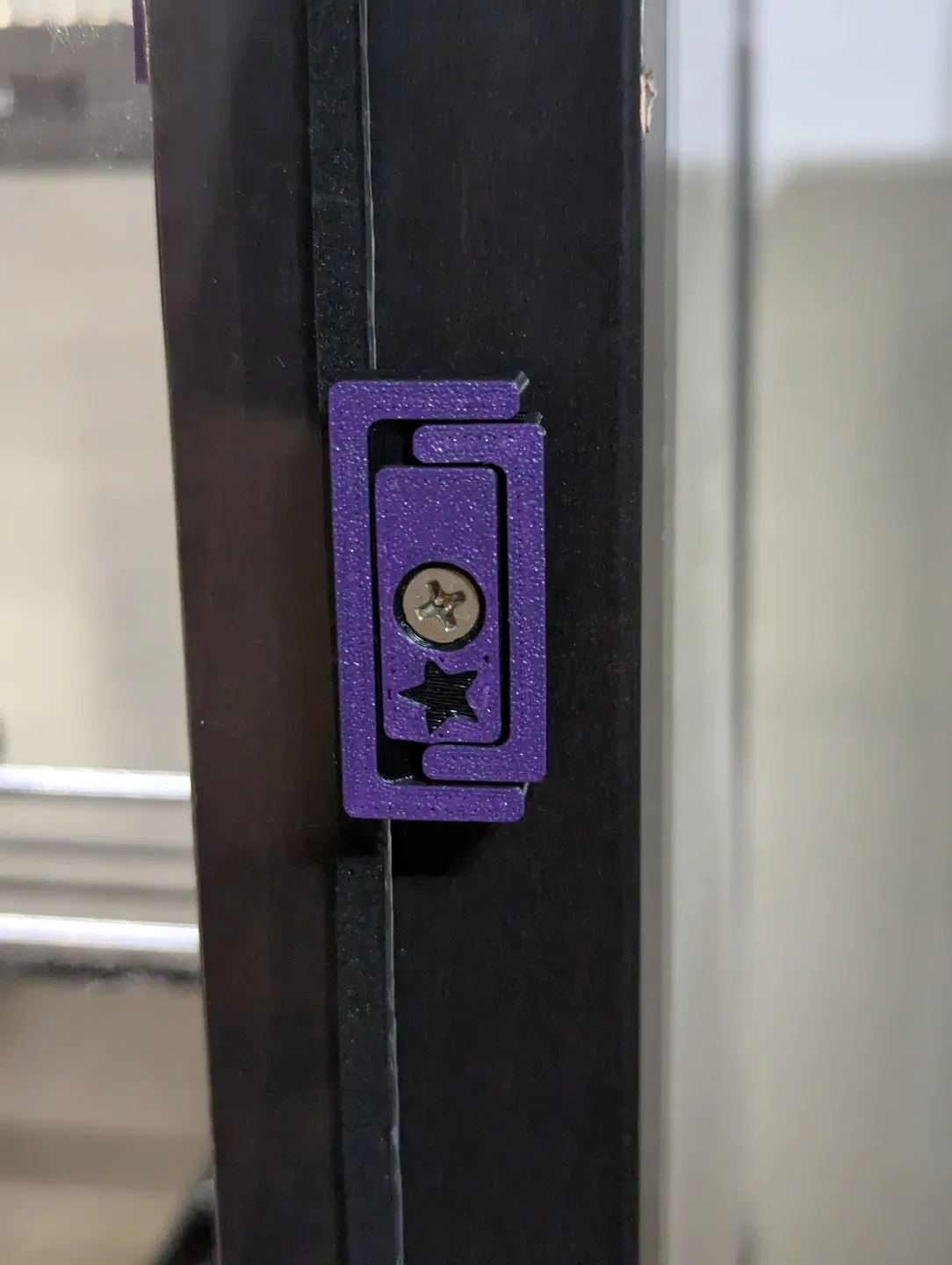

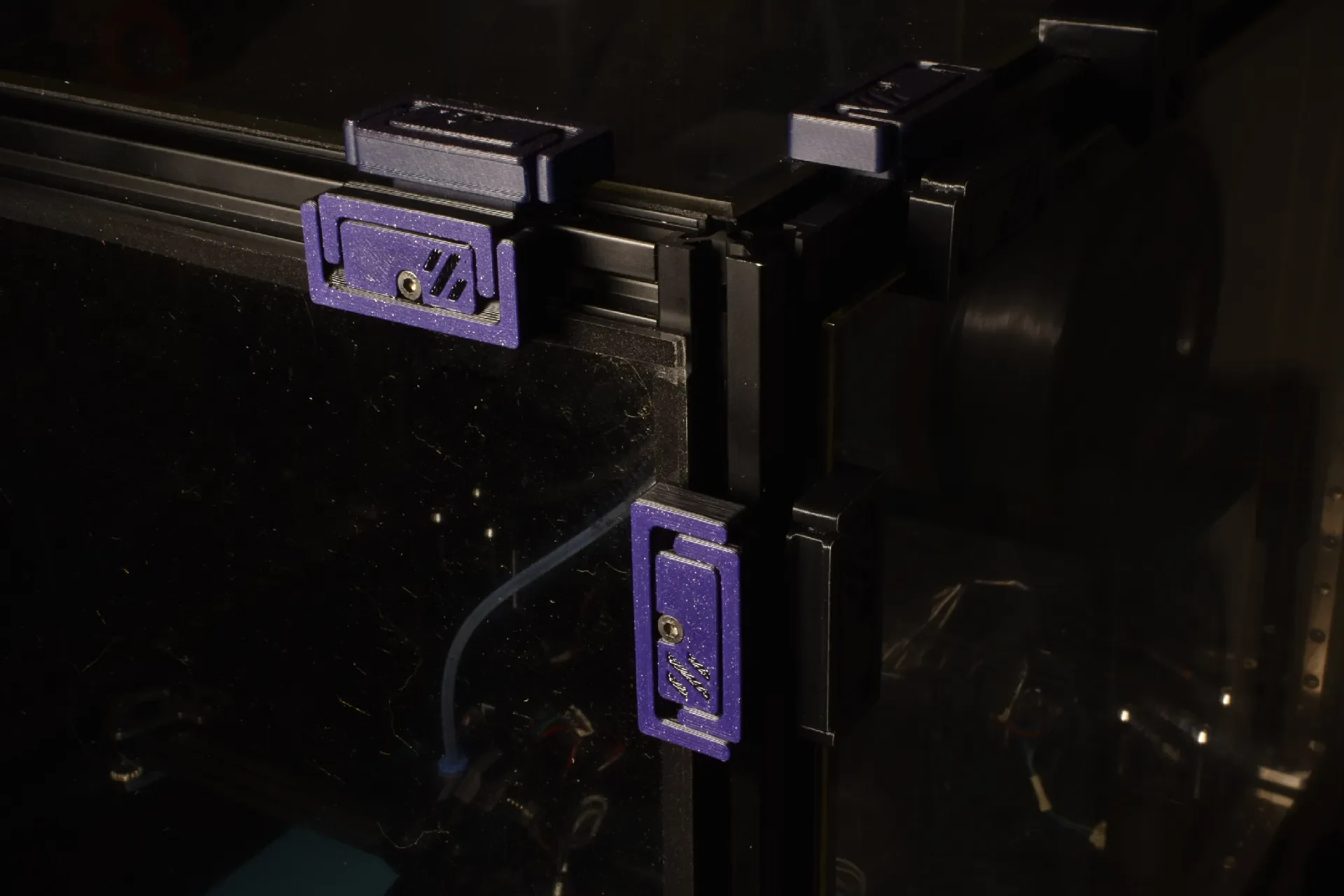

Примечание относительно многоцветной печати, как показано на прилагаемых фотографиях: узел печатает с открытой внешней защелкой. Это необходимо для получения правильного зазора защелки. Таким образом, если вы измените цвета после первого или второго слоя, внешняя защелка в закрытом состоянии будет иметь неправильный цвет. Эта деталь симметрична, поэтому ее можно аккуратно вынуть и установить в перевернутом виде.
Примечание по сборке из исходного кода: вам необходимо использовать снимок разработки OpenSCAD, в котором включена серверная часть Manifold. Все SCAD-файлы latch включают в себя Panel-latch-common.scad; другие зависимости были удалены.

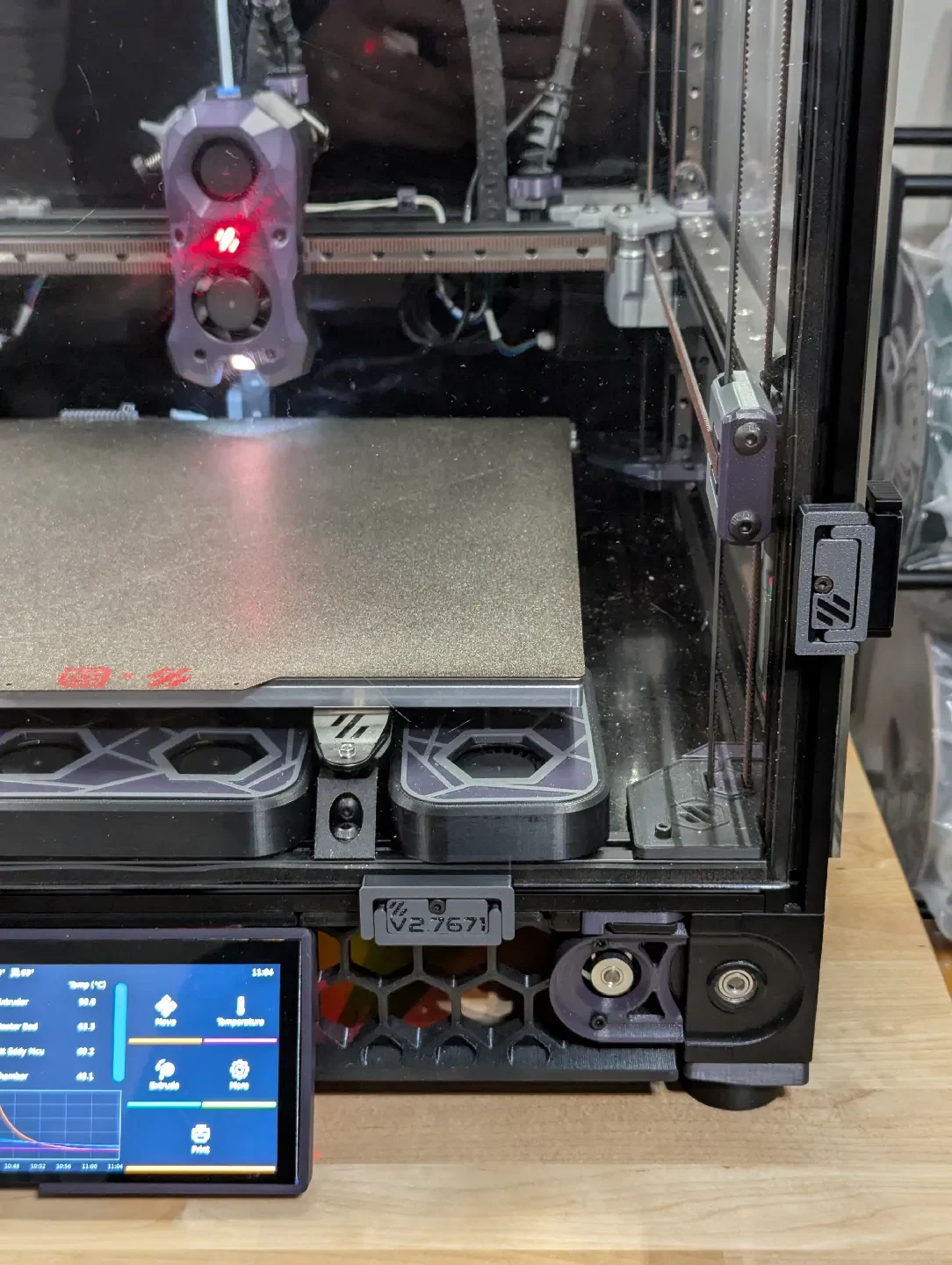

Обновление от 16.01.2025: добавлена защелка с моим серийным номером Voron (для настройки используйте SCAD-файл).
Обновление 12 февраля 2025 г.: добавлена небольшая фаска.
Обновление 12.11.2025: добавлено больше размеров.
Обновление от 31 января 2026 г.: изменен зазор пр�� печати на месте.
Обновление 16 февраля 2026 г.: добавлен вариант 8,5 мм.
Обновление 30 марта 2026 г.: источники SCAD перемещены в Panel-latch-scad.zip. Десятичные числа в именах файлов заменены на подчеркивание, чтобы печатные формы не искажали имена файлов. Реорганизованы источники SCAD для использования меньшего количества зависимостей.
Обновление от 10 апреля 2026 г.: исправлена проблема, из-за которой кр��вые выглядели сегментированными.
Обновление от 28 июня 2026 г.: увеличена глубина гравировки логотипа из ворона в соответствии с глубиной фаски.
