Водяная ракетная установка

Проект создания водной ракеты открытого доступа Marimo Labs

Разработано в Кембридже, Массачусетс, США.
Бесплатно навсегда и везде
marimolabs.com
v1.44

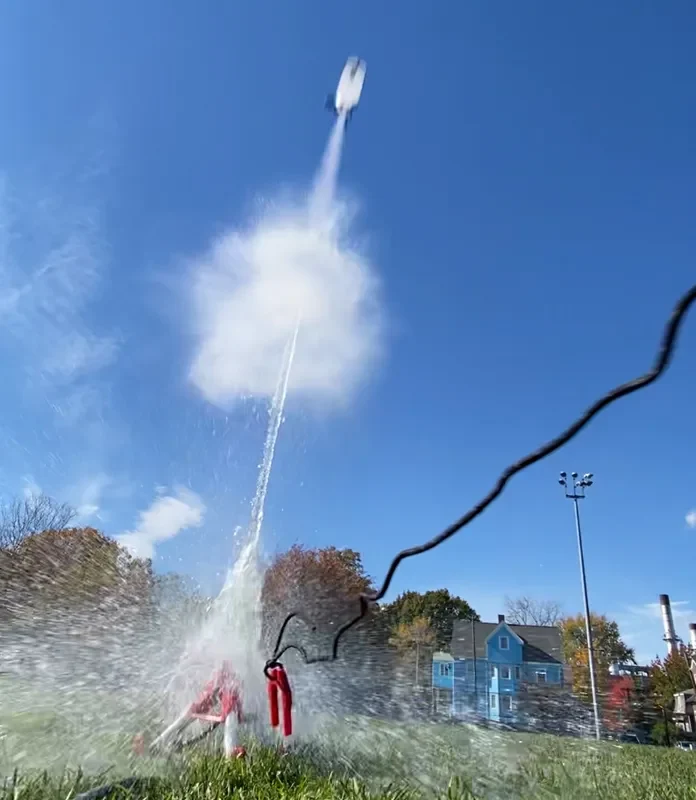

Демонстрация на Кембриджском научном карнавале — сентябрь 2025 г.

270 запусков за 4 часа! https://marimolabs.com/csc

Новинка! Носовые обтекатели и плавники для бутылки 0,5 л.

Модульный с различными вариантами носового обтекателя и киля. Разработан для гибкой нити для обеспечения безопасности и долговечности.

https://www.printables.com/model/1393152-water-rocket-parts-for-05l-polar-seltzer-bottle

Лаунчер (эта страница)

Полнокалиберная водная ракетная пусковая установка, обеспечивающая простоту сборки и универсальную совместимос��ь.

Те, у кого нет доступа к 3D-принтерам, могут приобрести комплект со всеми деталями в магазине Marimo Labs Store. Также доступны комплекты непечатных деталей сантехники.

Полезная нагрузка/плавники для бутылки 1,0 л

Все еще доступно на этой странице ниже.

Видео инструкция выше.

Письменные инструкции по Instructables: https://www.instructables.com/Simple-3D-Printed-Water-Rocket-Launcher/

Подробное обсуждение дизайна на сайте: marimolabs.com.

Прочтите и следуйте инструкциям по безопасности в формате PDF на странице загрузки.

Отказ от ответственности

Эй. Системы под давлением опасны. Знайте, что вы делаете, и принимайте соответствующие меры безопасности. Сделайте свою собственную оценку того, подходит ли этот проект для того, что вы пытаетесь сделать, и используйте его на свой страх и риск. Не предпринимайте попыток без соответствующего опыта, защитного снаряжения и инструментов. Большинство руководств по водяным ракетам рекомендуют не поднимать давление выше 60 фунтов на квадратный дюйм/4 бара. Всегда закрепляйте пусковую установку на земле.

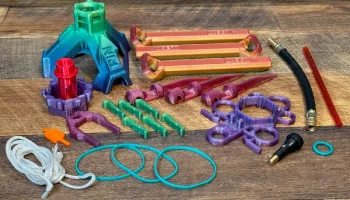

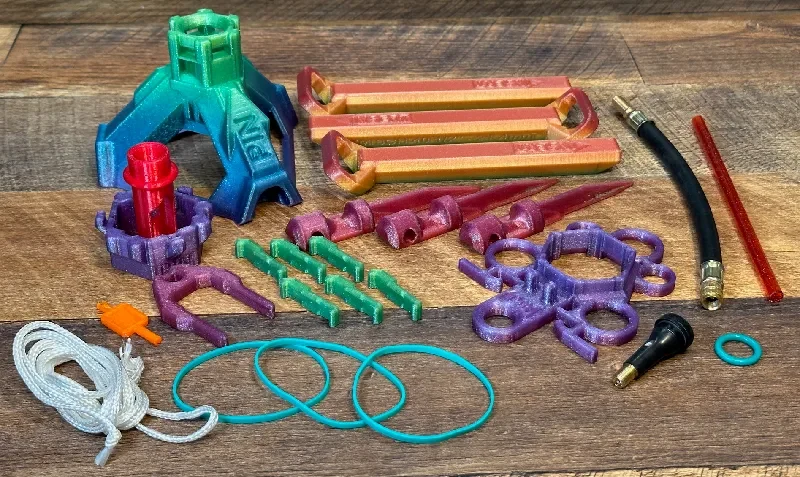

СПИСОК Д��ТАЛЕЙ
без печати

Вариант 1: Магазин Marimo Labs (доставка по США)

Основной комплект с непечатными деталями

Резиновая лента и комплект стартового шнура (или принесите свой собственный)

Вариант 2. Приобретите готовую продукцию (примеры ссылок на Amazon приведены ниже).

TR414 Стержень клапана шины

Уплотнительное кольцо: внутренний диаметр 15 мм, толщина 3,5 мм, внешний диаметр 22 мм (если оно недоступно на месте, можно попробовать версию для печати из ТПУ от @lemonydes_1352490)

Удлинитель шланга клапана Шредера (автомобиль/горный велосипед)

Резинки любые, но подойдут силиконовые №33 (3 1/2 x 1/8 дюйма).

Строка для привязки к значку запуска

Детали для конкретных ядер:

Тип B Универсальный: многоразовая соломинка, внешний диаметр 7,6-8 мм (предотвращает обратный поток воды в насос, но не является строго необходимым).

Тип C: 20 см соответствующей трубы из ПВХ для пусковой трубы.

Печатный

Для пусковой установки, которую можно построить в любой точке мира для запуска всех* бутылок из-под газировки и сельтерской воды общего производства:

База

Воротник (* см. примечание ниже)

Зажим x6 *

Сердечник типа Б *

Значок запуска

Нога х3

Колышек x3 (не забудьте прикрепить пусковую установку к земле!)

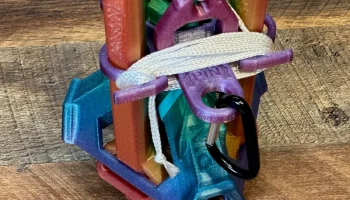

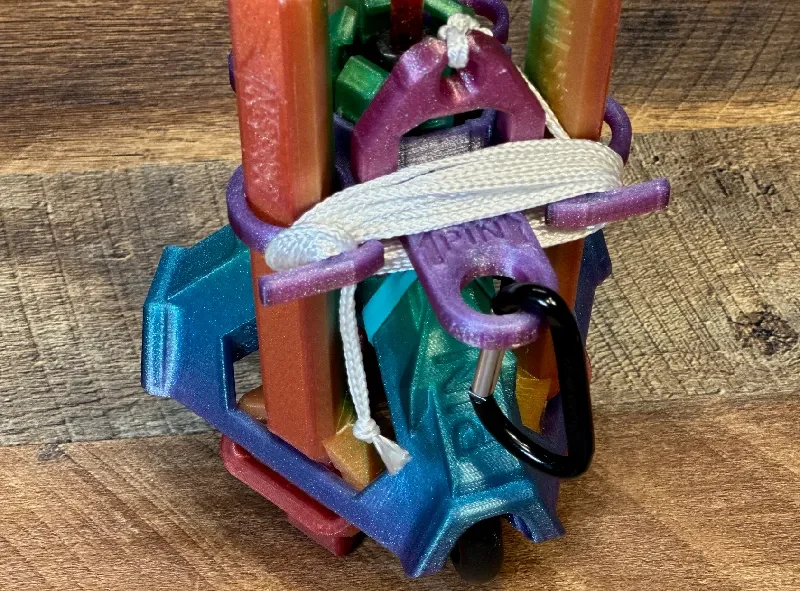

Перевозчик

* Уникальной для Германии является Mehrwegflaschen — спецификация для бутылок многоразового/многоразового использования. Они могут иметь высоту фланца 23 мм и диаметр 37 мм, для ч��го требуются специальные зажимы. Они также могут извлечь выгоду из специального Ядра и масштабирования Ошейника. Пожалуйста, посмотрите ремикс Clamp от @LucasF_62480 здесь. Пожалуйста, посмотрите ремикс Core и заметки о Collar здесь от @TomTom_1424482.

РУКОВОДСТВО ПО ВЫБОРУ ОСНОВЫ

База пусковой установки принимает несколько различных «ядер», которые являются центральным интерфейсом к бутылке. Core B рекомендуется для первых сборок. Core C рекомендуется для более высокой производительности.

Core Type B Universal: универсальная совместимость по всему миру. Труба ПВХ не требуется.

Сердечник типа C Sch40: Бесклеевая конфигурация «пусковой трубы» для труб из ПВХ сортамента 40. Печать с 3 стенами. Швы в печатных деталях могут привести к незначительным точечным утечкам при высоком давлении. Теоретически может помочь установка «произвольного» положения шва, но я не нашел в этом необходимости.

Сердечник типа C PN16 бета: аналогичен версии Sch40, но для метрической трубы PN16 диаметром 20 мм. Печать со 100% концентрическим заполнением. Не обрезайте шток клапана TR414. Зат��лкайте весь «гриб» в трубу.

Сердечник типа C UKovf альфа: для переливной трубы UK диаметром 21,5 мм. Печать со 100% концентрическим заполнением. Не обрезайте шток клапана TR414. Затолкайте весь «гриб» в трубу. Скажите, пожалуйста, подходит ли вам это ядро, так как у меня нет трубы для тестирования. Дайте мне знать, если вам нужно масштабировать файл.

Разработка для AS/NZS DN15 PN18 (OD 21.1-
