DF95 DF65 IOM US1M Star 45 и другие, труба ПВХ 3/4 дюйма, ра

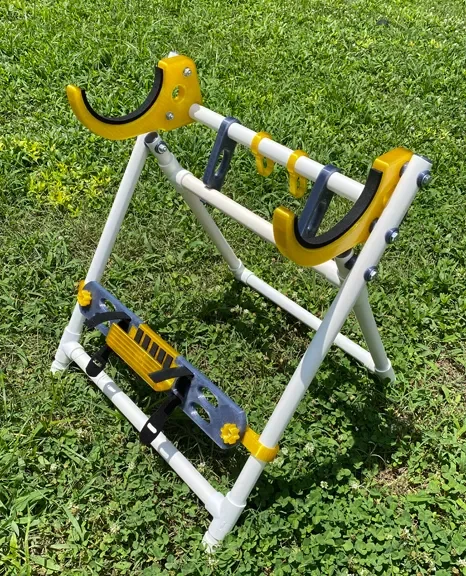

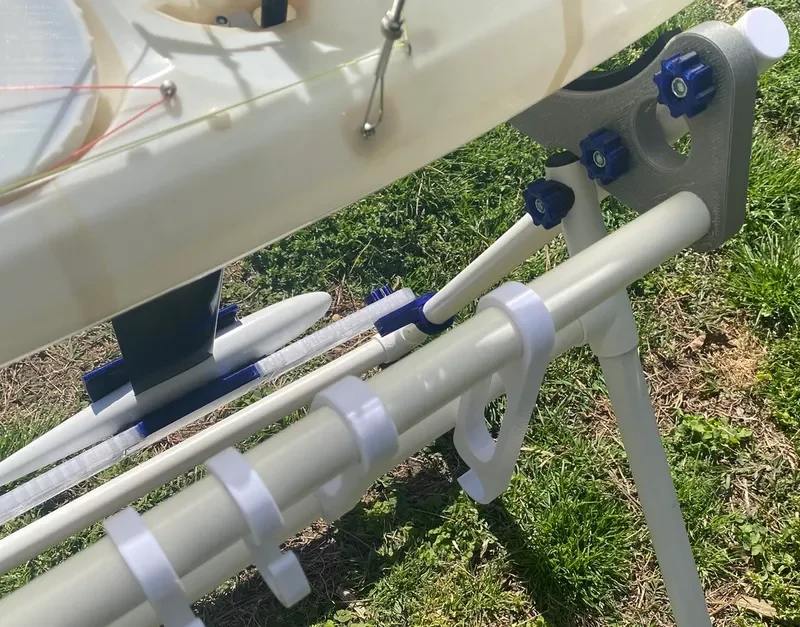

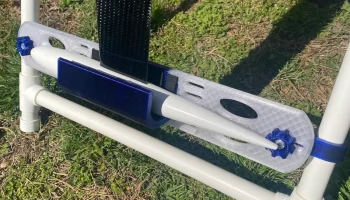

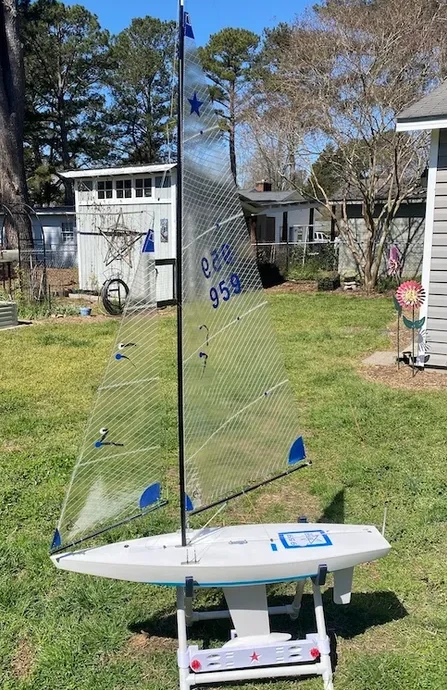

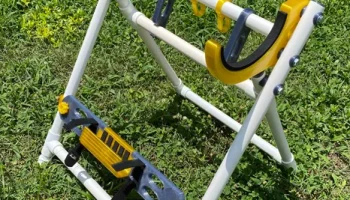

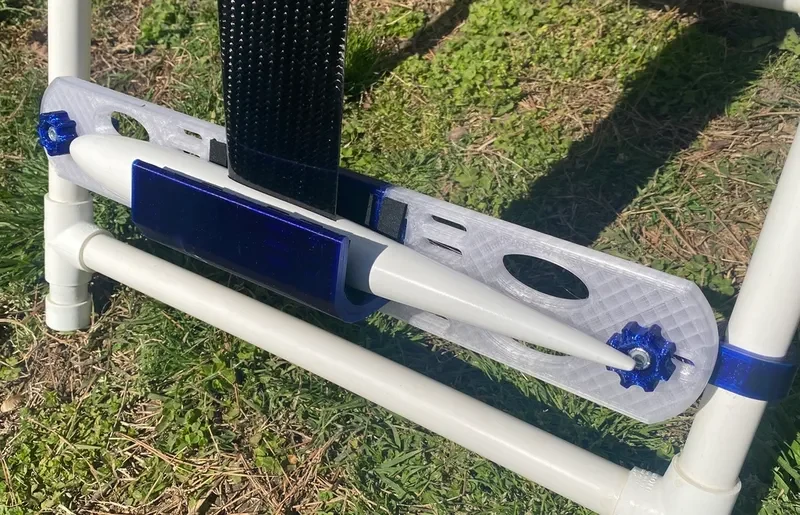

Обновление от 05.03.23: я добавил более широкий патрон для лампы для лодок в стиле IOM/US1M. Я также добавил кронштейны для лодки Star 45, держатель лампы, пластины и зажимы.

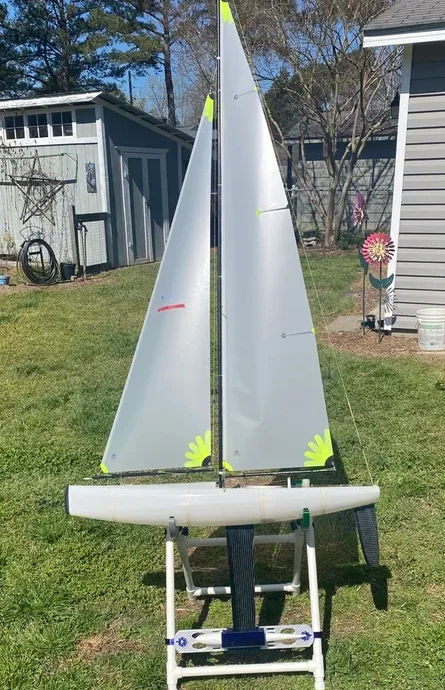

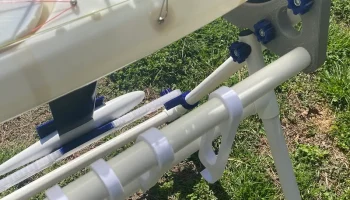

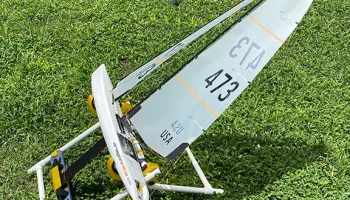

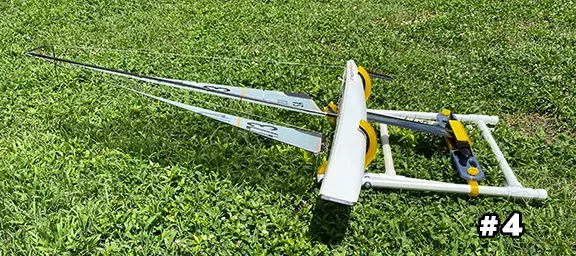

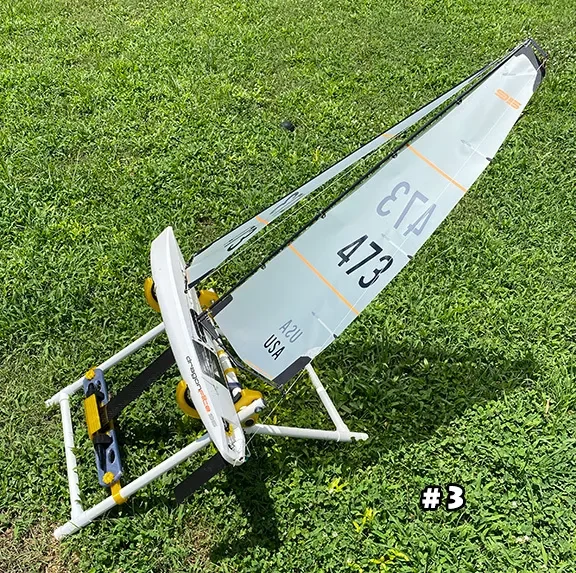

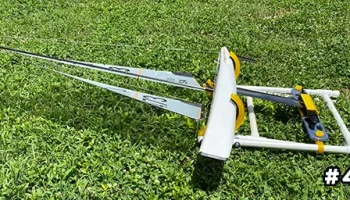

Обновление от 4 февраля 2022 г.: я добавил более длинный фиксатор трубы, чтобы подставка могла перейти в «узкий» режим. Это отлично подходит для хранения лодок, поскольку занимает гораздо меньше места. У меня установлены оба кронштейна, так как я до сих пор использую оригинальный кронштейн для настройки и широкую базу для работы на открытом воздухе. Возможно, вам придется немного подрезать задние ножки из ПВХ, если они слишком крутые.

Я разработал эту подставку на основе дизайна подставки для лодок Дэвида Дженсена IOM, а также из-за небольшого разочарования тем, что единственные другие полноценные стойки DF95, доступные на Thingiverse, предназначены для труб EMT или ПВХ метрического размера.

Это нарисовано в ДЮЙМАХ. При необходимости необходимо перевести в миллиметры.

Я сам проектирую в метрической системе в 99% случаев, но в данном случае все измерения и детали представлены в британских единицах. Кроме того, в этой конструкции используются водопроводные трубы из ПВХ 3/4 дюйма Schedule 40 и оборудование британского размера. Возможно, вашему слайсеру потребуется преобразовать отпечатки в метрические системы. Для слайсера Cura я использую плагин Barbarian для преобразования деталей в миллиметры для печати.

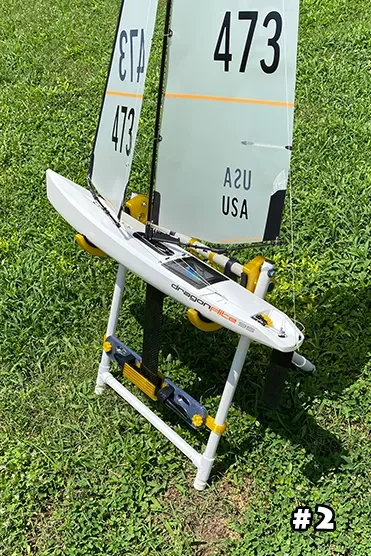

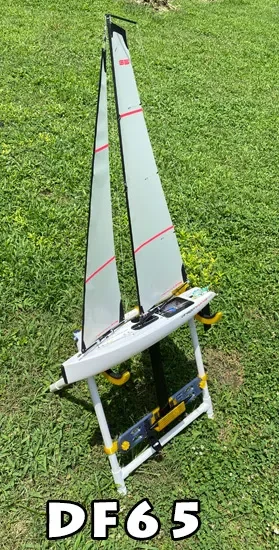

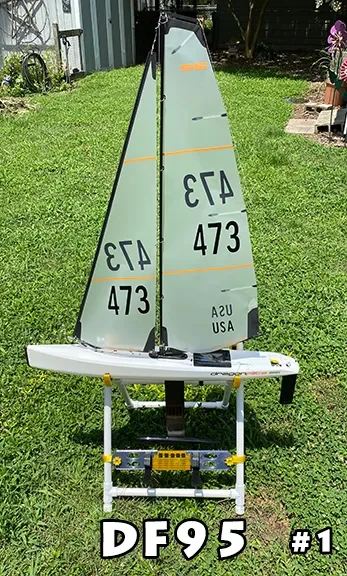

Эта подставка подойдет ко многим лодкам, кроме DF95, и существует несколько способов регулировки размера, перемещая детали и изменяя длину труб из ПВХ. Он без проблем подходит к DF65.

Черт возьми, вам даже не нужно печатать ни одной детали. Вы можете сделать рычаги и киль из дерева, используя бумажные распечатки боковых видов деталей в качестве шаблона, и использовать стопки шайб в качестве прокладок и т. д. Я даже включил планы 2D-печати оригинального дизайна Дэвида Дженнингса в формате PDF, показывающие, как построить подставку из дерева (см. Рисунок и PDF-файл в файлах).

Необходимые материалы/оборудование:

Труба из ПВХ диаметром 3/4 дюйма — 13 футов, но оставьте еще несколько футов для отходов.

Тройники ПВХ 3/4" — 6 шт.

Заглушки ПВХ 3/4" (ножки) — 4 шт.

Болты с шести��ранной головкой 3 x 1/4 дюйма — 2 шт.

Болты с шестигранной головкой 2-1/2" x 1/4" — 4 шт.

Болты с шестигранной головкой 1-1/4" x 1/4" — 2 шт.

Контргайки нейлоновые 1/4" — 8 шт.

Шайбы 1/4" — 12 шт.

Неопреновая пена толщиной 1/8 дюйма и шириной 1/2 дюйма (клеящаяся основа) — 3 фута

Неопреновая пена толщиной 1/4 дюйма и шириной 1/2 дюйма (клеящаяся основа) — 1 фут

Двусторонняя лента-липучка шириной 1 дюйм — 2 шт. 10 дюймов в длину

Гибкий прозрачный суперклей средней плотности (бренд Mercury на Amazon) и ускоритель

Некоторые замены:

Все непечатные материалы должны быть доступны в большинстве магазинов товаров для дома. Я заказал пену на Amazon. Я не рекомендую глянцевый серый бытовой уплотнитель, так как он может прилипнуть к вашей лодке (ищите матовый, а не глянцевый слой пенопласта), но вы, возможно, сможете найти в местном магазине хороший пенопласт с закрытыми порами, чем я.

Вы можете заменить болты большей длины или использовать разрезные стопорные шайбы и обычные гайки. Большинству из нас подойдет более дешевый материал с цинковым покрытием, нет необходимости приобретать более прочное или нержавеющее оборудование (за исключением использования в соленой воде).

Кроме того, вы можете просто использовать только пенопласт толщиной 1/8 дюйма, вы должны использовать его для подставки лампы, но для кронштейнов это необязательно. Однако толщина 1/4 дюйма действительно помогает соответствовать форме корпуса (вы можете использовать два слоя по 1/8 дюйма).

Вы можете использовать любой клей, который вам нравится, но гибкий прозрачный суперклей средней толщины достаточно тонкий, чтобы впитываться в соединения ПВХ без разборки (это важно позже). Он также не ломкий, как обычный суперклей. Но не волнуйтесь, обычный суперклей вполне подойдет.

Список разрезов труб ПВХ диаметром 3/4 дюйма (также на фото в галерее)

Большая Рамка -

2 стойки — 22-1/4 дюйма

1 х перекладина — 18 дюймов

1 х ручка — 18-1/4 дюйма

2 х ноги — 2 дюйма

2 футболки

2 х шапки (ноги)

Маленькая Рамка -

2 стойки — 13 дюймов

2 поперечины — 15-1/2 дюйма

2 х ноги — 2 дюйма

2 соединительные трубки — 3 дюйма

4 тройника

2 х шапки (ноги)

***Сведения о STL и напечатанных деталях*** — Все файлы STL загружены сюда в предпочтительной ориентации печати для печати FDM. Обычно существует причина, по которой каждый из них расположен определенным образом, например, для большей точности, удобства печати, прочности или доступа к охлаждающему вентилятору. «Скорость печати детали» не учитывалась при выборе ориентации.

PipeFitTest — важный отпечаток. И��пользуйте эту распечатку, чтобы узнать
