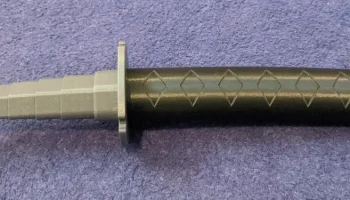

Складная Катана V2

Это развитие моего оригинального дизайна складной катаны с некоторыми улучшениями:

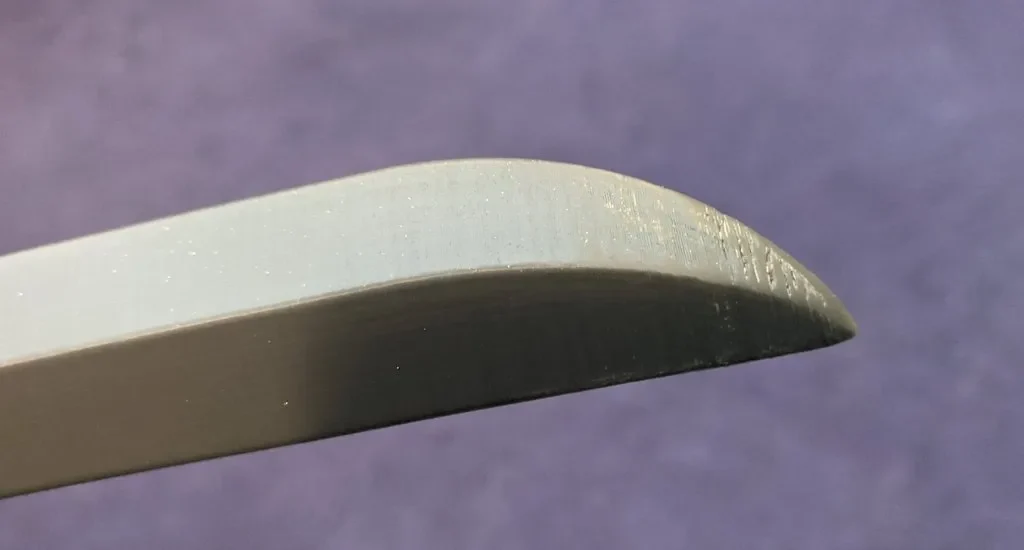

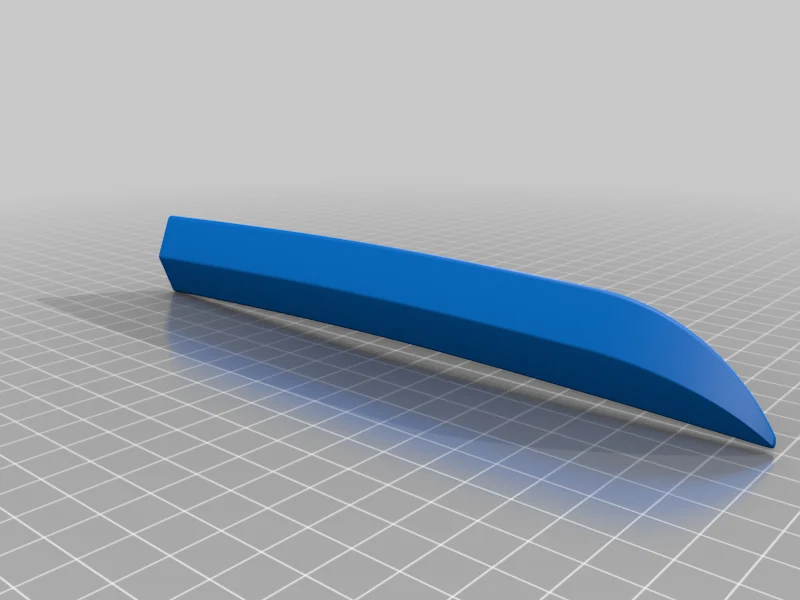

Киссаки теперь включен в самую внутреннюю часть меча, а это означает, что для его печати не требуется сборка. В результате кончик меча становится намного чище.

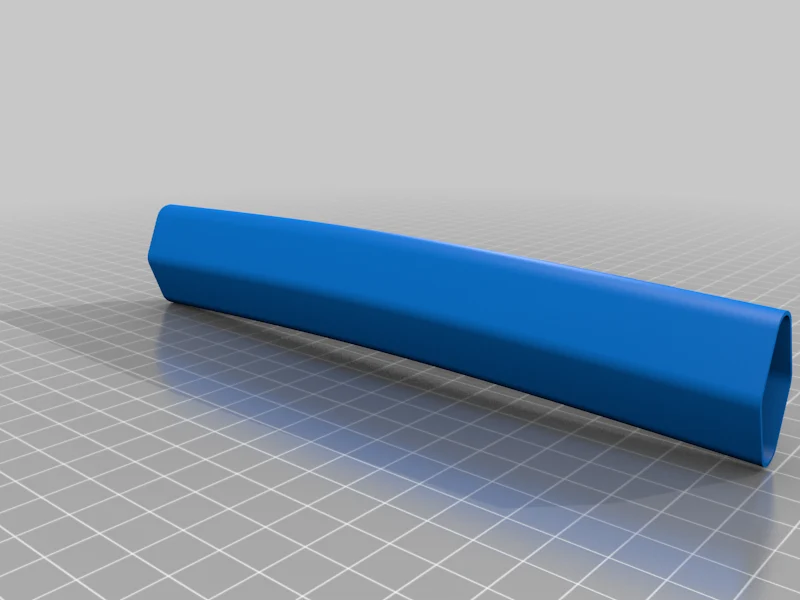

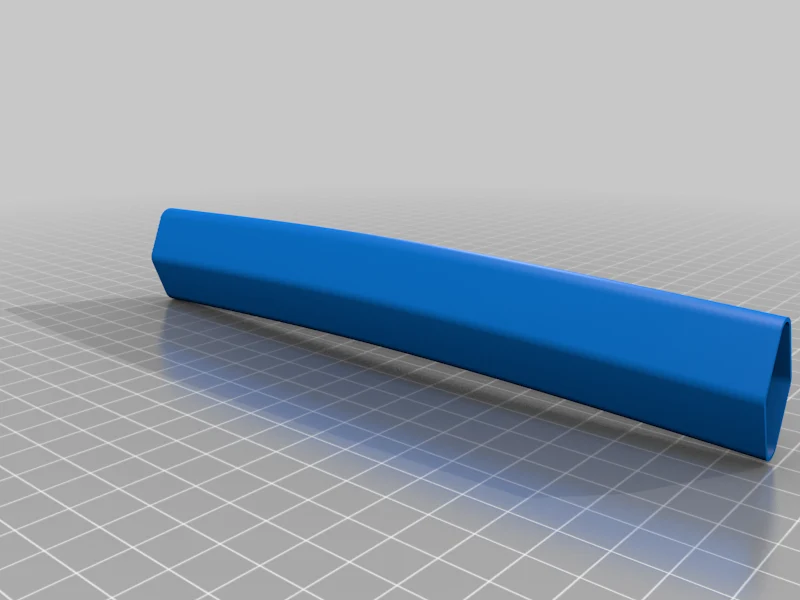

Все пять частей лезвий можно печатать в режиме «Ваза», что сделает их еще более гладкими и, вероятно, будет печатать быстрее.
Рукоятку, защиту, направляющую и навершие можно напечатать без опор, выберите ориентацию, чтобы минимизировать выступы, и все будет хорошо.

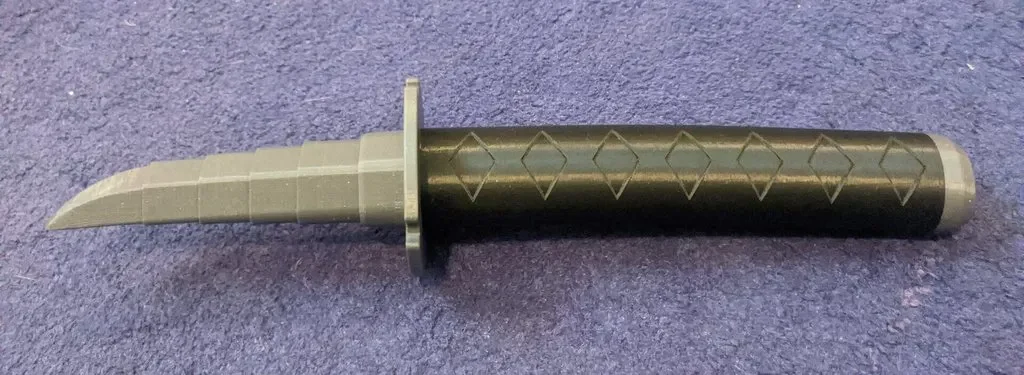

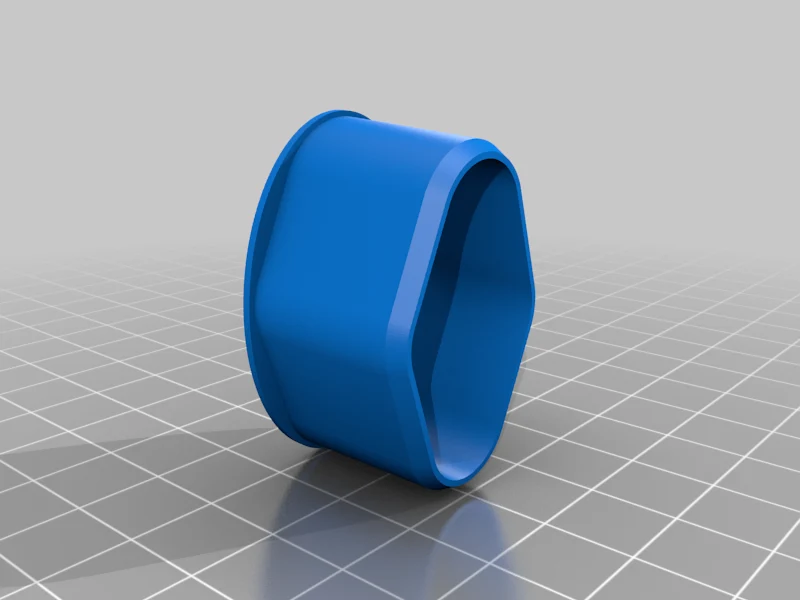

Лезвие теперь имеет хабаки (направляющую) у основания лезвия, где оно входит в цубу. Это делает меч более правильным в вытянутом состоянии, но больше выпирает, когда он втянут. В целом, думаю, стоит добавить.

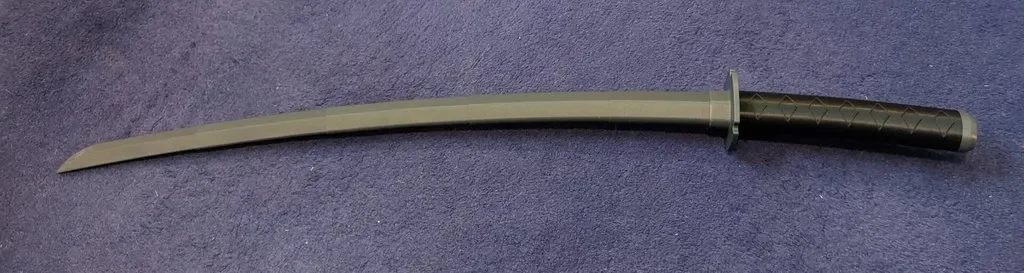

Немного уменьшена кривизна лезвия, так как первое показалось мне слишком изогнутым. Так кажется лучше, но я, вероятно, мог бы уменьшить кривизну еще немного.

Сборка:

Сдвиньте секции лезвий вместе по порядку.
Вставьте группу секций лезвий в ручку и проверьте, все ли скользит хорошо.

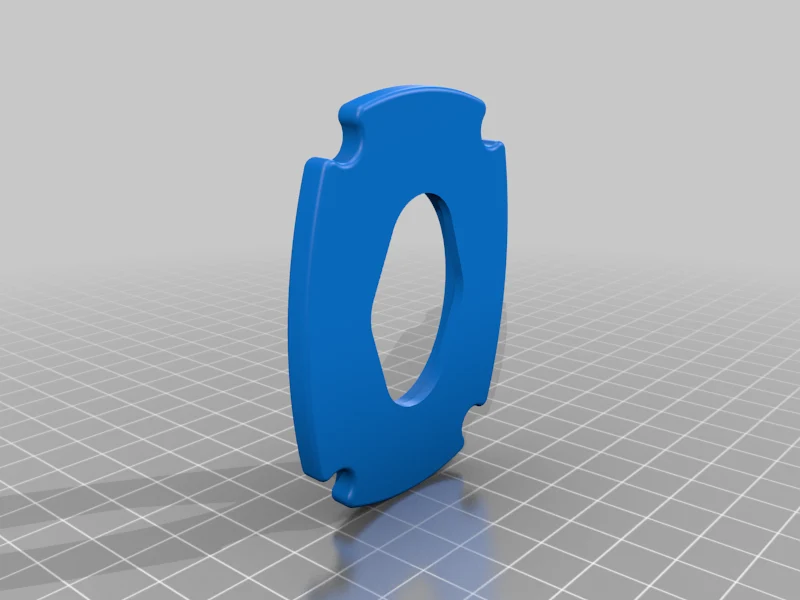

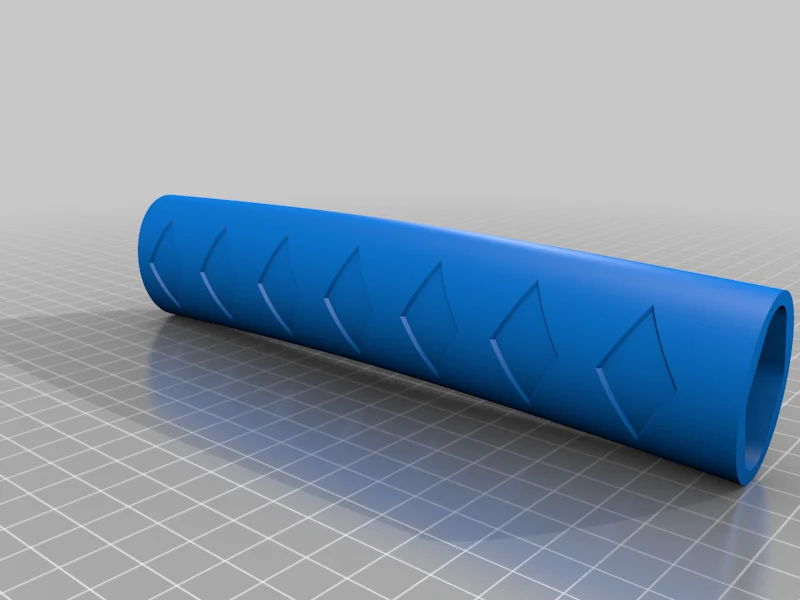

Склейте направляющую (хабаки), ручку (цука) и защиту (цуба) вместе небольшим количеством цианакрилатного клея. Я использовал моментальную связку Loc-Tite.

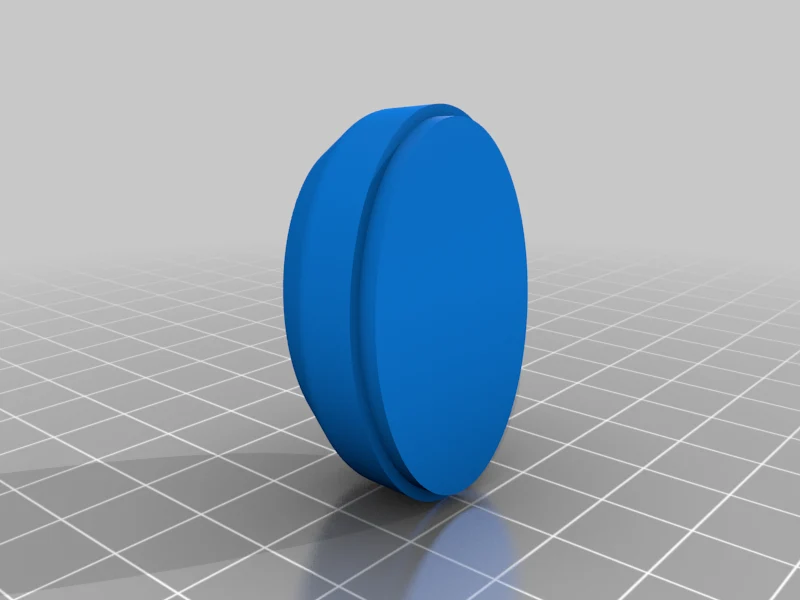

Приклейте навершие к концу ручки.
Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2.5

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,1 слоя

Заполнение:

Кубический (только детали ручки)

Нить: Filaments.ca EcoTough PLA Celestial Grey / Black

Примечания:

Секции лезвия напечатаны в режиме «Ваза» для максимальной гладкости.
Ширина экструзии установлена ​​на 0,45 мм (0,42 для первого слоя, но это может зависеть от настроек принтера).

Категория: Реквизит
