Картонное кольцо для катушки Bambu Lab AMS (параметрическ...

Кольцо с одной катушкой, которое будет править всеми!

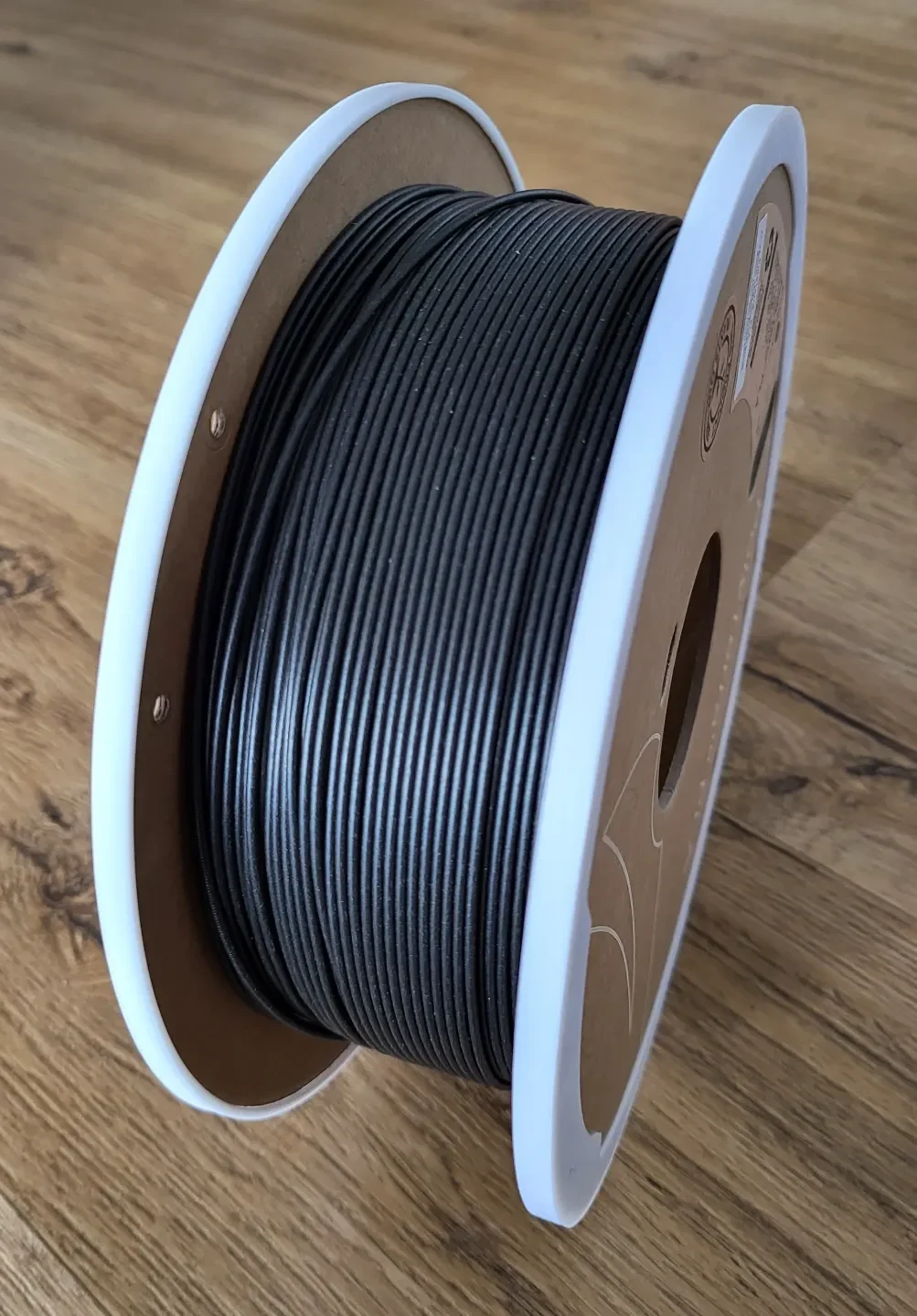

Bambu Lab не рекомендует использовать с AMS нити с картонными катушками, поскольку они могут образовывать пыль и блокировать ролики, а края картона могут истерться, что приведет к проблемам. При установке этой модели на картонные катушки с AMS контактирует только пластик, что решает эти проблемы.

Если вам нравится то, что я делаю, пожалуйста, поставьте лайк рассмотрите возможность вступить в мой клуб или купить мне кофе!

Совместимость

Протестировано для работы с картонными катушками следующих марок нитей:

3DE Премиум
3DQF
Anycubic
Канадские нити
Креативность
Дюрамик
Элегу
eSun
Нитевидный
Филаментс.ca
ФИКСДРАЙ
ГНВТНТП
Внутренний
Джайо
КЬЮБИ
Материя3D
ОттерТек
Увертюра
ОВВ3Д
Polymaker (например, PolyTerra/PolyLite)
Кровать с принтом
настоящая нить
Красная линия
Перекомпоновка
Смартфил
Спарта3D
X3D
Зиро
(Катушки с нитью Jessie слишком широки для AMS)

Если вы обнаружите, что это работает с нитью марки с картонными катушками, которая не указана здесь, оставьте марку или комментарий, и я добавлю ее в список!

Инструкции по печати

Рекомендую сначала распечатать обычный файл cardboard_spool_ring и убедиться, что диаметр равен ровно 202 мм. Если он не подходит для вашего AMS или у вас есть другие проблемы, обратитесь к главе «Версии/Устранение неполадок» ниже. Вы также можете взглянуть на марки и узнать, использовал ли кто-то еще ту же нить, что и вы, и использовал ли какие-либо специальные параметры, чтобы она работала.

Прекрасно печатает без поддержек из PLA с высотой слоя 0,20 мм. Я предоставил STL (для использования в вашем любимом слайсере), а также файл дизайна Fusion 360 на случай, если вам понадобится внести изменения в марку нити с другим размером катушки или рисунком отверстий. Я также предоставил два файла ".gcode.3mf" (один для Bambu Basic PLA, другой для Generic PLA), которые вы можете напрямую поместить на карту microSD, вставить в Bambu Lab X1C и распечатать с сенсорного экрана. Если ваш принтер не имеет точных размеров, возможно, вам придется уменьшить или увеличить отпечаток. Если вы используете Bambu Lab X1C для печати на охлаждаемой пластине, обязательно нанесите очень небольшое количество клея-карандаша, иначе может быть сложно удалить его с пластины, не сломав. Если он у вас есть, я настоятельно рекомендую распечатать его на текстурированном листе PEI, не наклеивая клей-карандаш, что позволяет очень легко удалить отпечаток без повреждений.

Еще один материал, который показал себя очень хорошо, — это TPU 95A, например Overture High-Speed ​​TPU 95A (спасибо @Rob_1000624 за подсказку!).

Версии / Устранение неполадок

Поскольку размеры каждой AMS и картонной катушки немного различаются, вам, возможно, придется распечатать другую версию, чтобы она работала. Просмотрите следующие шаги и пробуйте их по порядку, пока проблема не будет решена.

Если AMS не закрывается, попробуйте распечатать cardart_spool_ring-thinner
Если края картонной катушки неровные или шаткие (как сообщают некоторые пользователи катушек Overture), попробуйте напечатать cardboard_spool_ring-thinner_straight.
Поскольку в этой версии нет боковой защелки, вам нужно приклеить ее к катушке либо с помощью клея CA, либо с помощью клеевого карандаша сбоку.
Если напечатанное кольцо очень слабо сидит на катушке и падает, попробуйте напечатать cardboard_spool_ring-smaller.
Если картонная катушка вращается на напечатанном кольце, нанесите на кольцо немного клея-карандаша.
Если картонная катушка и кольца катушки проскальзывают в AMS, попробуйте перепечатать кольца, используя настройку «fuzzy» в Bambu Studio, установленную на 0,2/0,2.

Если ни один из этих способов не помог решить вашу проблему, напишите комментарий, объяснив вашу проблему.

Параметры

Вы можете изменить эту конструкцию в Fusion 360, используя параметры, чтобы она соответствовала множеству различных катушек и размеров AMS. Вы можете изменить их, нажав «Тело» → «Изменить» → «Изменить параметры».

Вот обзор значений параметров и значений обычной версии Cardboard_spool_ring:

Имя параметра Значение Описание
Bottom_thickness 1 мм Толщина той части, которая соприкасается с катушкой сбоку.
cardboard_thickness 3 мм Толщина картона на катушке.
диаметр катушки 200 м
