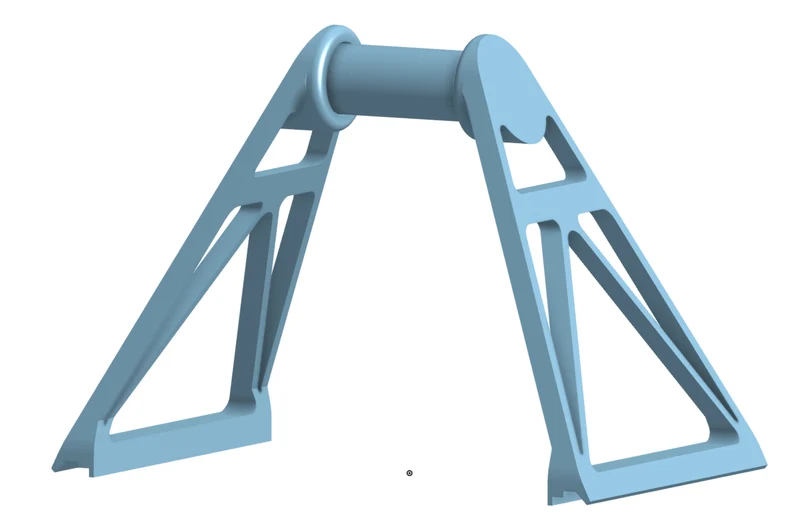

Верхний держатель катушки с нитью Creality K1 и K1C (нова...

Зачем вам это может понадобиться?

Следуя моей конструкции держателя катушки с верхним креплением, позволяющего моему Creality K1 Max более надежно печатать TPU, я получил несколько запросов на аналогичную модель для работы с K1, и вот она!

Это позволит подавать нить непосредственно в экструдер, тем самым устраняя трение, возникающее при подаче через трубку Боудена.

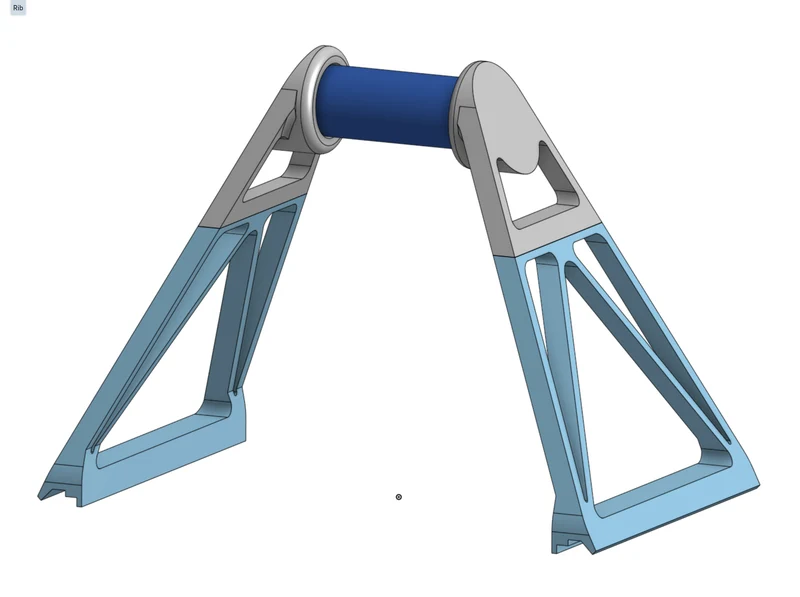

Относительно небольшая печатная платформа K1 и K1C означает, что теперь это конструкция из 5 частей, что был�� необходимо для сохранения зазора от верхней части принтера.

Хотя его можно использовать для подачи любого типа нити, для которого не требуется наличие верхней стеклянной крышки, он может не подойти для высокоскоростной печати (возможны проблемы с вибрацией) или отпечатков большого размера, где инерция может привести к тому, что катушка с нитью высвободится излишек!

ПРИМЕЧАНИЕ. Держатель рулона специально спроектирован так, чтобы обеспечить плотное приле��ание. некоторые люди сообщают, что (из-за допусков печати) их держатель рулона очень тугой. Если вы не вставите его в подставку до конца с каждой стороны, подставка будет казаться слишком большой, чтобы поместиться в отверстие принтера. Если ваш отпечаток получился слишком плотным, просто отшлифуйте немного по окружности каждого конца держателя рулона, пока не получите плотное прилегание. Если это происходит часто, я выдам держатель рулона немного меньшего размера, чтобы учесть изменчивость печати.

Распечатать руководство

Боковые части (требуется 2 шт.) следует разместить на печатной платформе так, чтобы большая плоская поверхность отпечатка лежала на печатной платформе.

Верхние детали (требуется 2 штуки) также следует разместить на печатной платформе так, чтобы большая плоская поверхность детали находилась на печатной платформе.

Катушку следует размещать на печатной платформе в вертикальном положении.

Рекомендуемые настройки печати

Сопло: 0,4
Высота слоя: 0,2
Периметры: 3
Верхний/нижний слои: 4
Заполнение: 15%
Нет поддержек

Я печатал с использованием Hyper PLA на текстурированной рабочей пластине без какого-либо прилипания рабочей пластины, но с температурой стола 55 градусов Цельсия, чтобы она оставалась на месте.

Для сборки требуются саморезы диаметром 8 x 4 мм с полукруглой головкой, длиной 15 мм или аналогичные, чтобы прикрепить боковые опоры к верхнему держателю рулона катушки.

Обратите внимание, что при первой установке катушки вам, возможно, придется приложить немного усилий, поско��ьку я намеренно сделал посадку с плотным натягом.

Н.Б.

Вам нужно будет либо оставить некоторое количество нити в датчике биения нити, либо отсоединить датчик биения, используя эту подставку для подачи нити.

Если вам это нравится, то не забудьте нажать кнопку «Нравится».

Примечания к редакции

V1 был произведен без возможности протестировать конструкцию, поскольку у меня нет K1. По этой причине я создал 2 версии верхнего раздела. Первый обеспечивал тот же зазор, который, как я знал, требовался для K1 Max, второй обеспечивал дополнительный зазор, который, как я думал, мог понадобиться K1 из-за того, что экструдер выступал над верхней частью принтера.

V2 был выпущен после первоначального отзыва о том, что упомянутый выше дополнительный зазор действительно необходим. V2 теперь обеспечивает такой же дополнительный зазор, как и оригинальная модель, но не выглядит таким уродливым!
