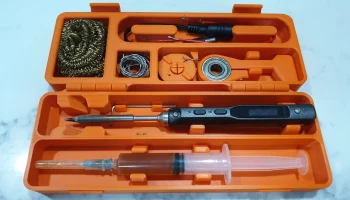

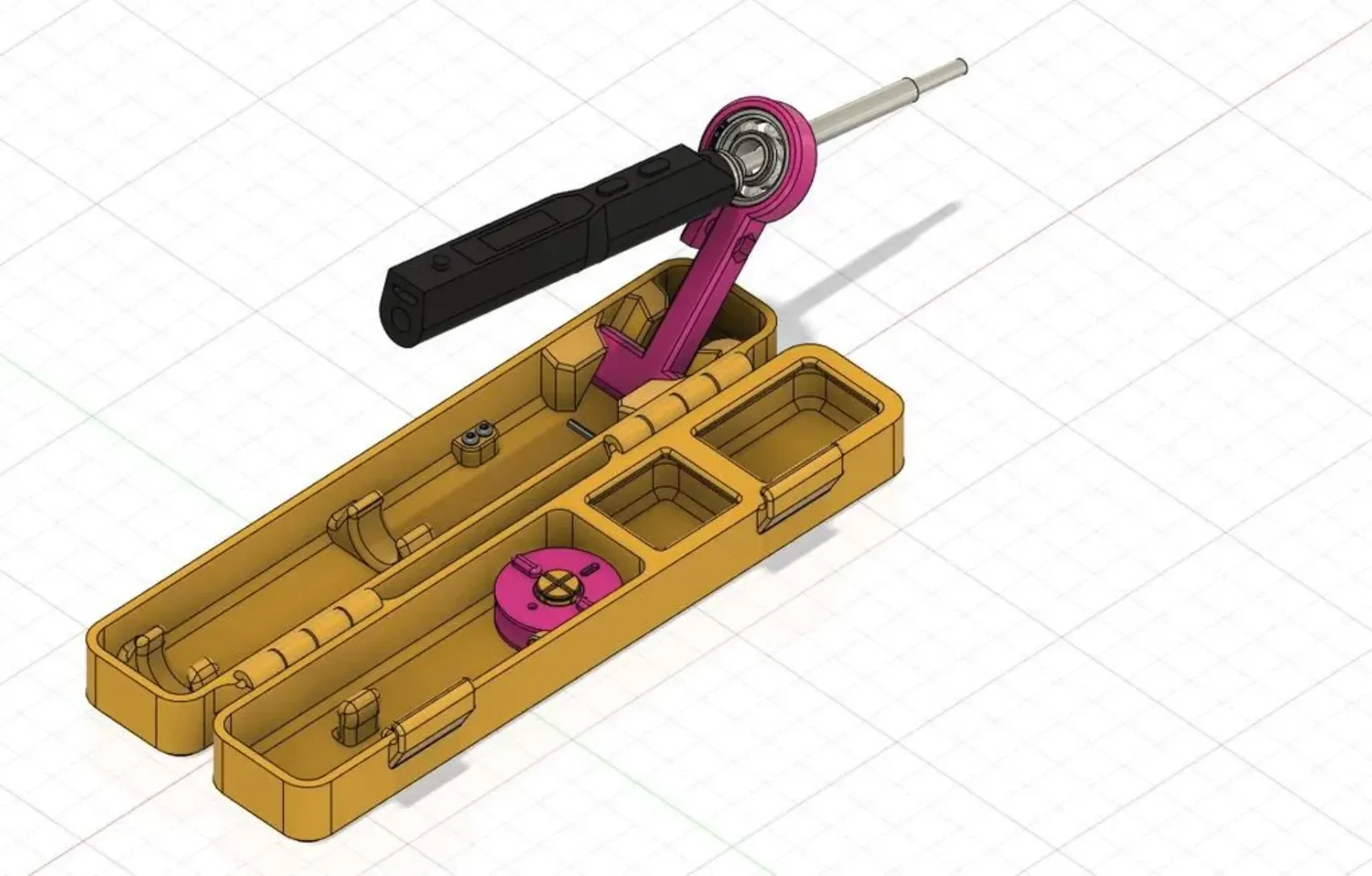

Pinecil, TS100, TS101, TS80 и TS80p Кейс с опциями, подст...
Отказ от ответственности. Это только доказательство концепции цифрового дизайна. Этот цифровой дизайн предназначен только для учебных целей. Этот цифровой дизайн не предназначен для производства.
В первую очередь на основе отличного корпуса TS100 от Олега Винта (Olvin) https://www.thingiverse.com/thing:4438787
Никаких опор не требуется.
Это структурный принт, я настоятельно рекомендую как минимум 3 стены и заполнение 50-80%. Избегайте PLA с добавками (шелк, дерево и т. д.), поскольку они более хрупкие и имеют меньшую адгезию слоя.
В шарнире используется нить диаметром 1,75 мм.

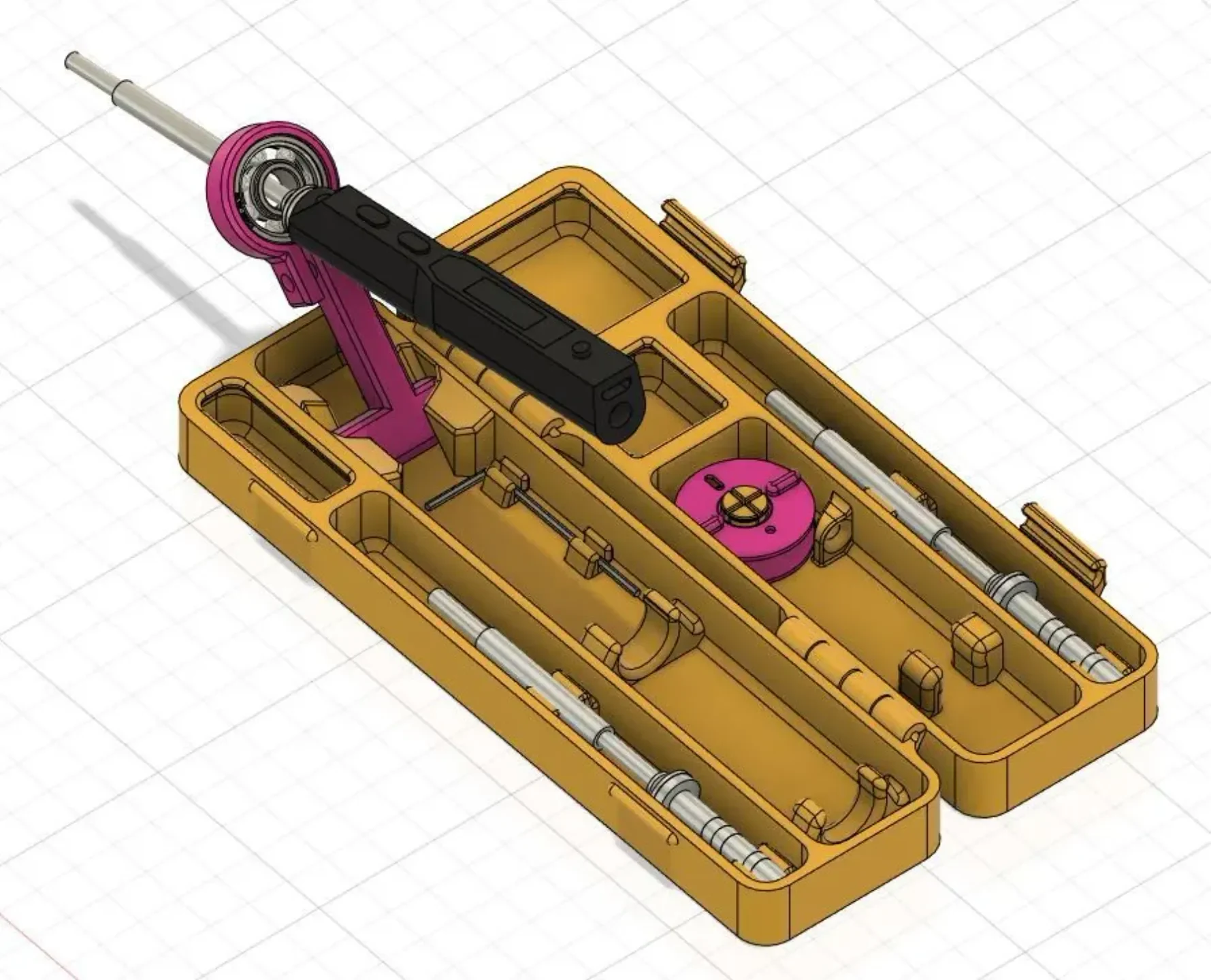

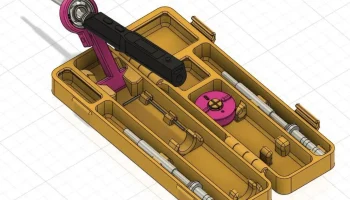

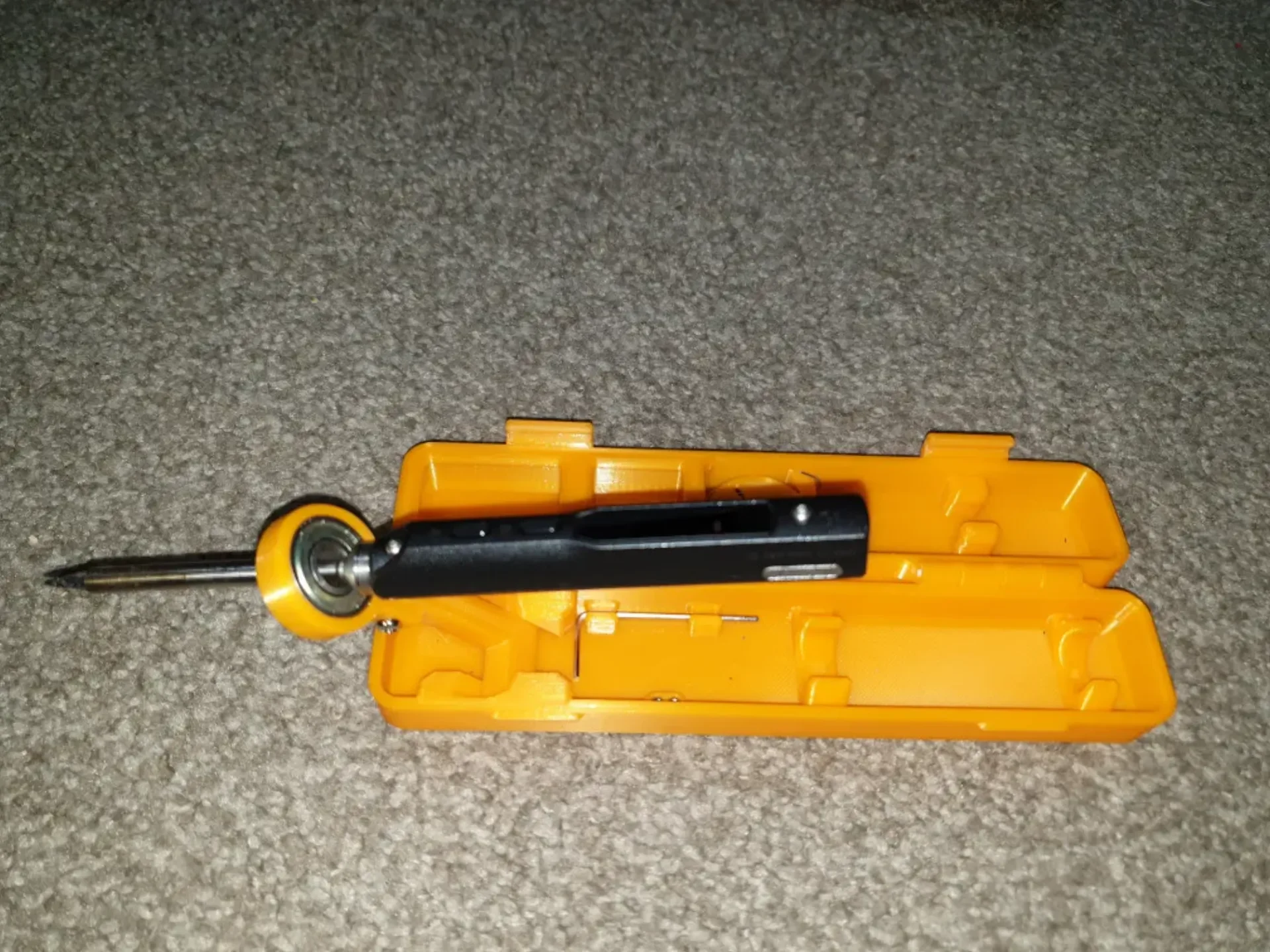

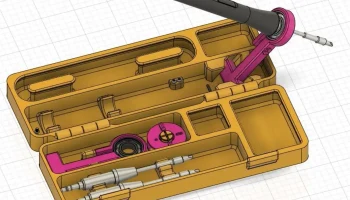

В держателе используется подшипник 608, гайка и болт M3. (Рекомендую подшипник 6900 для TS80).
Соедините две части катушки припоя суперклеем.
История

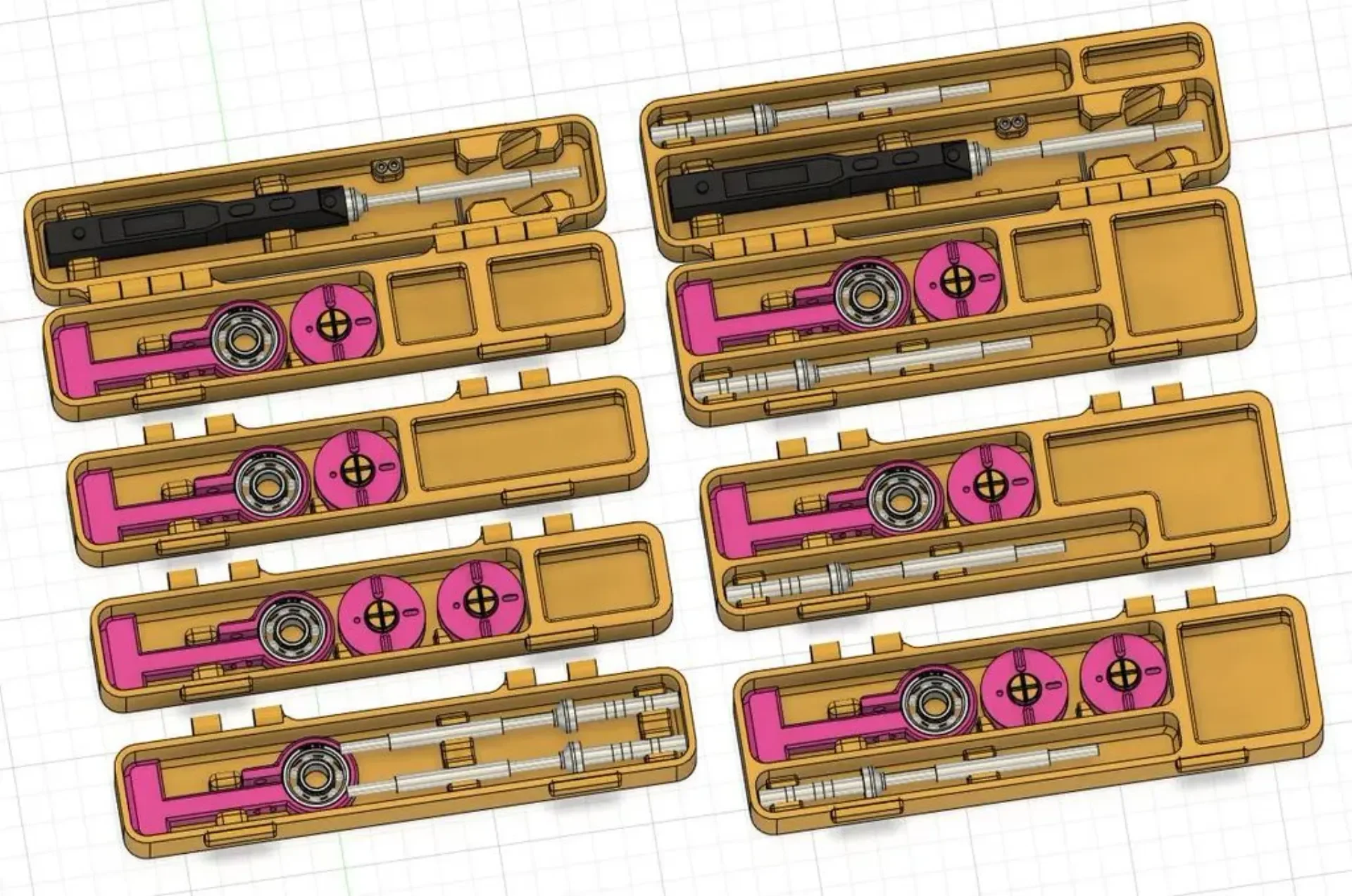

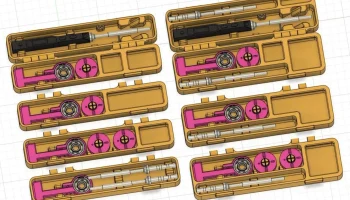

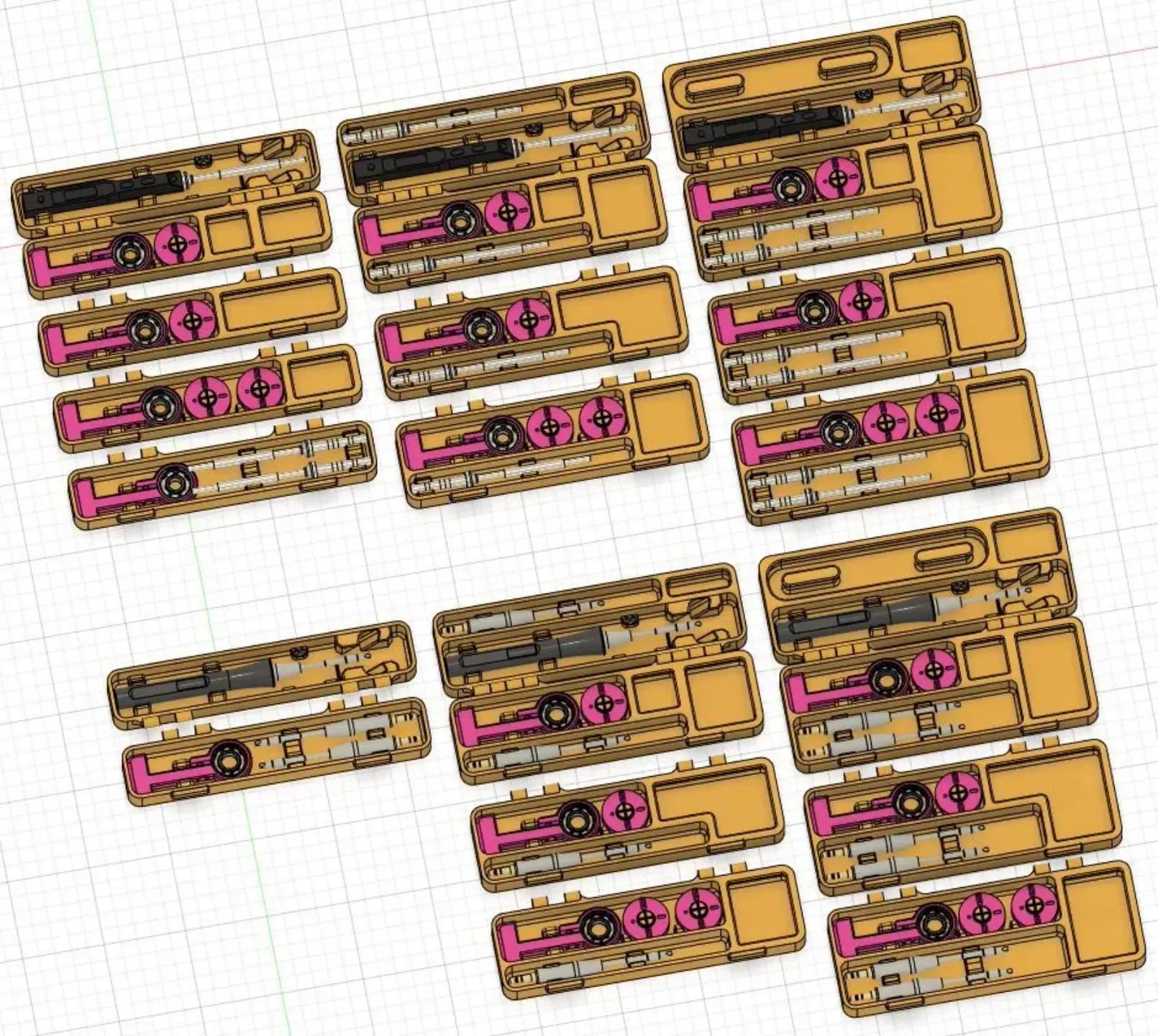

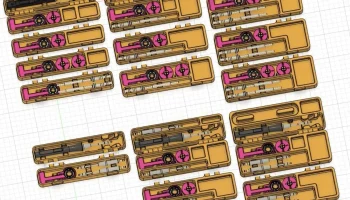

ОБНОВЛЕНИЕ: 01.28.2023 — Множество мелких исправлений в моделях, корректировки для повышения прочности и удобства печати, добавлено несколько новых вариантов корпуса для всех версий.
ОБНОВЛЕНИЕ: 01.16.2023 — Добавлена более прочная версия подставки. После многих лет использования на моей подставке местами появились трещины, поэтому я сделал более мощную версию.

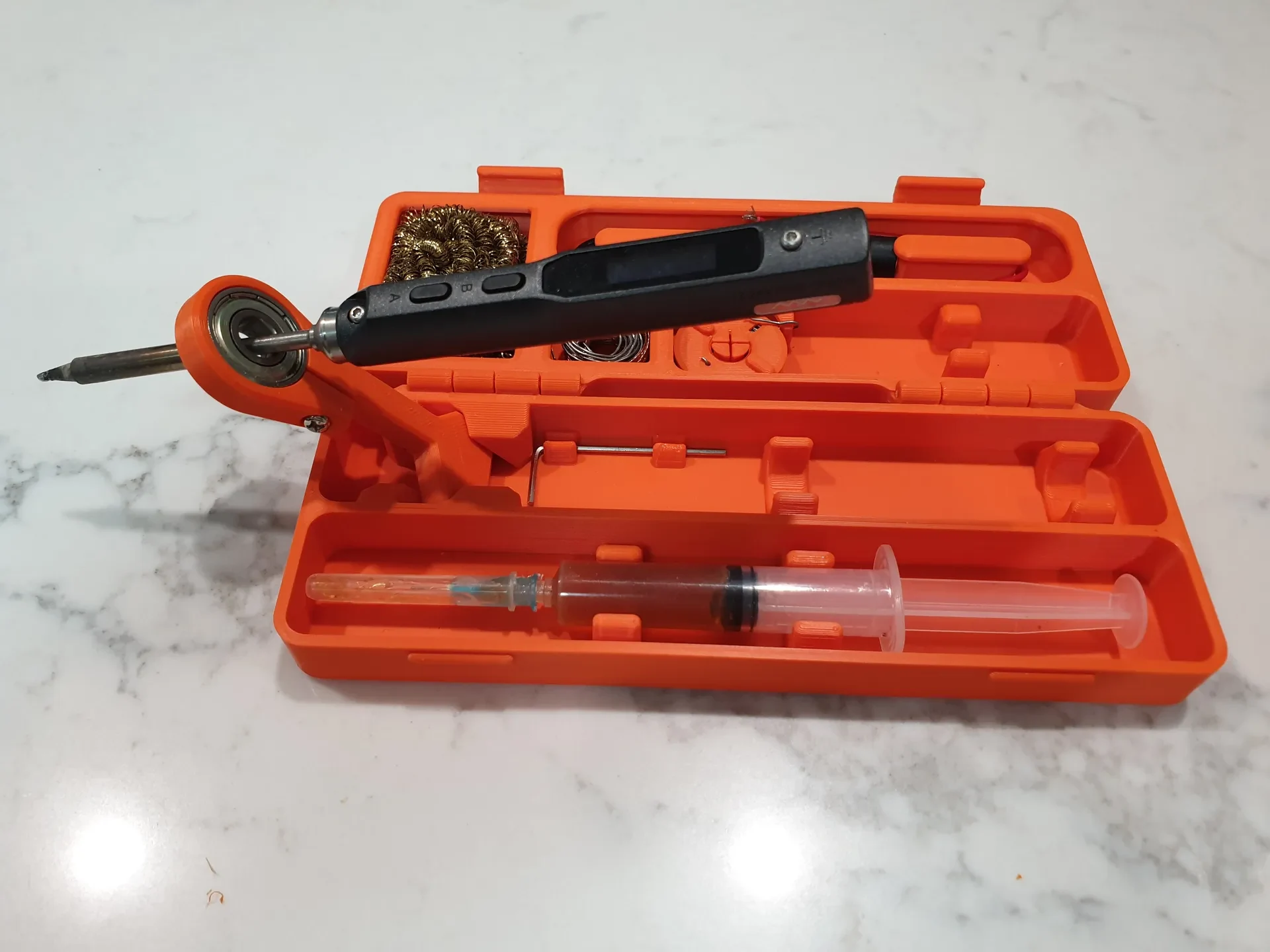

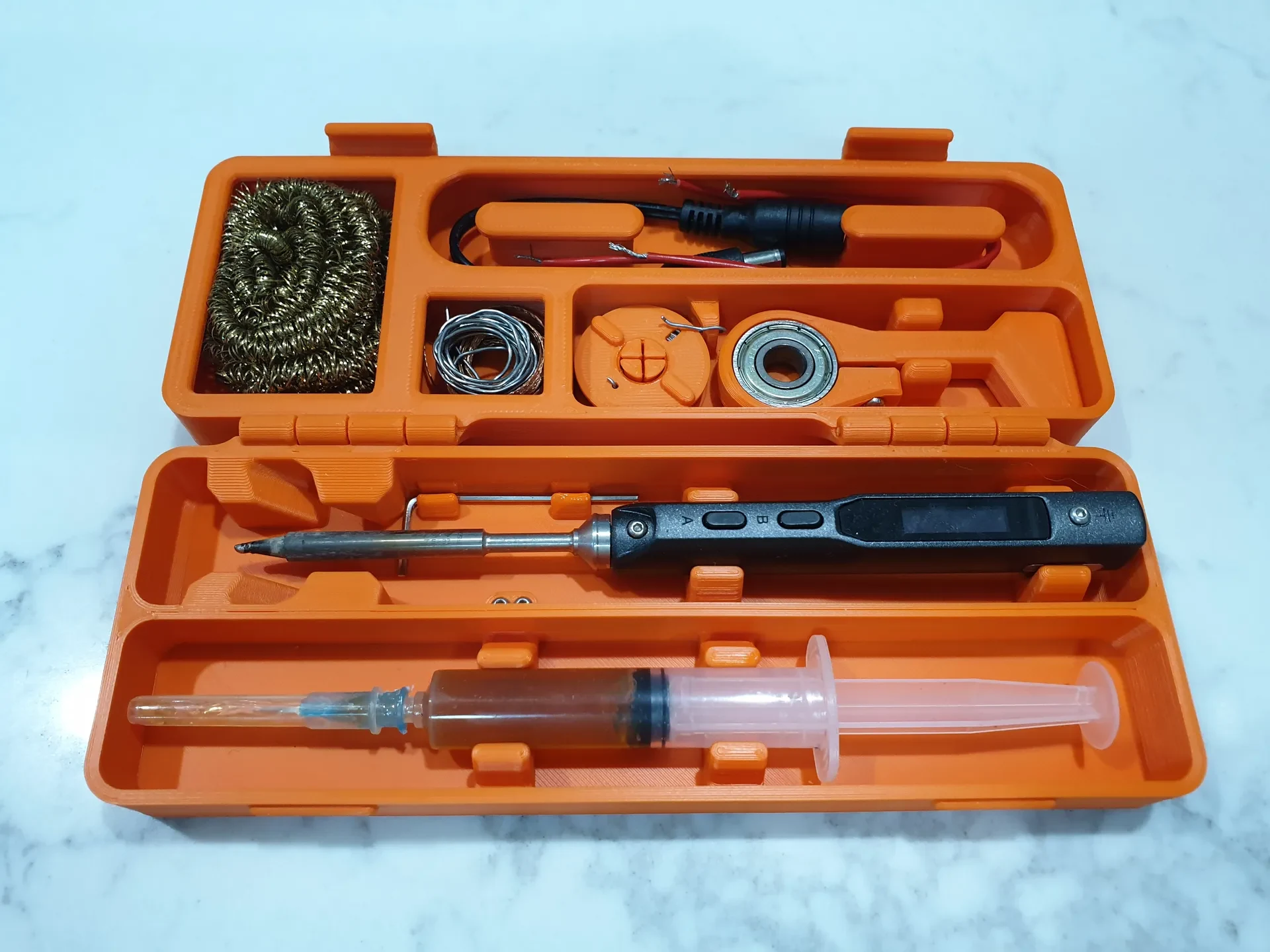

ОБНОВЛЕНИЕ: 01.15.2023 — Добавлена большая версия для хранения шприцев с флюсом емкостью 6 мл. Диаметр шприца — 13,5 мм.
ОБНОВЛЕНИЕ: 06.04.2021. Теперь я получил несколько подтверждений того, что все варианты корпусов Pinecil, TS100 и TS80 успешно напечатаны и подходят правильно.
ОБНОВЛЕНИЕ: 05.08.2021 — Тестовая версия для Pinecil — у меня было несколько запросов на эту версию. Он основан на найденных мной измерениях, я не распечатывал и не тестировал его, потому что у меня его нет. Если вы решите распечатать его, пожалуйста, дайте мне знать, как это работает, или если он нуждается в какой-либо настройке/изменении.
ОБНОВЛЕНИЕ: 24.08.2020 — Тестовая версия для TS100 с кабельным хранилищем.

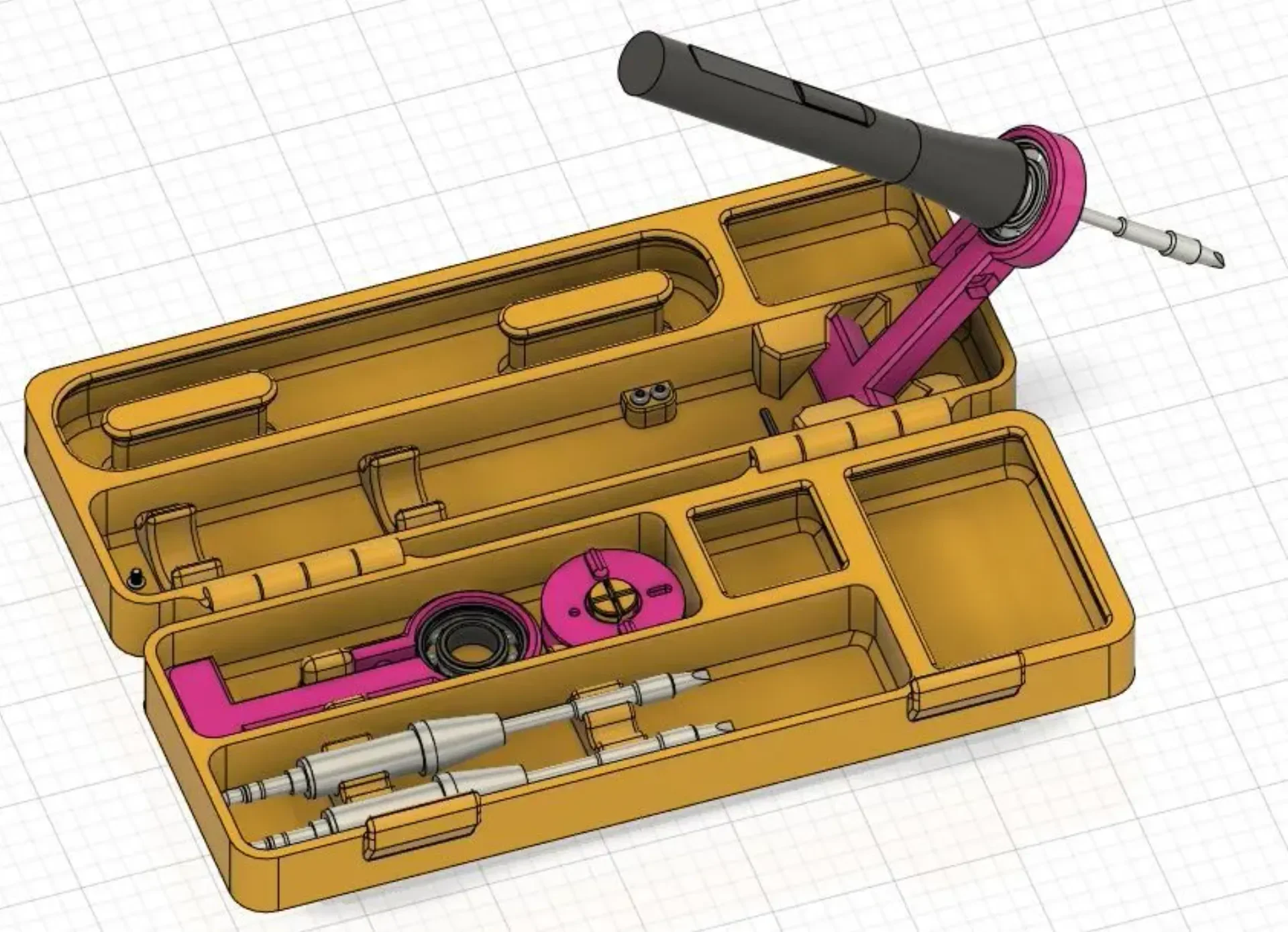

ОБНОВЛЕНИЕ: 23.08.2020 — Тестовая версия для TS80/TS80p с хранилищем для кабеля. (Версия для TS100 появится очень скоро)
ОБНОВЛЕНИЕ: 21.08.2020 — Тестовая версия для TS80/TS80p с использованием подшипника 6900.
ОБНОВЛЕНИЕ: 19.08.2020 — Внесены незначительные изменения в защелку корпуса, чтобы ее было легче отстегивать (радиус верхнего края защелки изменен с 1 мм на 1,3 мм). Изменены параметры конфигурации.
