Держатель катушки подшипника для Elegoo Centauri Carbon.....

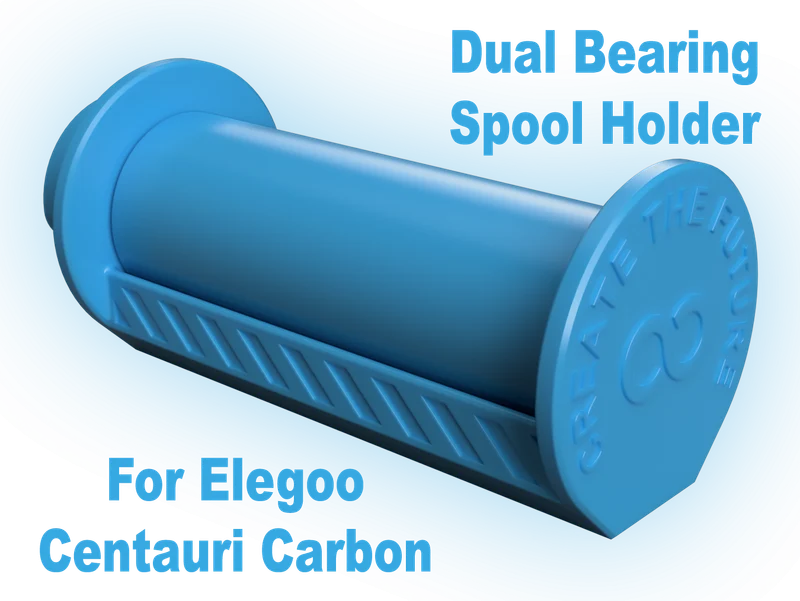

Это простой держатель шпули с двумя подшипниками для Elegoo Centauri и Centauri Carbon.

Требуемое оборудование

608 подшипник, x2
Я настоятельно рекомендую использовать подшипники со смазкой. Смазка обеспечивает некоторое сопротивление, которое помогает замедлить работу катушки, когда экструзия замедляется или останавливается.
Подшипник 608 имеет размеры 8х22х7 мм.

Инструкции по печати

Рекомендуется использовать нить PETG или более высокого качества.
PLA не рекомендуется использовать, поскольку со временем он провиснет.

Все детали предоставляются в рекомендованной ориентации для печати.

Покрасьте опоры на держателе, как показано на этом изображении (желтая область):

Ролик и штифт не нуждаются в каких-либо опорах.

Тип опоры: дерево (ручное)

Настенные петли: 3

Порядок стен: внутренний/внешний/внутренний

Заполнение: 10-15 % вашего любимого типа заполнения.

Сборка и установка

Вставьте подшипники с обеих сторон ролика.

Наденьте ролик на держатель

Вставьте штифт до тех пор, пока плоская часть не окажется заподлицо с концом разъема, слегка поднимите ролик, чтобы выровнять подшипники по мере необходимости.
Обратите внимание, что для этого может потребоваться некоторое усилие, но оно должно подойти без необходимости шлифования каких-либо поверхностей.

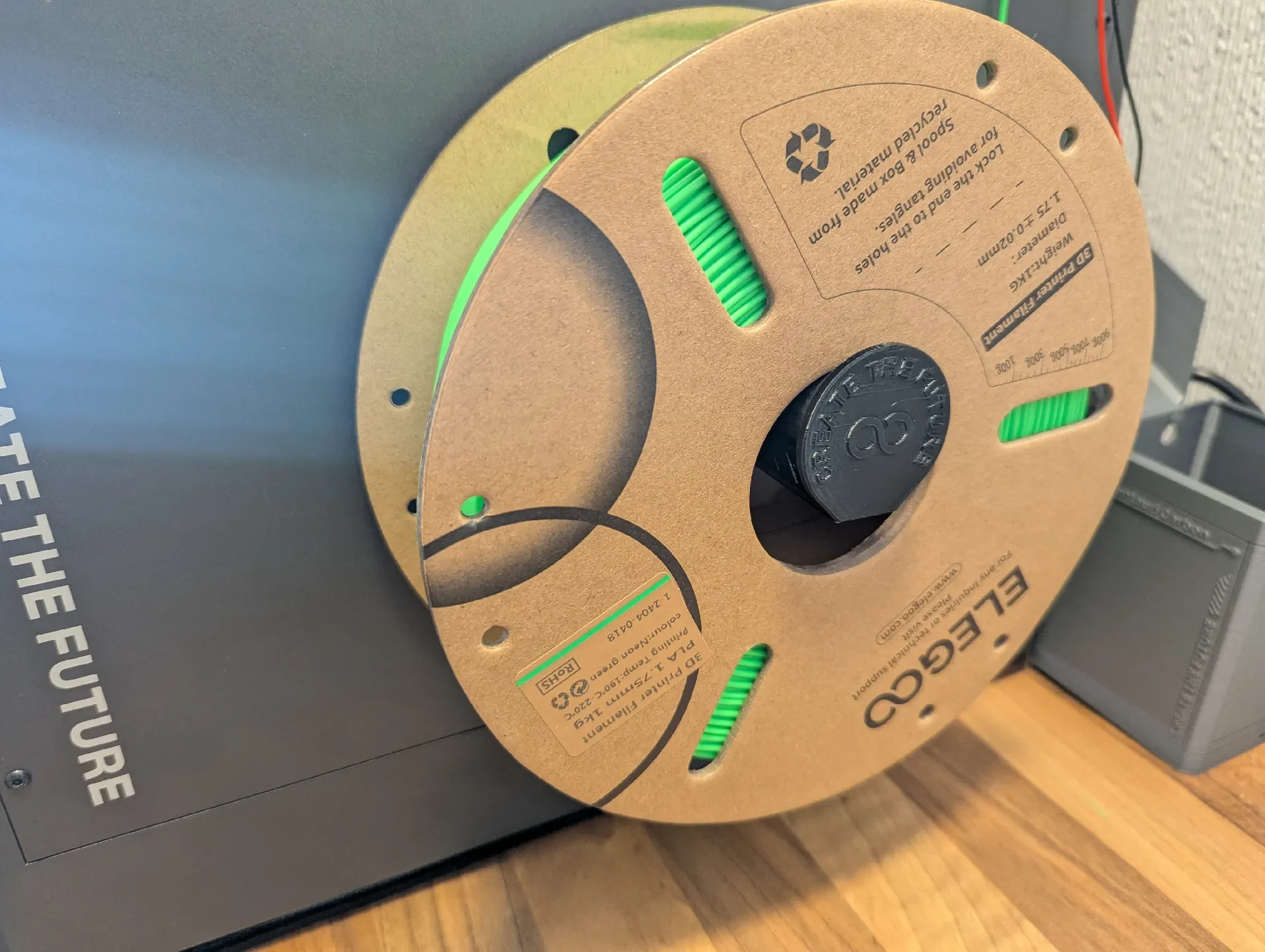

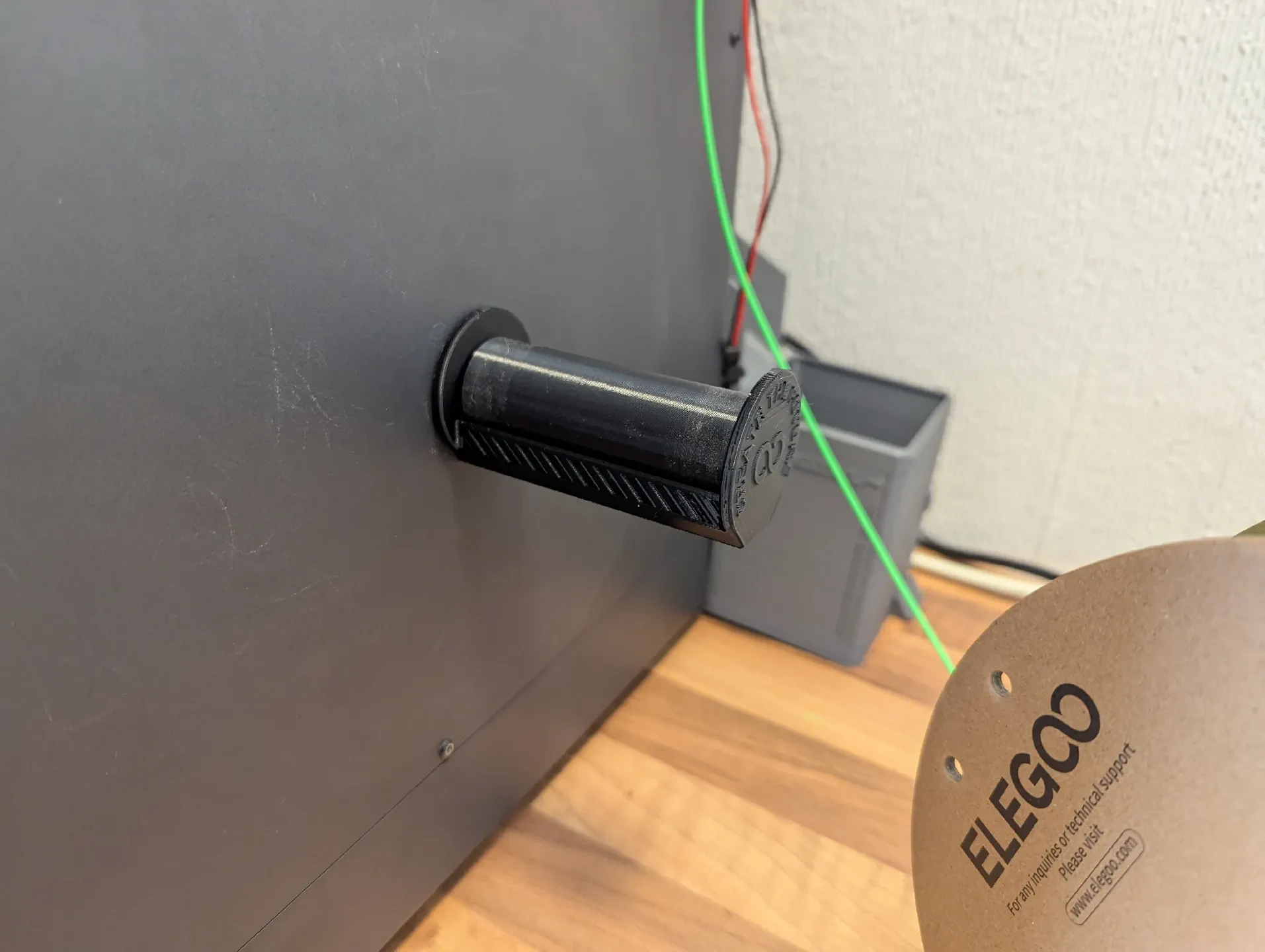

Наконец вставьте его в крепление держателя катушки на принтере и поверните до щелчка.

Дополнительные примечания

Поддерживаемая область разъема, вероятно, будет выглядеть немного грубо. Это не повлияет на функциональность и не будет видно после установки на принтер.

Если шов на ролике неровный, это может повлиять на плавность прокатки. Если это ваш случай, просто немного отшлифуйте шов.
