Пользовательские детали Rat Rig v-core 3

Я собираю комплект 3D-принтера премиум-класса Rat Rig v-core 3 coreXY: https://www.youtube.com/playlist?list=PLGqRUdq5ULsO0oLRZ1wiYvvpbhj4EV-Nf

В ходе этой сборки я создал несколько кастомных/переработанных деталей в соответствии со своими потребностями. Как видно в этом видео: https://youtu.be/8B12D_D1i0s

Панель электроники подходит для SKR Pro V1.2 и Raspberry Pi 4B, а не для материнской платы Duet. Он был создан путем использования Duet DXF и изменения монтажных отверстий. Я фрезеровал свою на станке с ЧПУ из черного акрила толщиной 3 мм с помощью Lowrider 2. Также подходит для лазерной резки. Редактировать: DXF теперь включен, я понятия не имею, как это произошло!

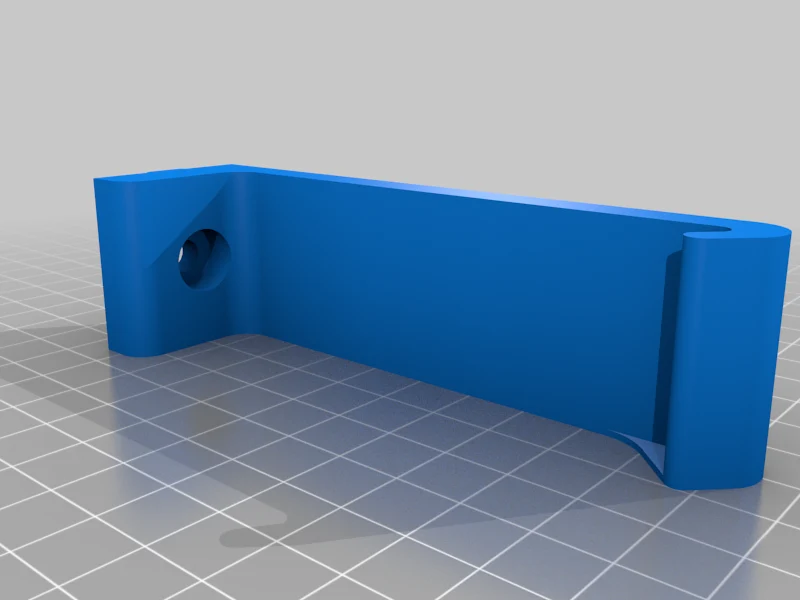

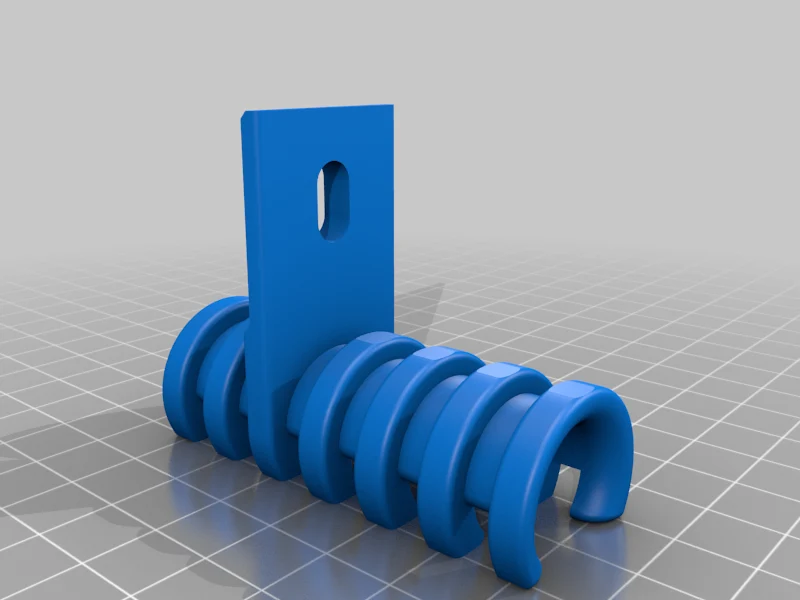

Детали кабельной стяжки и держателя кабеля взяты из файлов Rat Rig STEP ( https://v-core.ratrig.com/bom/ ) и файлов EVA STEP ( https://main.eva-3d.page/step_files/ ). Единственные изменения заключаются в добавлении центрального отверстия для поддержки 4-миллим��тровой трубки из ПТФЭ в качестве средства поддержки кабеля. Сторона Rat Rig нуждается в ручной поддержке, расположенной под плоской частью живота.

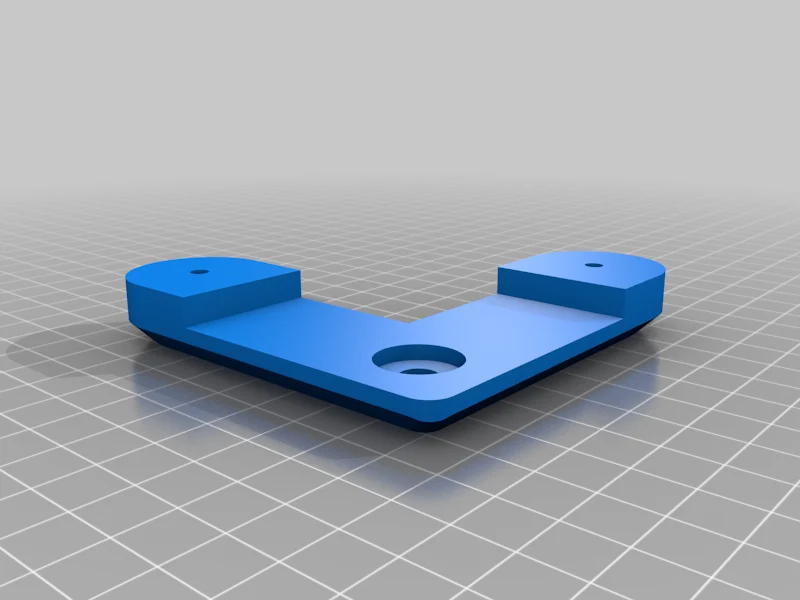

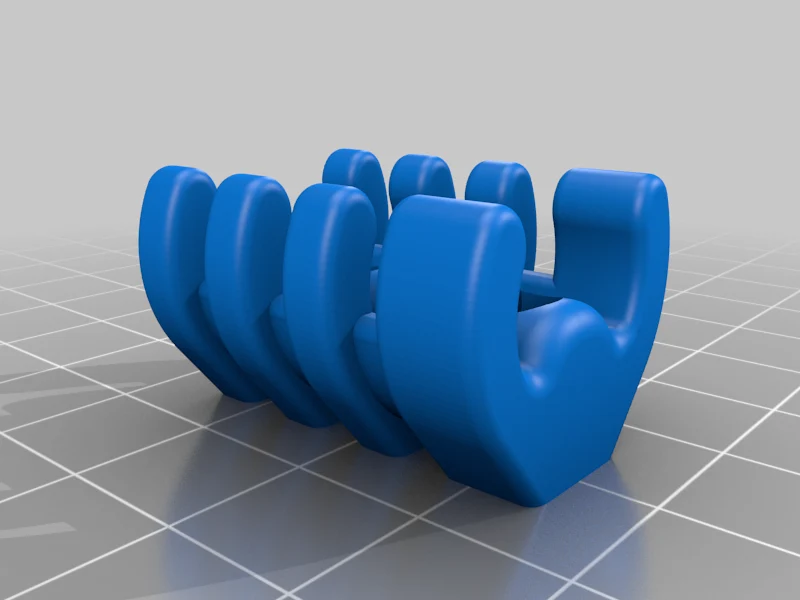

Держатели кабелей с винтовым креплением помогают удерживать проводку ровно напротив электронной панели и в нужном месте. Они действуют как шайба, проходя между болтом и панелью.

Приспособление предназначено для просверливания двух отверстий диаметром 14 мм для втулок. Они позволят концевому упору оси Y и трем проводам шагового двигателя Z аккуратно проходить от передней части машины через панель электроники.

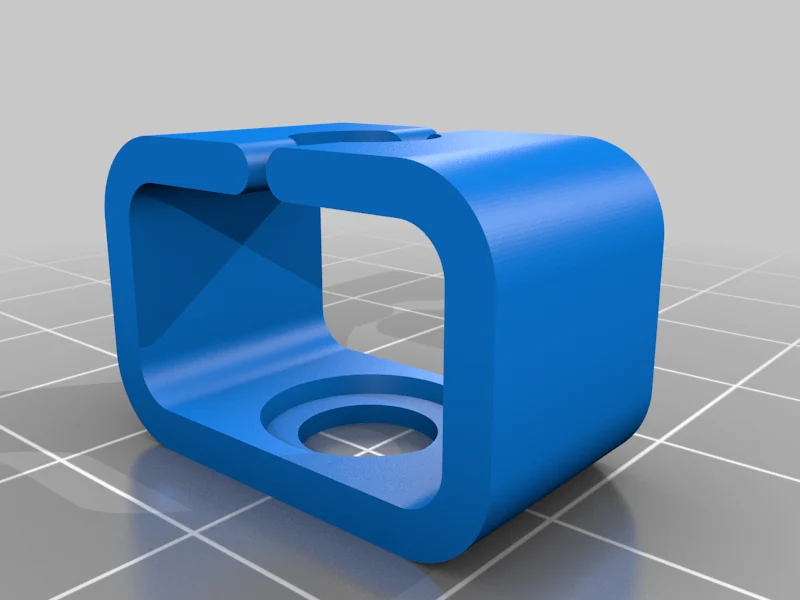

Кожух ADXL345 — это ремикс великолепного дизайна Штеффена Бранднера (https://contrib.eva-3d.page/accelerometer_mounts/adxl345_shroud/). Мои изменения заключаются в удалении любой геометрии, закрывающей вентилятор (чтобы соответствовать стандартной конструкции кожуха), и увеличении расстояния ADXL до 19 мм, чтобы оно соответствовало купленному мной акселерометру Adafruit.

V2 более надежен и позволяет избежать любых потенциальных перекосов в креплении ADXL.

Крепление веб-камеры находится в верхнем переднем углу и крепится к раме Т-образными гайками. Под ним имеется отверстие и зазор для вкручивания винта в крепление для штатива веб-камеры. Никакой поддержки не требуется.

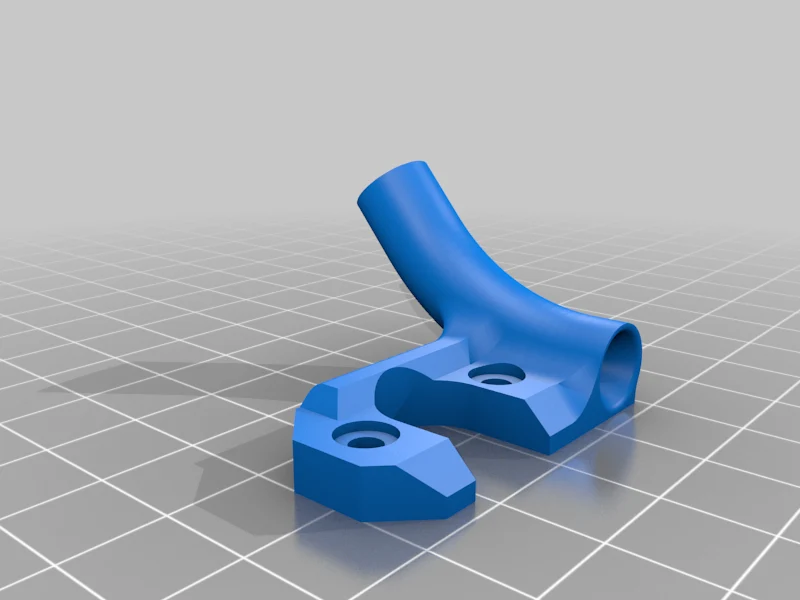

Обратна�� направляющая нити Боудена позволяет вставить трубку из ПТФЭ с внешним диаметром 4 мм рядом с держателем катушки и аккуратно направить нить в верхнюю часть привода экструдера.

Держатель вилки блока питания фиксирует вход электропитания на задней/боковой раме, а также удерживает двойной USB-адаптер, совместимый с напряжением 24 В ( https://www.amazon.com/gp/product/B074JBM8CQ/ref=as_li_qf_asin_il_tl?ie=UTF8&tag=teachingtech -20&creative=9325&linkCode=as2&creativeASIN=B074JBM8CQ&linkId=247f0a7ddd227454f3d2f67de6a9116d ) для питания Raspberry Pi и чего-то еще. Подробности в этом видео: https://youtu.be/65ED0GNe7hk

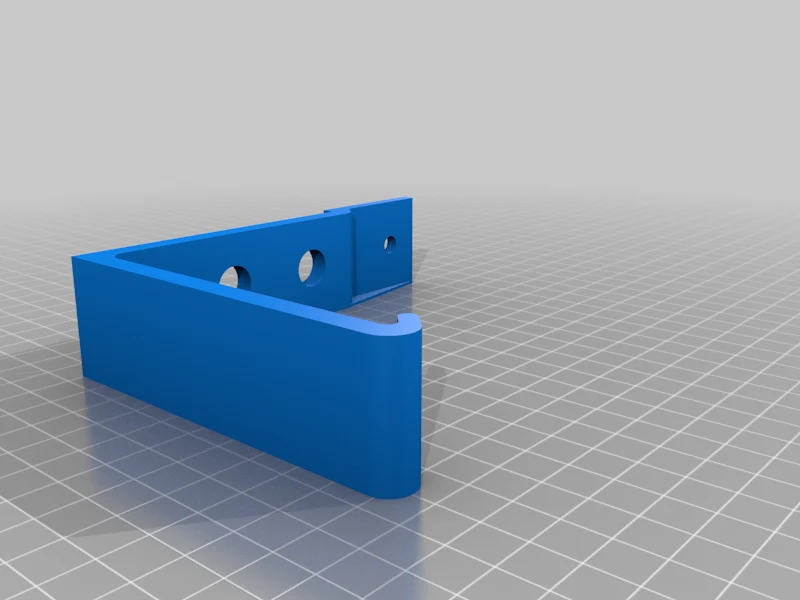

В держателе планшета крепится запасной 7-дюймовый планшет в передней правой части машины, который выполняет функцию полнофункционального интерфейса. Обе части крепятся болтами и Т-образными гайками. Подробности смотрите в видео выше.

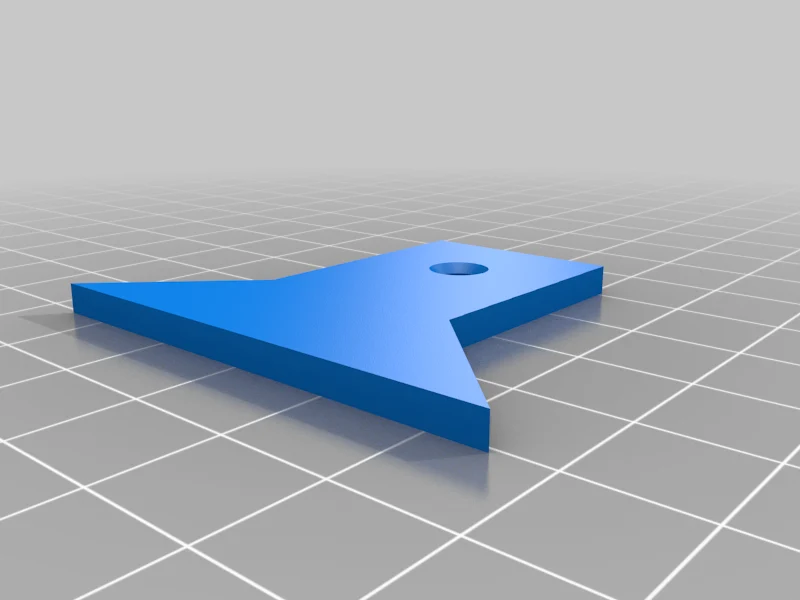

Изолятор кровати предназначен для лазерной резки из пробки или пенопласта и помещается под силиконовый нагреватель. Это необходимо для повышения эффективности и дополнительной меры безопасности на случай расслоения сетевого нагревателя (что маловероятно).

Универсальный держатель кабеля — расширенная версия на 20 мм — это просто более длинная версия базовой детали из EVA, обеспечивающая больший зазор для мода SuperSniffles Dual 5015 Part Fan Mod: https://contrib.eva-3d.page/cooling/dual_5015_part_fan/

Удлиненное крепление кабеля необходимо, если вы переключитесь на мод охлаждения Dual 5015 от SuperSniffles: https://contrib.eva-3d.page/cooling/dual_5015_part_fan/ Вентиляторы расположены выше, и этот простой ремикс поможет деталям прокладки кабелей освободить их.

Крепление вентилятора SKR Pro размещает вентилятор 5015 для направления холодного воздуха через радиаторы драйвера шагового двигателя.

Теперь включите конфигурацию Klipper, профиль слайсера #speedboatrace и gcode.

Более подробно обо всех этих частях в связанных видео.

Настройки печати

Принтер:

Пруса Мини

Плоты:

Нет

Поддерживает:

Да

Разрешение:

200

Заполнение:

30

Нить: X3D PETG

Категория: Запчасти для 3D-принтеров
