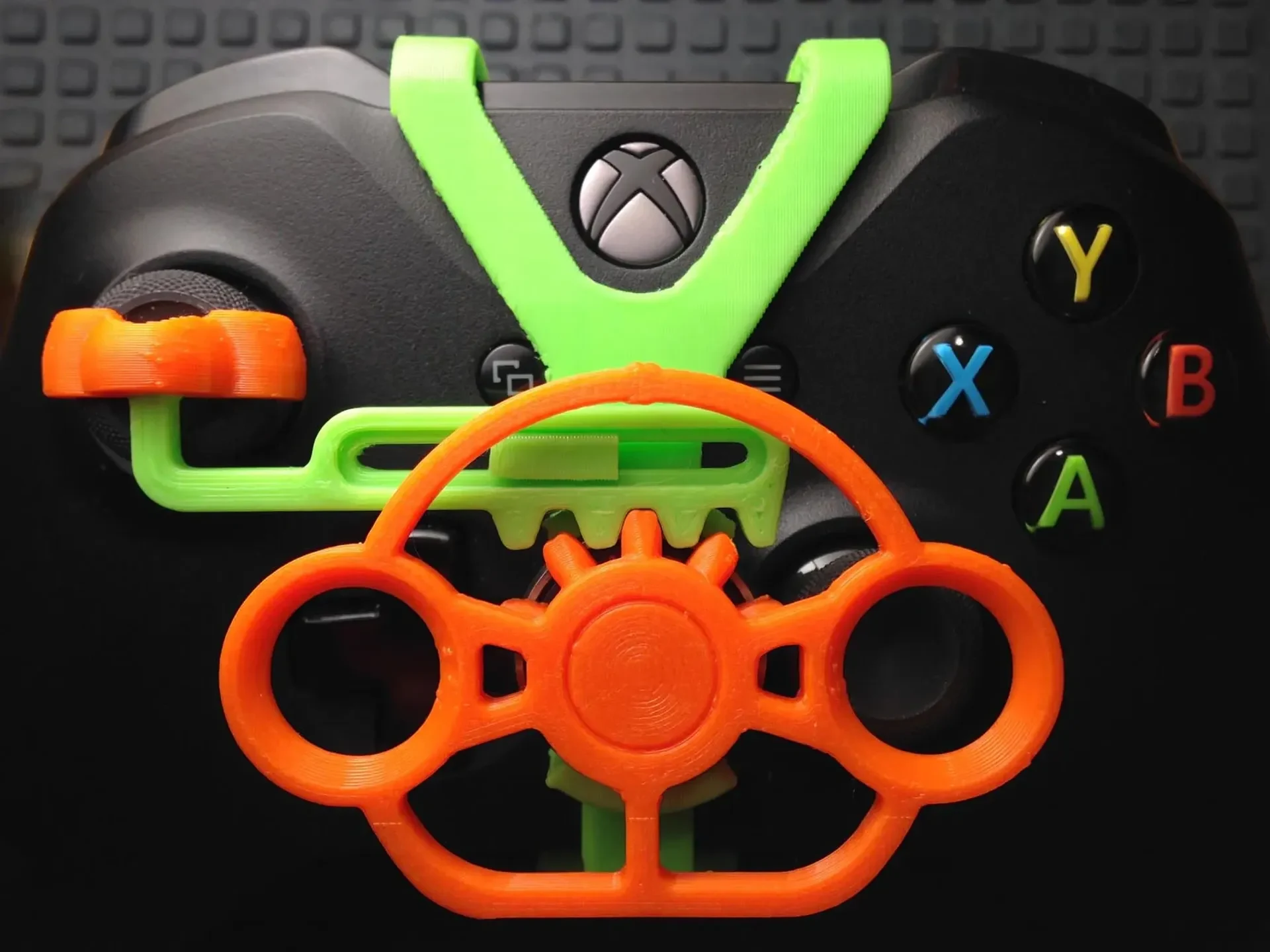

Мини-руль контроллера Xbox One

Реечное рулевое управление для вашего контроллера Xbox. 100 градусов вращения. Наслаждайтесь более точным управлением в гоночных играх.

Получите обновленную версию:

https://www.printables.com/model/271330-xbox-one-mini-wheel-evolution

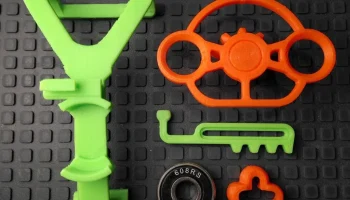

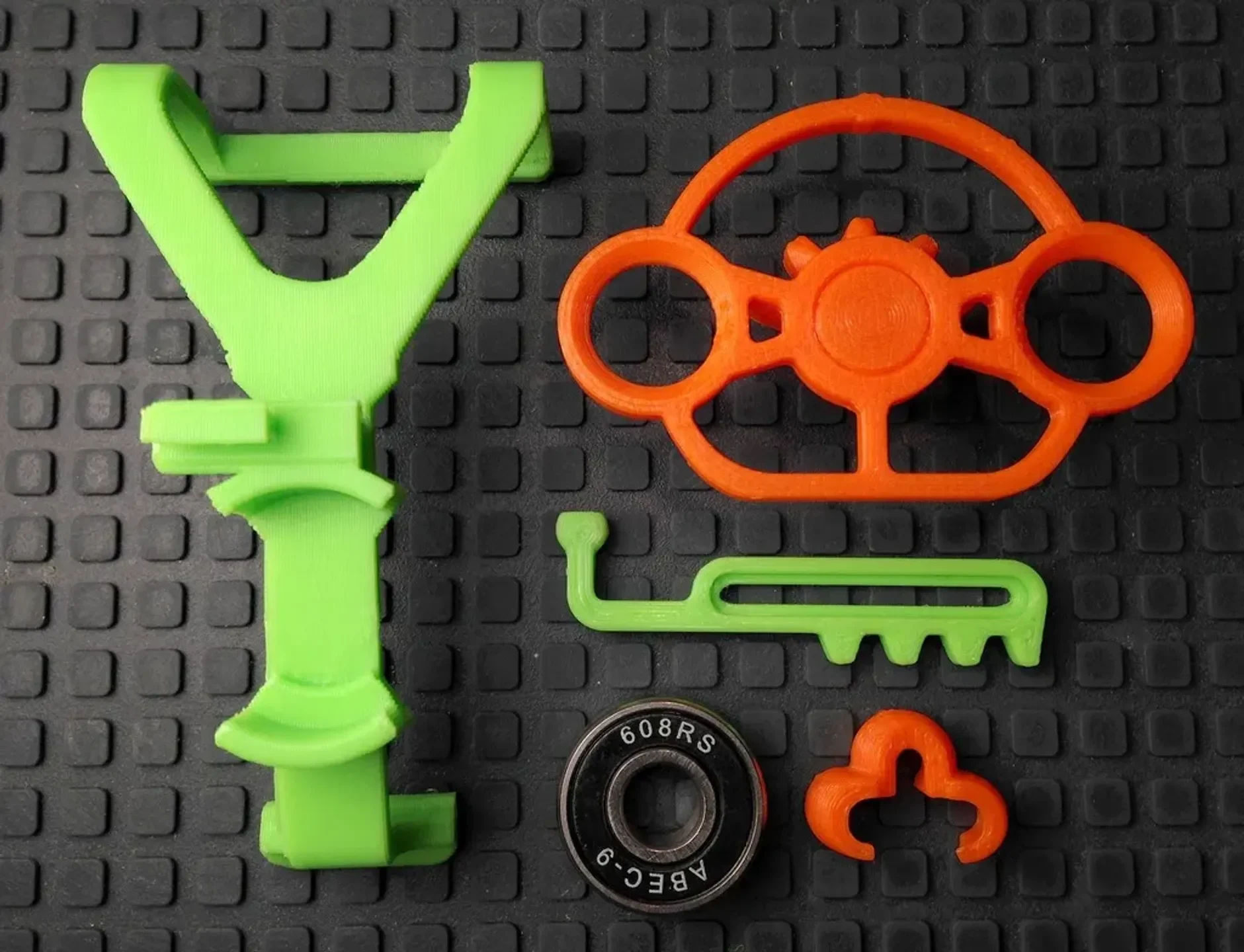

Что вам нужно:

Подшипник 608, диаметр 22 мм, толщина 7 мм, центр 8 мм. Возьмите один из того ��ыльного спиннера, который у вас лежит… а также подшипники для скейтборда.

суперклей

*для низкопрофильного шарнира требуется металлический стержень диаметром 1,2 мм [скрепка/кнопка/и т. д.]

Поначалу это будет странно, потому что вы, вероятно, проведете сотни часов за рулем, используя только палку. Дайте ему время создать новую мышечную память.

проект тачки 2 настройки:

мертвая зона рулевого управления 0

чувствительность рулевого управления 53

чувствительность скорости 70

демпфирование контроллера 3 (по умолчанию = 90[?] это имело огромное значение)

*ВНИМАНИЕ* Со временем рамка поцарапает корпус контроллера. Клейкий фетр на нижней стороне рамы может помочь.

Настройки печати

Поддерживает: Да

Разрешение: .2

Примечания:

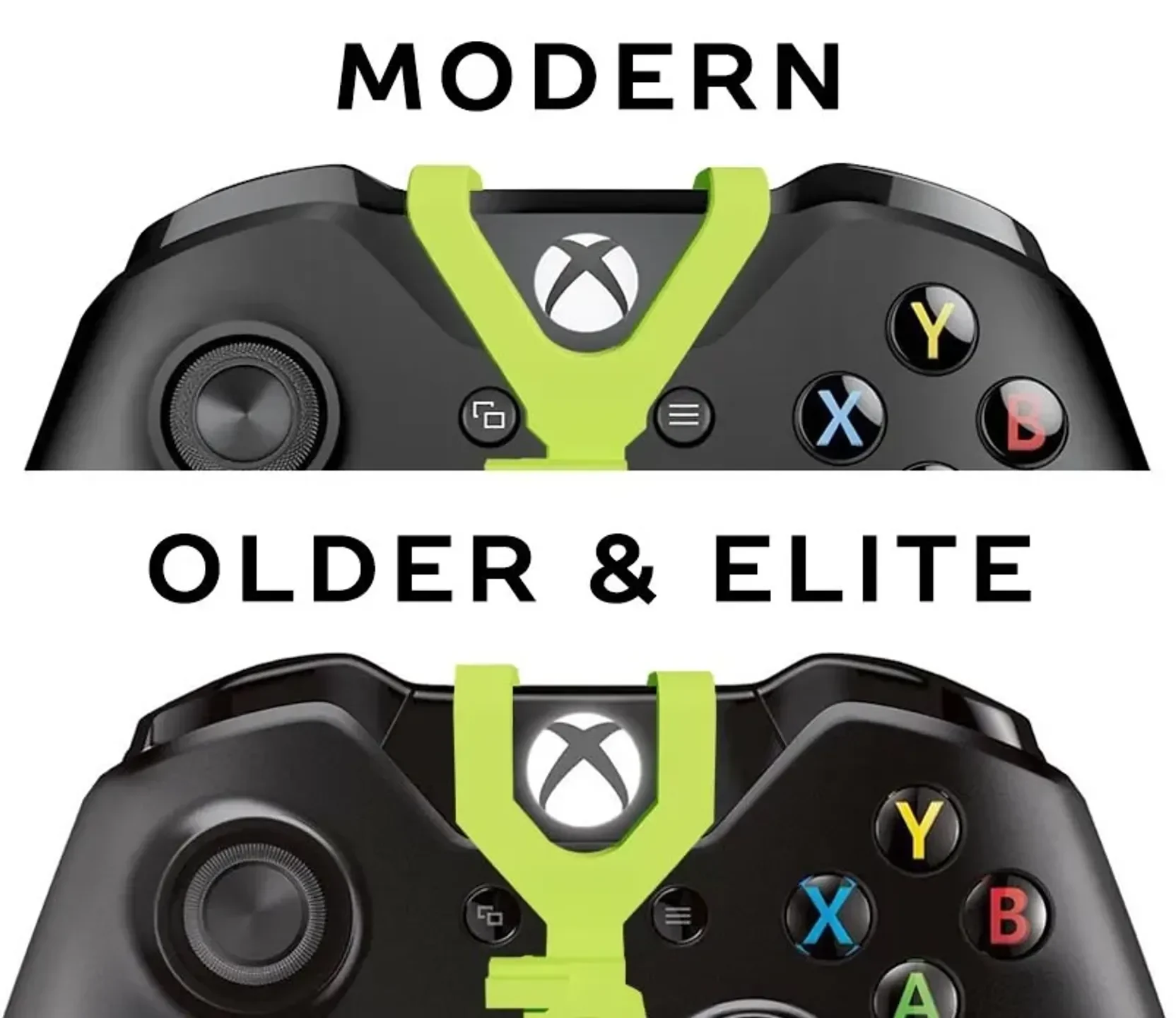

Выберите подходящую рамку для вашего контроллера [см. изображение]. Если кнопка Nexus [большой X посередине] окружена лицевой панелью, значит, у вас современная версия. Принт Older & Elite может иметь опоры, спрятанные в зазоре, где находится кнопка сопряжения. Обязательно удалите их.

.2 высота слоя (сопло .4)

0 верхних/нижних слоев

16 стенок — делает детали прочнее и прочнее, чем при использовании заполнения.

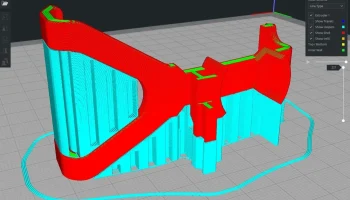

опоры нужны только для каркаса

Вам нужно распечатать только 1 рамку и 1 колесо.

*Низкопрофильные поворотные и реечные напильники работают с широким колесом.

Допуски для этой модели жесткие, и хорошая адгезия слоев является обязательным условием. Прежде чем приступить к этому проекту, убедитесь, что ваш принтер правильно откалиброван.

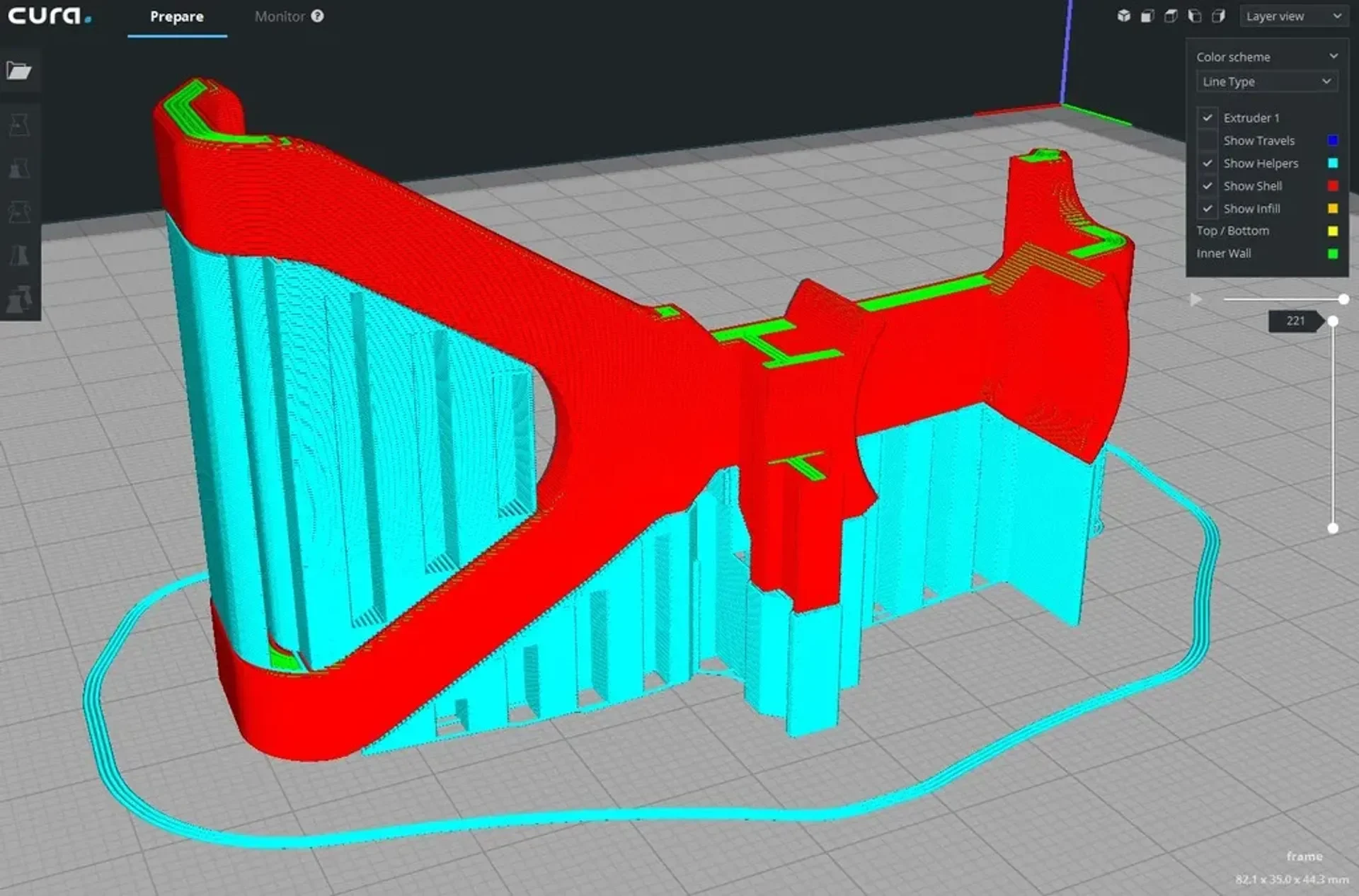

Никто никогда не дочитал до этого места, но печать всех стен без заполнения/верхнего и нижнего слоев даст вам наилучшие шансы на получение качественной печати. Как и в случае с древесиной, для прочности вам нужны длинные непрерывные волокна, расположенные параллельно. Кроме того, поверхность стойки станет более гладкой, что приведет к меньшему трению о раму.

Пост-печать

Сборка:

Защелкните стойку в шарнире.
Приклейте верхний и нижний край подшипника к раме. Подождите, пока клей высохнет. Суперклей может оставить на контроллере белую дымку, если он не высох.
Прикрепите стойку к раме.
Установите рамку на контроллер. Рекомендуется сначала застегнуть переднюю часть, а затем зафиксировать заднюю. При снятии поменяйте местами.
Сдвиньте шарнир вниз на палке. Шаровая опора должна находиться в центре. Выровняйте нижний край шарнира так, чтобы он был п��раллелен стойке. Ручка должна вернуться в нейтральное положение при нажатии в любое крайнее положение.
Отцентрируйте колесо на стойке и вдавите его в подшипник.

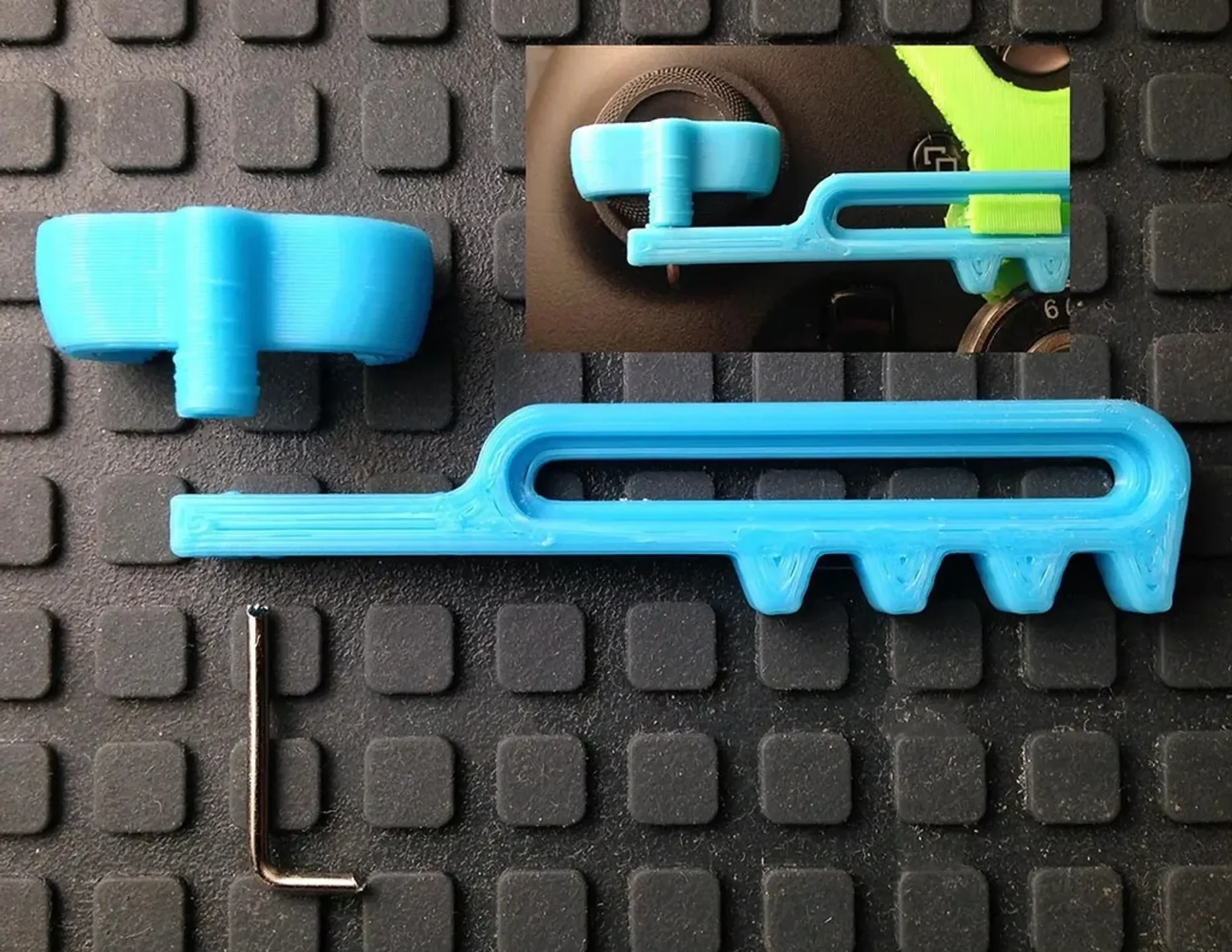

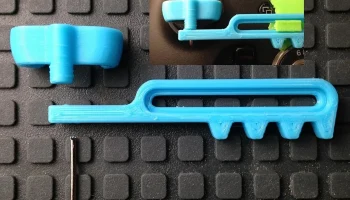

*Пользователи низкопрофильных поворотных стоек и стоек:*

Загните на 90 градусов конец скрепки (выступ 3 мм). Отрежьте 15 мм от сгиба. Если вы используете маленький гвоздь со шляпкой, просто обрежьте его до нужной длины. Проденьте деталь через стойку и зафиксируйте ее в шарнире. Если он болтается в шарнире, используйте суперклей. Вам нужен некоторый люфт со стороны стойки и плотный поворот шарнира.
