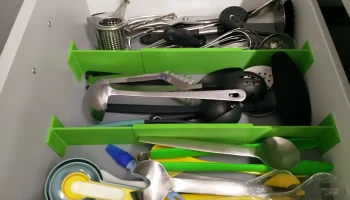

Набор перегородок для ящиков

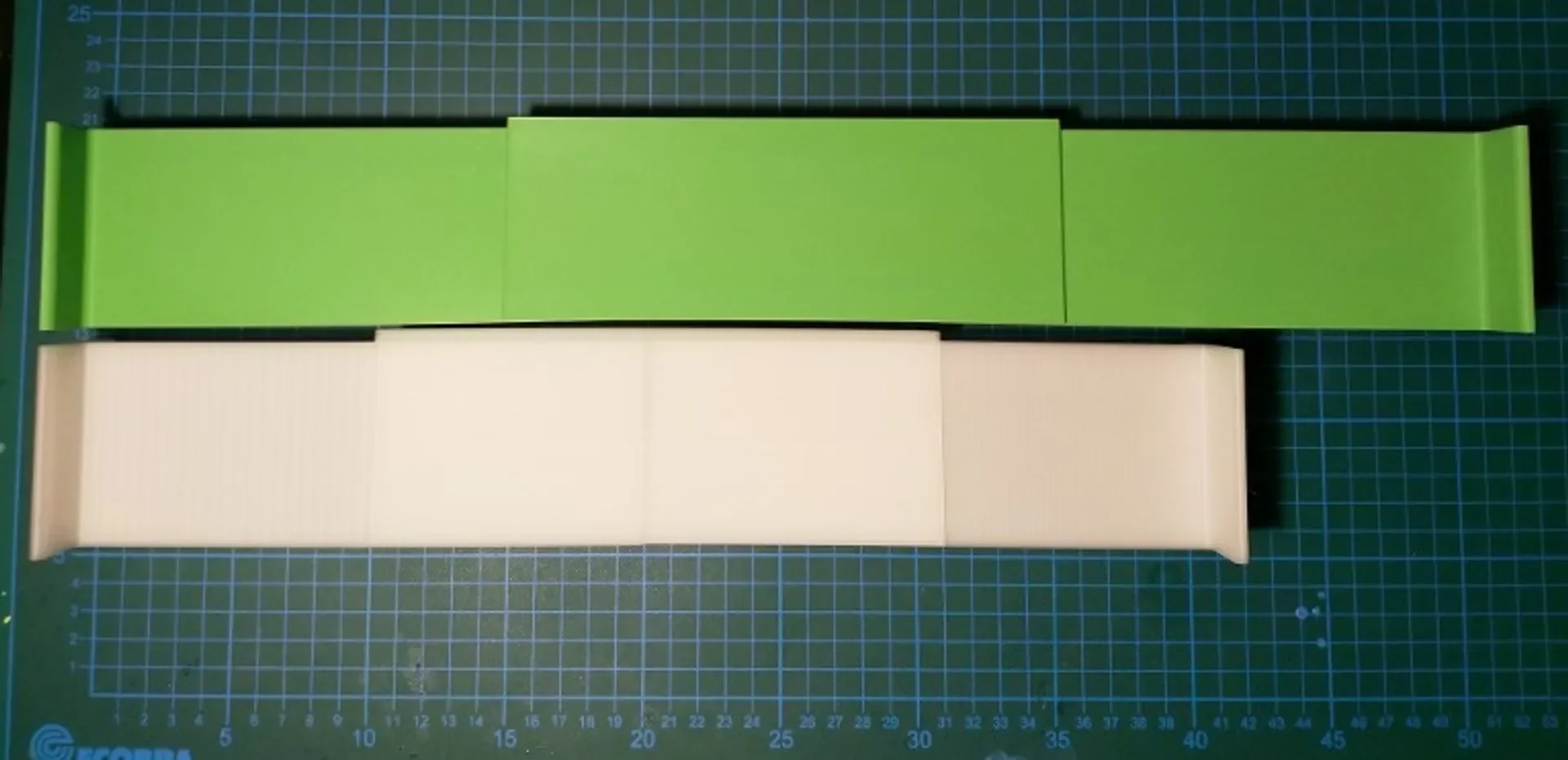

Этот регулируемый набор перегородок для ящиков доступен в двух вариантах высоты: 50 мм и 70 мм, а также различной длины от 200 до 520 мм.

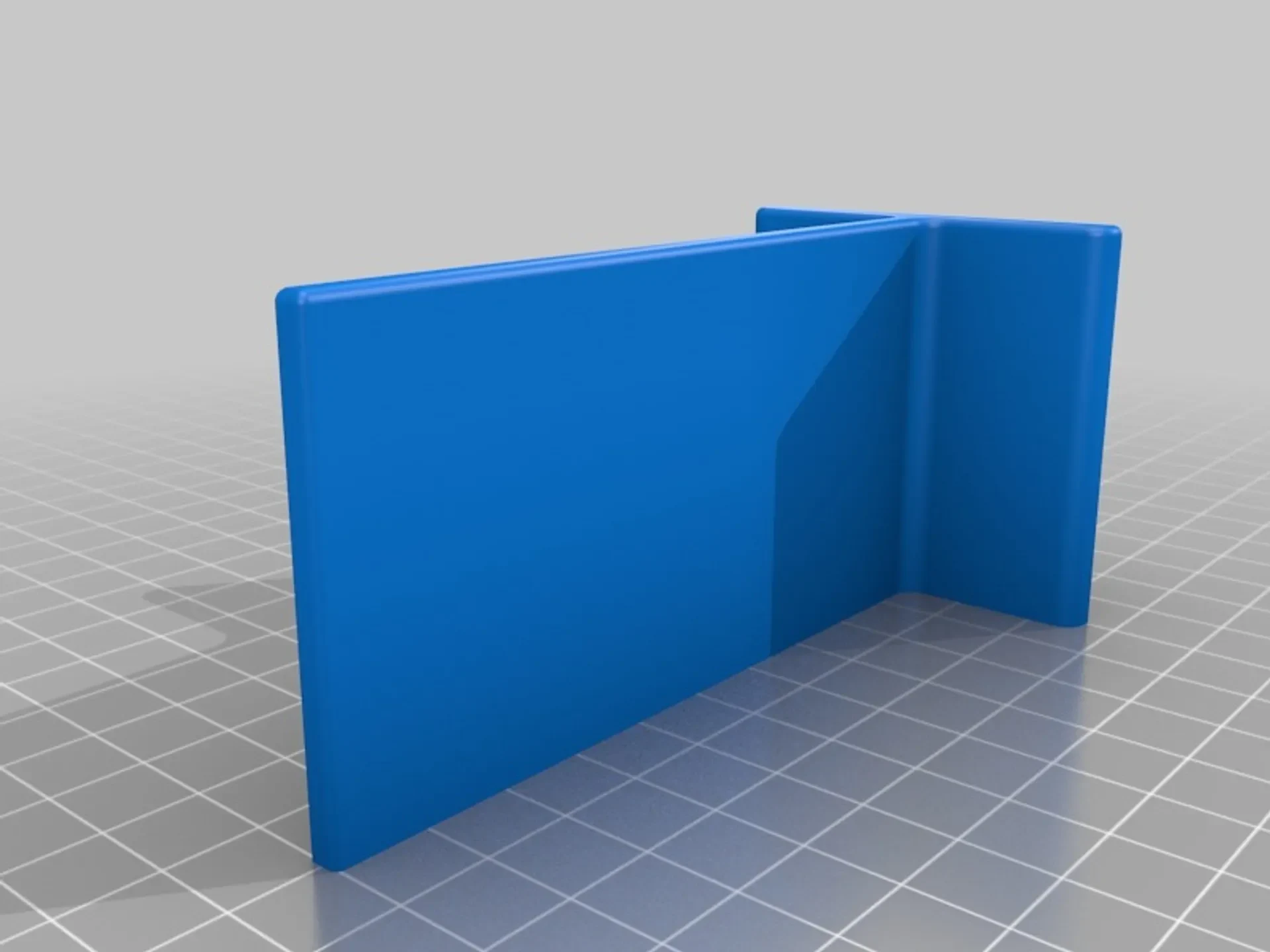

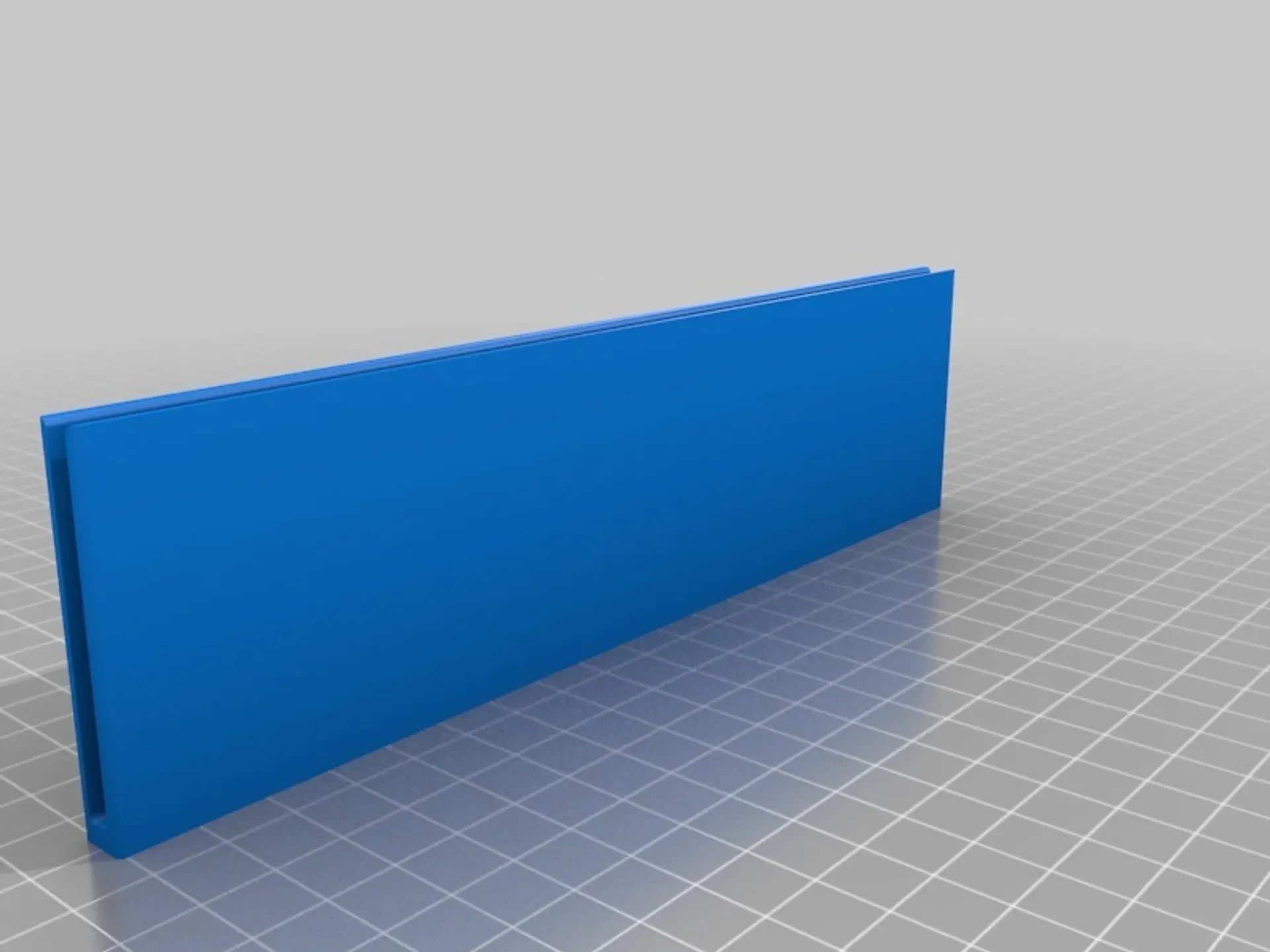

Для одного разделителя вам необходимо напечатать два файла «HxL_TWall.stl» и один файл «HxL_Connector.stl» одинаковой высоты. Первое число (H) обозначает высоту в мм, второе (L) — длину детали.

ДЛИНА
++++++++
Длины рассчитываются следующим образом:
Минимальная длина: TWall+TWall
Максимальная длина: TWall+TWall+разъем-80 мм

Высота 50 мм:
50x200_TWall + 50x200_TWall + 50x200_Connector = 400 мм — 520 мм
50x100_TWall + 50x200_TWall + 50x200_Соединитель = 300 мм — 420 мм
50x100_TWall + 50x100_TWall + 50x200_Соединитель = 200 мм — 320 мм

50x200_TWall + 50x200_TWall + 50x100_Соединитель = 400 мм — 420 мм
50x100_TWall + 50x200_TWall + 50x100_Connector = 300 мм — 320 мм
50x100_TWall + 50x100_TWall + 50x100_Connector = 200 мм — 220 мм

Высота 70 мм:
70x200_TWall + 70x200_TWall + 70x200_Connector = 400 мм — 520 мм
70x100_TWall + 70x200_TWall + 70x200_Соединитель = 300 мм — 420 мм
70x100_TWall + 70x100_TWall + 70x200_Соединитель = 200 мм — 320 мм

70x200_TWall + 70x200_TWall + 70x100_Connector = 400 мм — 420 мм
70x100_TWall + 70x200_TWall + 70x100_Connector = 300 мм — 320 мм
70x100_TWall + 70x100_TWall + 70x100_Connector = 200 мм — 220 мм

СБОРКА
+++++++++

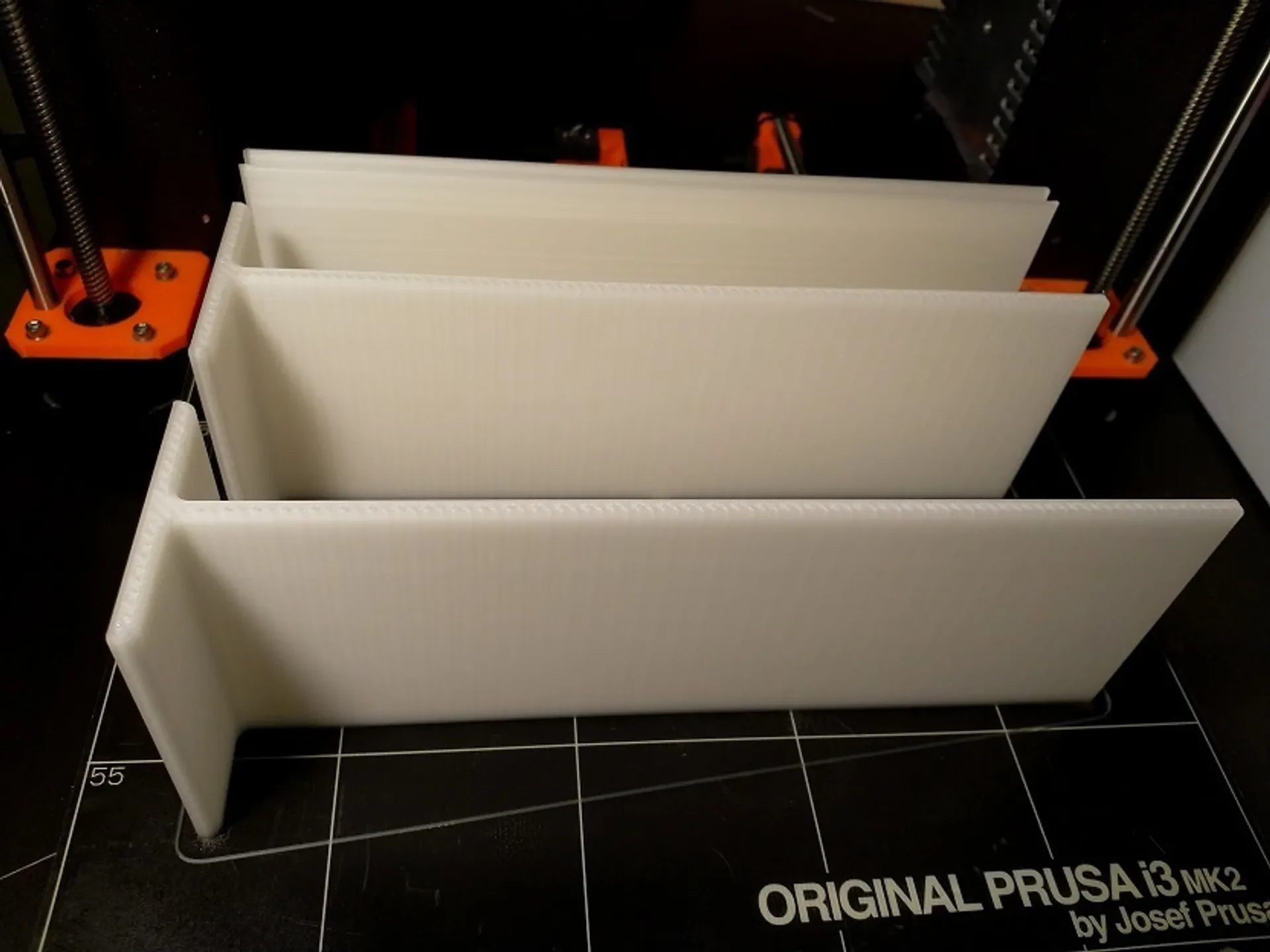

Обязательно распечатайте его с высотой слоя 0,2 мм, чтобы он подходил правильно. Подробности см. в настройках печати. На моем принтере два TWall 70x200 и один разъем занимают около 12 часов.

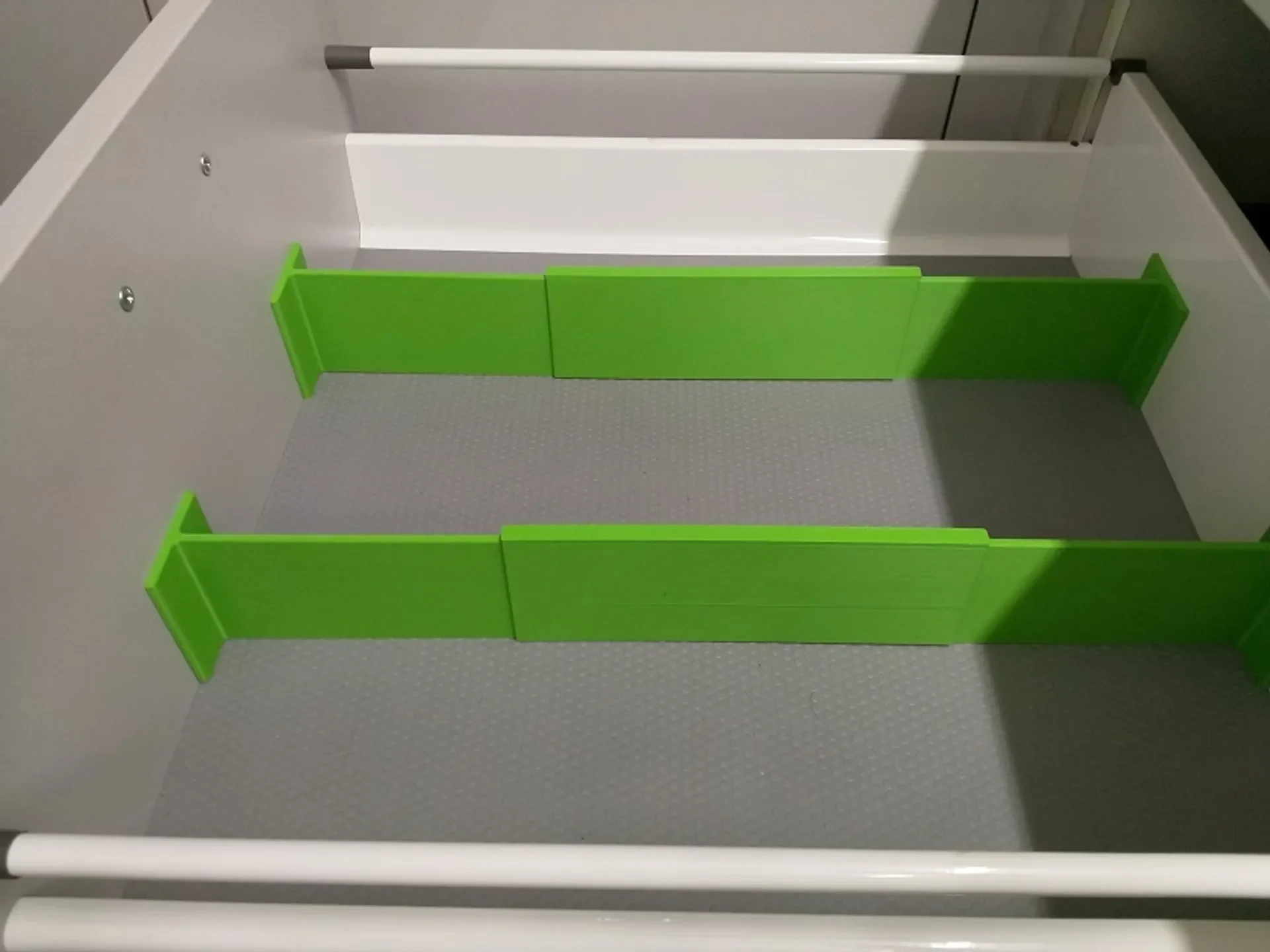

После печати вставьте и вставьте TWall верхней стороной (слегка закругленной) в разъем, нажмите последний раз, пока не почувствуете щелчок, и повторите то же самое с другим TWall. Раздвиньте его, чтобы он соответствовал длине вашего ящика.

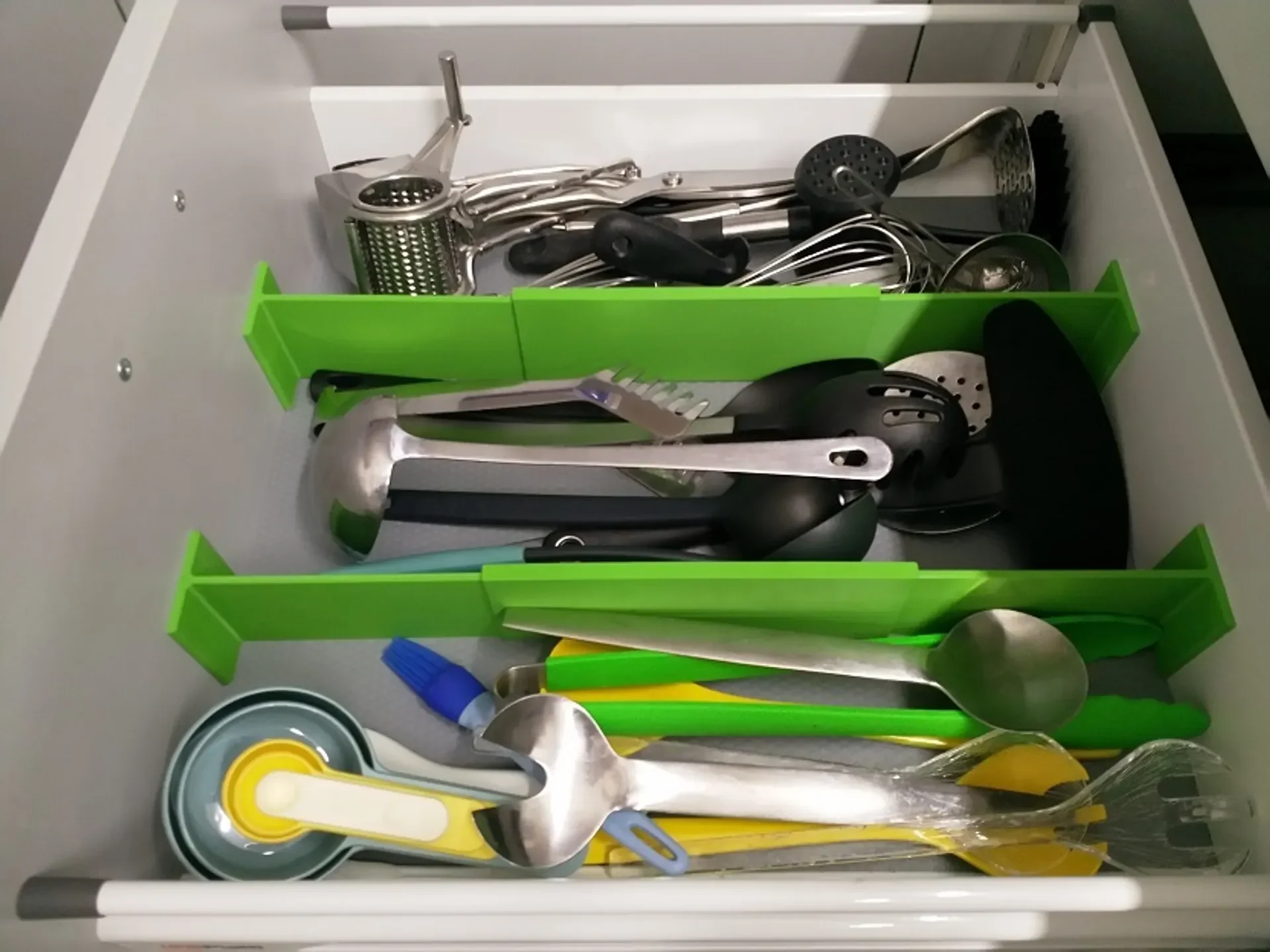

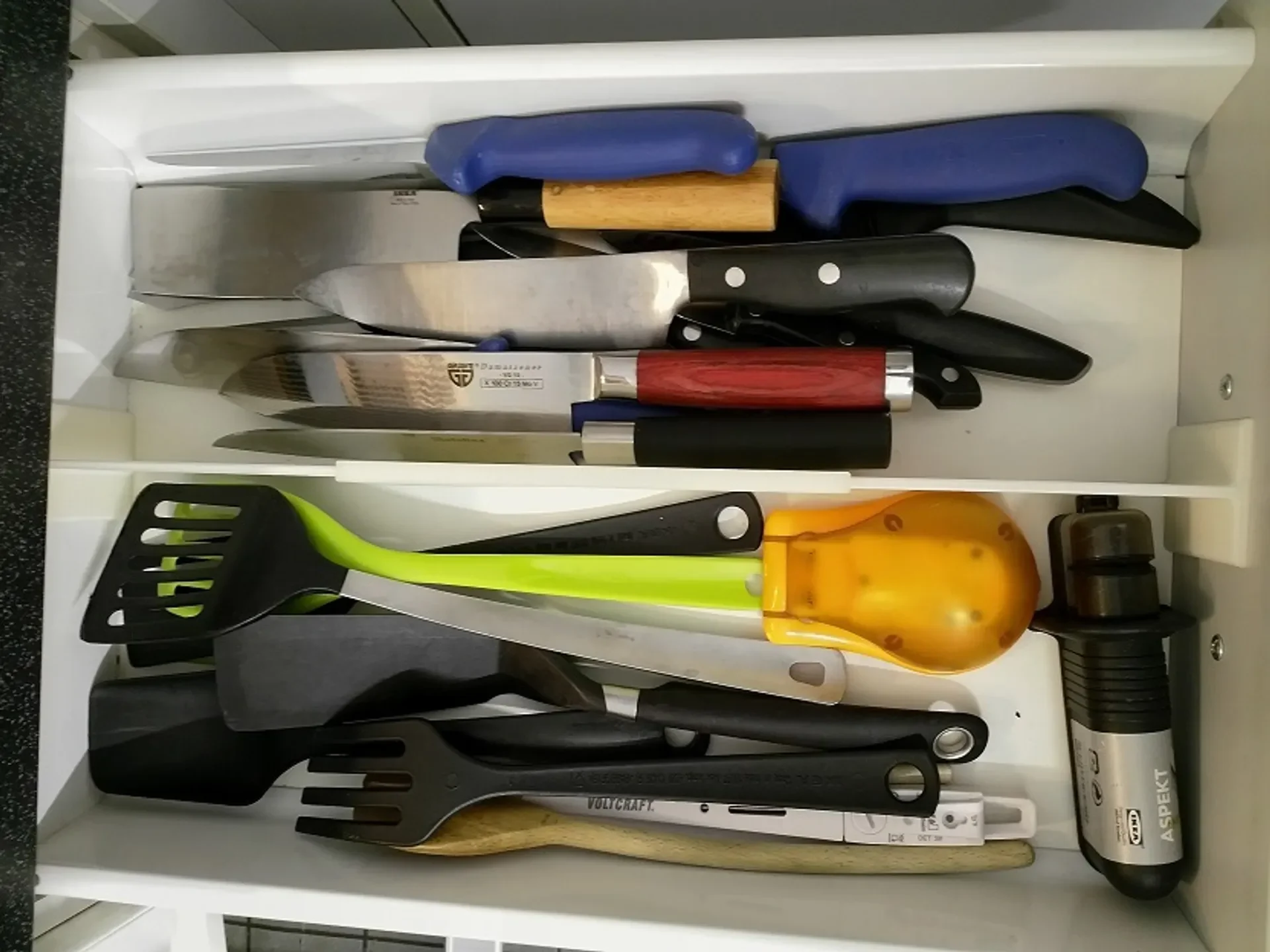

Внутри каждого разъема TWall должно быть не менее 40 мм, чтобы он не смещался в ящике. При необходимости вы можете прикрепить плоскую сторону TWall к ящику с помощью двусторонней ленты или не делать этого, если хотите иметь возможность перемещать его.

Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2 ММУ

Плоты:

Нет

Поддерживает:

Нет

Разре��ение:

0,2 мм

Заполнение:

25% Прямолинейный

Примечания:

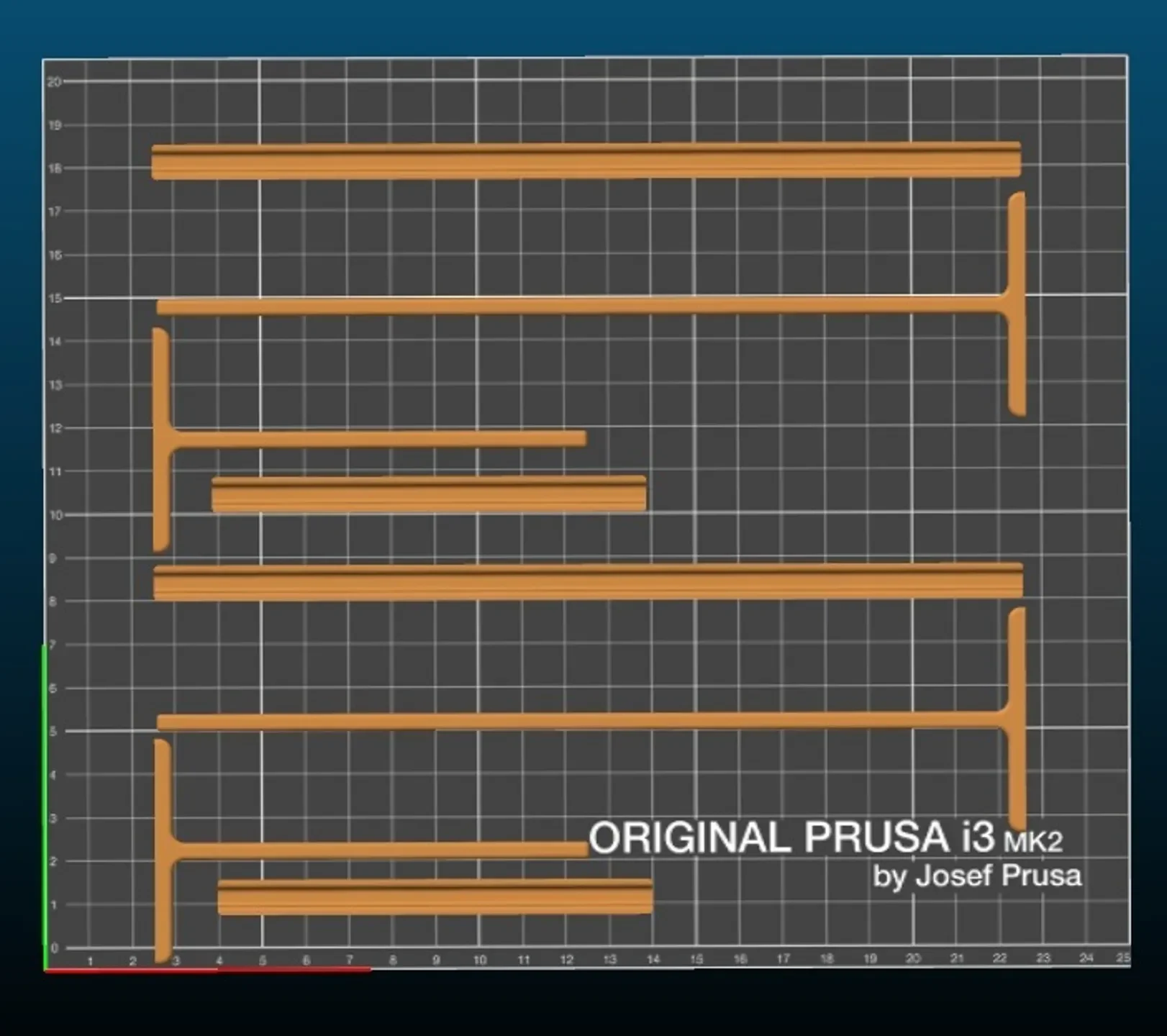

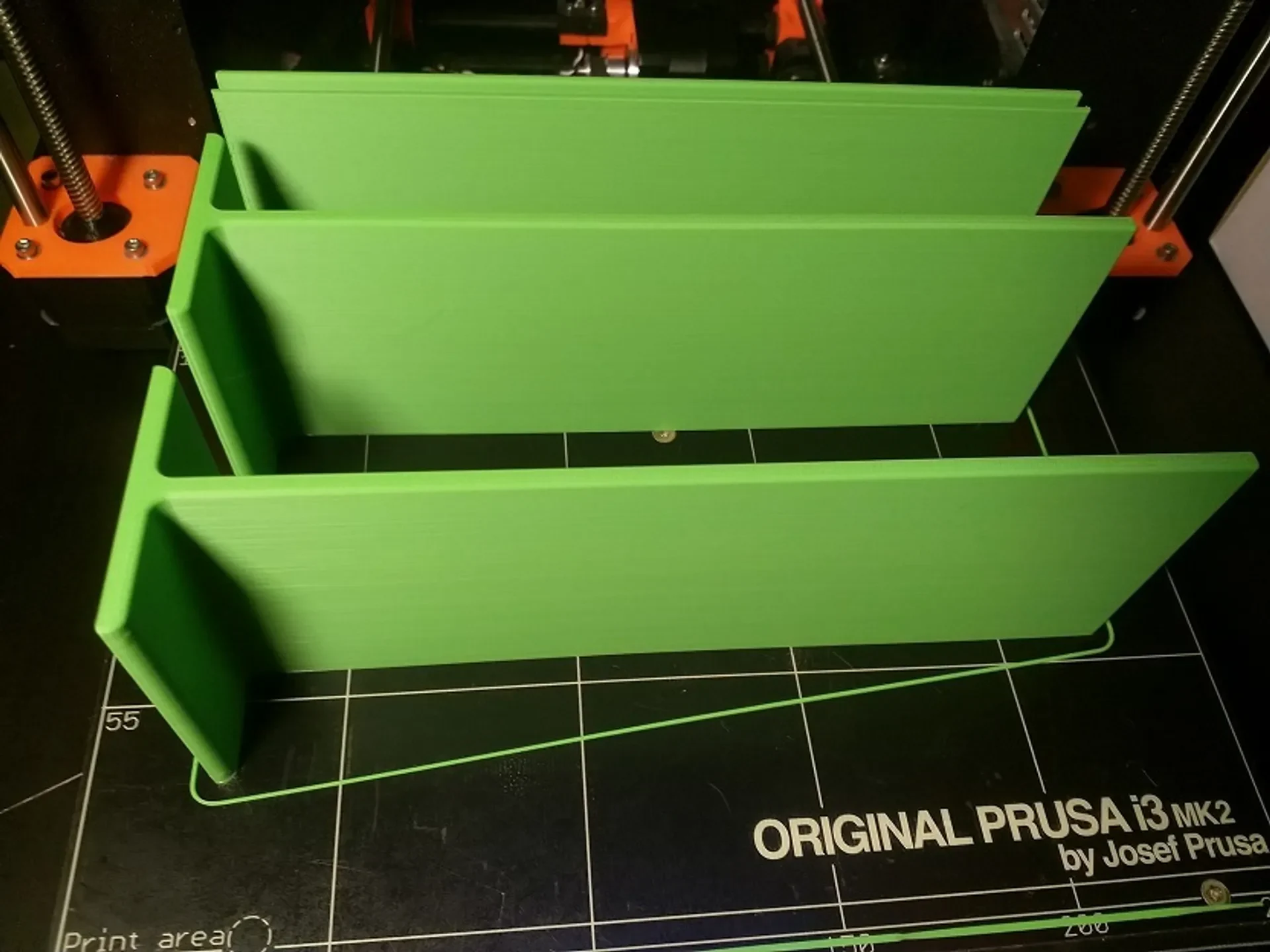

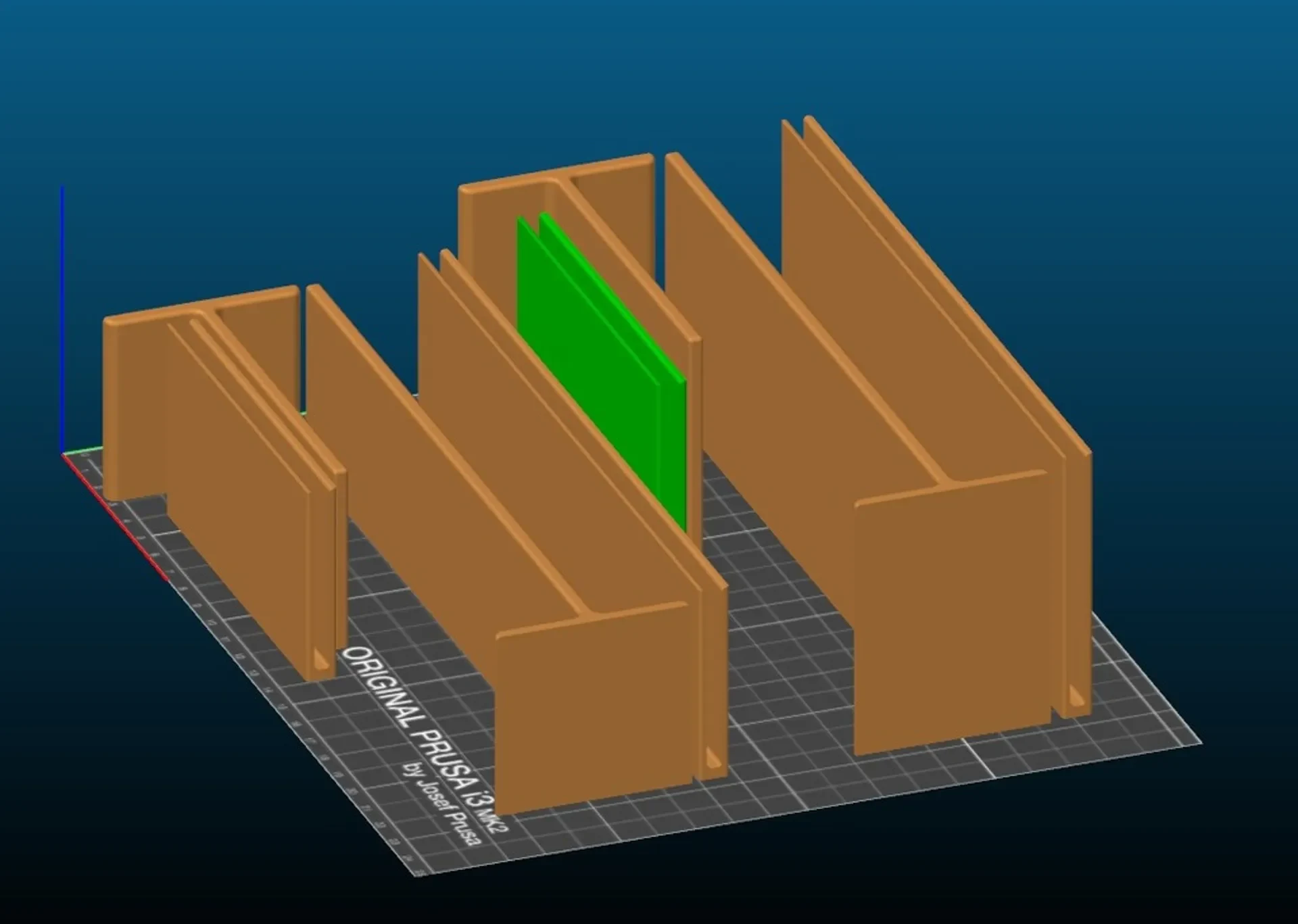

Напечатано PLA толщиной 1,75 мм. Обязательно добавьте немного клея или другого клеящего спрея/ленты, чтобы он приклеился к кровати. Я распечатал сразу один разделитель, это 2 TWall и 1 соединительная деталь.

Другие настройки Slic3r:

Высота первого слоя: 0,3 мм
Сплошные слои сверху/снизу: 3
Вертикальные оболочки: 2
Все настройки «Качества», кроме «Избегать пересечения периметров».
