Цифровые солнечные часы

Резюме

Эпизод на [АНГЛИЙСКОМ]: http://www.mojoptix.com/?p=108.
L'épisode en [FRANCAIS]: http://www.mojoptix.com/?p=75
Примечание. Чтобы увидеть больше изобретений и приспособлений, подпишитесь на Mojoptix на Youtube!

[ АНГЛИЙСКИЙ ]
Тадам!

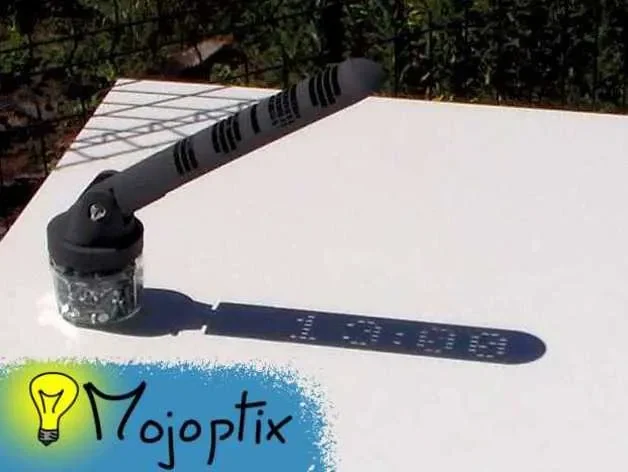

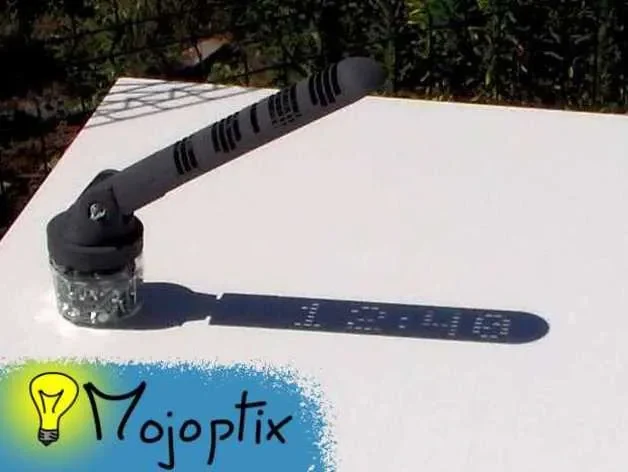

Солнечные часы, показывающие время внутри тени реальными цифрами! Внутри есть немного волшебства...

Никаких батареек, никакого мотора, никакой электроники… Это просто шикарное шоу теней. Форма солнечных часов была математически спроектирована таким образом, чтобы пропускать нужные солнечные лучи только в нужное время и под нужным углом. Это позволяет отображать фактическое время с помощью освещенных солнцем цифр внутри тени солнечных часов.

Солнечные часы отображают время (с реальными цифрами !!) с 10:00 до 16:00, обновляясь каждые 20 минут.
Вы можете точно настроить отображаемое время, просто вращая гномон (волшебный ящик, отображающий время). Таким образом, вы даже можете настроить летнее время.

Вам также понадобится:
— (пустая!) банка из-под варенья
— 3 винта M6, плоская головка, длина = 20 мм
— 1 винт M6, плоская головк��, длина = 50 мм
— 4 гайки M6
— 4 шайбы M6, наружный диаметр < 14 мм

[ ФРАНСЕ ]
Тадам!
Un cadran Solaire qui affiche l'heure dans son ombre avec des vrais chiffres! Это волшебная сила.

Без свай, без мотора, без электроники и т. д. Il s'agit juste d'ombres chinoises très compliquées. La forme du cadran Solaire — математический результат, позволяющий пропустить уникальные лучи солнца в хорошем моменте / угле. Это позволяет разместить время и светящиеся блики внутри солнечного света.

Le cadran Solaire affiche l'heure (avec des vrais chiffres !!) с 10:00 до 16:00 всего 20 минут.
Он может настроить время в турне le gnomon (la boite magique qui affiche l'heure) на месте, например, для прохожего в час дня в hiver d'hivers.

Vous aurez aussi besoin de:
— горшочек с конфитюром (см.!)
— 3x видимая сторона M6, разъёмная пластина, длина = 20 мм
— 1x видимая сторона M6, разъёмная пластина, длина = 50 мм
— 4 шт. хвоста M6
— 4 хвостовых ронделя M6, внешний диаметр < 14 мм

Таймлапс: https://www.youtube.com/watch?v=EoGVb82uCnA

Краткая заметка (15 февраля 2020 г.)

Недавно я получил много сообщений о случайных интернет-магазинах, продающих эти цифровые солнечные часы.

Прежде всего, я продаю цифровые солнечные часы только через свой магазин на Etsy: mojoptix.etsy.com. Я не связан ни с какими другими онлайн-продавцами цифровых солнечных часов.

Однако я специально выбрал лицензию Creative Commons — Attribution для цифровых солнечных часов. По сути, это означает две вещи:
— Любой может изготавливать, модифицировать и даже продавать цифровые солнечные часы.
На самом деле я на 100% доволен другими людьми, продающими цифровые солнечные часы. Я, очевидно, больше всего счастлив, когда люди решают покупать в моем магазине Etsy, но я все еще чувствую, что очень интересно помогать другим производителям использовать свое мастерство, чтобы заработать немного денег на карманные расходы.
— Требование только одно: вы должны дать соответствующий кредит.
Один из способов сделать это — просто упомянуть «Mojoptix» как первоначального создателя/изобретателя и добавить всего одну ссылку либо на эту веб-страницу Thingiverse, либо на видео на Youtube, либо на мой канал Youtube, либо на мой веб-сайт.

Итог:
Если вы когда-нибудь встретите веб-страницу, продающую цифровые солнечные часы (на Etsy, Amazon, Ebay, Kickstarter....) без упоминания «Mojoptix» как пе��воначального изобретателя: не стесняйтесь отправить им дружеское сообщение, чтобы напомнить им, как отдать должное. Возможно, они просто забыли.

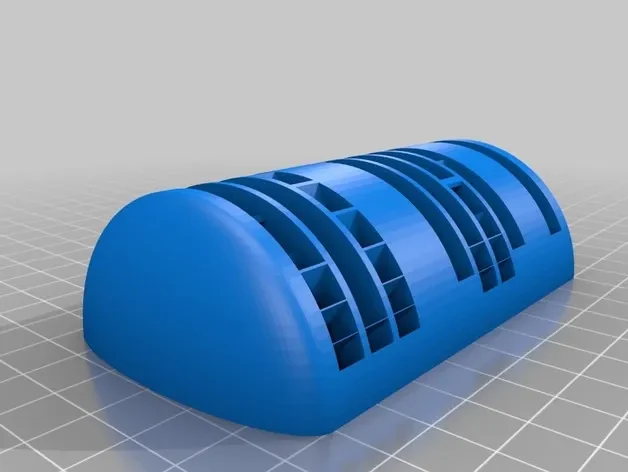

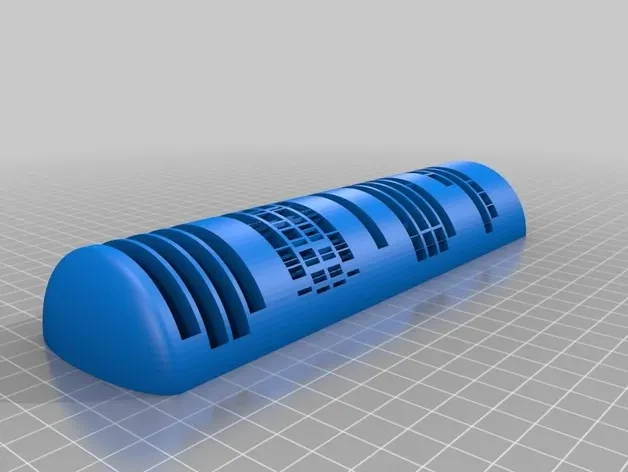

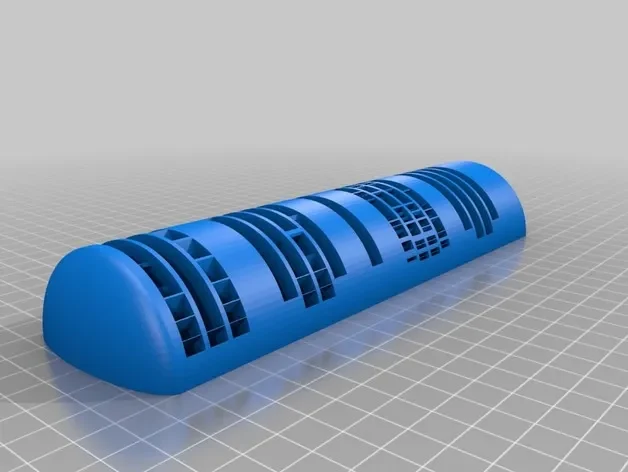

Различные файлы для Gnomon

Для тех, у кого возникли проблемы с нарезкой гномона, я пропустил файлы через netfabb и перезалил их как:
— Gnomon_Southern_NETFABBED.stl
— Gnomon_Northen_NETFABBED.stl
Дайте мне знать в комментариях, если они по-прежнему не очень хорошо работают с вашим слайсером.

Если вы хотите распечатать гномона на две половинки:
— Gnomon_Northen_half_1_of_2.STL
— Gnomon_Northen_half_1_of_2.STL
Они должны поместиться на платформе 100x100. (Спасибо Зарлору за создание этих двух файлов и их исправление!)
Затем вам нужно будет склеить эти 2 части вместе.

Настройки печати
