Складной бэтаранг (Batman: Arkham Knight)

Он основан на оригинальной вещи ChaosCoreTech и последующем ремиксе Cyphn.

Меня не совсем удовлетворила стабильность механизмов ядра/логотипа ни в оригинале, ни в ремиксе, и я решил переработать модель, чтобы она была гораздо более стабильной и менее склонной к поломкам/защелкам.

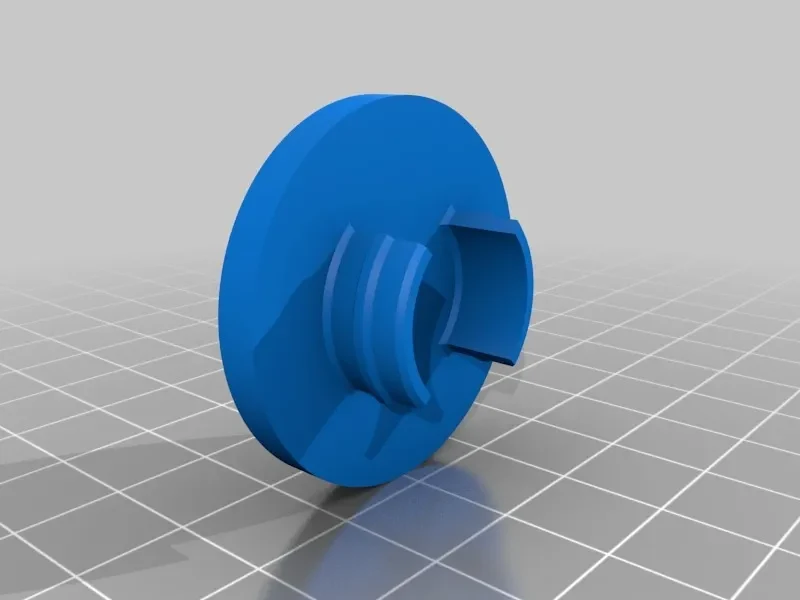

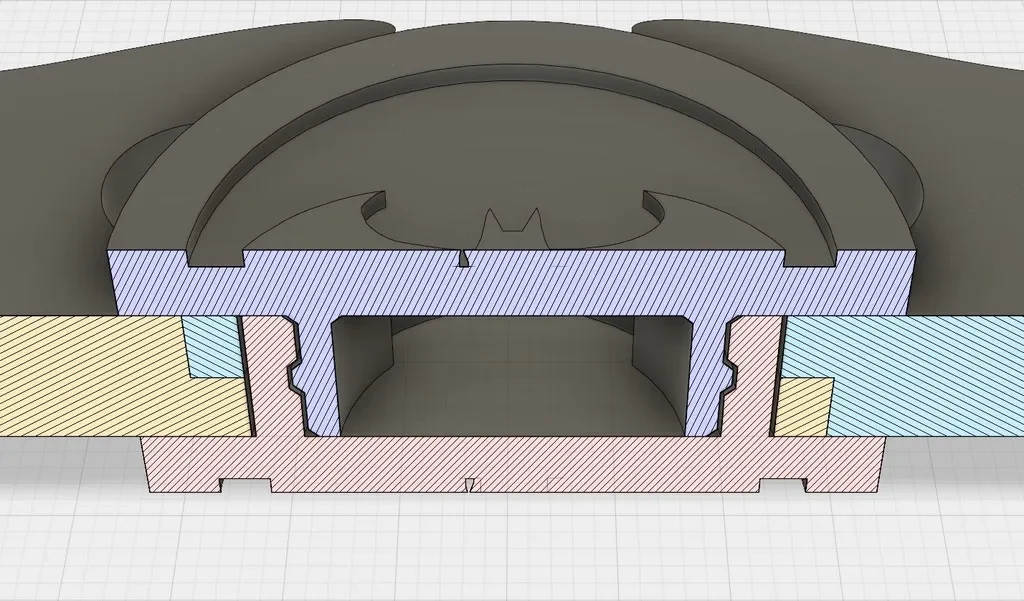

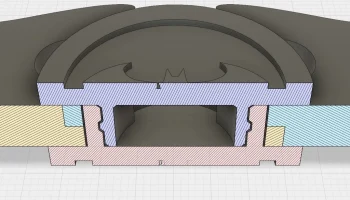

Я разработал механизм защелкивания, позволяющий логотипам оставаться в безопасности и правильно ориентироваться. Детали крышки легко защелкиваются друг в друге и также довольно легко снимаются. Вы можете посмотреть мой анализ поперечного сечения, чтобы получить представление о том, как выглядит механизм защелкивания.

Вы также можете просмотреть анимацию взрыва, чтобы увидеть, как он собирается.

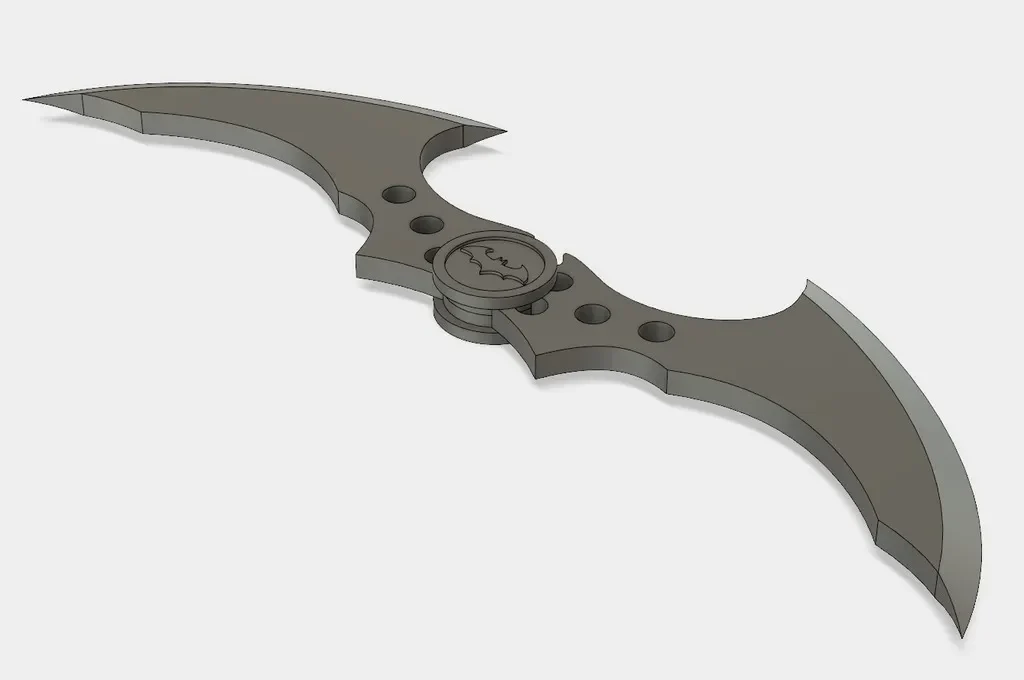

В дополнение к оригинальной функции открытия/бэтаранга, лезвие также складывается примерно наполовину, поэтому его можно использовать для рубящих или колющих движений удобным хватом.

Допуски на сердцевину/крылья намеренно очень малы, чтобы крылья не двигались свободно. Он будет очень плотно прилегать, но подойдет (я распечатал штук 8). Если вас не устраивает их затяжка, вам поможет легкая шлифовка.

Я повторно использовал ограничительную стенку Cyphn на задней части крышки, чтобы ограничить раскрытие лезвия. По общему признанию, в моей конструкции эту деталь легко сломать/сломать, но я вряд ли вернусь к этой части конструкции, поскольку в конечном итоге я все равно предпочитаю ее без этого выступа (поскольку допуски настолько малы, лезвие остается там, где вы его установили). Если вы тоже предпочитаете такой способ, просто отключите его, ха-ха.

В целом, я чувствую, что этот дизайн включает в себя лучшие идеи обеих вещей, которыми он был вдохновлен, и обеспечивает очень стабильный/надежный механизм ядра/крышки.

Огромное спасибо ChaosCoreTech за то, что он сделал файлы F360 доступными для использования. Это сэкономило мне довольно много времени. :)

Примечания

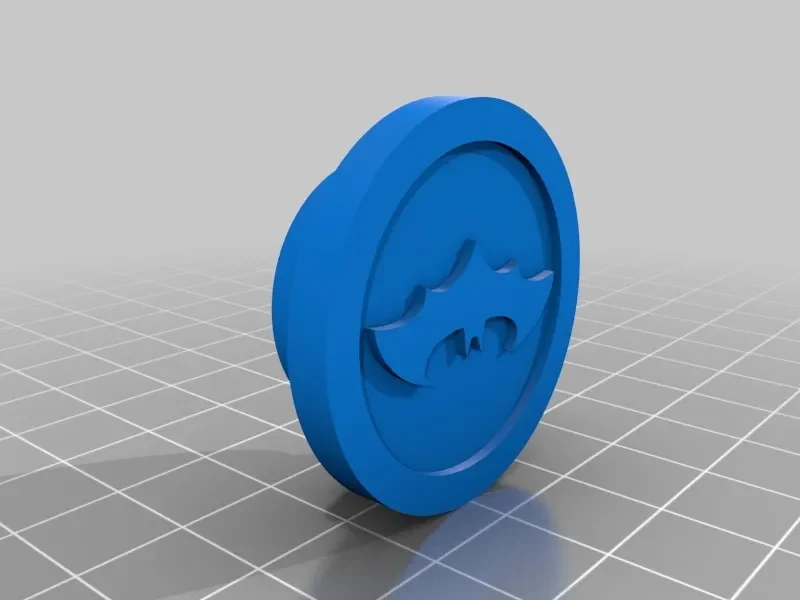

Вы можете печатать кепки логотипом вниз без подставок. Это придает фону логотипа довольно интересную текстуру, если у вас хорошие перемычки. Если вы хотите распечатать его логотипами вверх, вам понадобится поддержка.

Для лопастей/крыльев рекомендуется использовать опору, если только вы не печатаете с высотой слоя 0,15 или 0,1, где вы *возможно* сможете обойтись без опор, но я не уверен.

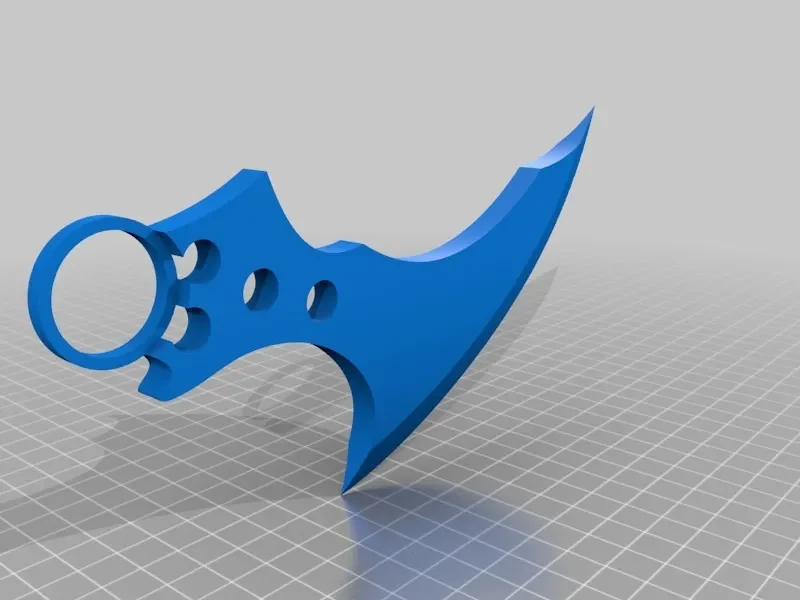

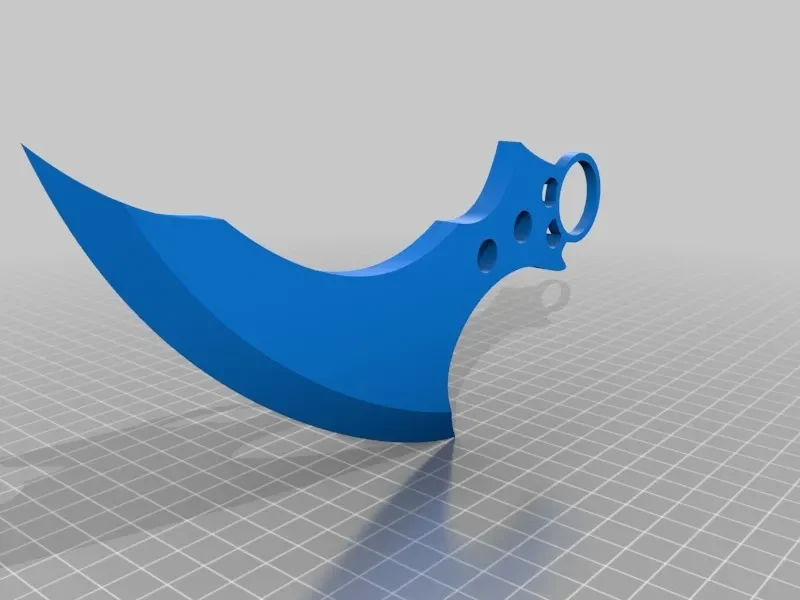

Лезвия одинаковые, но я включил их как левые и правые, просто ради интереса.
