Генератор прокладочного кольца динамика......

Резюме

НОВАЯ ВЕРСИЯ
Эта новая версия значительно упрощает использование генератора звонков динамиков в реальных проектах. Теперь вы можете выбрать способ крепления кольца: либо с помощью обычных монтажных отверстий внутри кольца, либо с помощью монтажных выступов снаружи, но не то и другое одновременно. Монтажные выступы могут иметь три или четыре выступа и иметь закругленные концы, чтобы не было острых углов. На каждой вкладке есть отверстие с прорезью, поэтому винты могут немного скользить, что помогает, когда отверстия не совпадают идеально. Выступы имеют собственную настройку высоты, отдельную от основного кольца, со значением по умолчанию 4 мм. Вкладки пронумерованы от T0 до T3 по часовой стрелке, а изменение угла вкладки работает как компас: положительные числа перемещают вкладку по часовой стрелке. Существуют также предустановлен��ые макеты, такие как равномерно расположенные вкладки или конструкция со слегка смещенной одной вкладкой, что часто встречается при заводском креплении. В режиме отладки номера выступов и углы могут отображаться непосредственно на модели, что позволяет проверить все перед печатью. Программа также может распечатать простое резюме и макет JSON на консоли OpenSCAD, что позволяет легко сохранить или повторно использовать настройку позже.

Использование настройщика Thingiverse не рекомендуется, так как можно легко загрузить OpenSCAD и напрямую изменить настройки; он гораздо более надежен, чем настройщик.

ОБЗОР

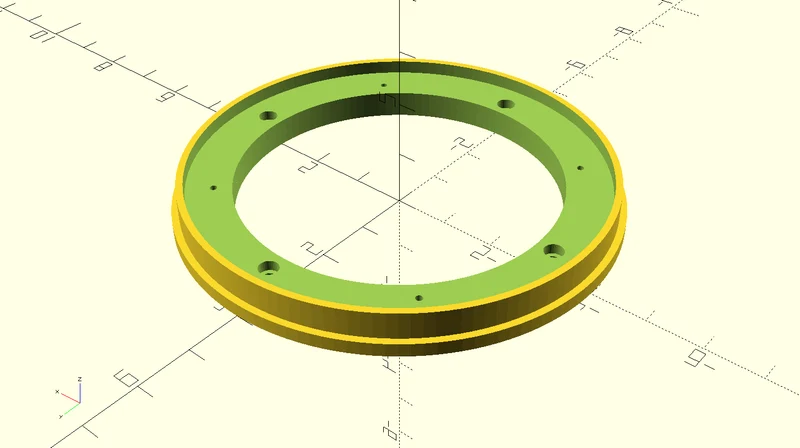

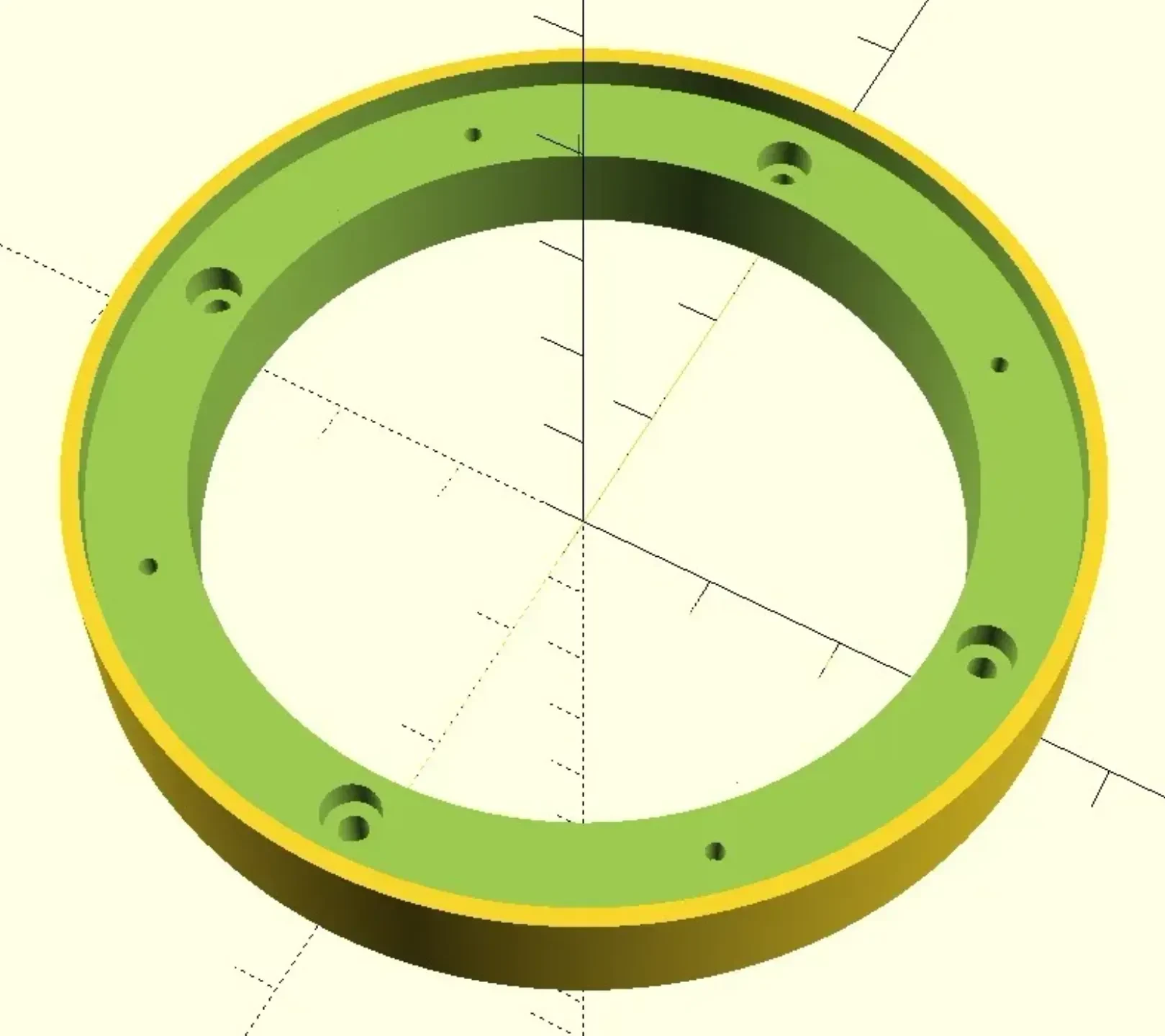

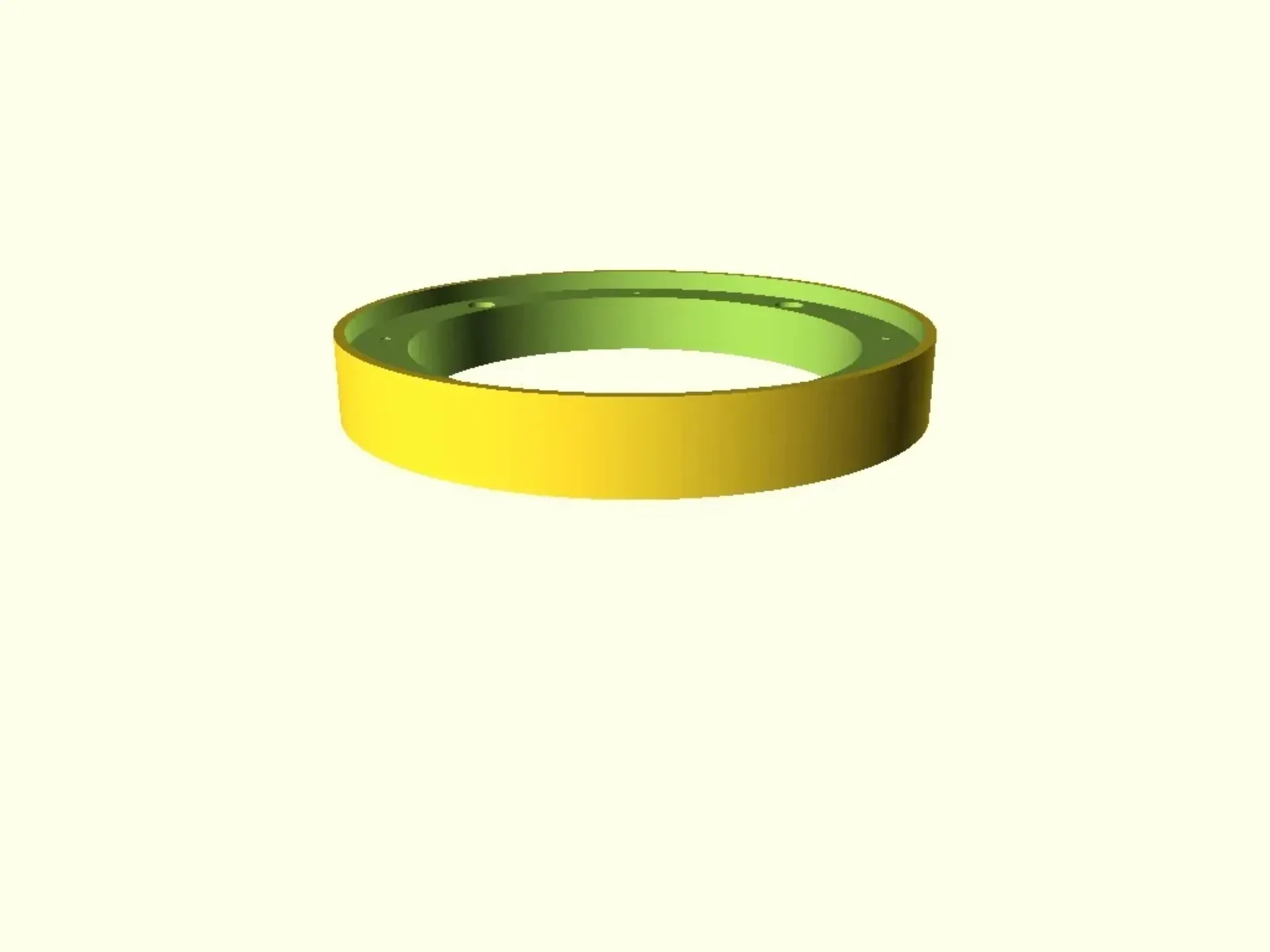

Это генератор кронштейна (колец) адаптера для крепления динамика для автомобильной или домашней аудиосистемы. Моя цель — обеспечить 3D-печать адаптеров динамиков, совместимых с широким спектром автомобилей.

МДФ уже не лучший материал для колец динамиков, так как может намокнуть и расколоться. Некоторые производители изготавливают пластиковые кольца «подключи и работай», но они, как правило, тонкие и подвержены вибрации. Проставки для динамиков, напечатанные на 3D-принтере, — отличная альтернатива! Лучше всего печатать их с помощью нити, выдерживающей высокие температуры, например ASA, PETG или ABS.

НЕОБХОДИМЫЕ ИЗМЕРЕНИЯ
Потребуются измерения для выреза динамика, ширины винта для крепления динамика (от центра к центру), ширины винта для крепления на автомобиле (от центра к центру) и максимального диаметра кольца динамика, которое вы можете сделать.

Это для круглых динамиков. Если вам нужен монтажный кронштейн для динамиков 6x9 или других овальных размеров, например, 4x6 или 5x7, см. мою параметрическую проставку для динамиков 6x9 https://www.thingiverse.com/thing:4717695.

Если вы используете это для конкретного автомобиля, опубликуйте его на Thingiverse, чтобы другие могли использовать его. Пожалуйста, напишите, что делает!

Настройки печати

Поддерживает: Нет

Разрешение: .28

Заполнение: 30-60 %

Марка нити: ваш выбор

Материал нити: ASA, PETG или ABS.

Примечания:

Предложите печать из ASA, PETG или ABS. Не уверен, как НОАК выдержит. Я слышал о том, что некоторые люди покрывают детали эпоксидной или полиэфирной смолой, и это может помочь!

Предлагайте как минимум 3-5 стен или более и заполнение 35%. Для обеспечения прочности используйте прочное заполнение, такое как кубическое, кубическое или гироидное заполнение.

ОБНОВЛЕНИЕ 23.12.25: очищен код и добавлены монтажные выступы снаружи. Помощь ChatGPT в добавлении нового кода, очистке кода и добавлении новых функций.
