2,5-дюймовый трехкулачковый патрон......

Трехкулачковый патрон диаметром 2,5 дюйма (63 мм).

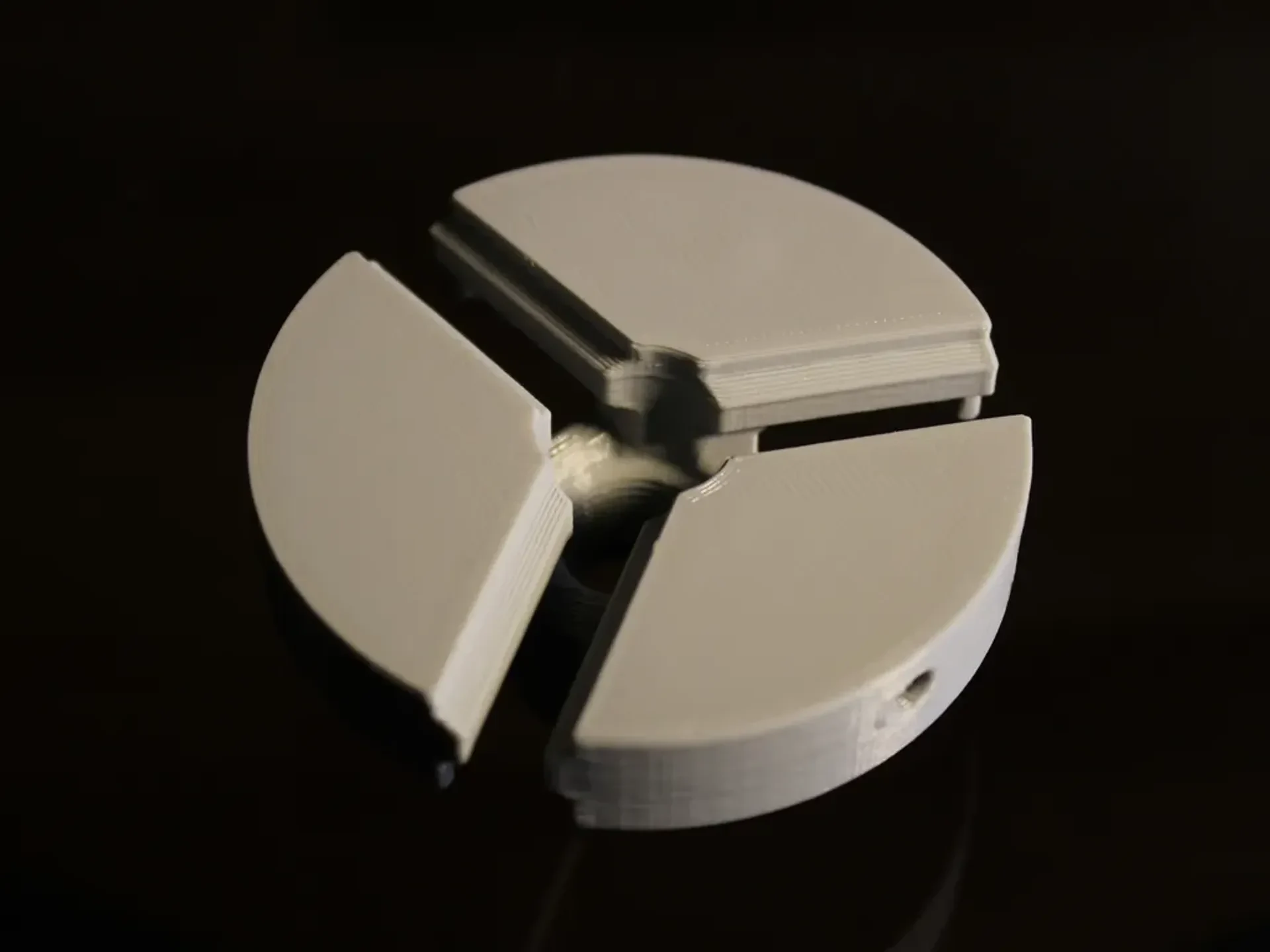

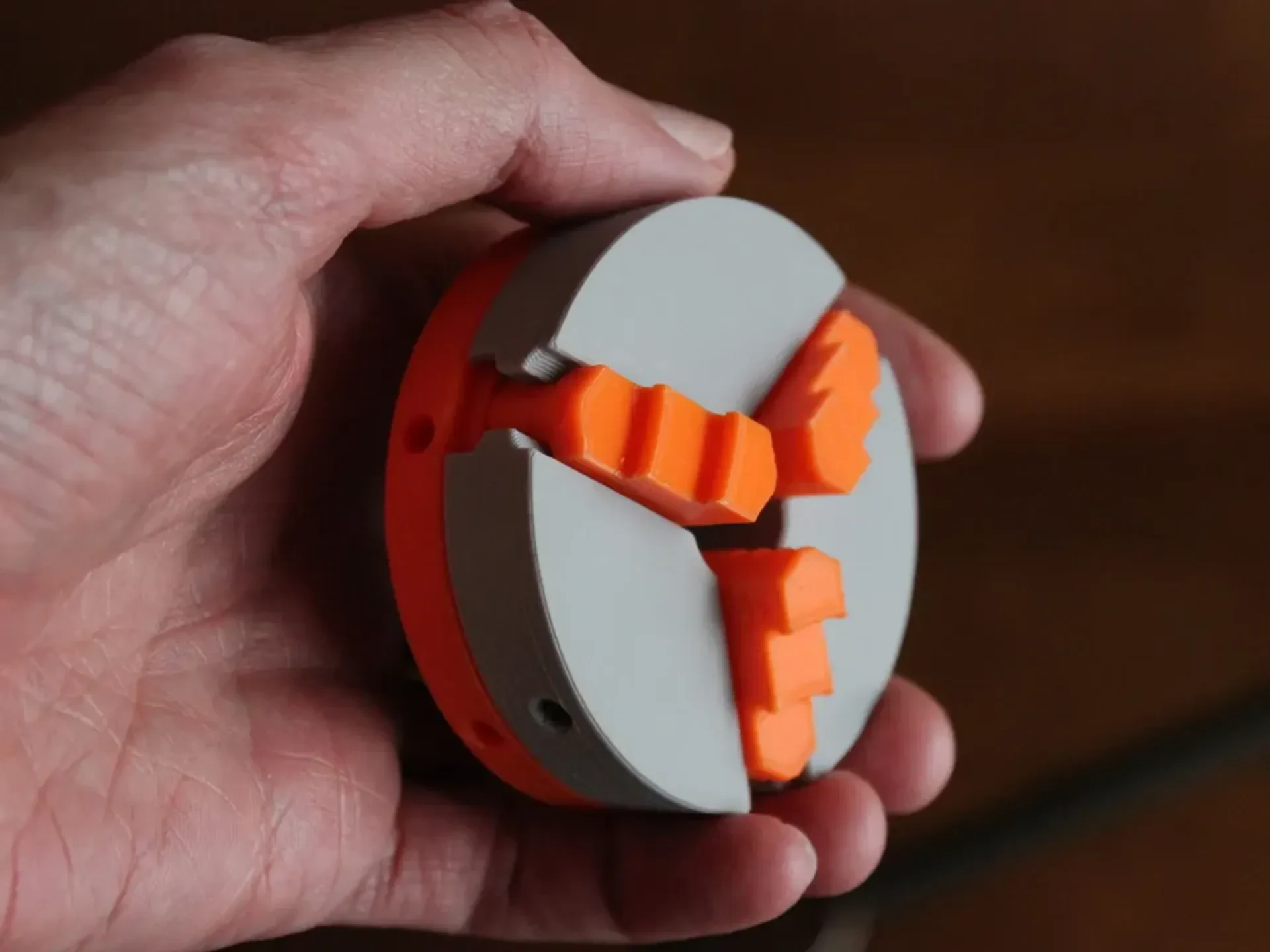

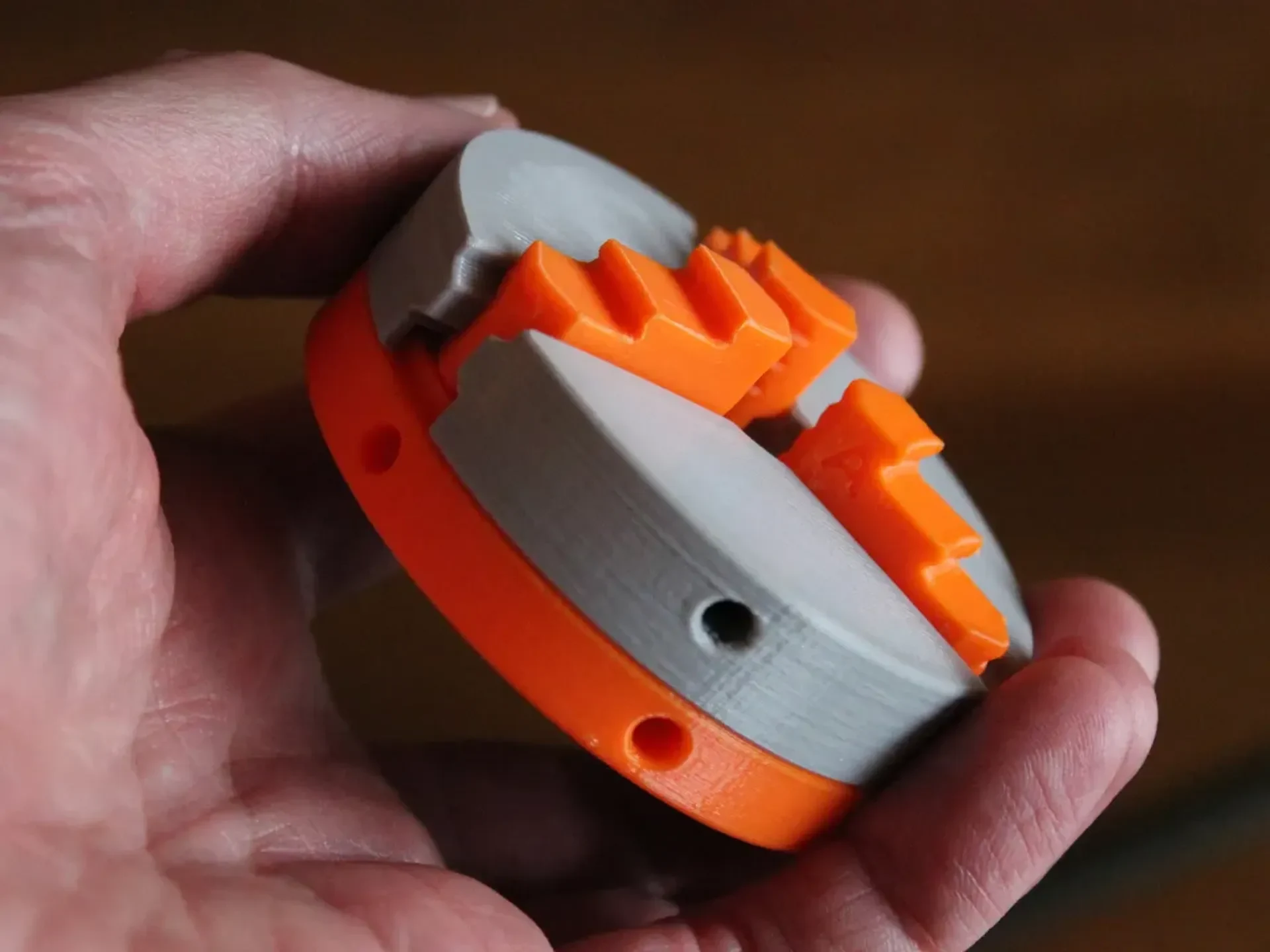

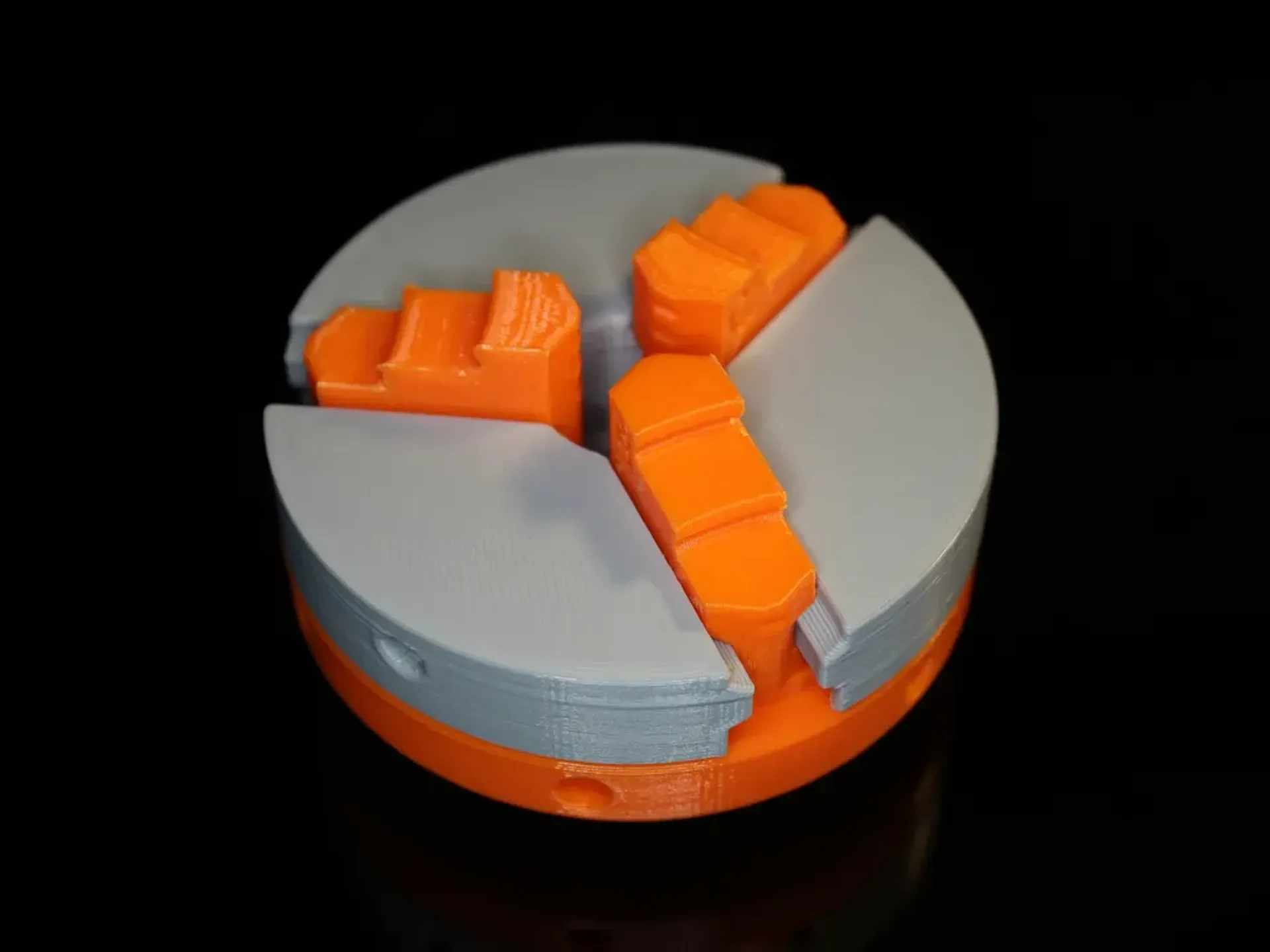

Три самоцентрирующиеся губки являются двусторонними, что позволяет удерживать заготовки большего размера. Чтобы установить их в нормальном положении, как показано на фотографиях, вставьте их в пазы в порядке A-B-C. Чтобы установить их наоборот, вставьте их в порядке C-B-A.

Монтажное отверстие подходит для шпинделя с резьбой M14 x 1 мм. Это стандартный размер, используемый на станках Unimat 3, а также на многих последних комплектах мини-токарных станков «8-в-1», доступных в Китае.

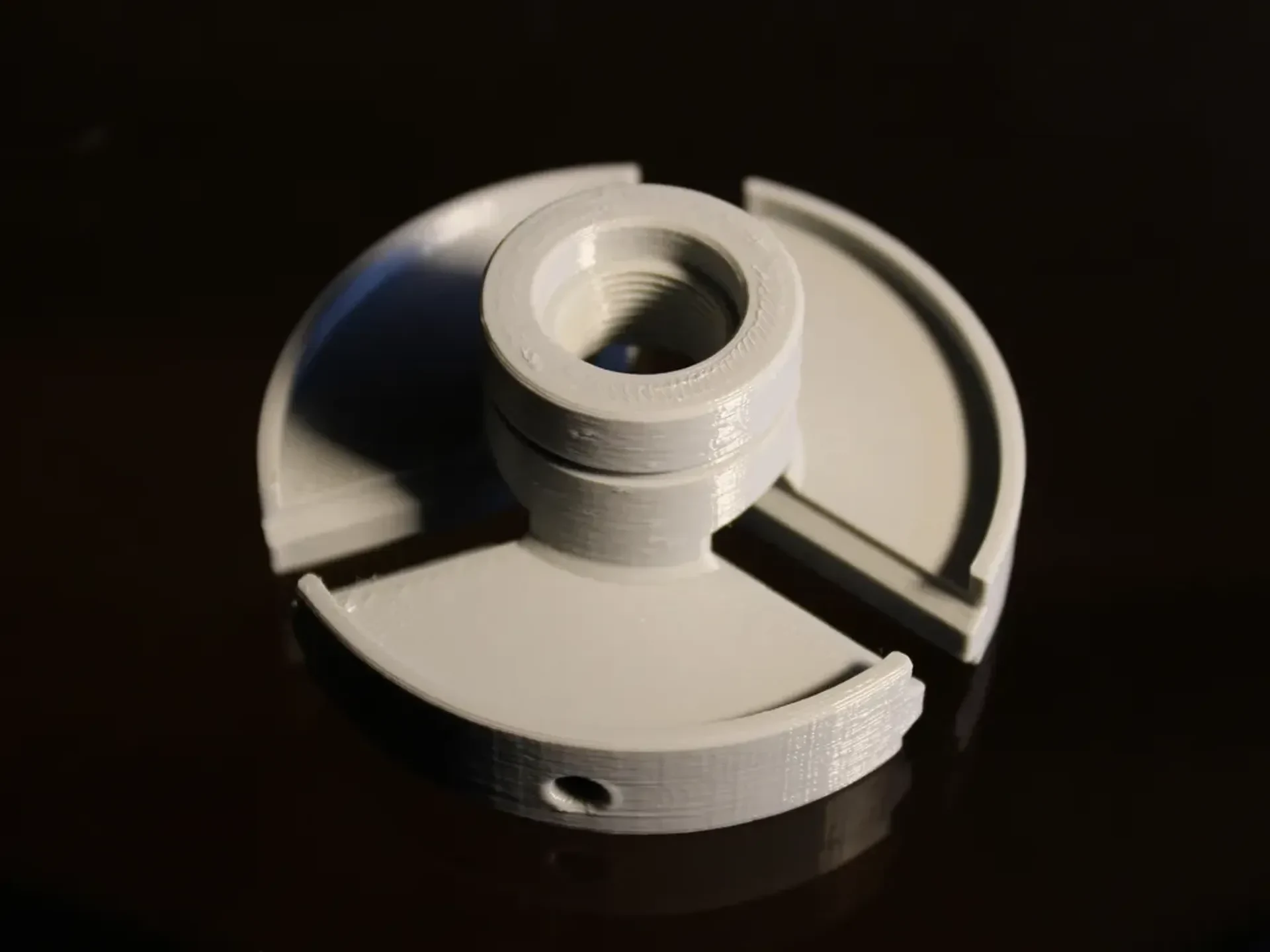

Все детали полностью пригодны для печати в указанной ориентации без вспомогательного материала. Выступы вблизи центра корпуса имеют тщательно сконструированные фаски, гарантирующие отсутствие выступов, требующих поддержки, при наличии перемычек.

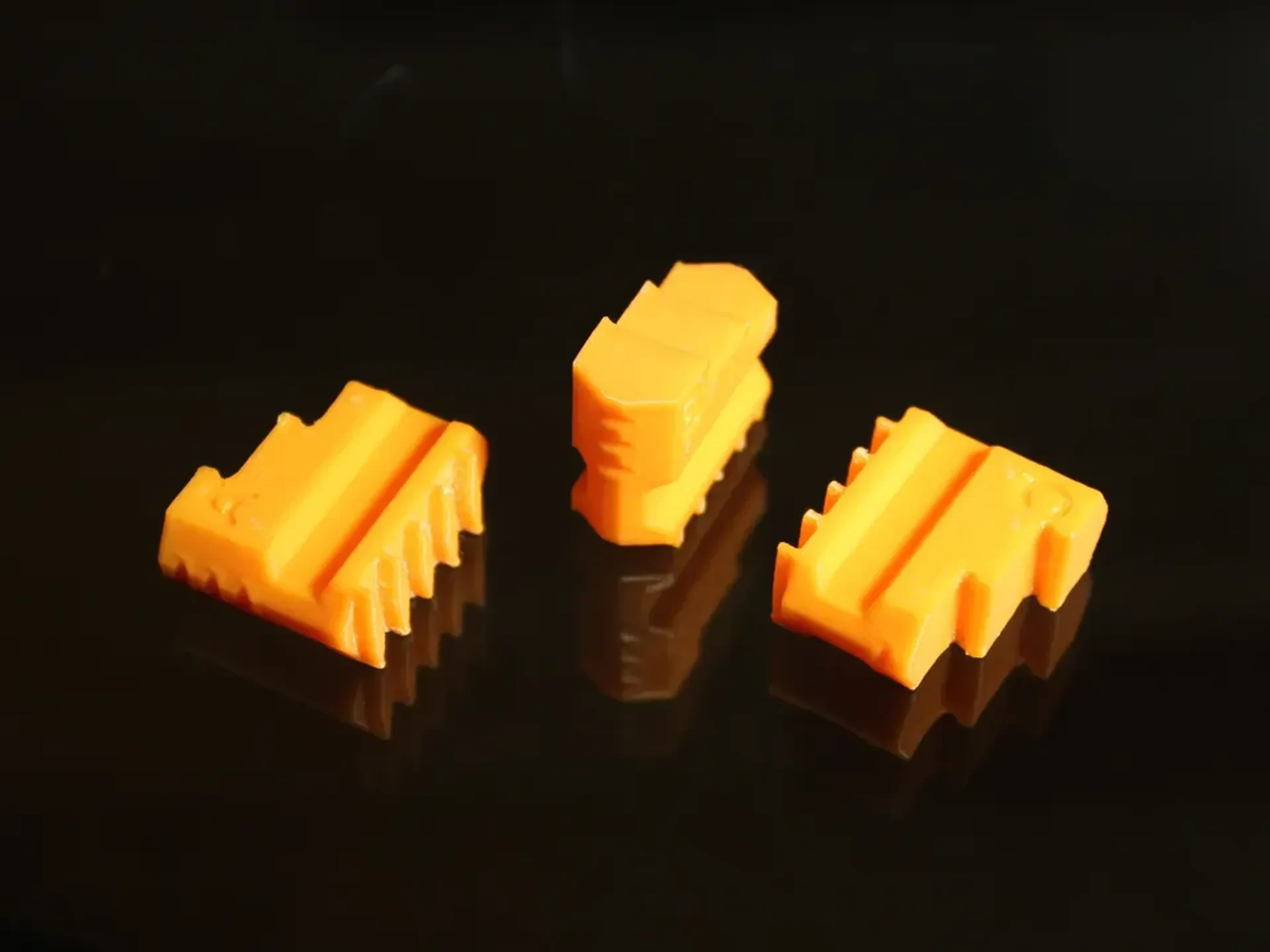

Я предлагаю использовать небольшие поля при печати челюст��й, чтобы избежать подъема вокруг зубов. Мне подошли поля толщиной 2 мм. Остальные части можно распечатать как есть.

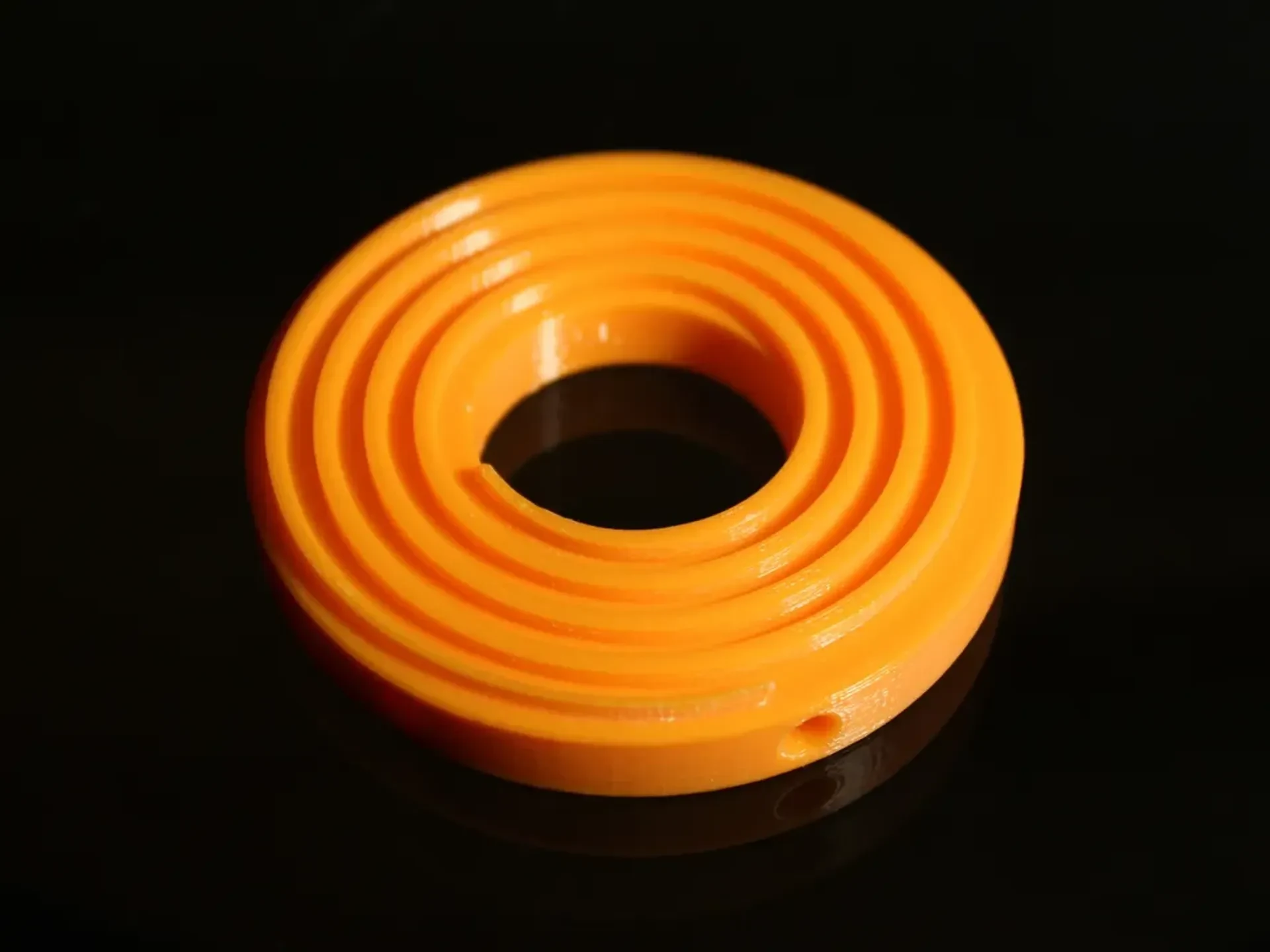

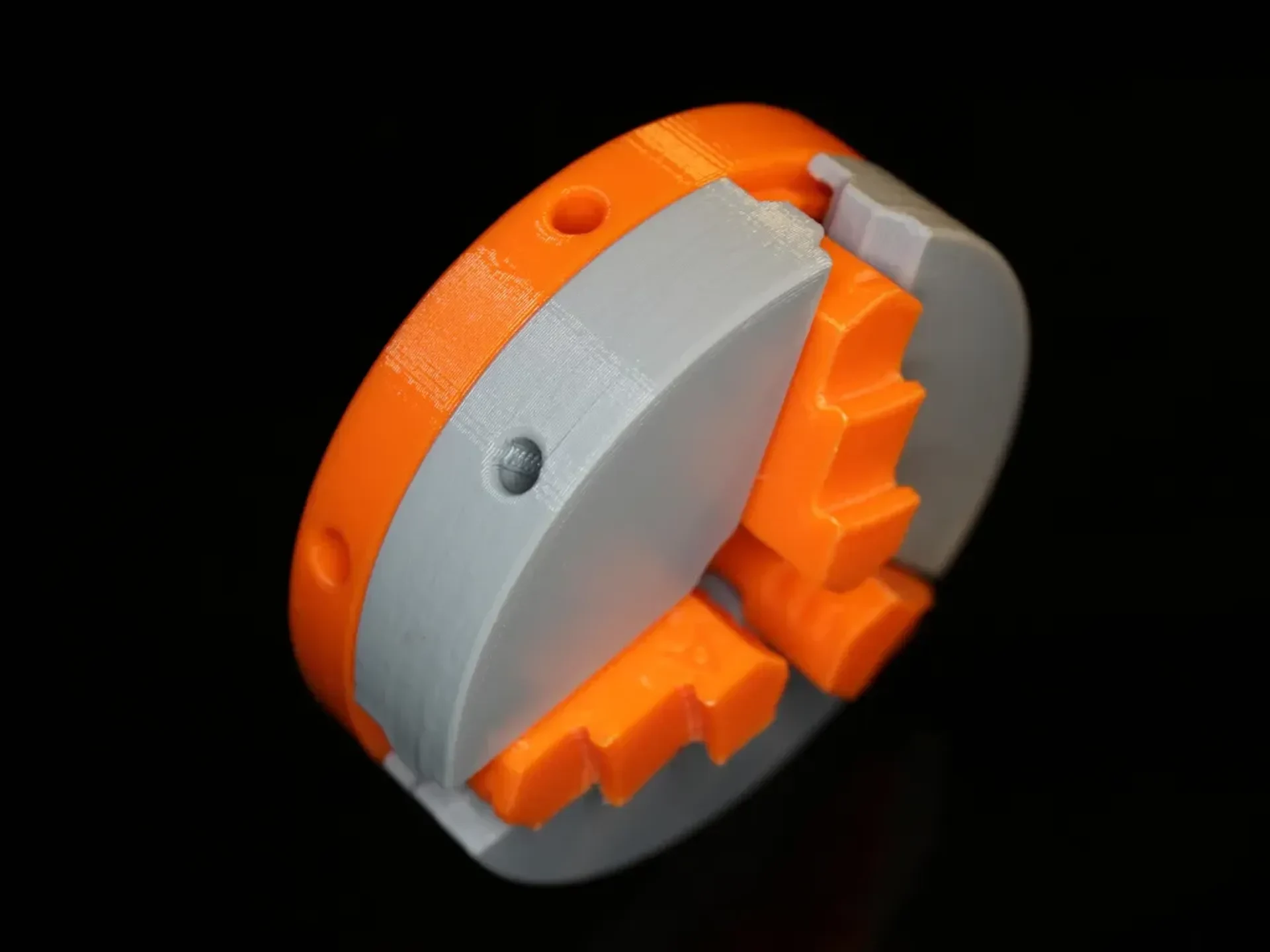

Отверстия диаметром 4 мм по краю корпуса и пластины прокрутки предназначены для вставки воротков для затяжки.

После печати очистите детали и проверьте их посадку. Если имеются какие-либо затруднительные места в посадке кулачков в пазах или зубьях кулачков в пластине прокрутки, при необходимости очистите их надфилем. В модели предусмотрен зазор 0,2 мм для всех деталей, которые должны прилегать друг к другу, поэтому проблем возникнуть не должно.

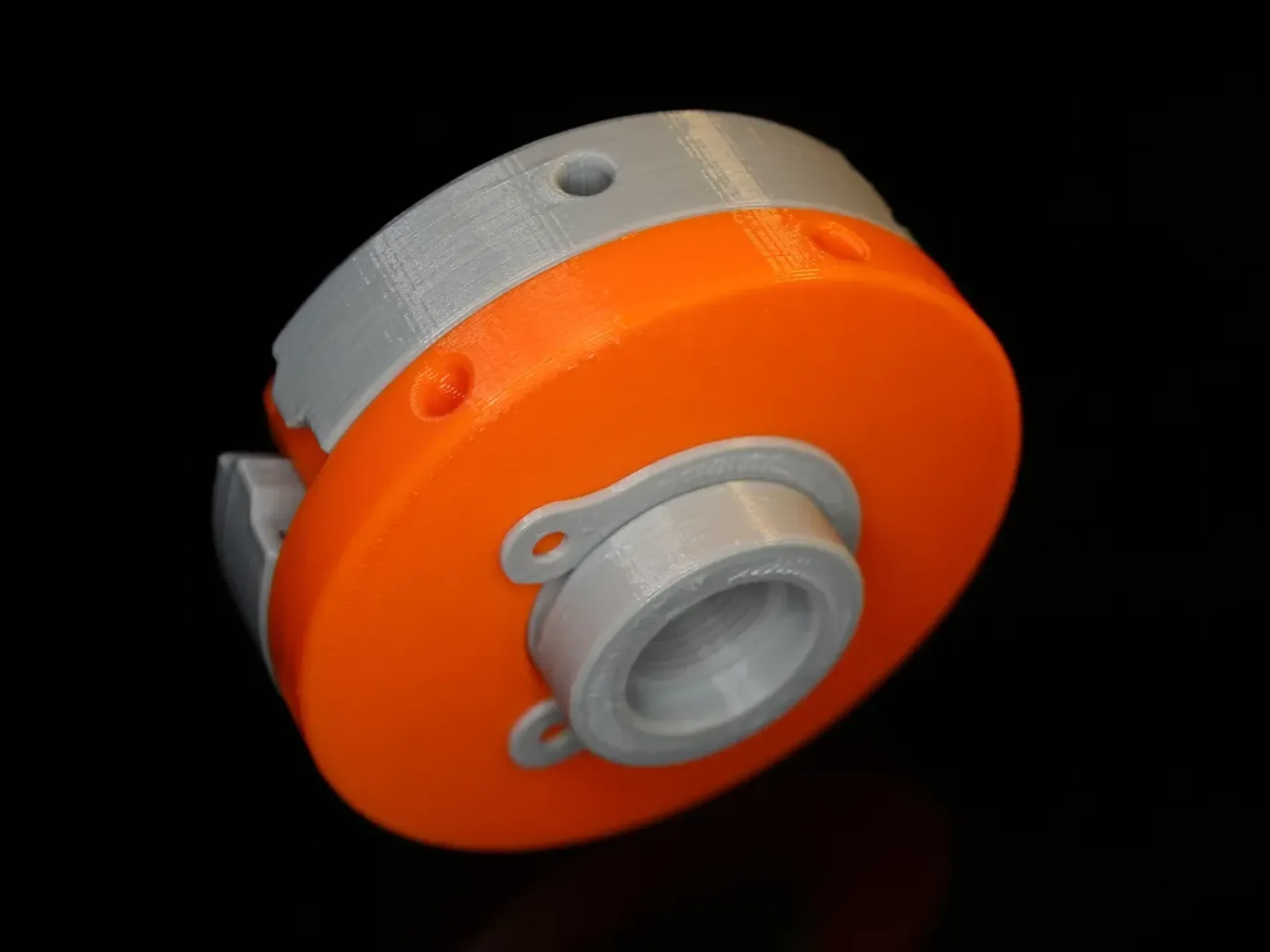

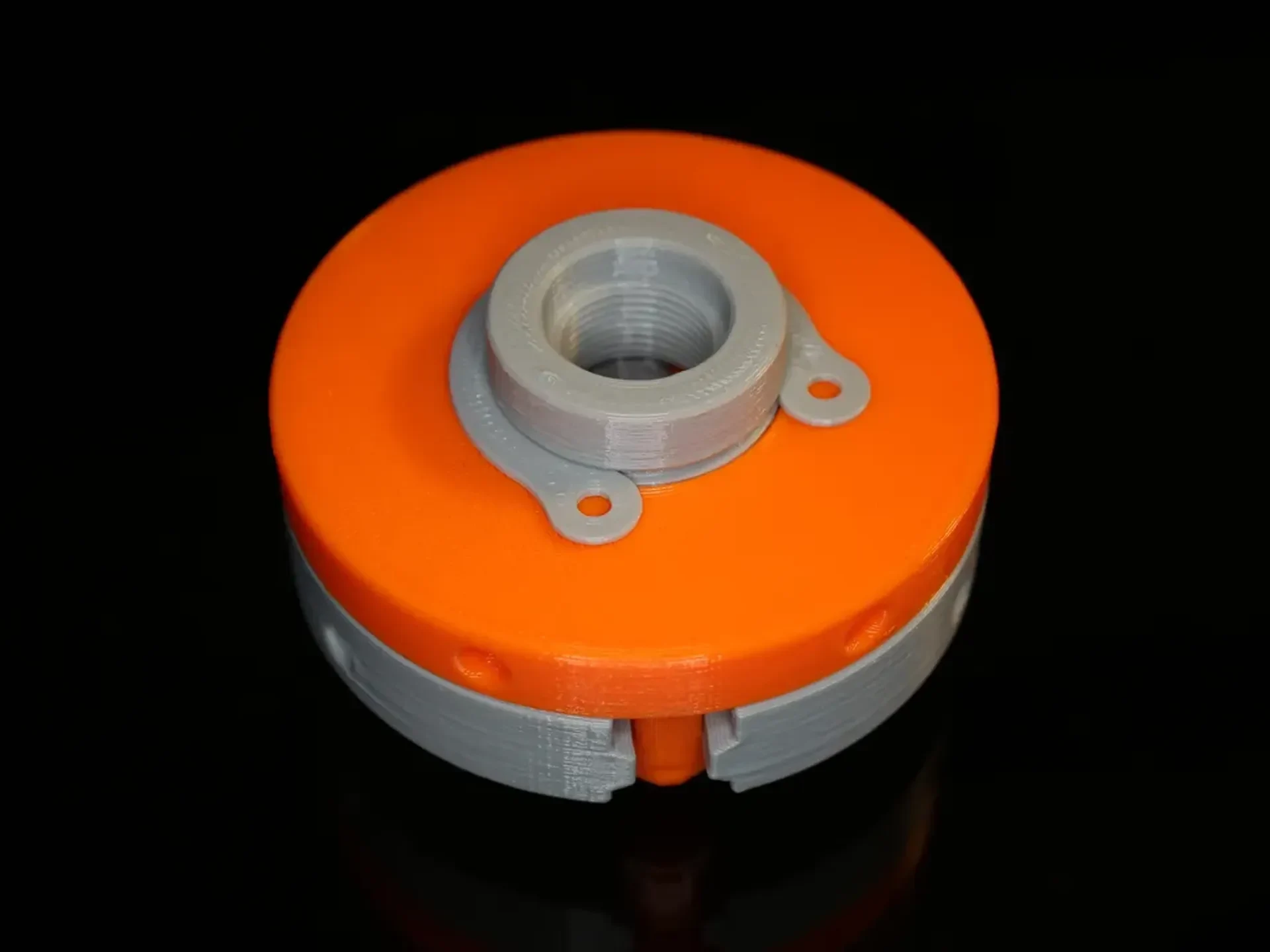

Установите пластину прокрутки на корпус и зафиксируйте стопорное кольцо на валу, чтобы зафиксировать ее. Поверните пластину свитка так, чтобы передний кончик свитка почти появился в одном из пазов. Вставьте челюсть А большим концом вперед и поверните пластину прокрутки, чтобы захватить ее. Повторите то же самое с челюстью B в следующем пазу, затем с челюстью C в следующей.

Первоначально опубликовано на Thingiverse в ноябре 2017 г. по адресу https://www.thingiverse.com/thing:2670620.
